一、前期准备：地理配准

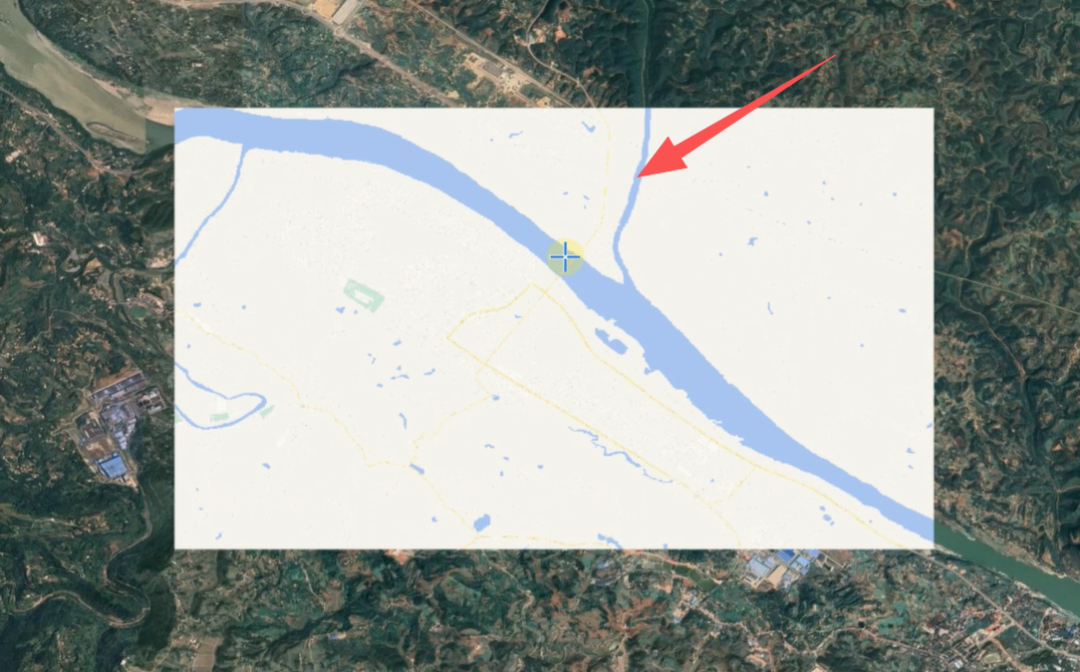

无坐标栅格需先完成 地理配准，精准套合至卫星影像对应位置，确保地物对齐。

二、电子地图矢量化

特点：底色简洁，地物边界清晰

操作流程：

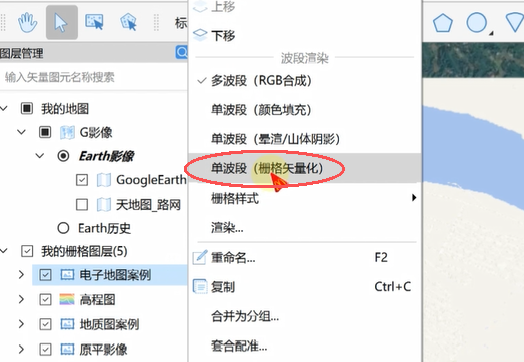

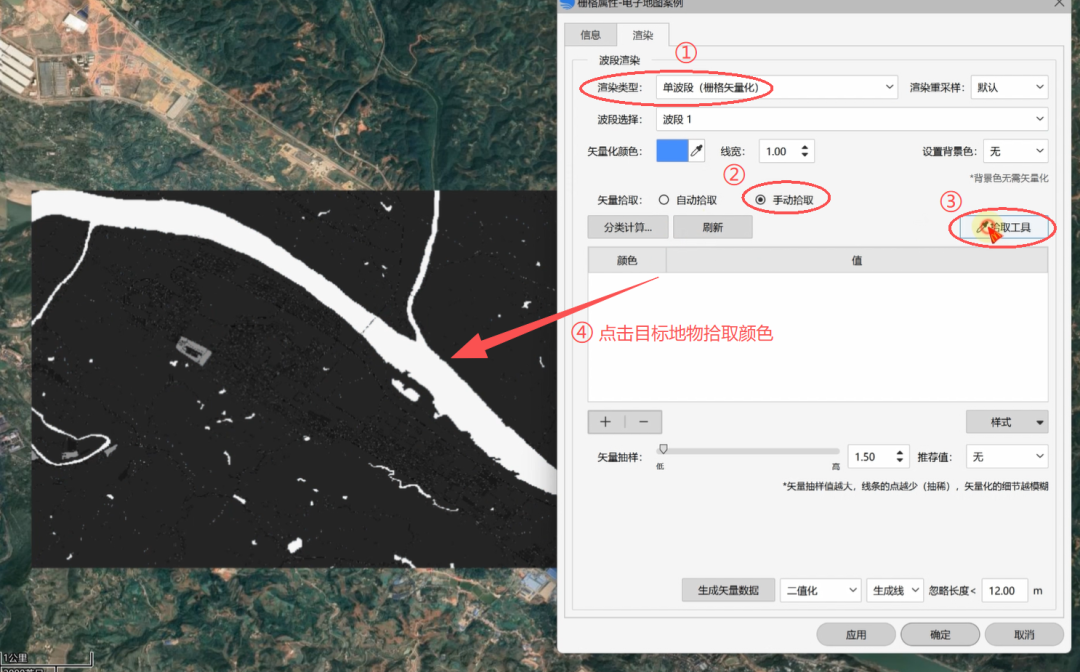

1.选中图层，右键打开 栅格矢量化 面板。

2.选择 单波段（栅格矢量化），按颜色自动分组。启用 拾取工具 ，点击目标地物拾取颜色。

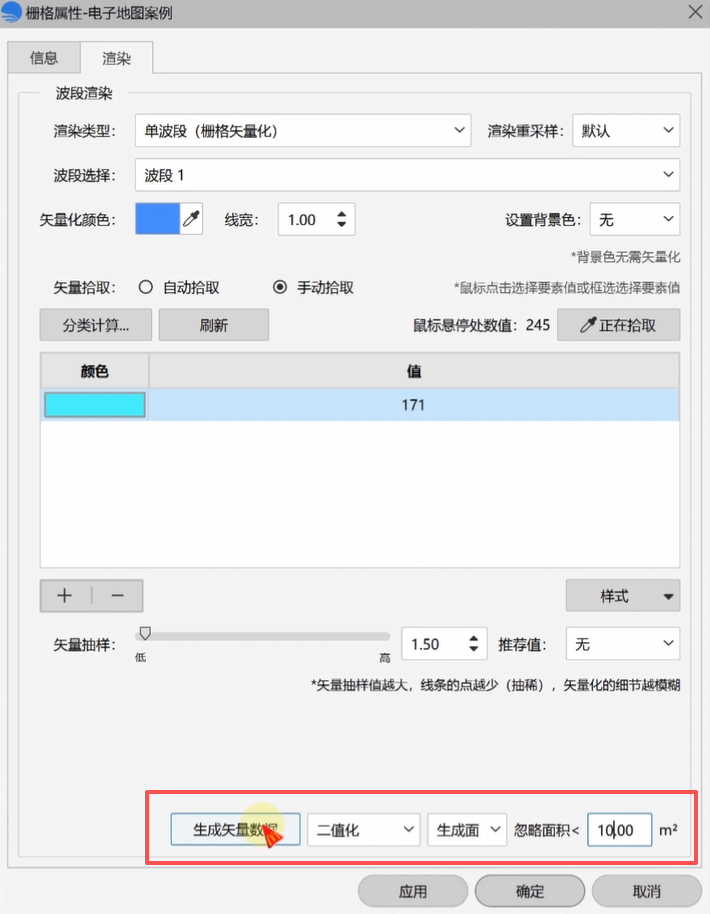

3.设置 忽略面积 剔除杂斑，选择 生成面样式 。

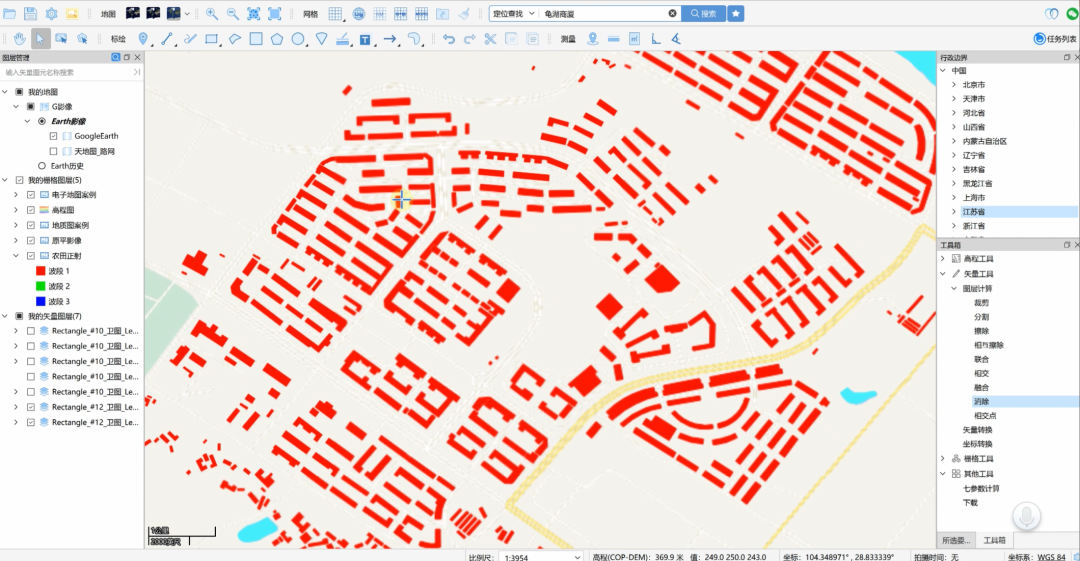

4.重复上述步骤，分别拾取建筑、道路、水域等不同地物，并为每类矢量设置不同的显示颜色。

三、高程图矢量化

核心需求：按海拔分组配色，生成等高线及高程分区矢量

操作流程：

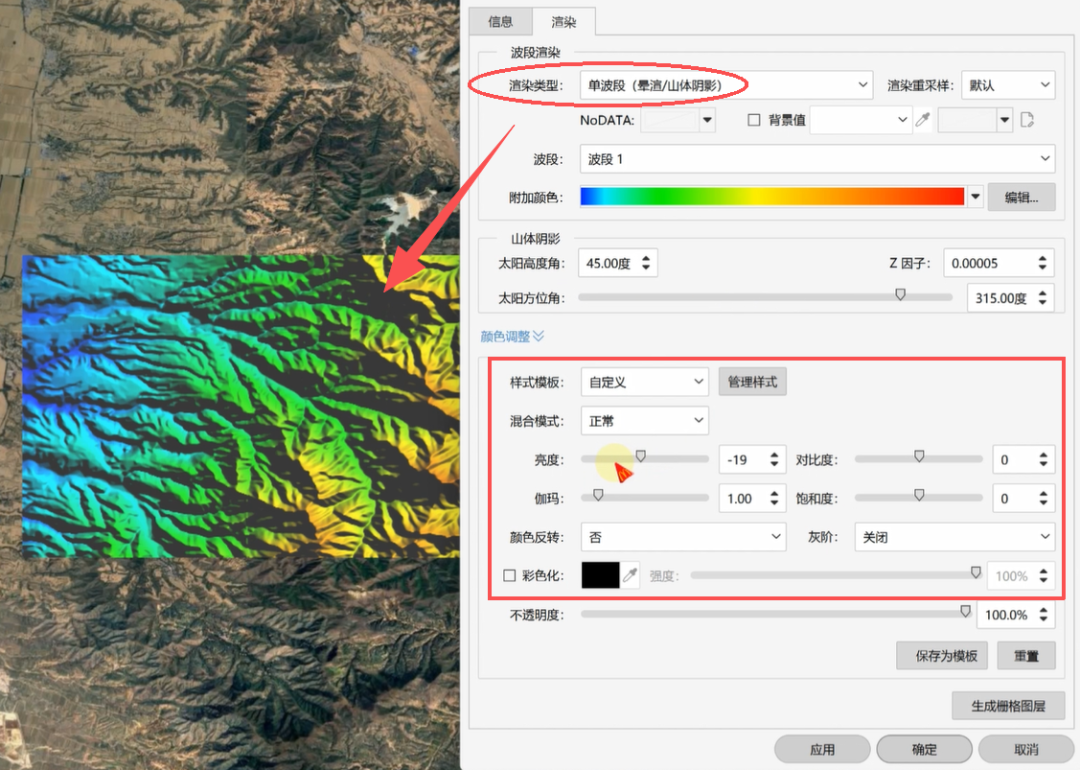

1.选中高程图层，右键打开 栅格矢量化 面板，选择 单波段山体阴影 模式，调整光影参数优化出图效果。

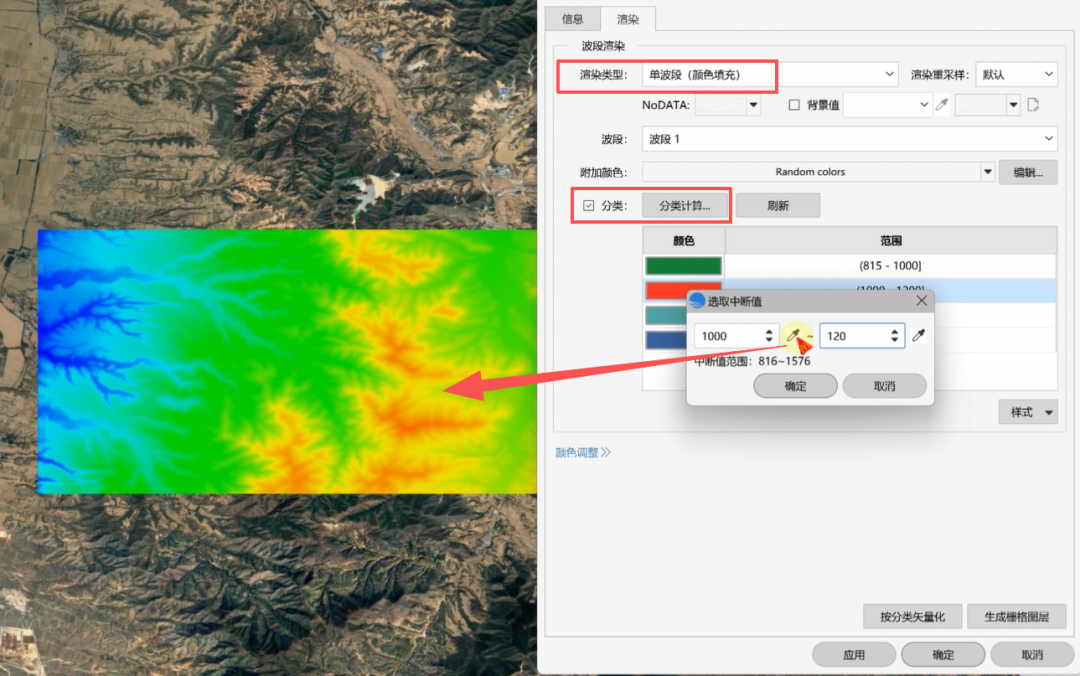

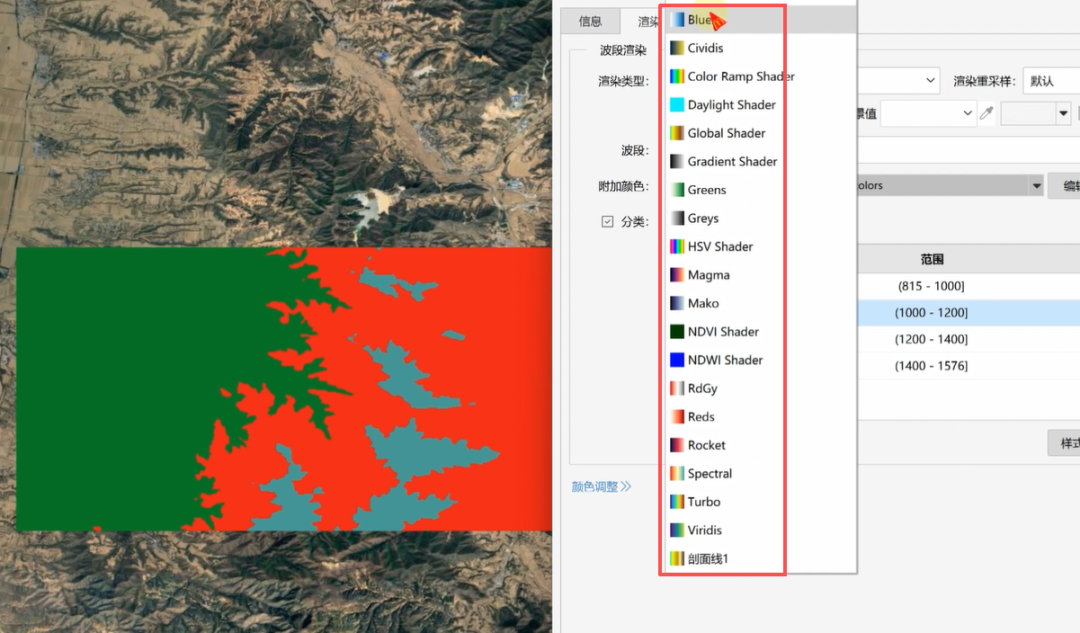

2.右键进入图层 属性→渲染 面板，选择 单波段颜色填充 模式，点击 分类计算 。按海拔范围手动或自动设置分组区间，为不同区间配置渐变配色。

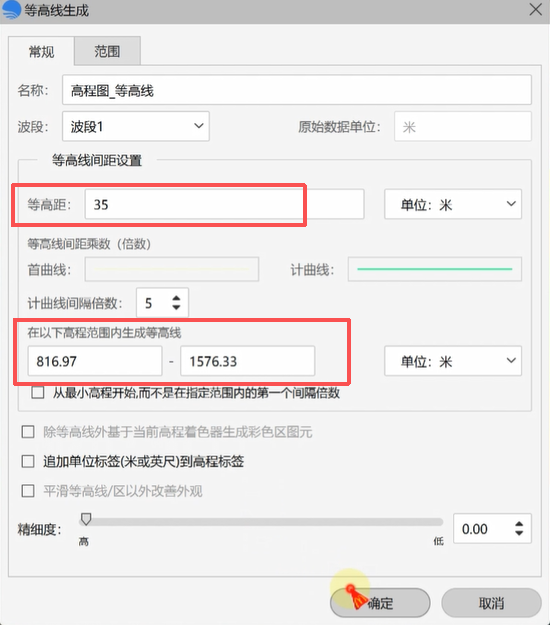

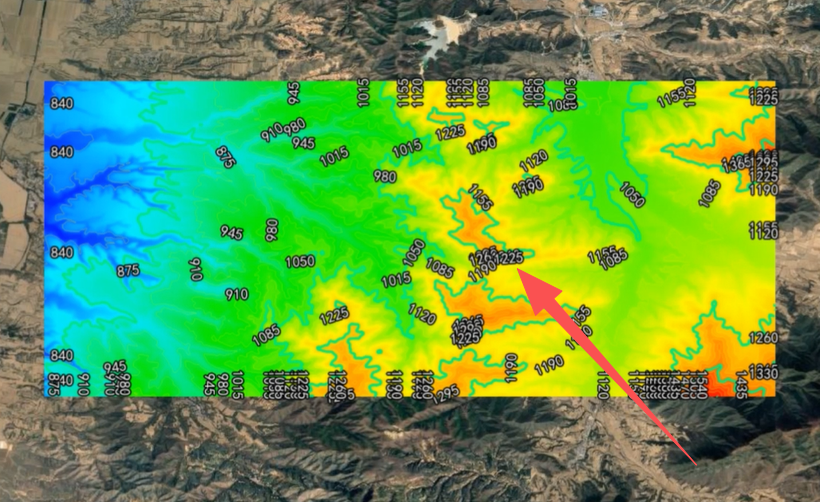

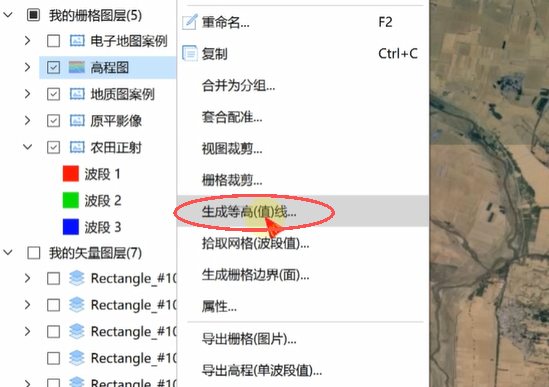

3.右键选择 生成等高线 ，设置等高距，系统自动生成等高线矢量。

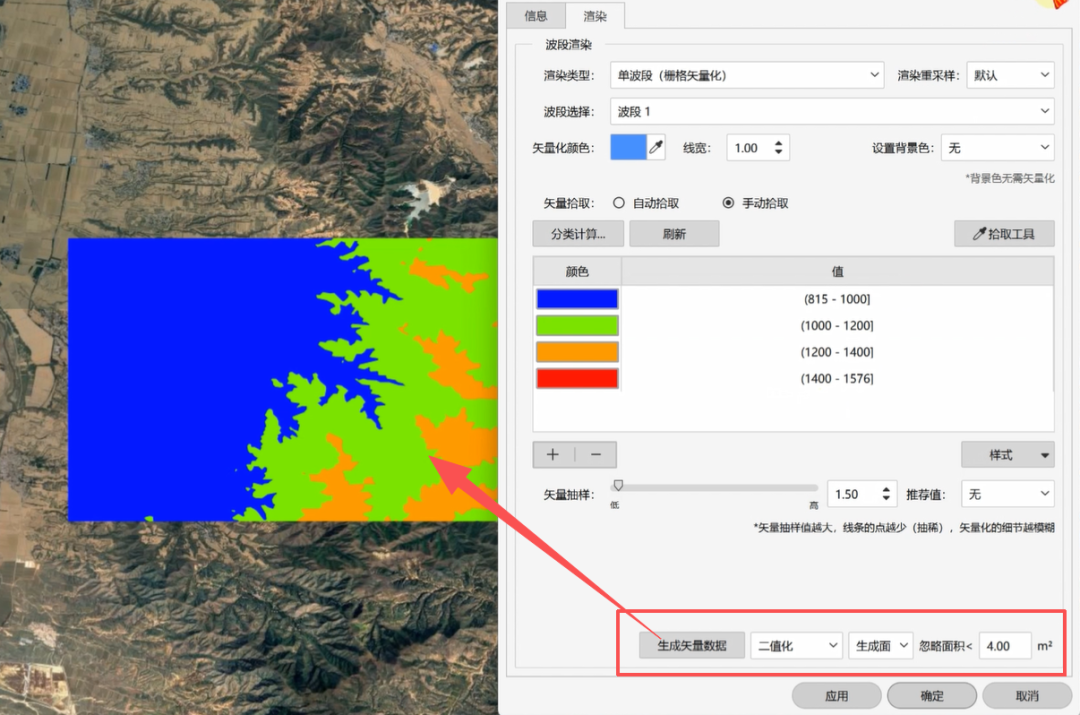

4.点击 按分类矢量化 ，选择 生成面样式 ，系统自动生成不同海拔区间的矢量面。

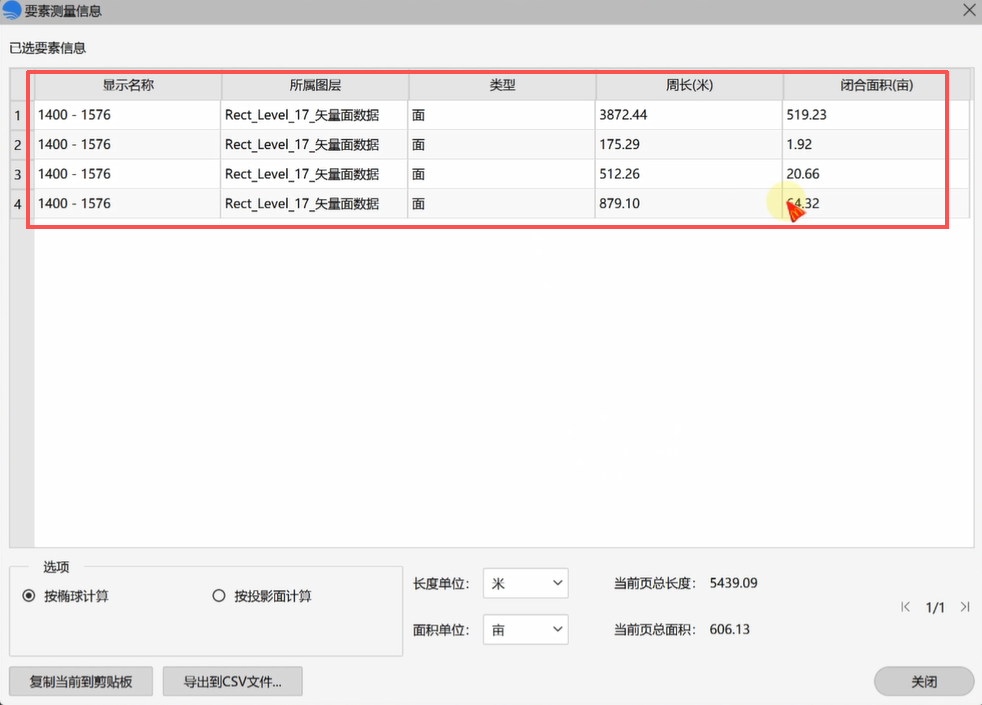

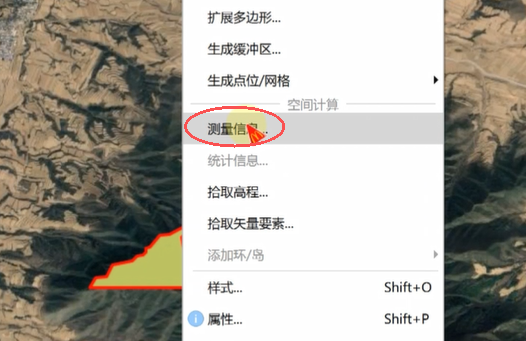

5.框选目标区间，右键选择 测量信息 即可统计面积。

四、地质图矢量化

核心难点：区分地质属性，过滤文字标注干扰

操作流程：

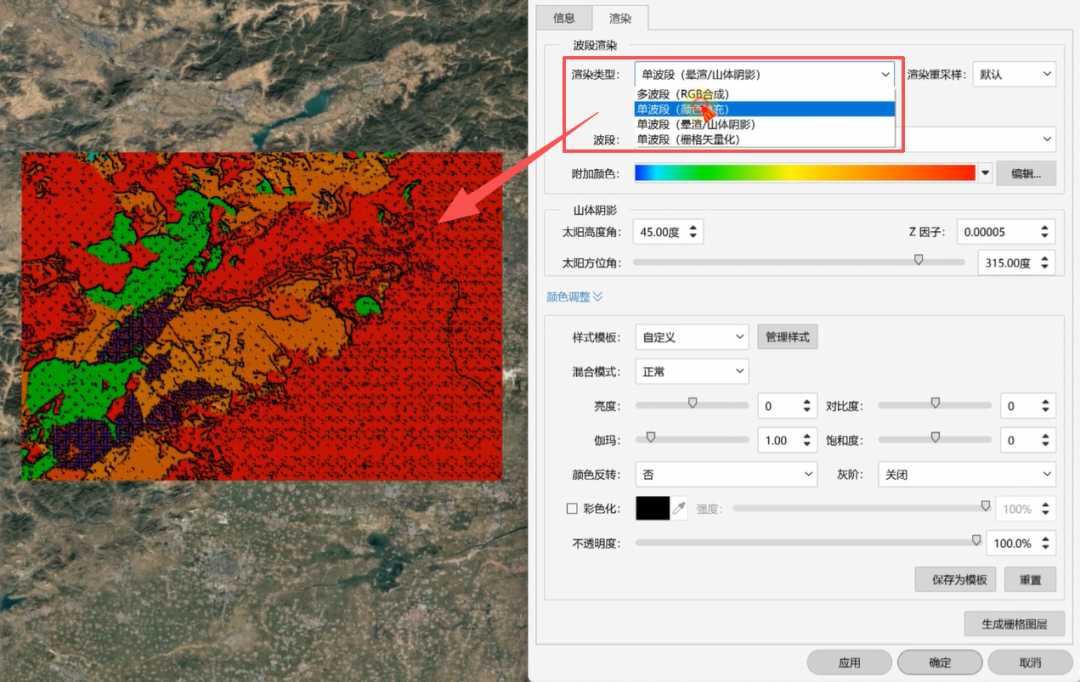

1.选中地质图图层，进入渲染面板切换波段，选择信息最清晰的波段。

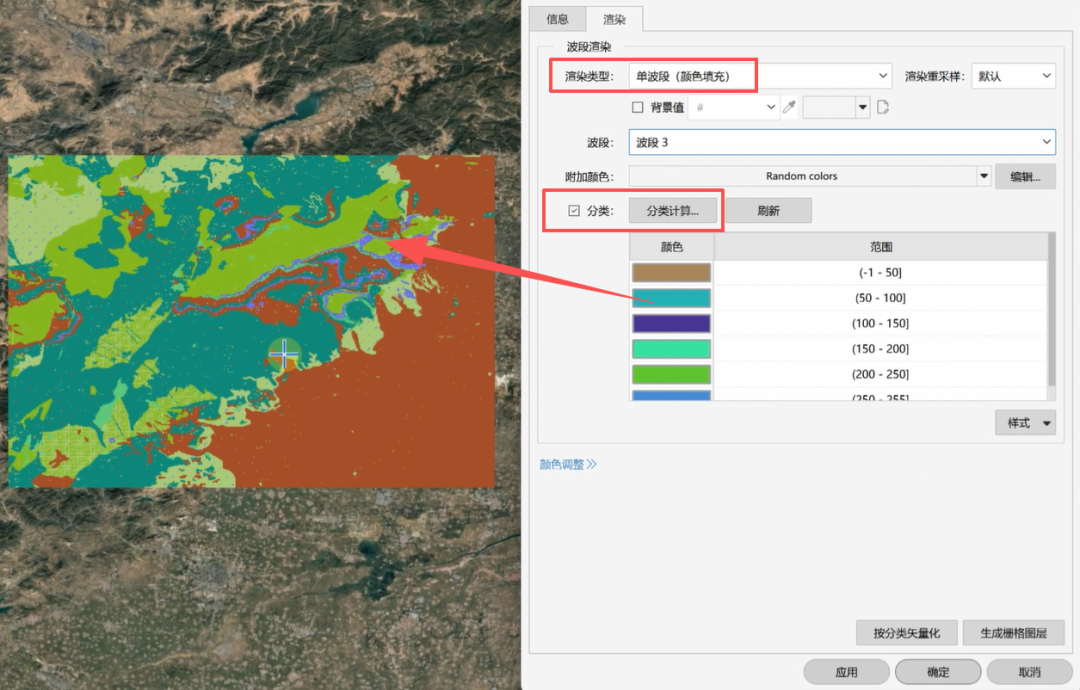

2.切换至 单波段颜色填充 模式，点击 分类计算 ，按颜色区间进行分组。

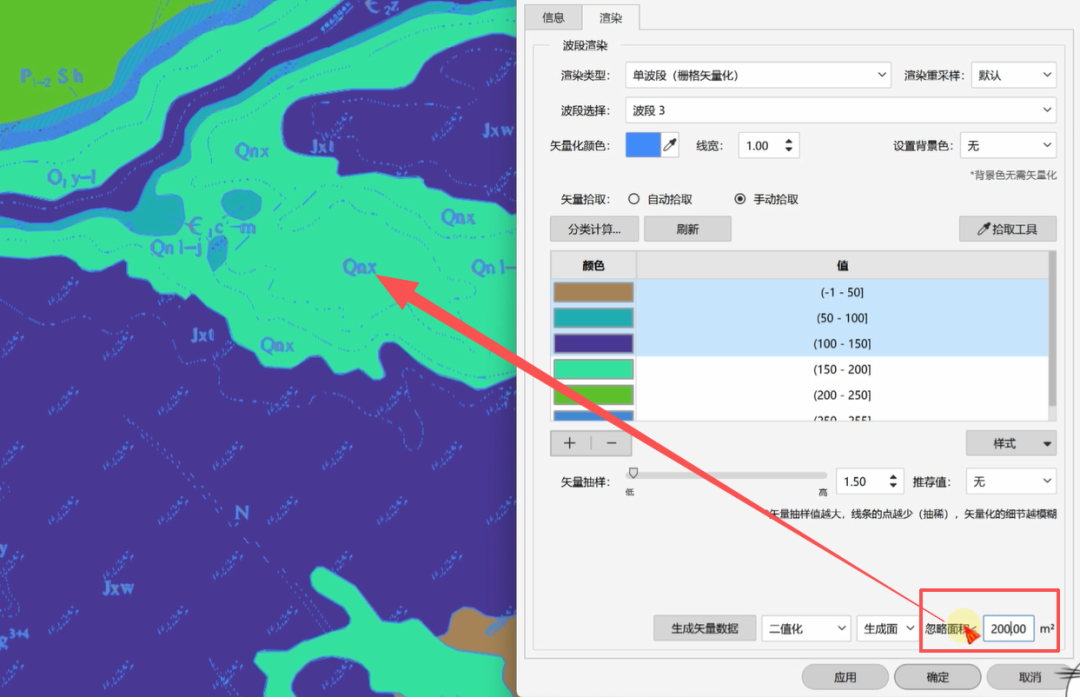

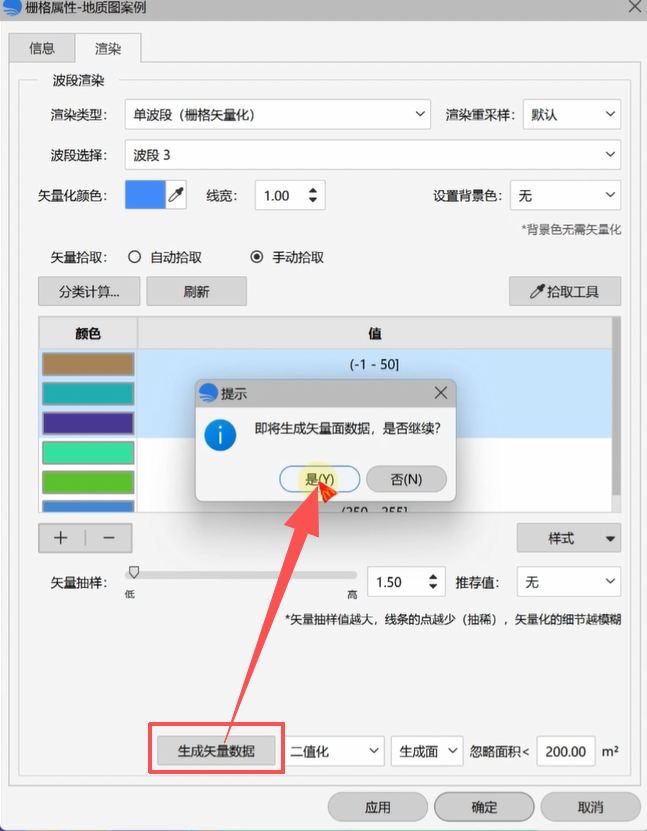

3.设置 忽略面积 为200平米以内，有效过滤图纸中的文字标注，避免误提取。点击 生成矢量要素 。

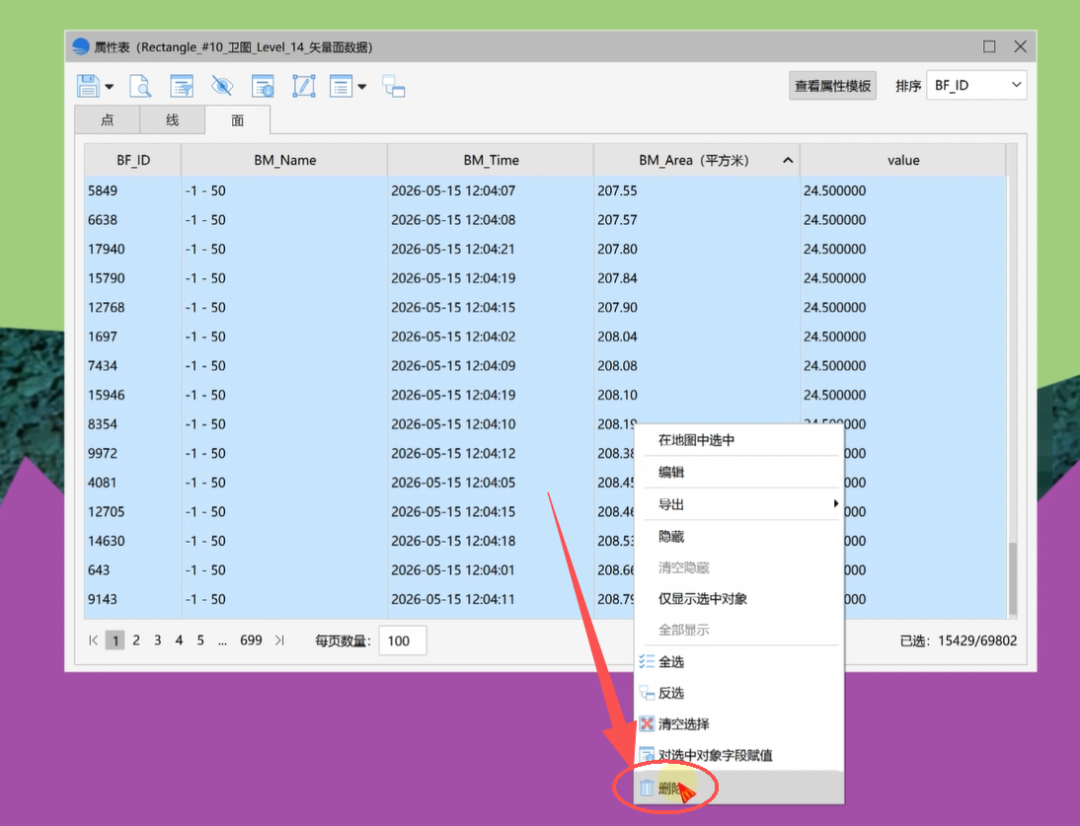

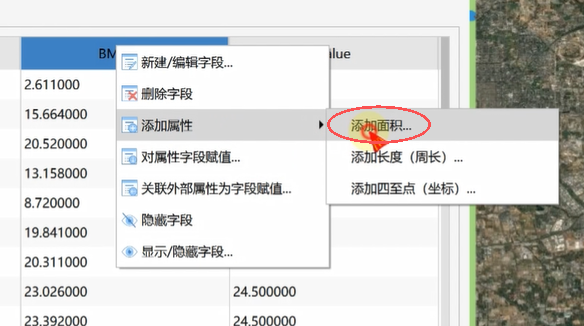

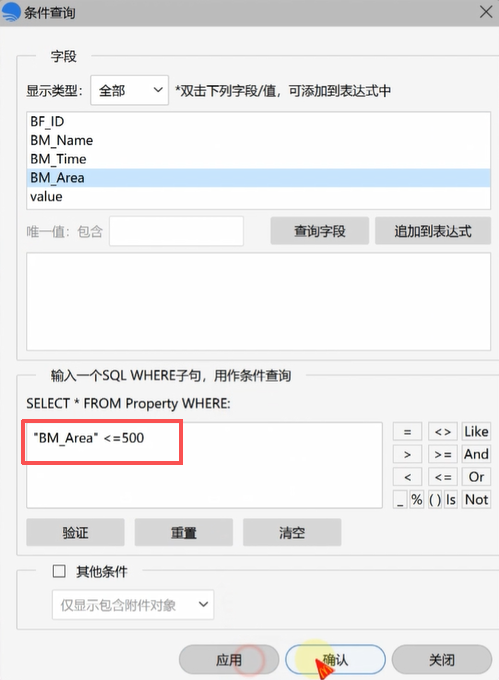

4.在生成的矢量属性表中添加 面积 字段，通过条件筛选剔除细碎杂斑后，右键删除无用数据。

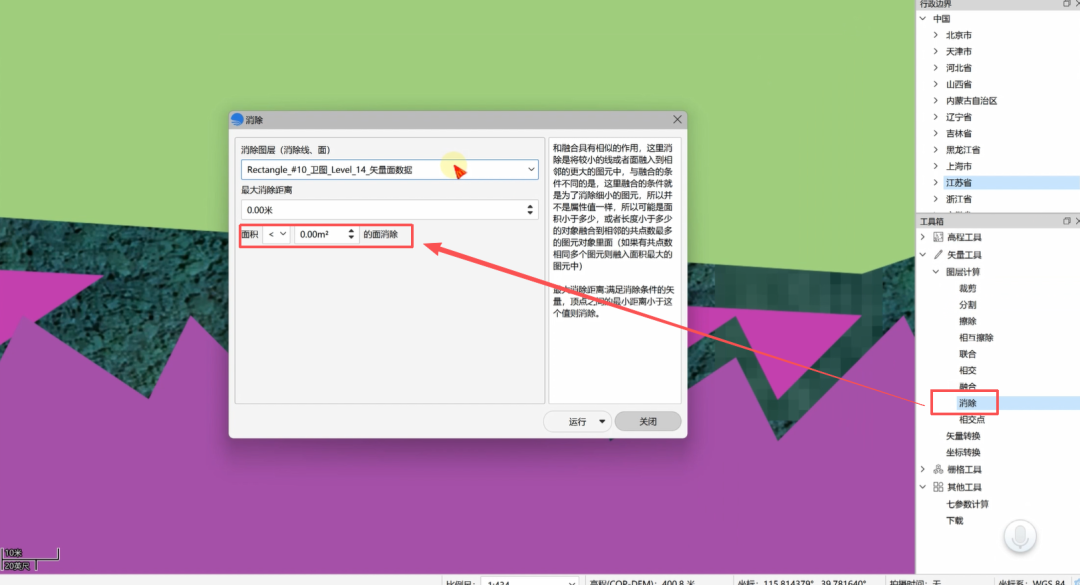

5.对于零散小图斑，使用 消除功能 将其自动合并至相邻大图斑，形成完整的地质分区矢量面。

五、航拍图矢量化

5.1 农田正射影像

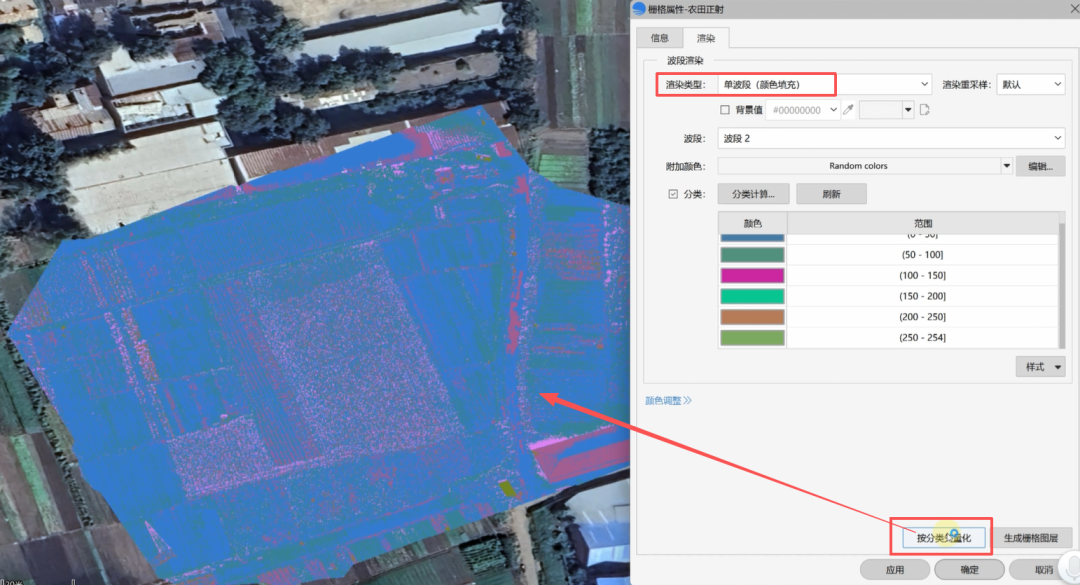

方法一 颜色分类法：按 单波段颜色填充 分组后点击 按分类矢量化 。该方法操作快捷但生成的矢量边界较粗糙。

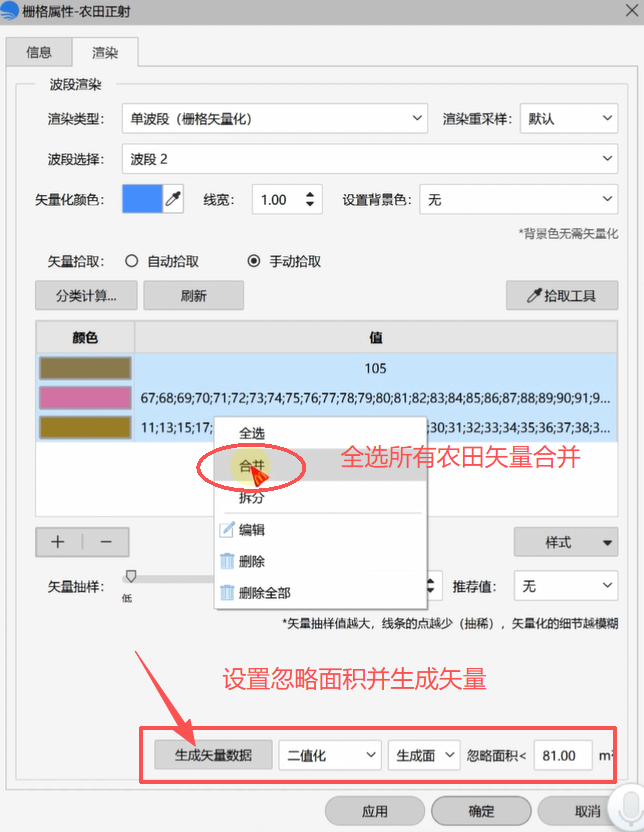

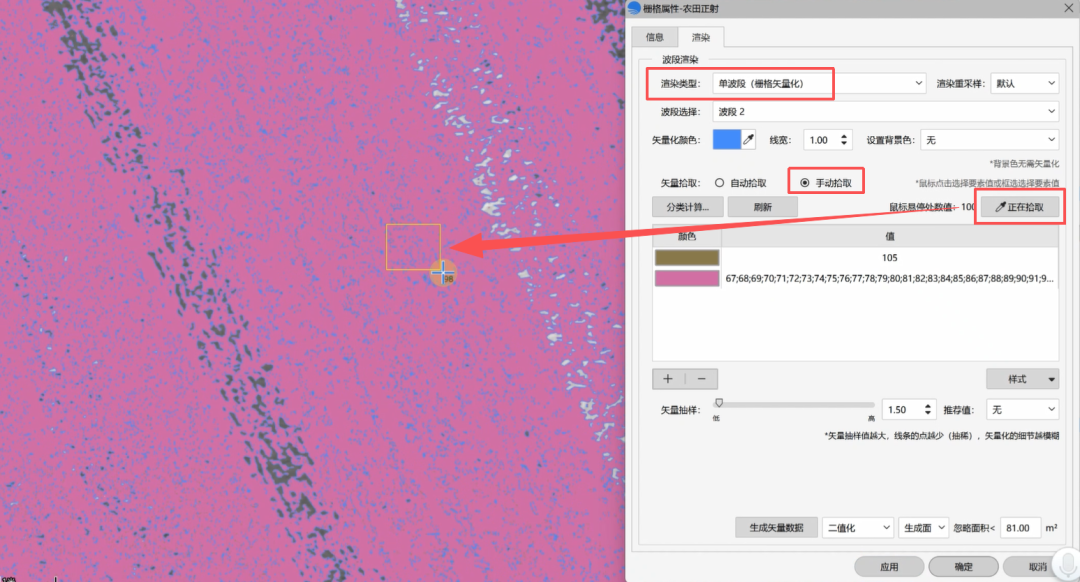

方法二 手动框选法（推荐）：启用 单波段（栅格矢量化）→ 拾取工具，使用矩形框选工具框选连片农田区域，多次框选补充遗漏。

确认后全选所有农田矢量，右键选择 合并 整合为单一完整面图层，最后设置忽略面积并 生成矢量。该方法精度更高。

5.2 复杂区域影像

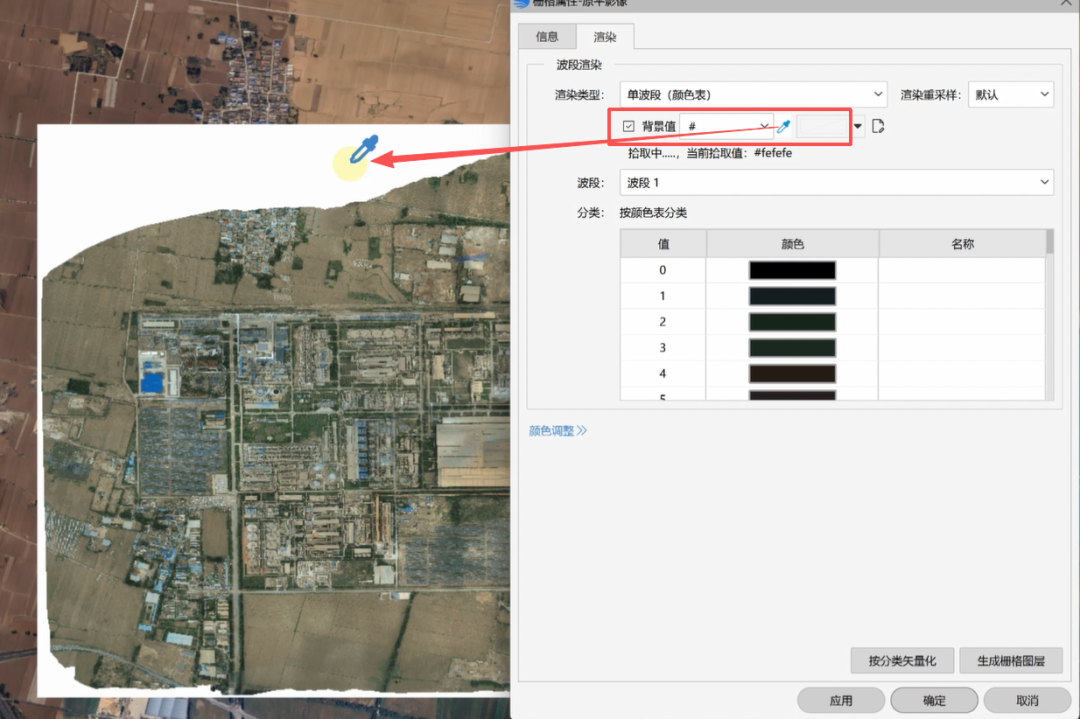

首先删除背景干扰：勾选 背景值 ，使用吸色笔点击白色背景，点击应用确认。

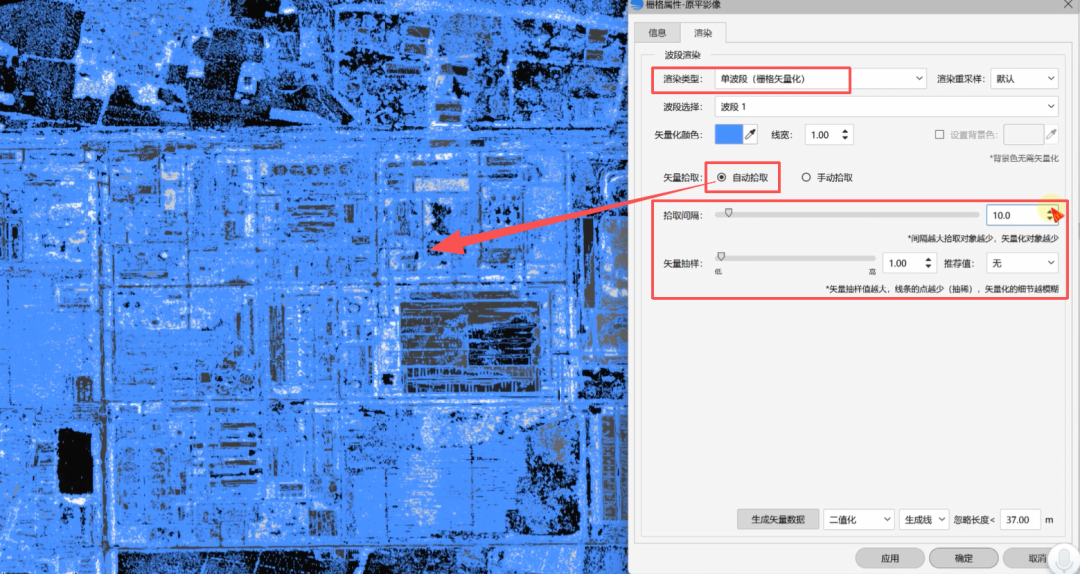

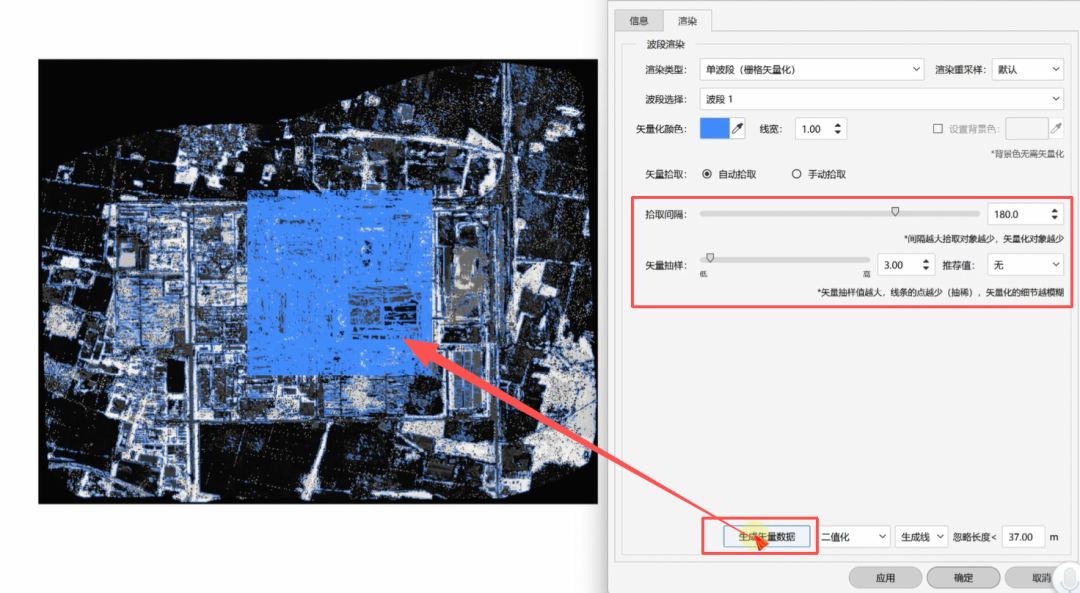

优先选择 自动拾取 ，调整两个核心参数：

1.拾取间隔越大则提取对象越少；

2.抽样精度越大则矢量线条越稀疏、细节越模糊。需根据影像复杂度灵活调整。

生成矢量数据。注意此类自动拾取生成的矢量精度较低，仅作参考使用，若需精细化成果需结合手动拾取补充修正。

总结：

本文系统梳理了电子地图、高程图、地质图、航拍图四类典型栅格数据的矢量化提取流程，实际操作中需注意：

1.配准是前提：无坐标栅格必须先完成精准地理配准；

2.按场景选方法：电子地图优先手动拾取，复杂影像谨慎使用自动拾取；

3.参数调优不可省：忽略面积、拾取间隔、抽样精度等参数直接影响成果质量；

4.后处理是保障：合并、消除、条件筛选等操作用于提升矢量数据的可用性。
