软件高程分为两类:用户自定义高程(本地 TIF、DEM 格式文件直接拖入即可加载)和内置系统高程(无需导入,直接使用)。

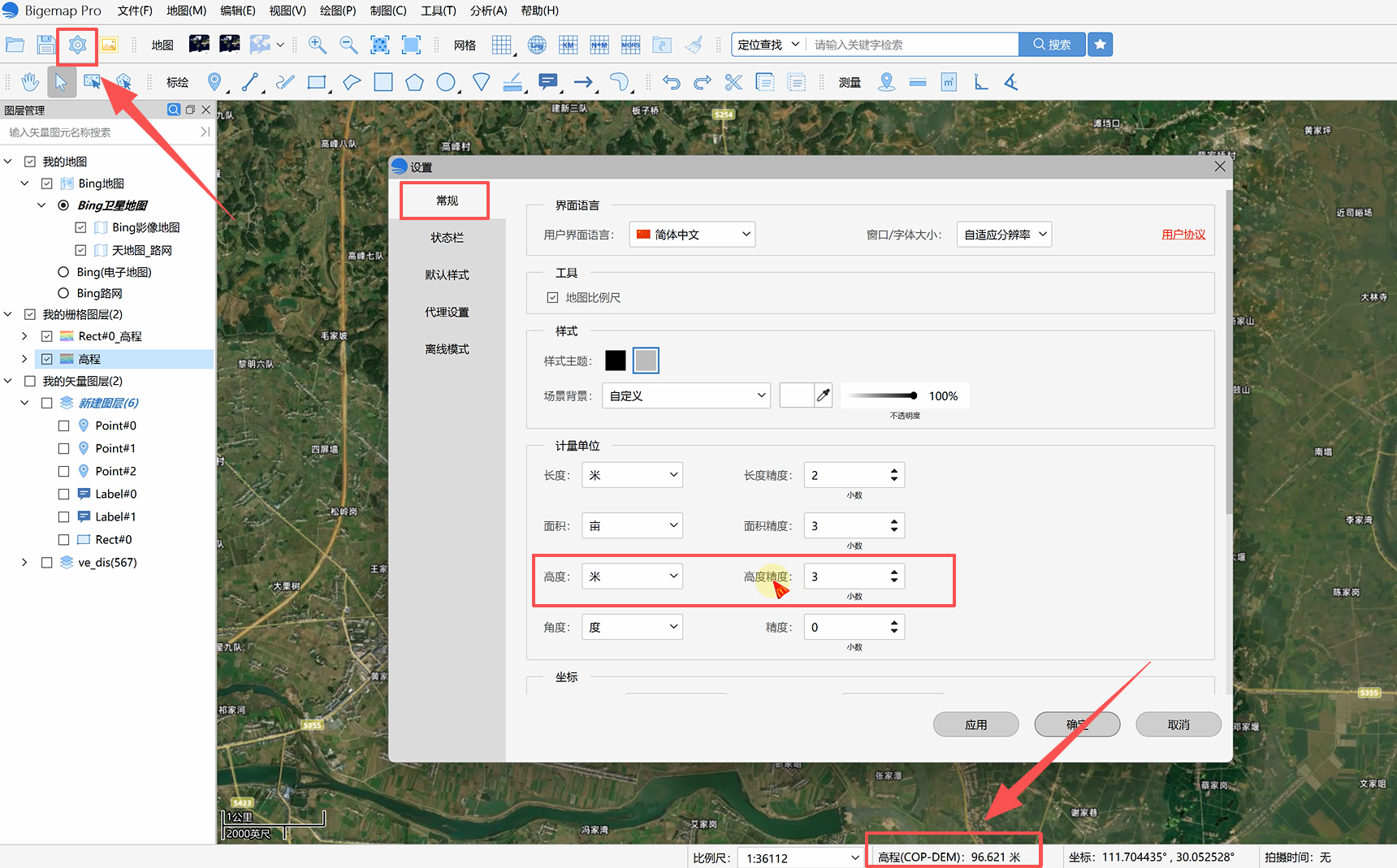

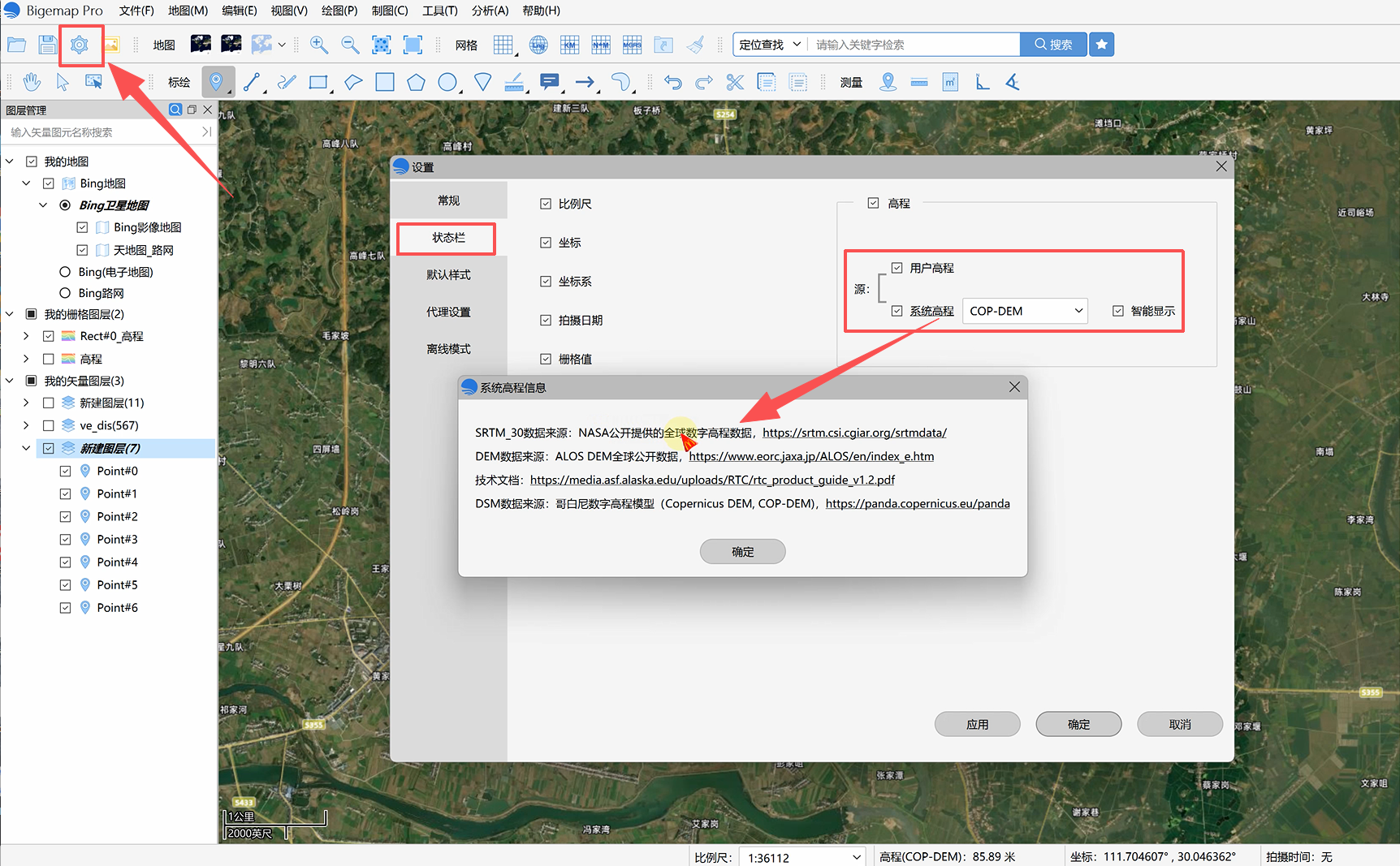

在拾取前,可在软件左上角「设置」→「常规」中调整高程提取精度,后续拾取的所有高程数据均按该精度展示。鼠标在地图上移动时,底部状态栏同步显示对应位置的实时高程值。

高程拾取遵循「用户高程优先」原则:勾选启用用户高程时优先提取本地 DEM 数据,关闭后则提取系统内置高程,两种方式获取的数值可能存在差异。

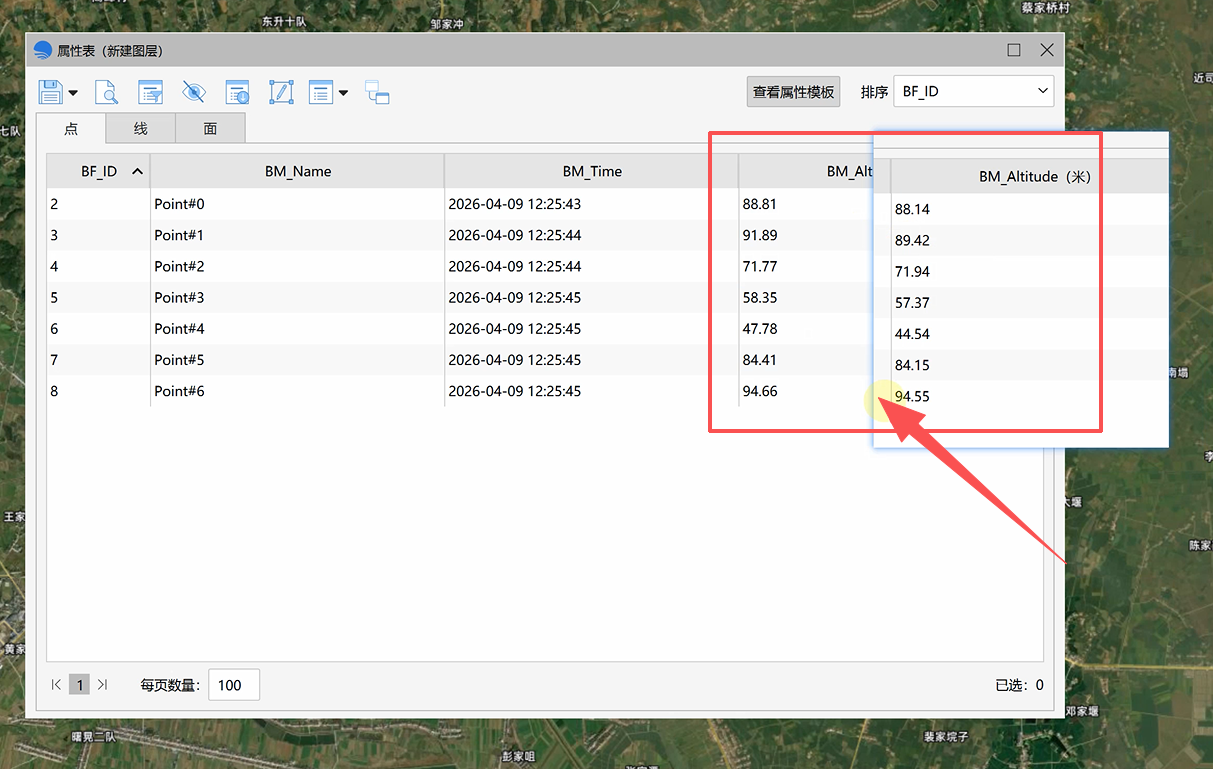

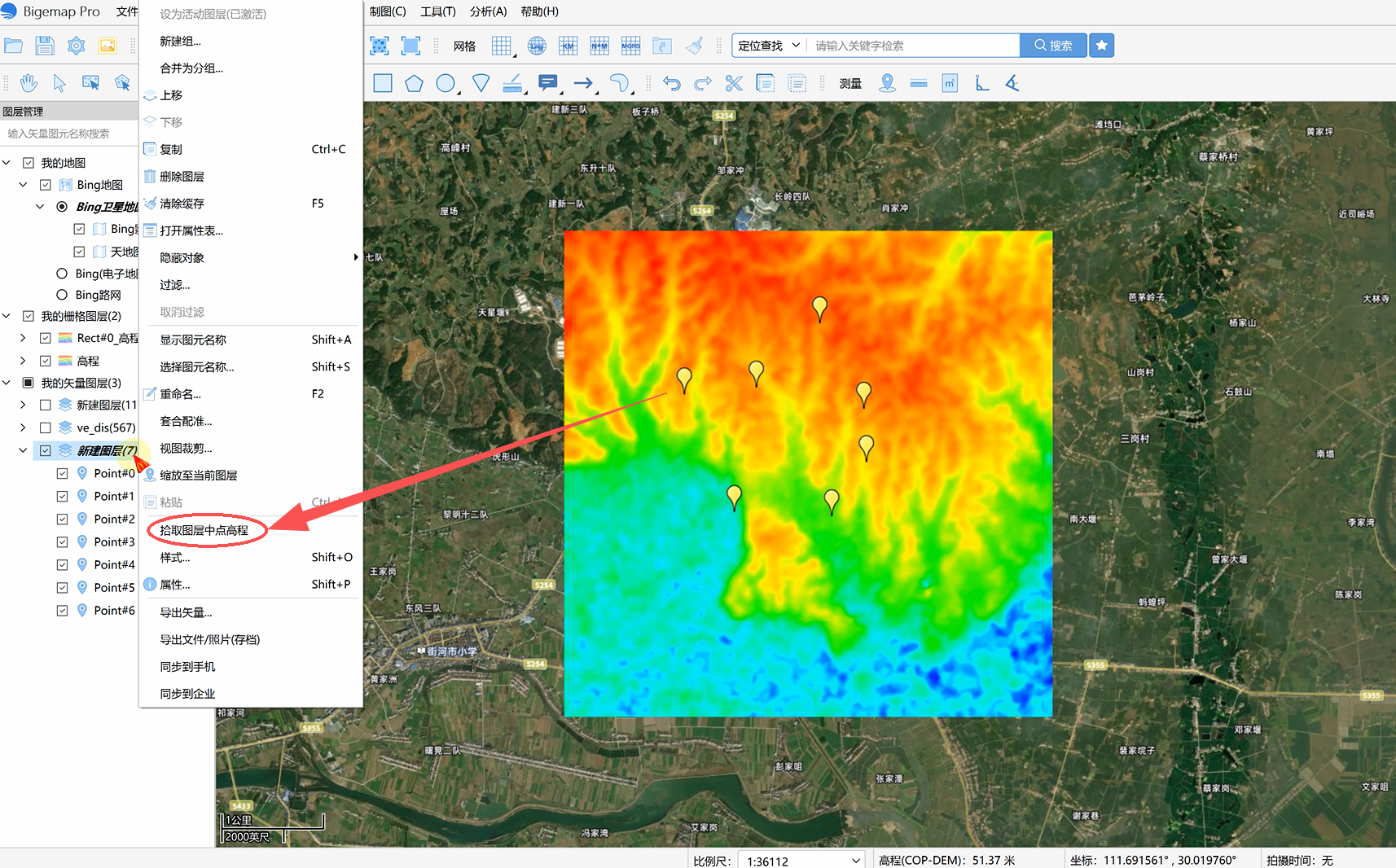

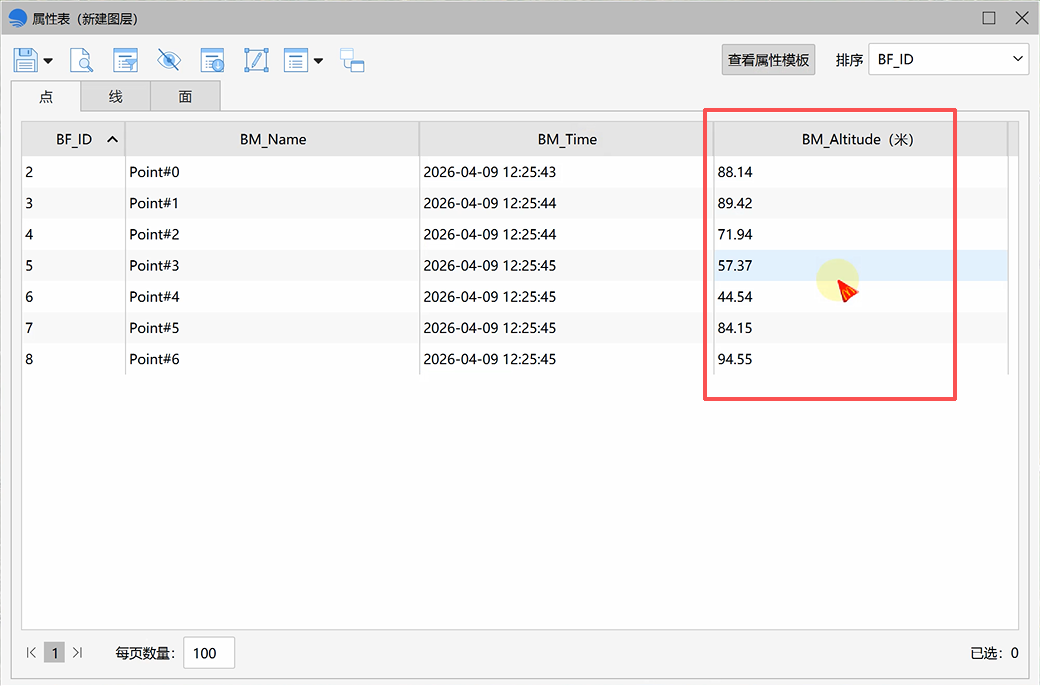

在地图上手动绘制所需点位,完成后在左侧图层栏选中对应点位文件夹,右键选择「拾取图层中点高程」并确认,属性表中自动生成各点位对应的高程数值。


绘制好线段要素后,可通过两种方式提取高程:
方式一:加密点位后拾取

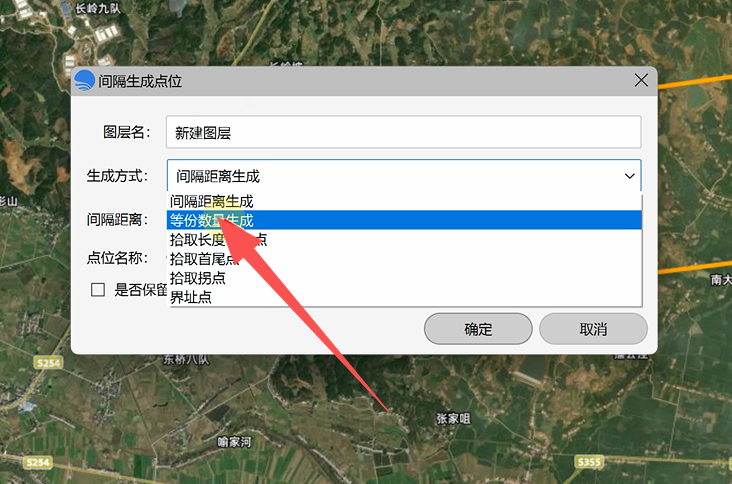

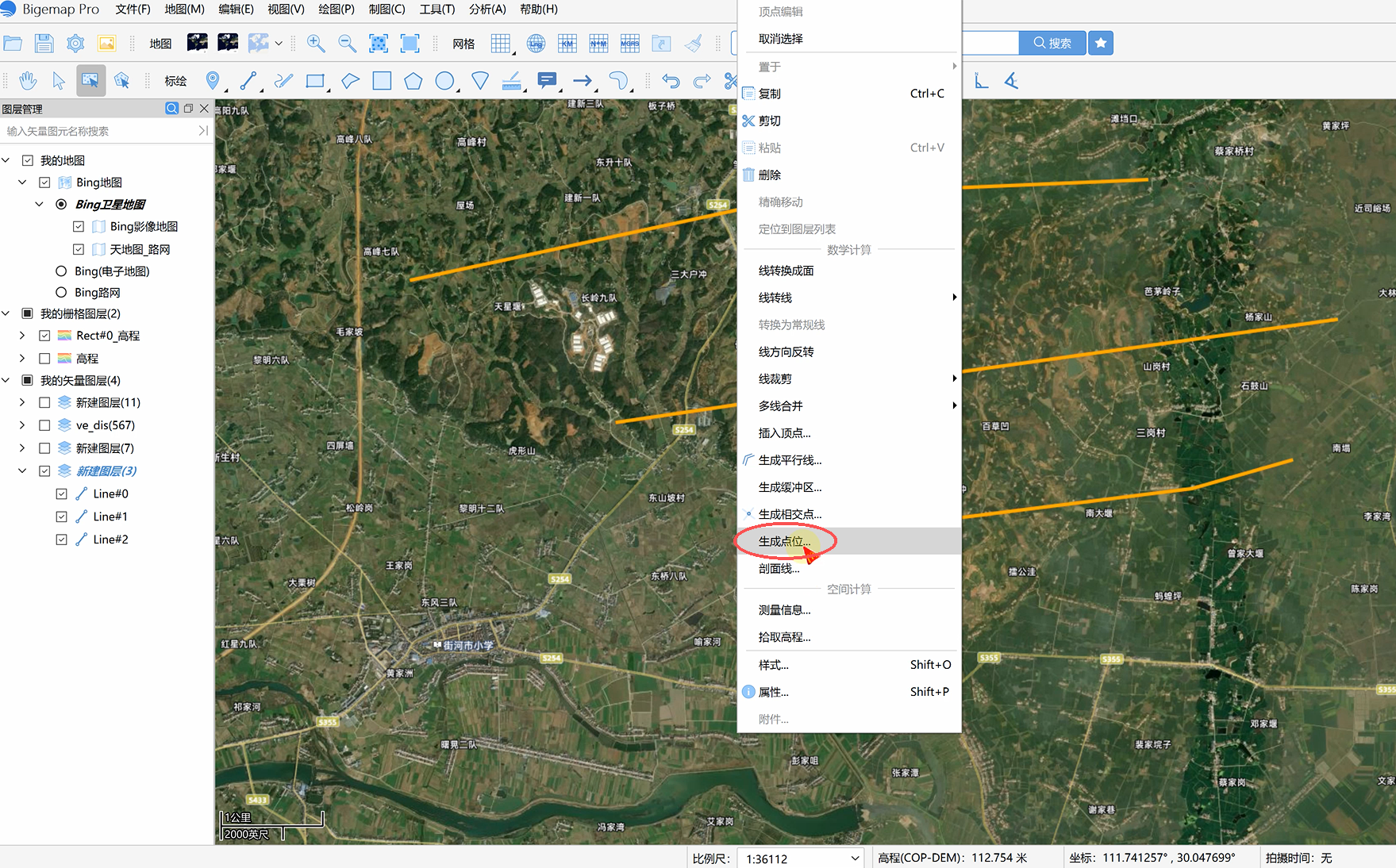

使用多边形框选工具选中目标线段,单击右键选择「生成点位」,可按「等份数量」或「指定间距」生成加密点位,再右键拾取点位高程。



方式二:直接拾取线段顶点高程

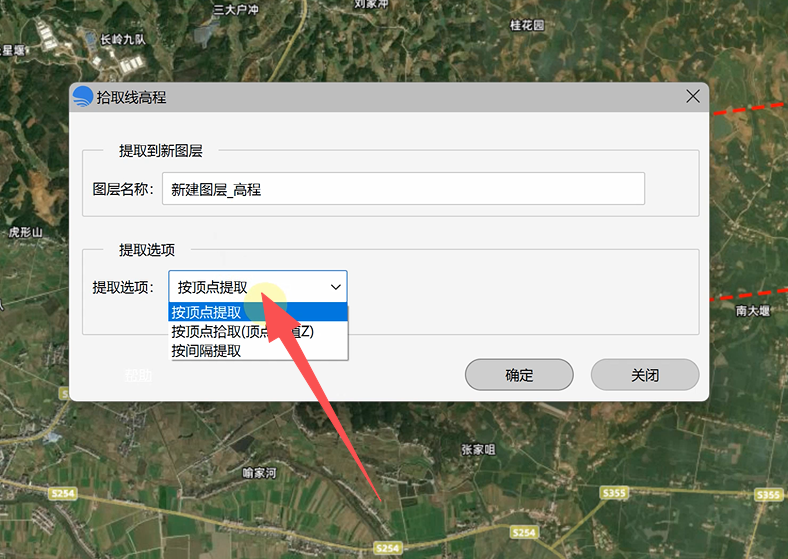

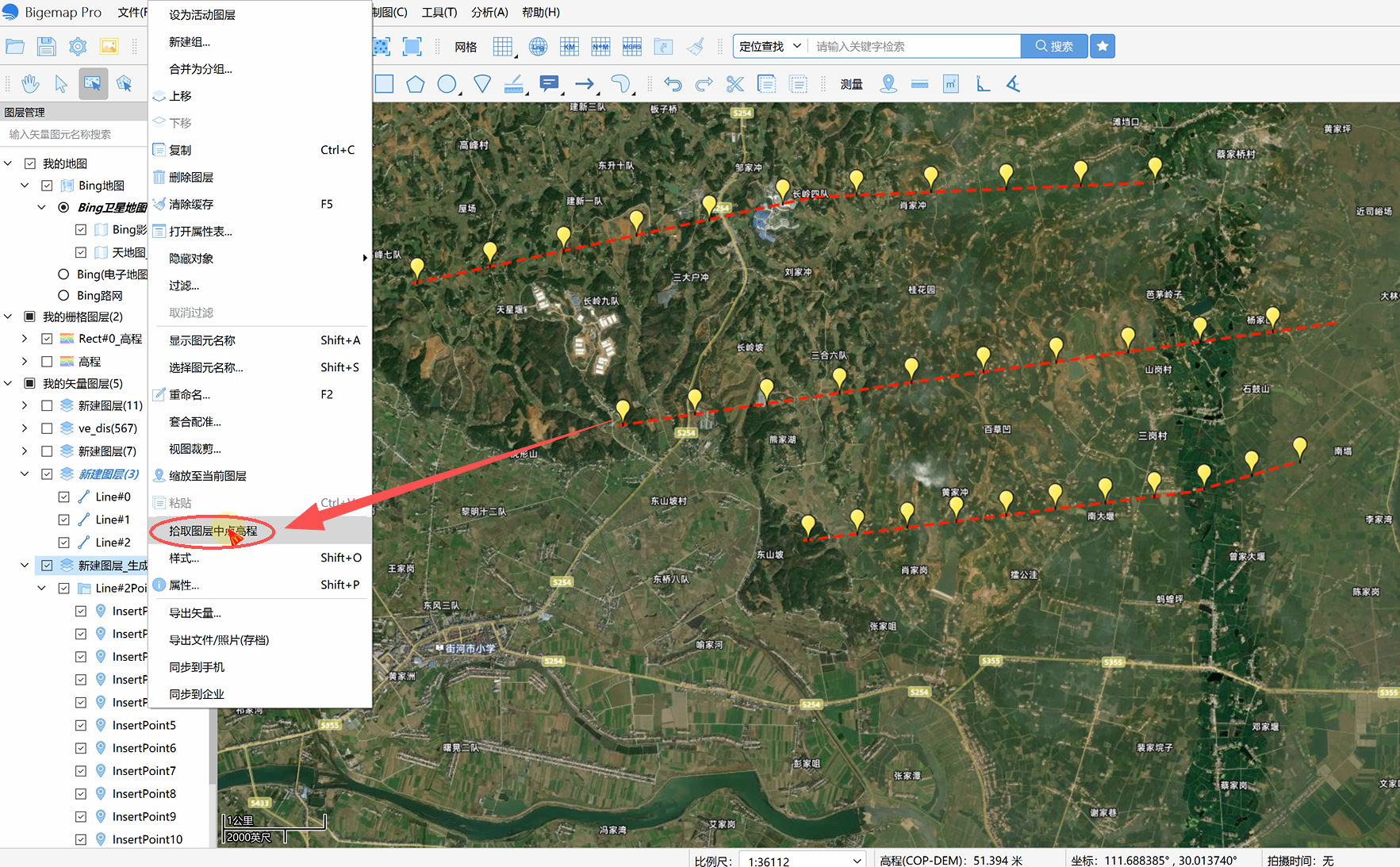

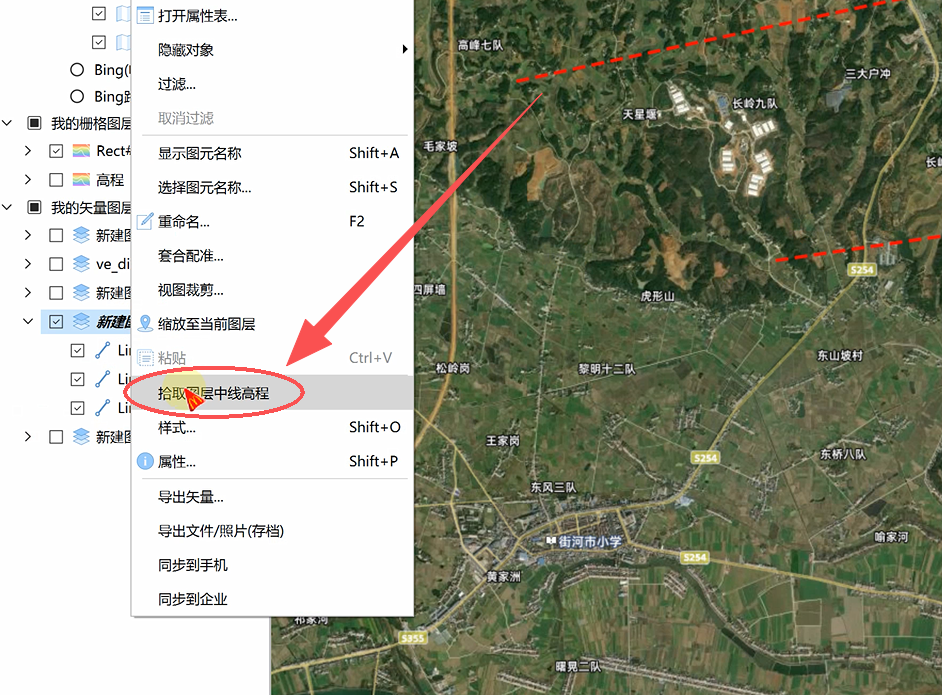

直接选中绘制完成的线段,右键选择「拾取图层中线高程」,支持按线段顶点拾取与赋值。

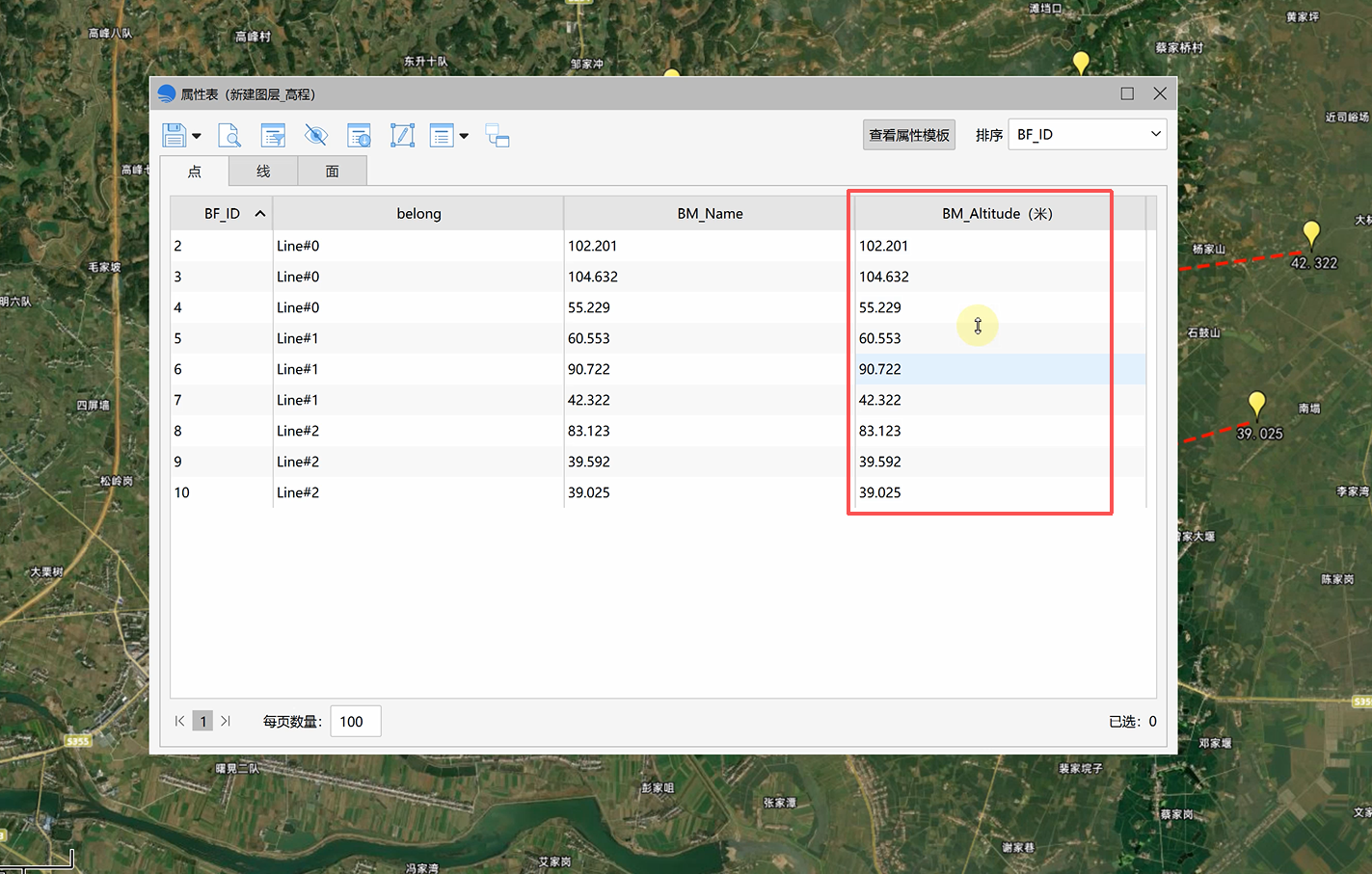

提取完成后在属性表中查看各顶点高程信息,双击字段可快速定位至对应顶点位置。

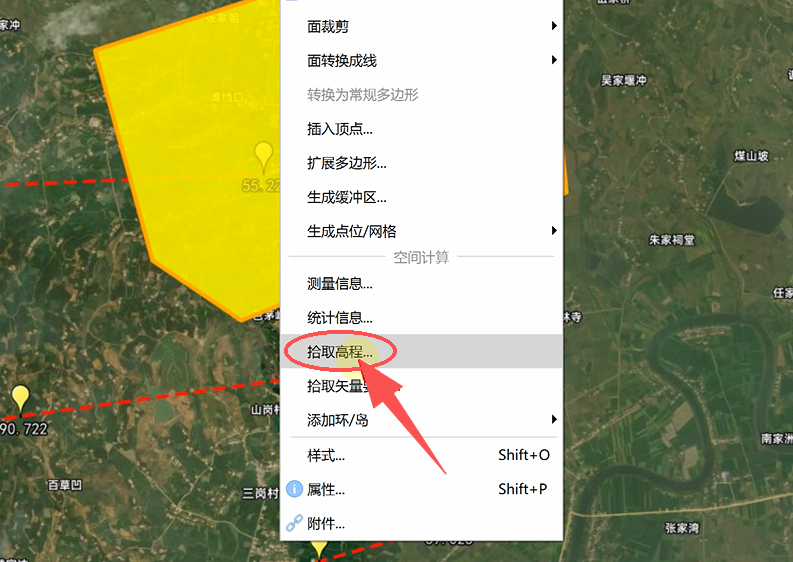

绘制多边形、异形面等面状要素后,选中目标面范围,右键选择「拾取高程」,确认后即可获取该区域高程数据。

面文件高程提取后支持两类拓展操作:

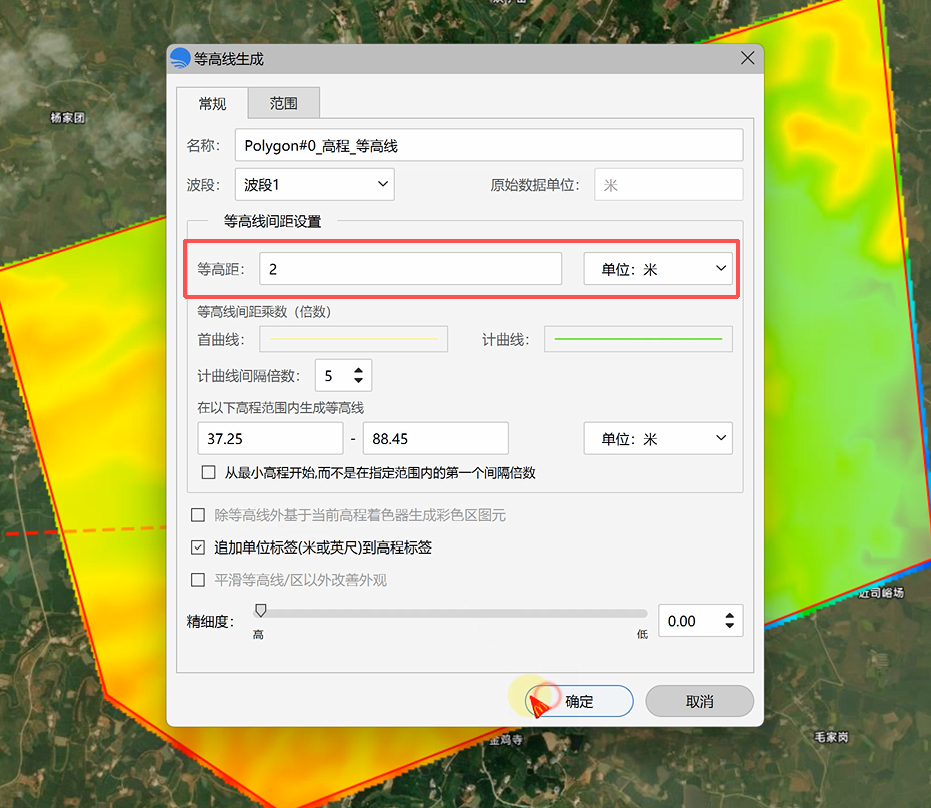

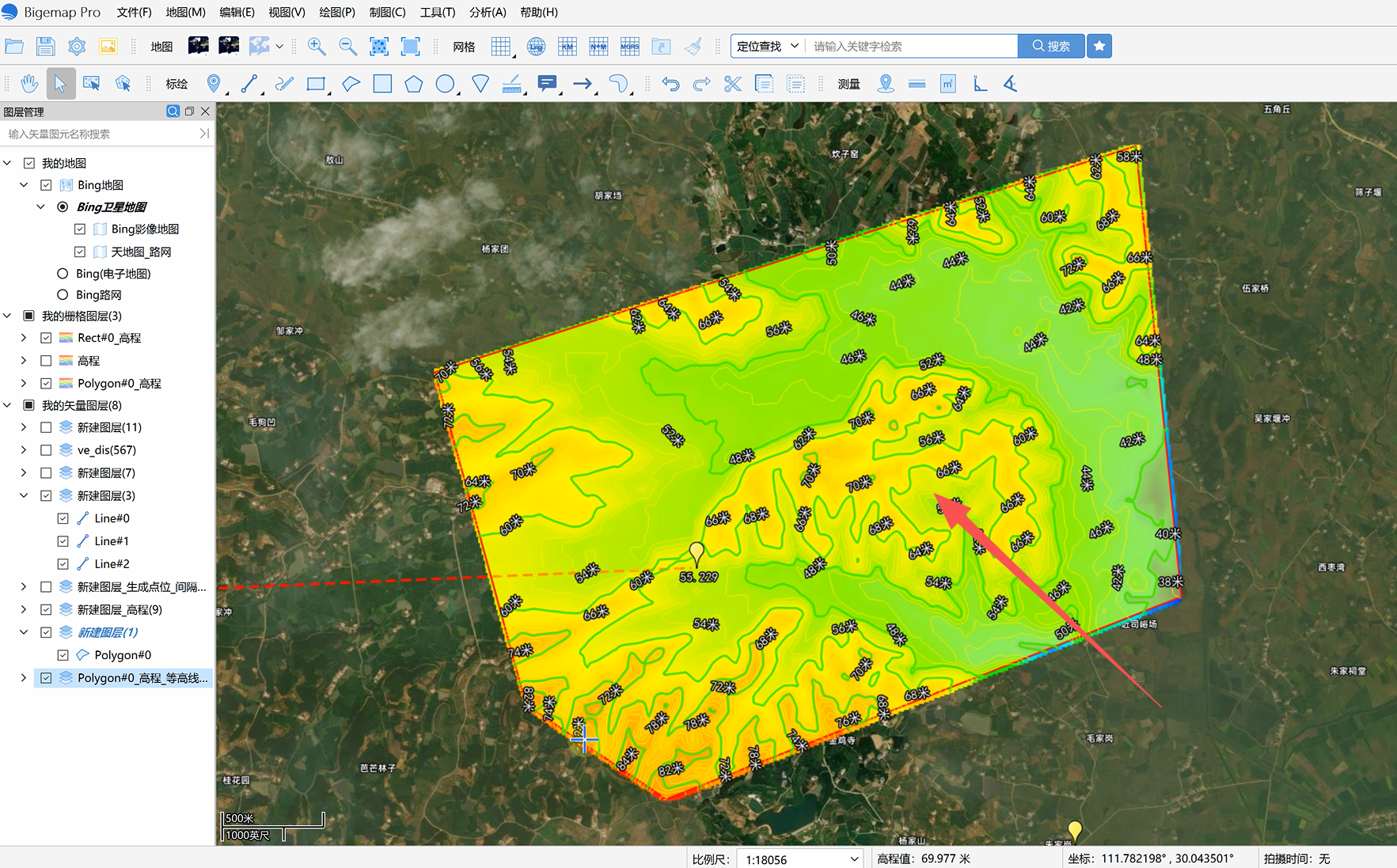

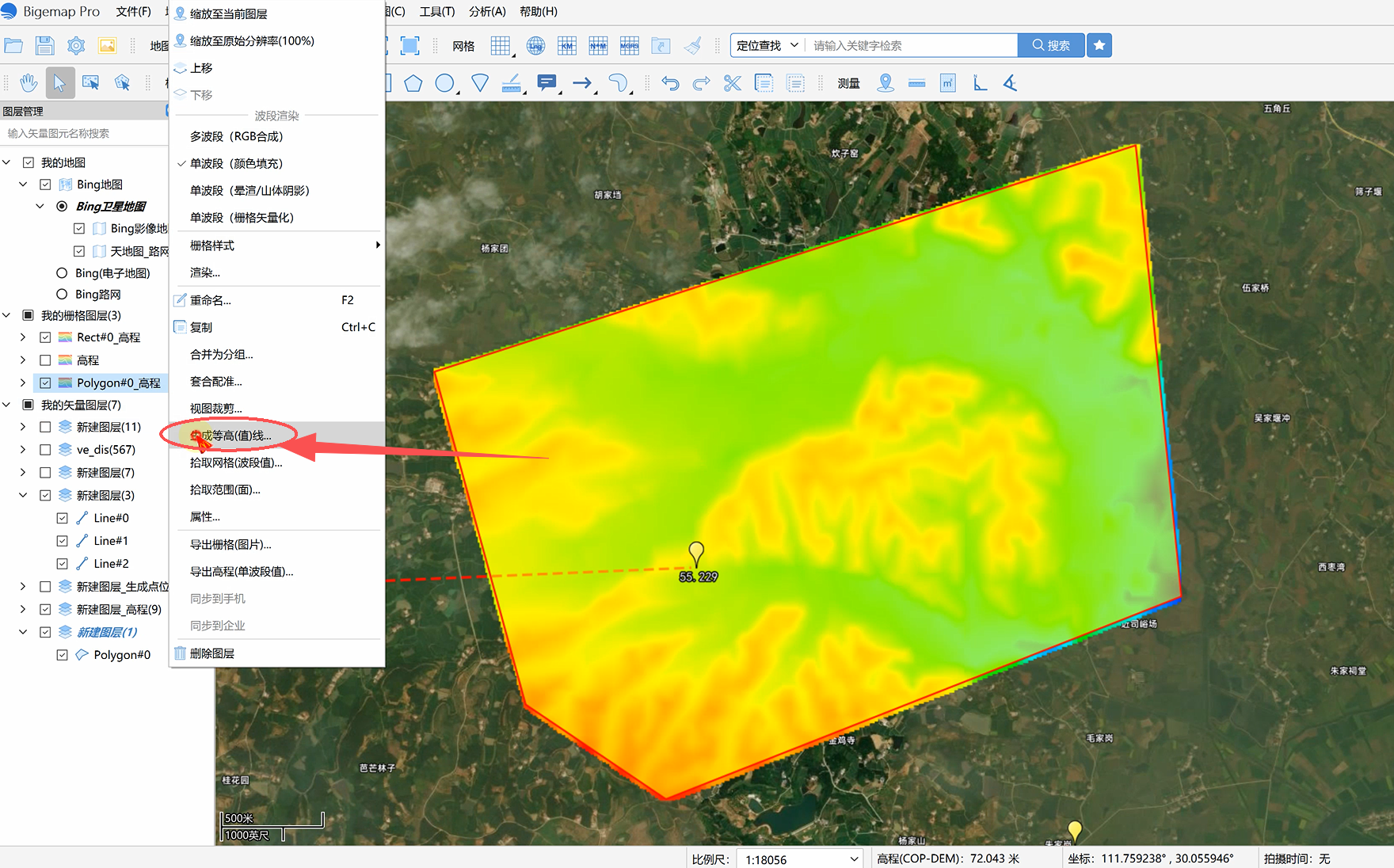

1.生成等高线: 在左侧图层右键选择「生成等高线」,可自定义等高距、首曲线与计曲线样式、颜色及单位标签,常用于工程设计或导出 CAD。

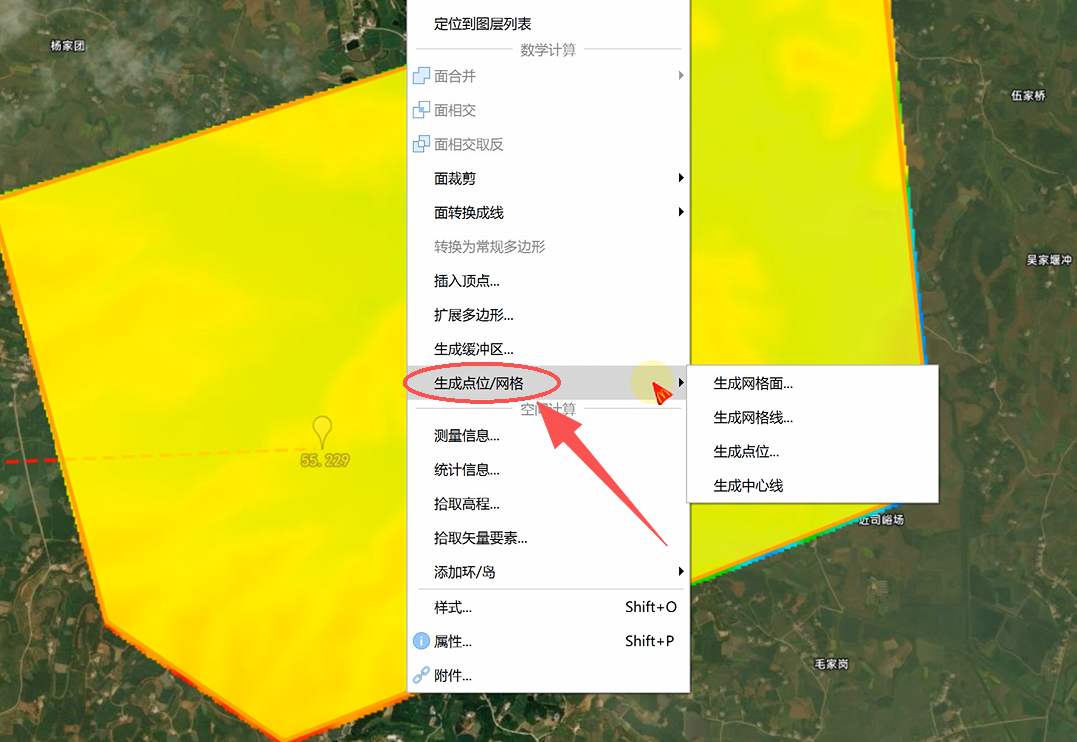

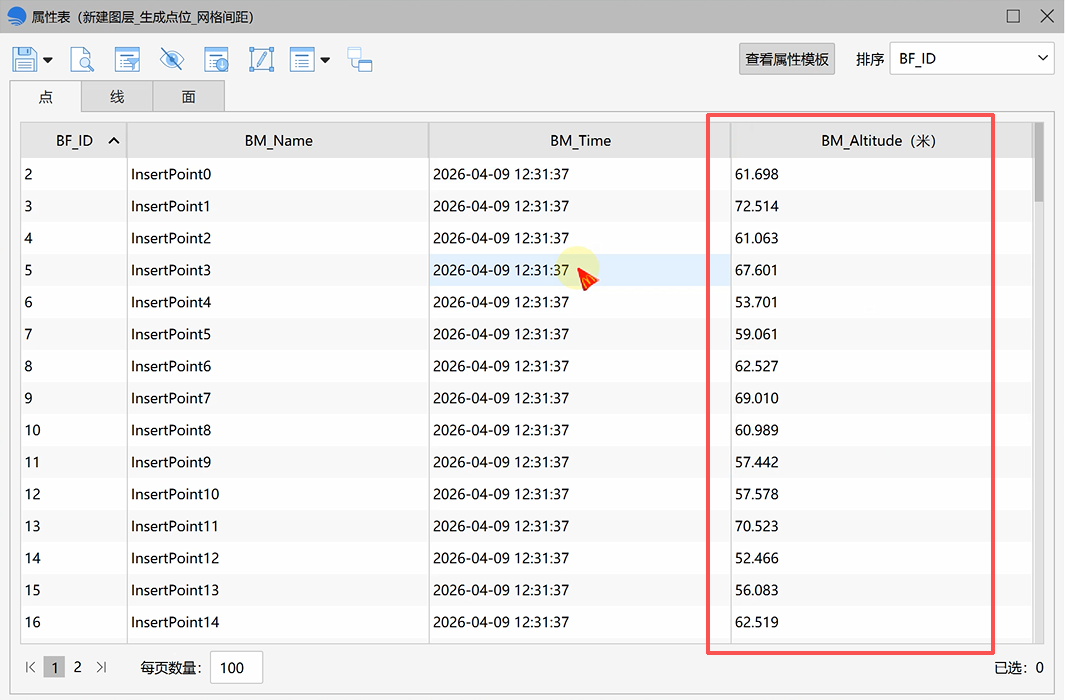

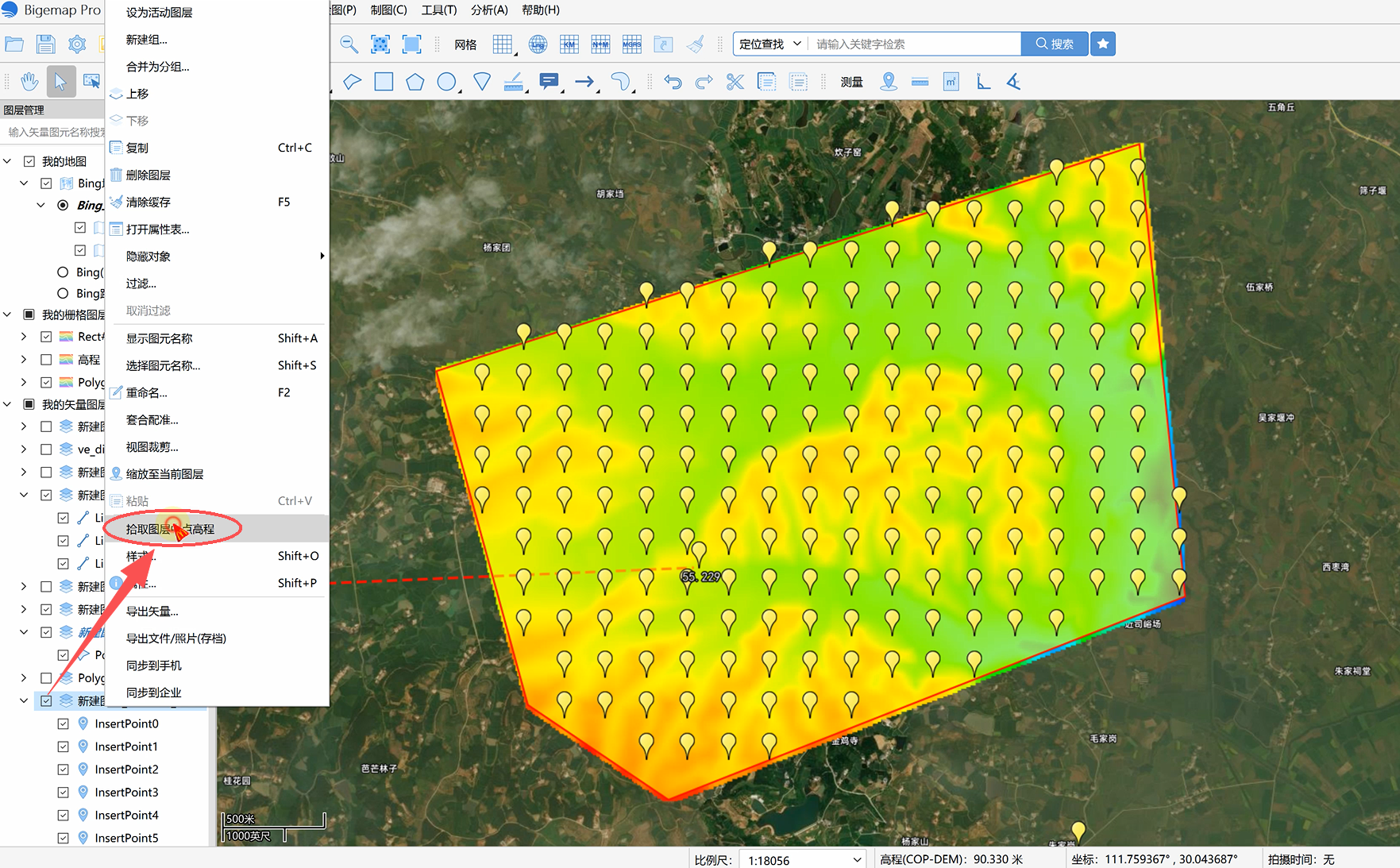

2.生成网格高程点: 选中面范围右键「生成点位」,按横纵间距批量生成面内网格点,再拾取各点位高程,属性表中完整展示所有间隔点位的海拔信息。

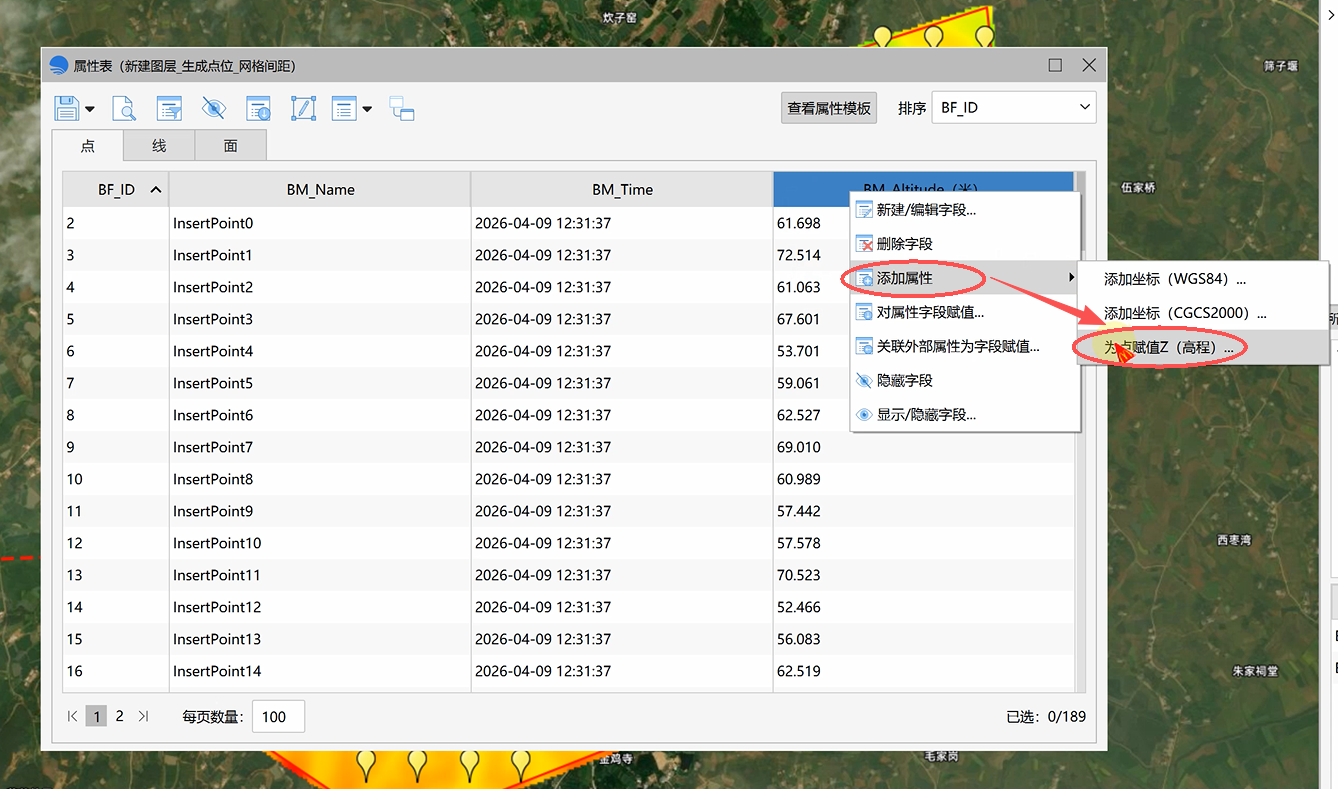

若需将高程成果导出为 CAD 格式,提前在属性字段中为点位赋值 Z 字段,导出后高程值会自动保存在点位 Z 值字段中,可在 CAD 中正常查看海拔信息。
