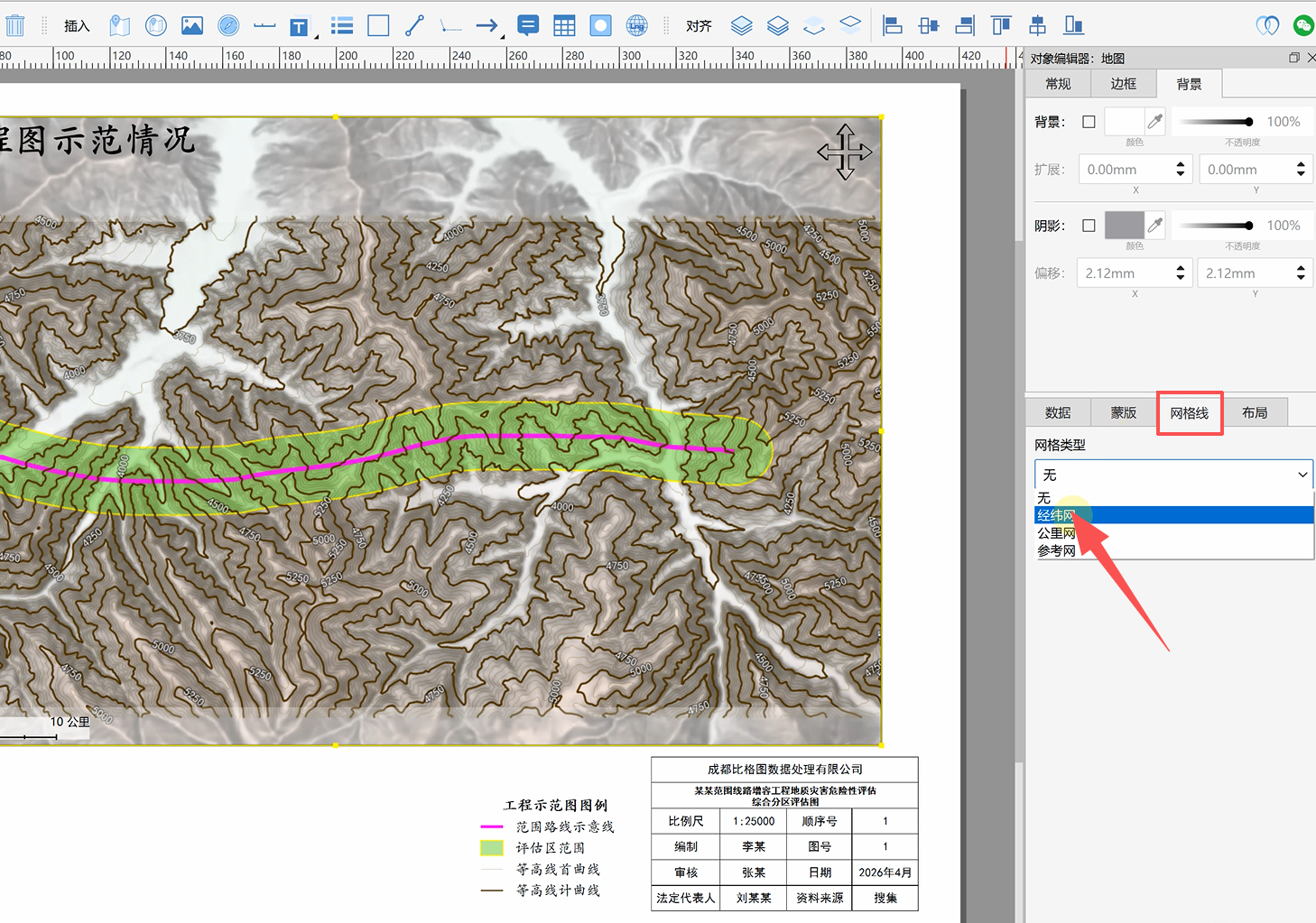

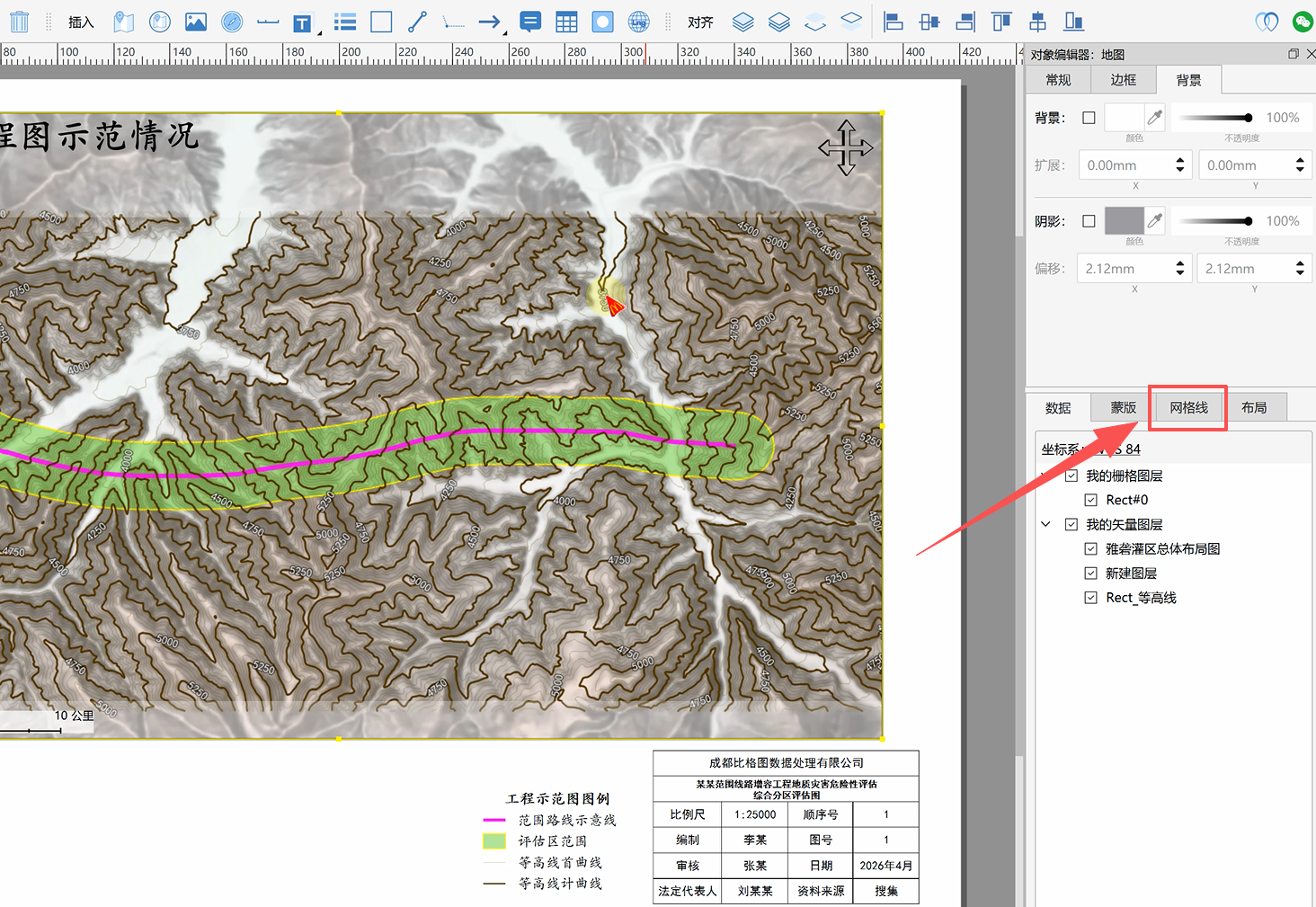

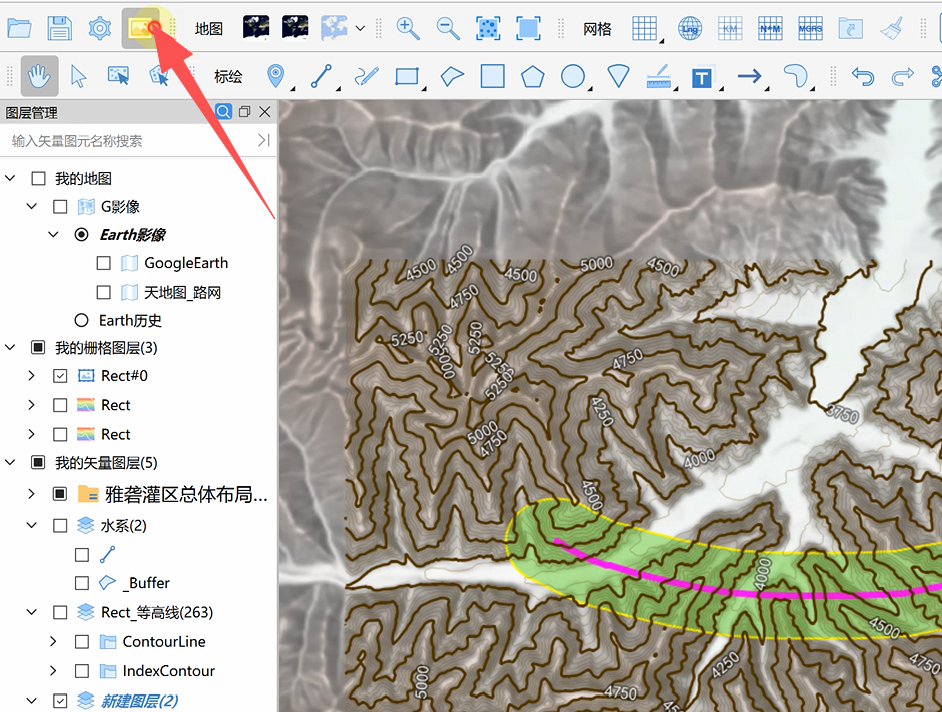

在软件中完成数据编辑后，切换到「打印视图布局」界面。选中整体数据图层，在软件右侧找到「网格线」设置面板。
系统提供三种网格类型：
1.经纬网：以经度、纬度为单位显示网格。
2.公里网：以平面坐标 XY 为单位显示网格（需切换坐标系）。
3.参考网：操作最简单，可自定义横向、纵向网格间隔数量，自由排布。
日常制图最常用的是经纬网和公里网，下面分别讲解。

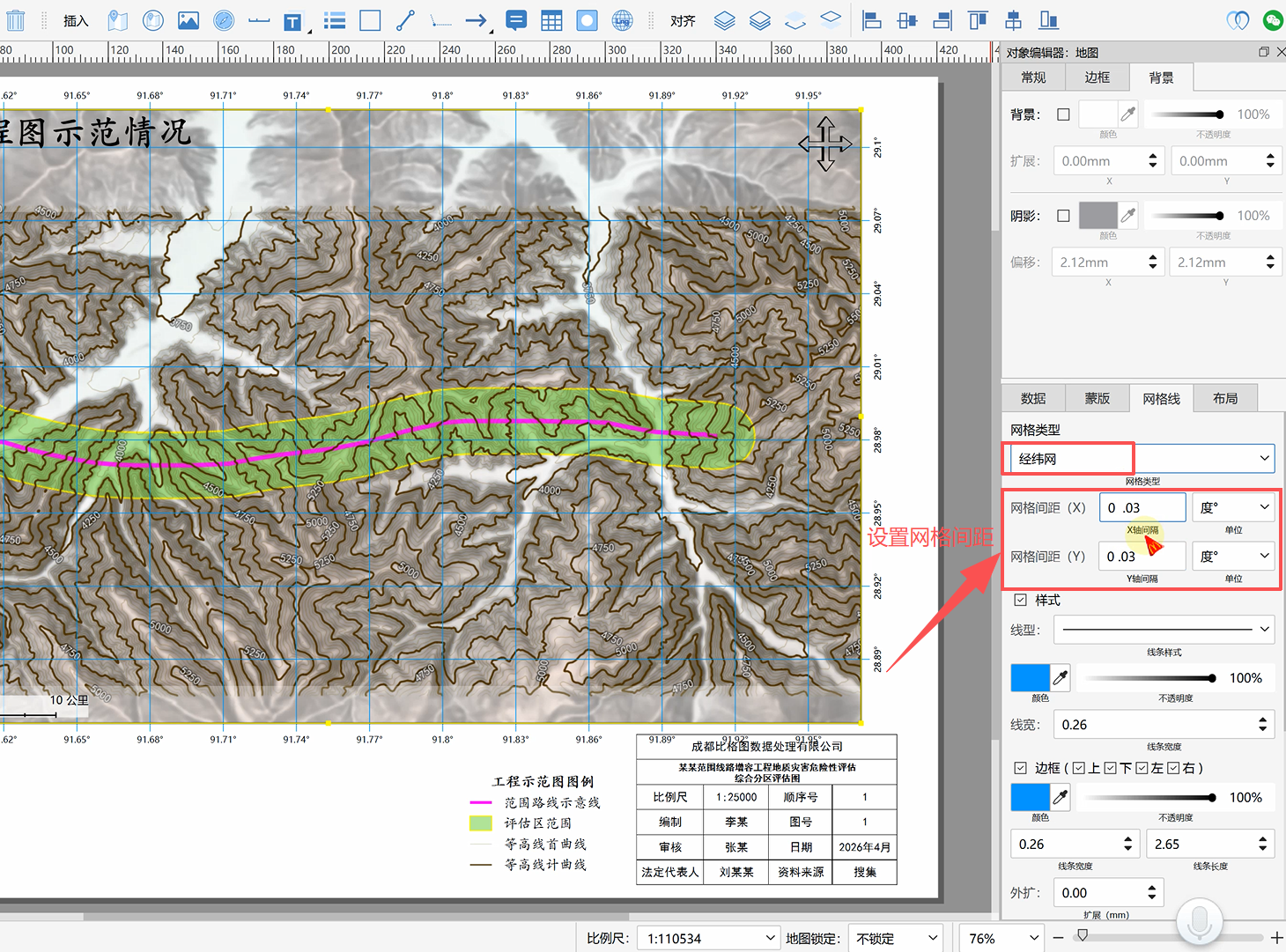

1. 生成网格
选中「经纬网」类型后，软件自动推送适配当前图幅的 X、Y 轴网格间距。若默认间距不符合需求，可手动输入数值，地图图层实时同步更新。

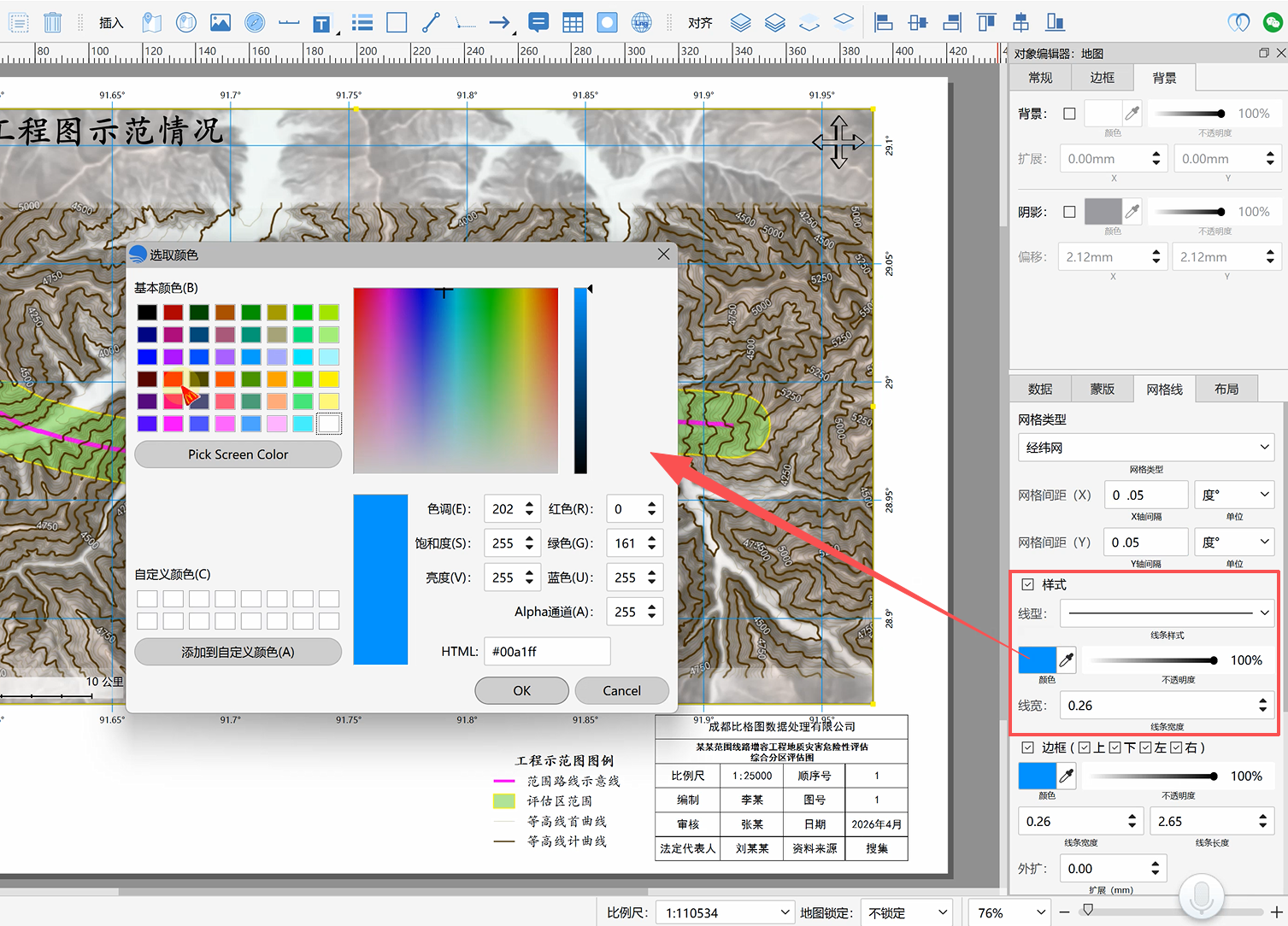

2. 编辑外观样式
线条颜色：自定义网格线颜色。
线型：切换实线或虚线样式。
透明度：调整线条透明度，实现虚化、朦胧效果。

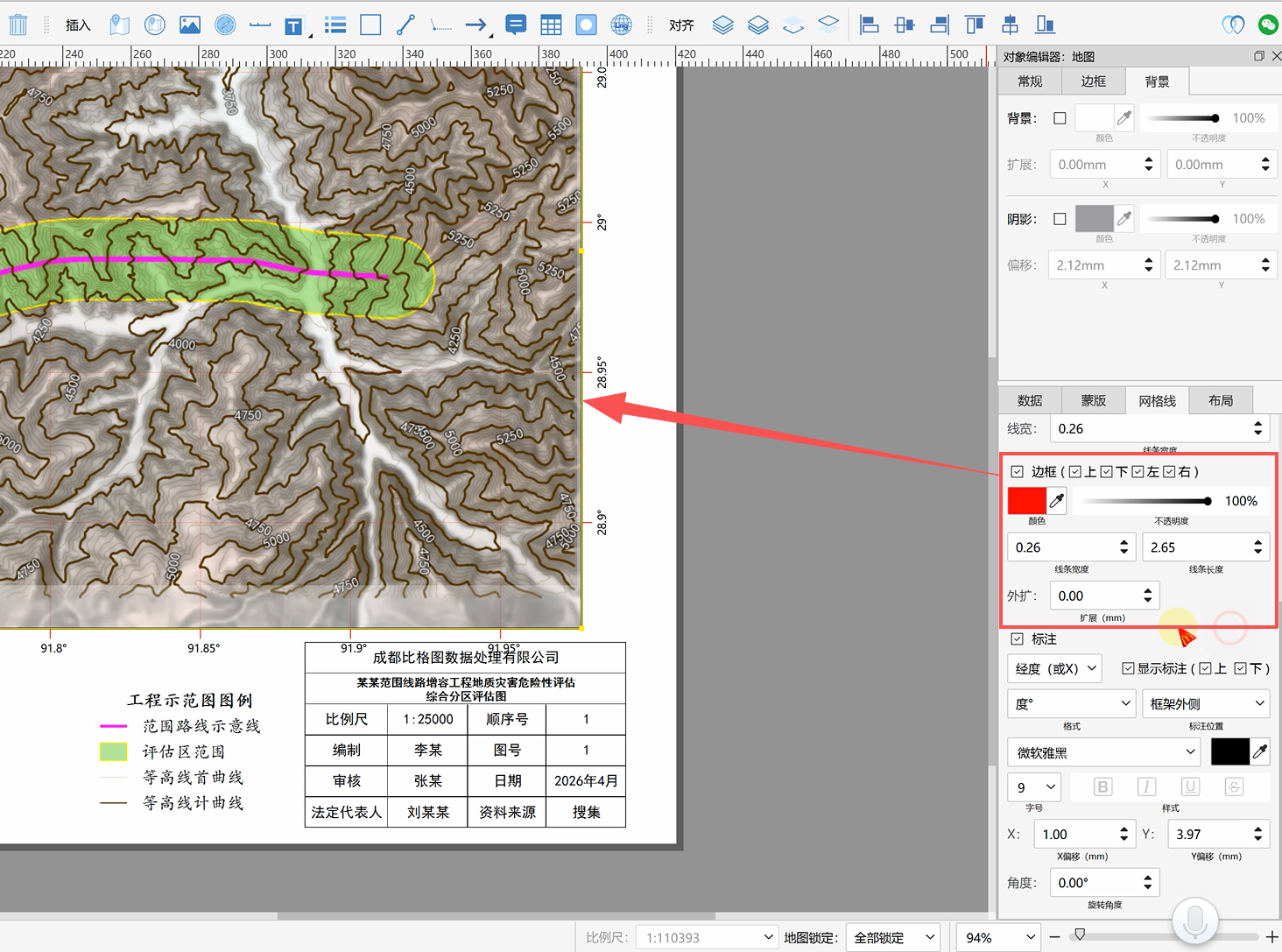

3. 编辑图框边框
按需更改边框线条颜色，分别调节 X、Y 方向边框线条的长度与粗细，匹配整体制图风格。
设置网格标注是否向外扩边，微调边框整体位置。
4. 调整标注位置（重点）

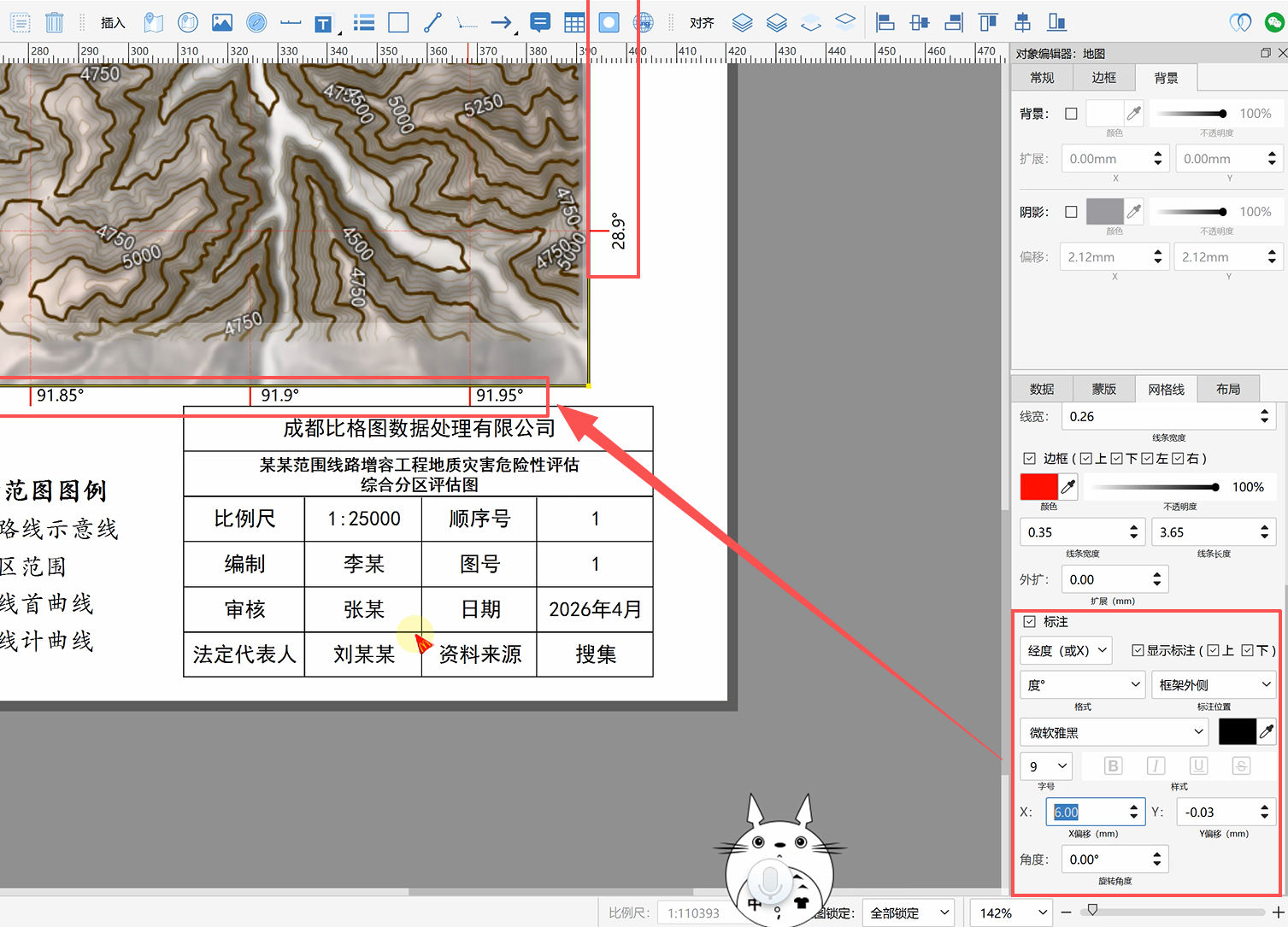

默认样式下，经纬度标注容易被图层或图框遮挡。可对 X、Y 坐标标注进行：
左右偏移 / 上下挪动：避开图层遮挡，使文字与地图数据排版整洁不重叠。
角度微调：轻微旋转标注文字，适配整体布局。
公里网的设置与经纬网操作稍有不同，需先切换坐标系：
1. 切换坐标系

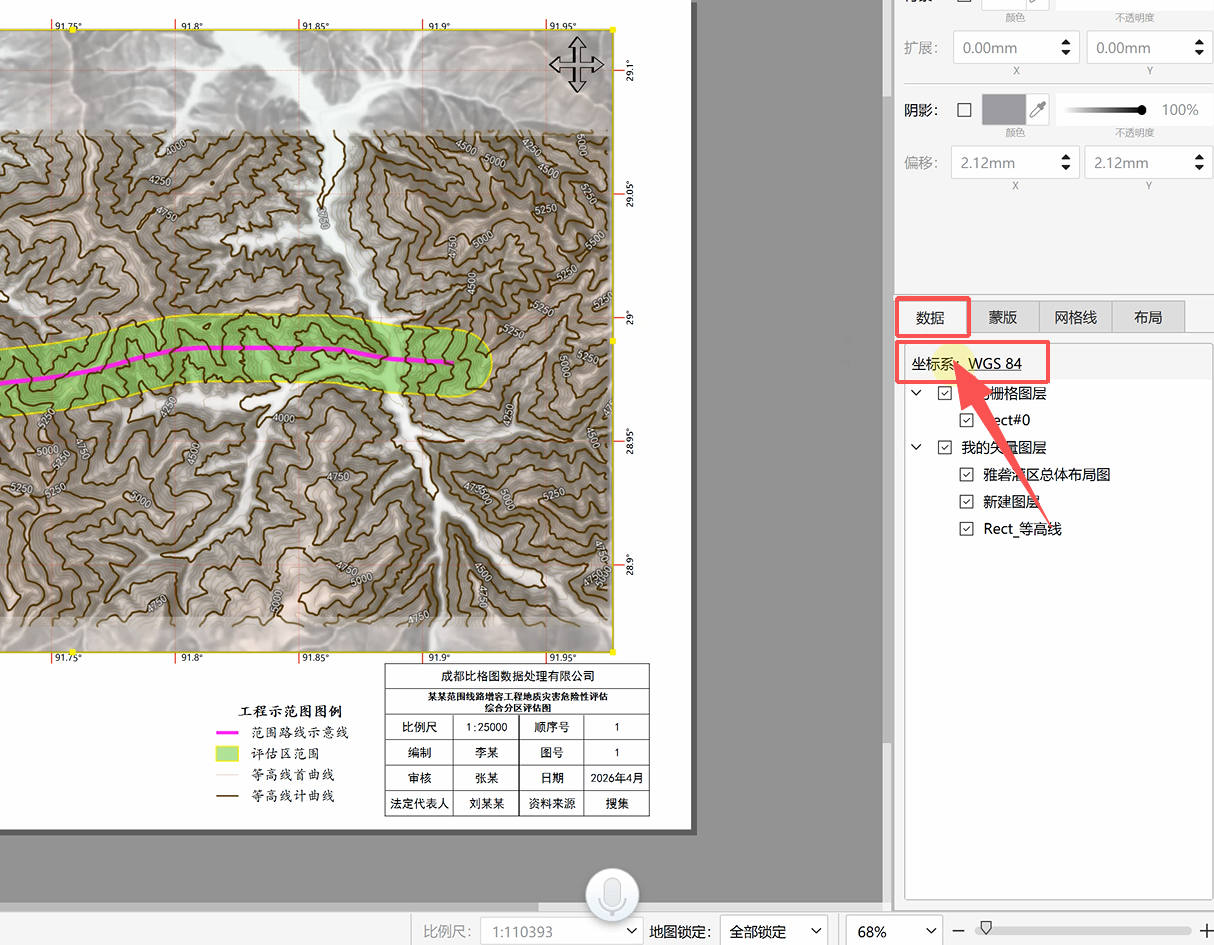

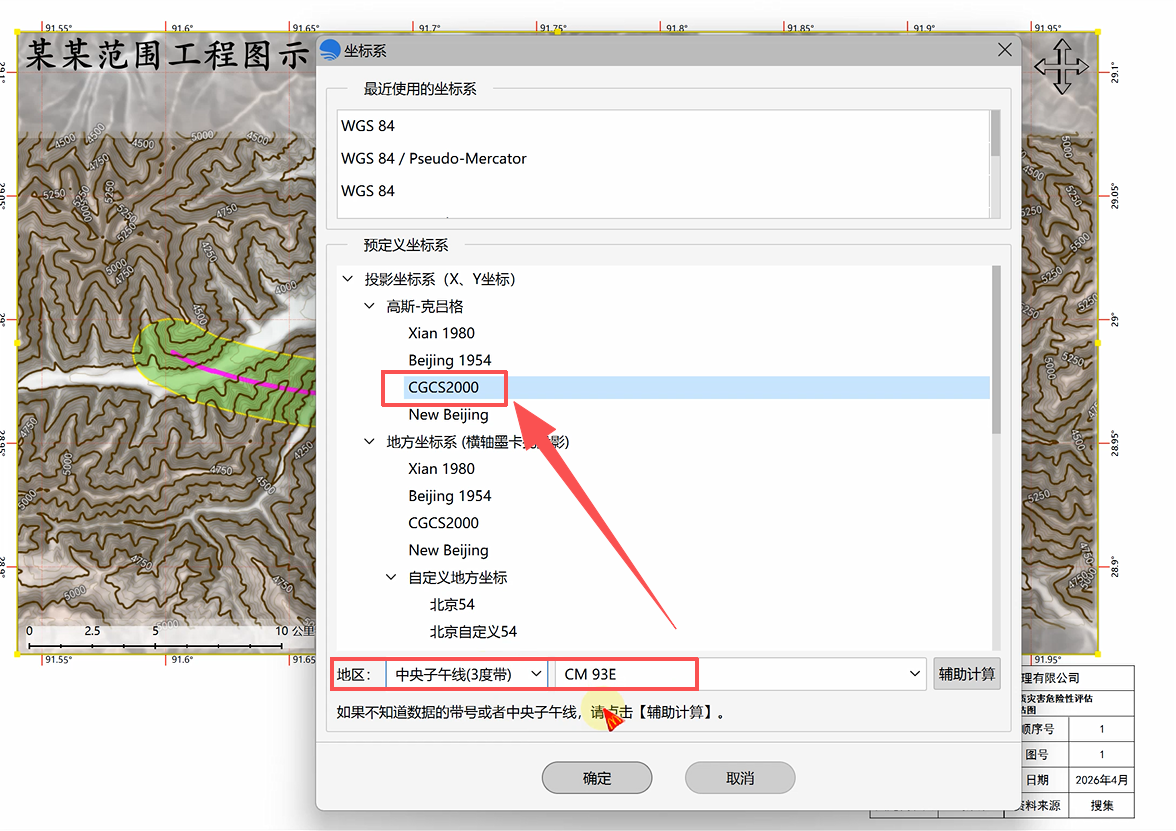

将地图坐标系切换为 CGCS2000 高斯-克吕格投影。软件自动识别所属3度带代号与中央子午线，也可手动选定对应中央子午线度数。
2. 重新适配地图

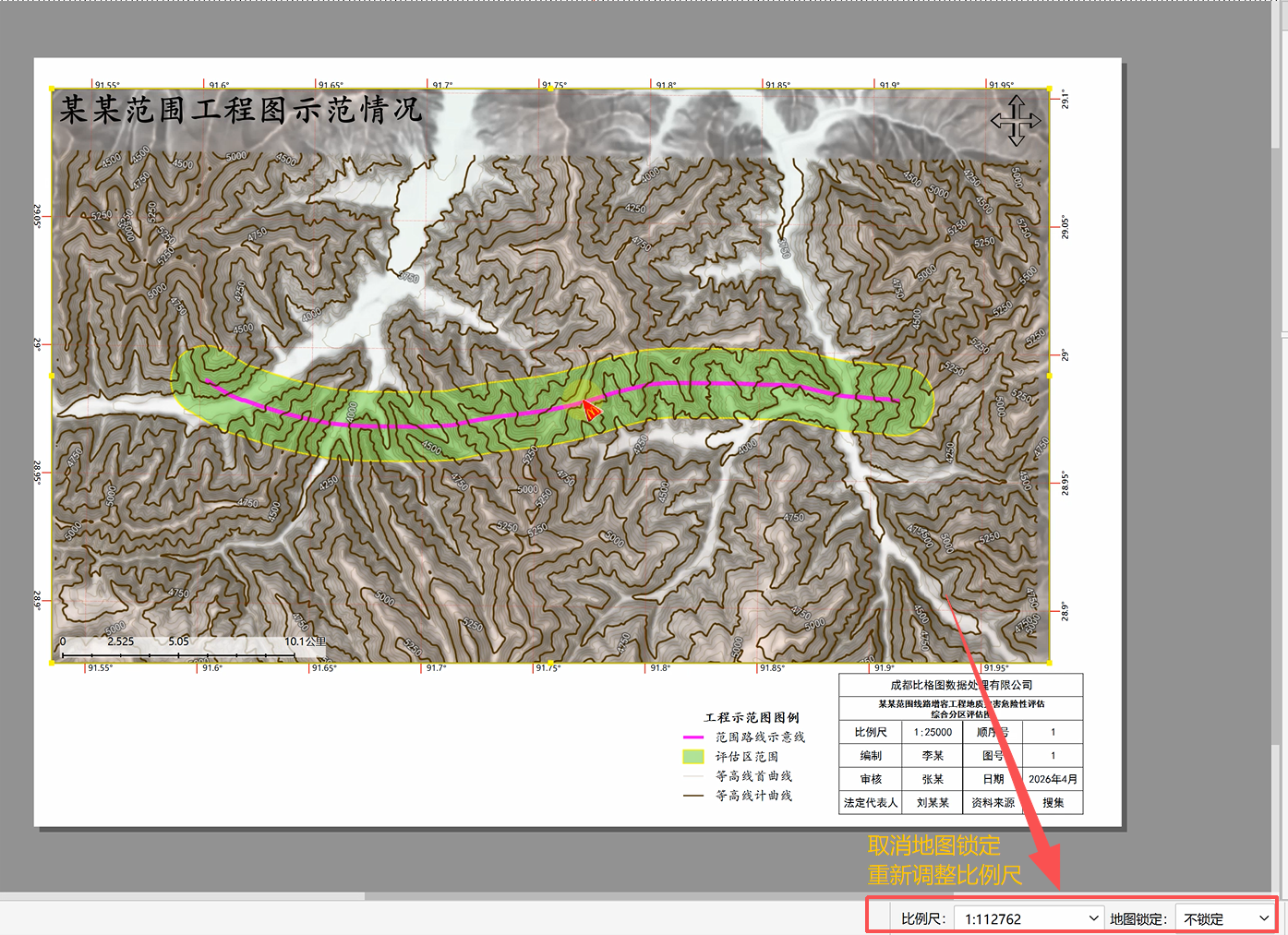

坐标系切换后，解除地图图层锁定，重新适配地图，调整比例尺和显示范围参数，调整到位后再次锁定全部地图图层。
3. 生成公里网

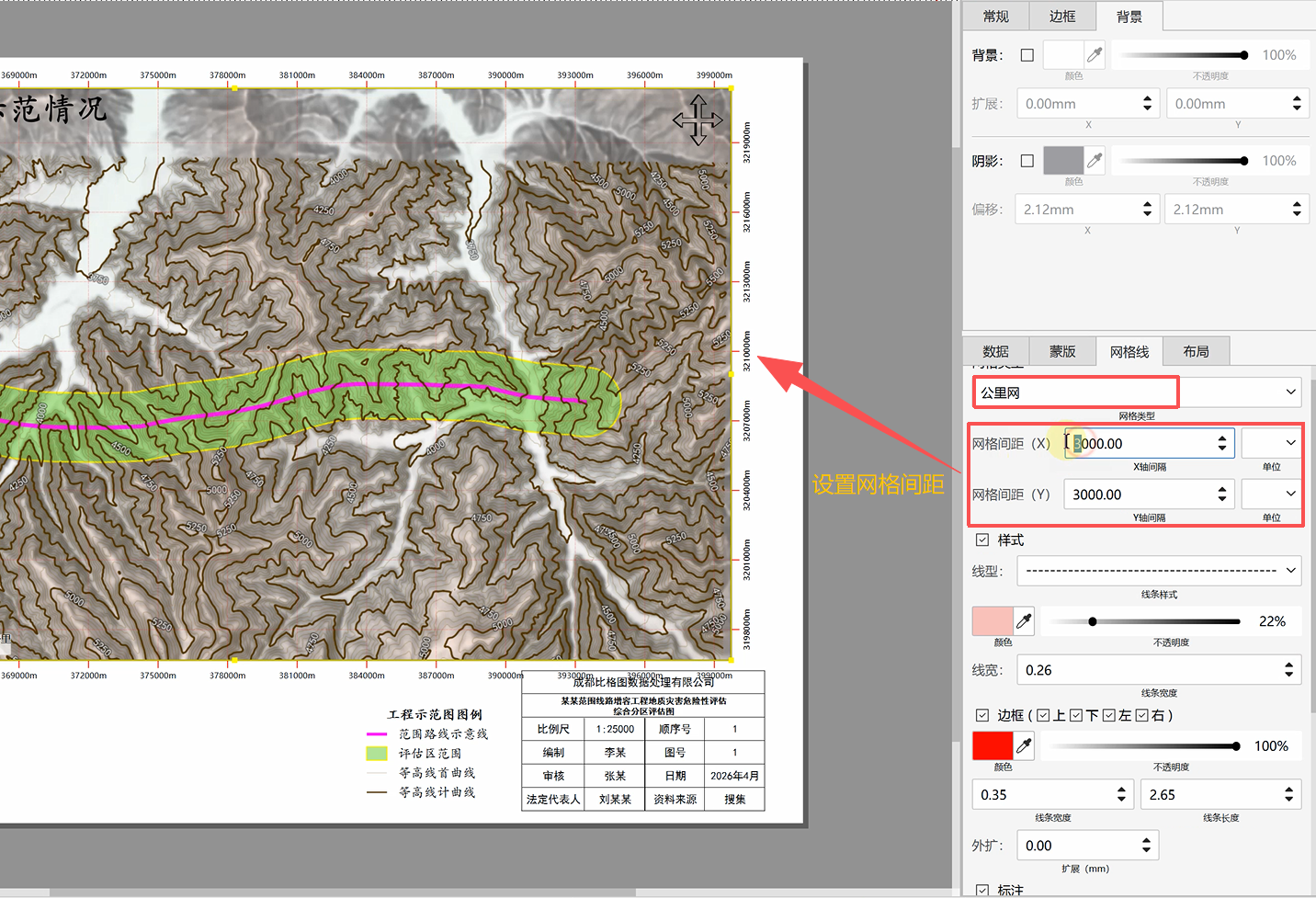

将网格线类型切换为「公里网」，自定义输入网格间距，系统自动生成对应公里网格。
4. 调整标注位置

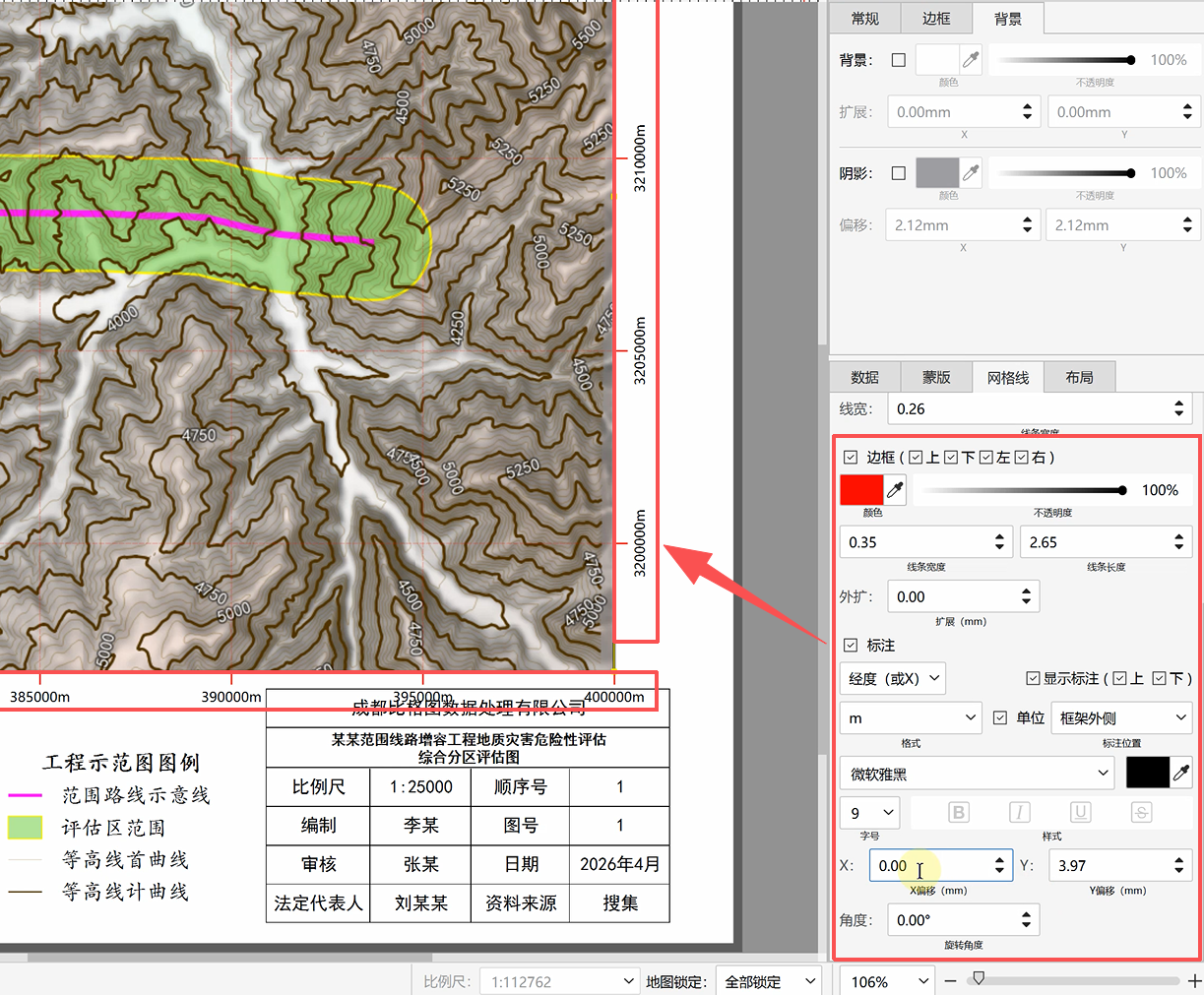

生成公里网后，可左右、上下移动 X、Y 坐标标注位置，避免标注超出图框范围。
若只需单侧坐标标注作为参照，可在设置面板中将上方 X 坐标标注设为隐藏，仅保留下方标注。

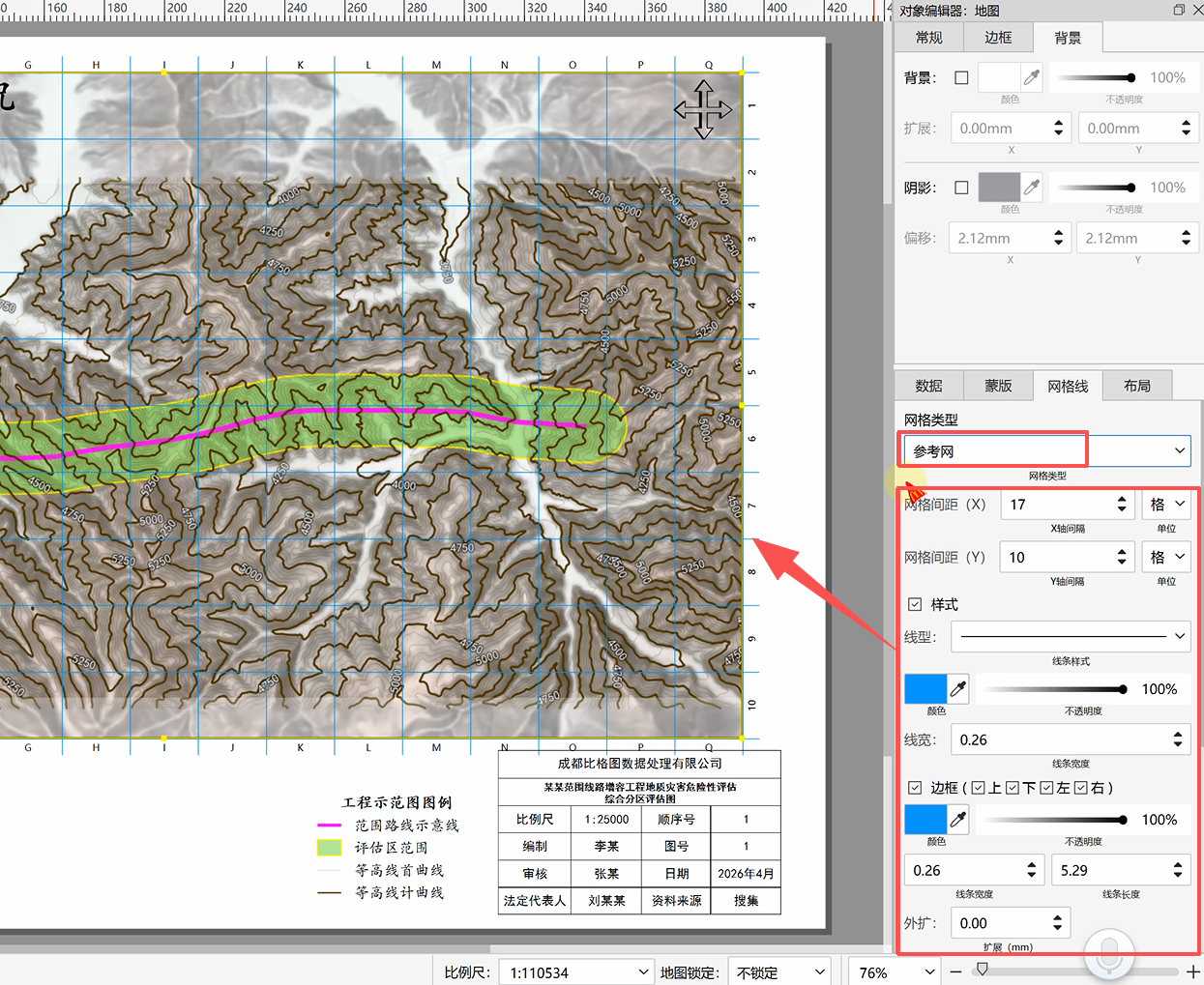

若只需简单网格辅助线，选择「参考网」类型。操作最为简便：直接自定义横向、纵向网格间隔数量，自由排布即可。
