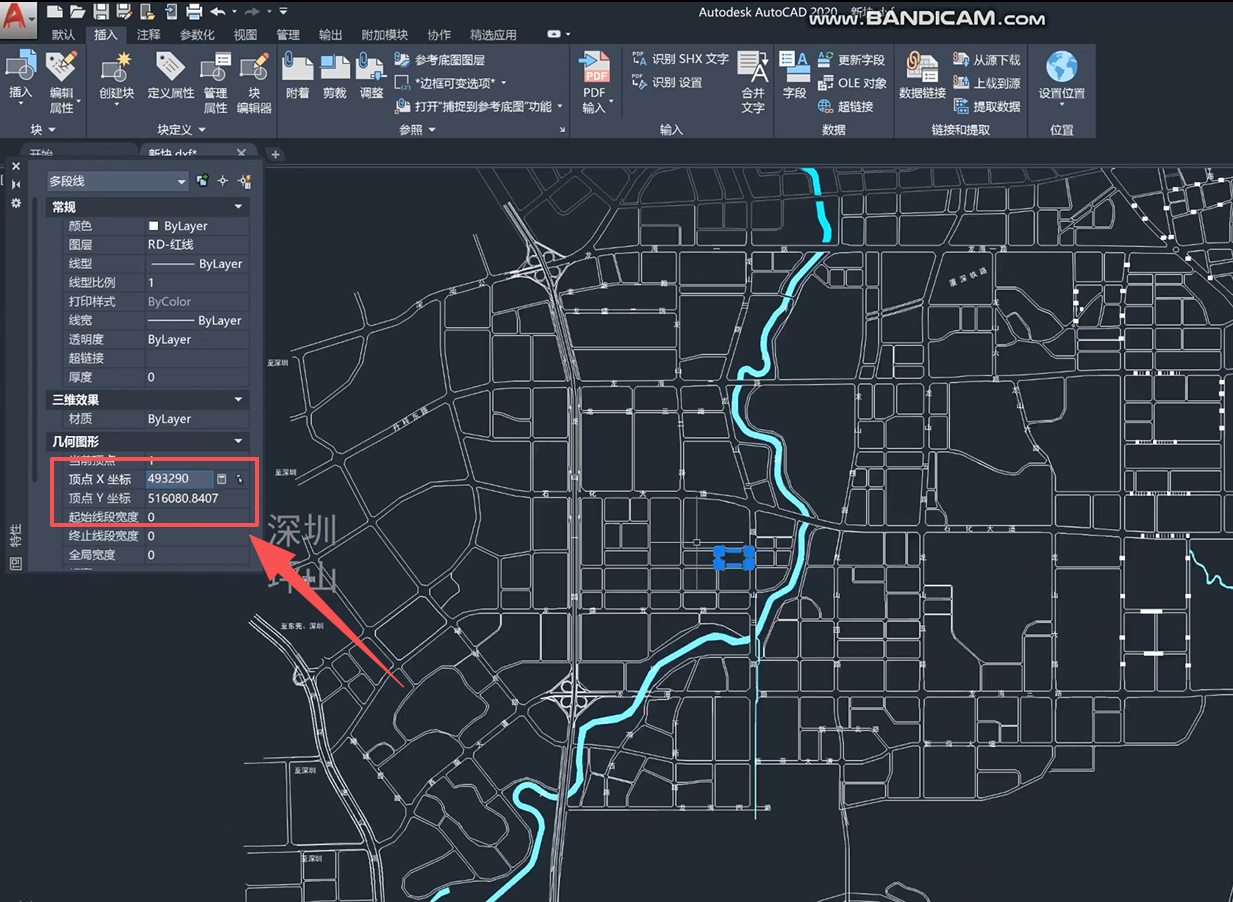

在 CAD 中查看点位坐标，若 X、Y 坐标均为 6 位整数，通常为加过保密参数的非标坐标，直接导入会出现位置偏移，需要通过四参数或七参数进行精准匹配。

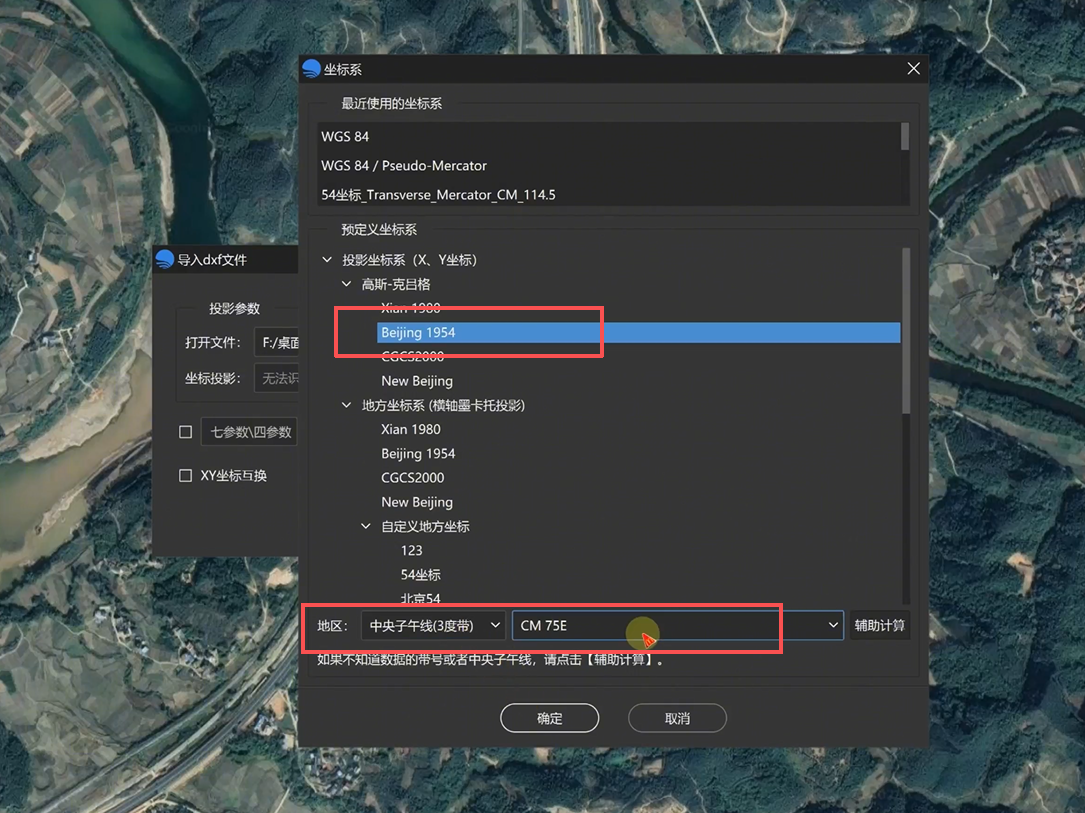

将 CAD 文件直接拖入软件，选择对应坐标系并填写中央子午线。

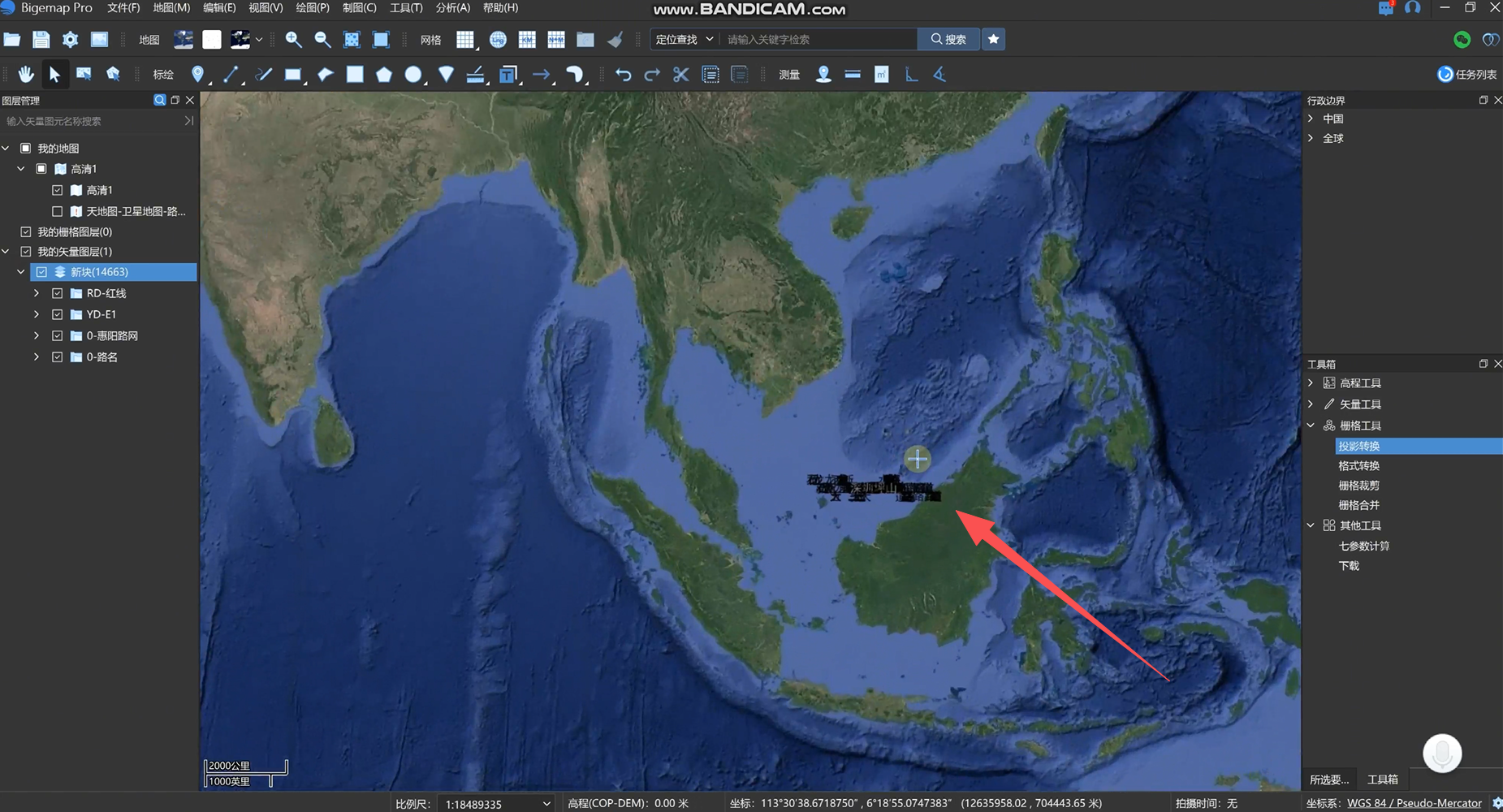

点击确认后，若数据显示在海洋等明显错误区域，说明数据包含转换参数，需自定义地方坐标进行配置。

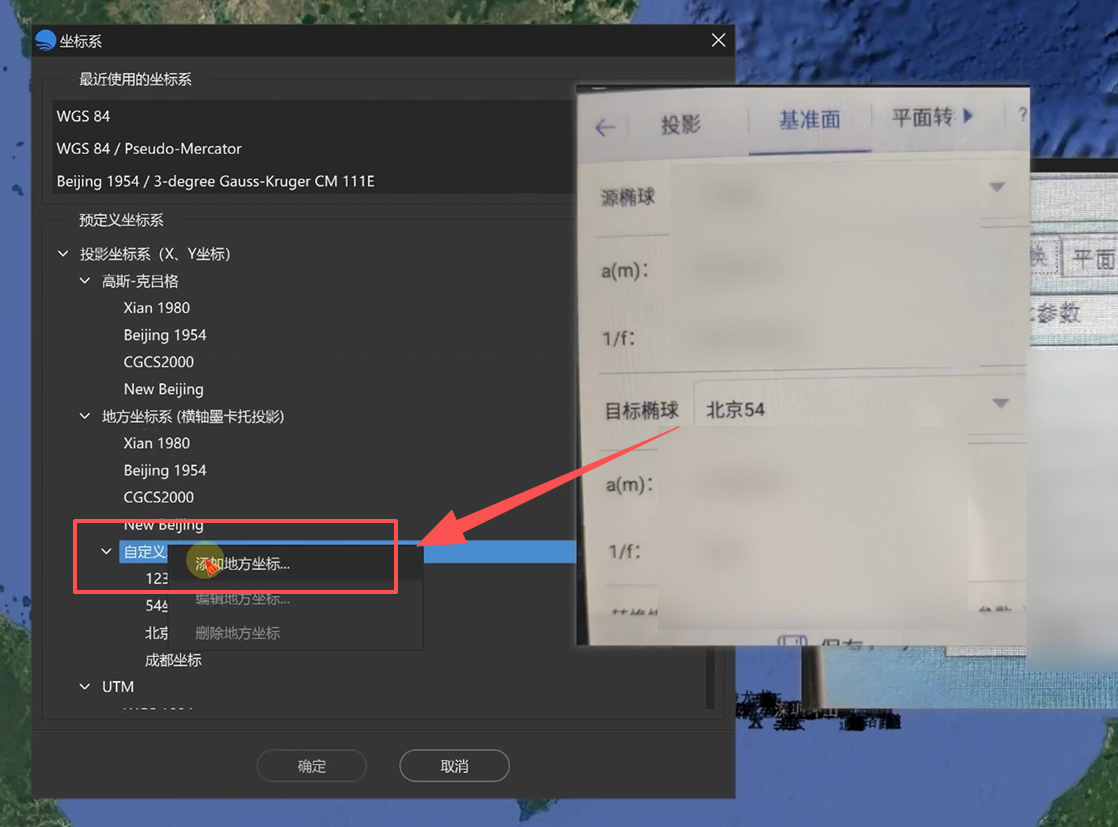

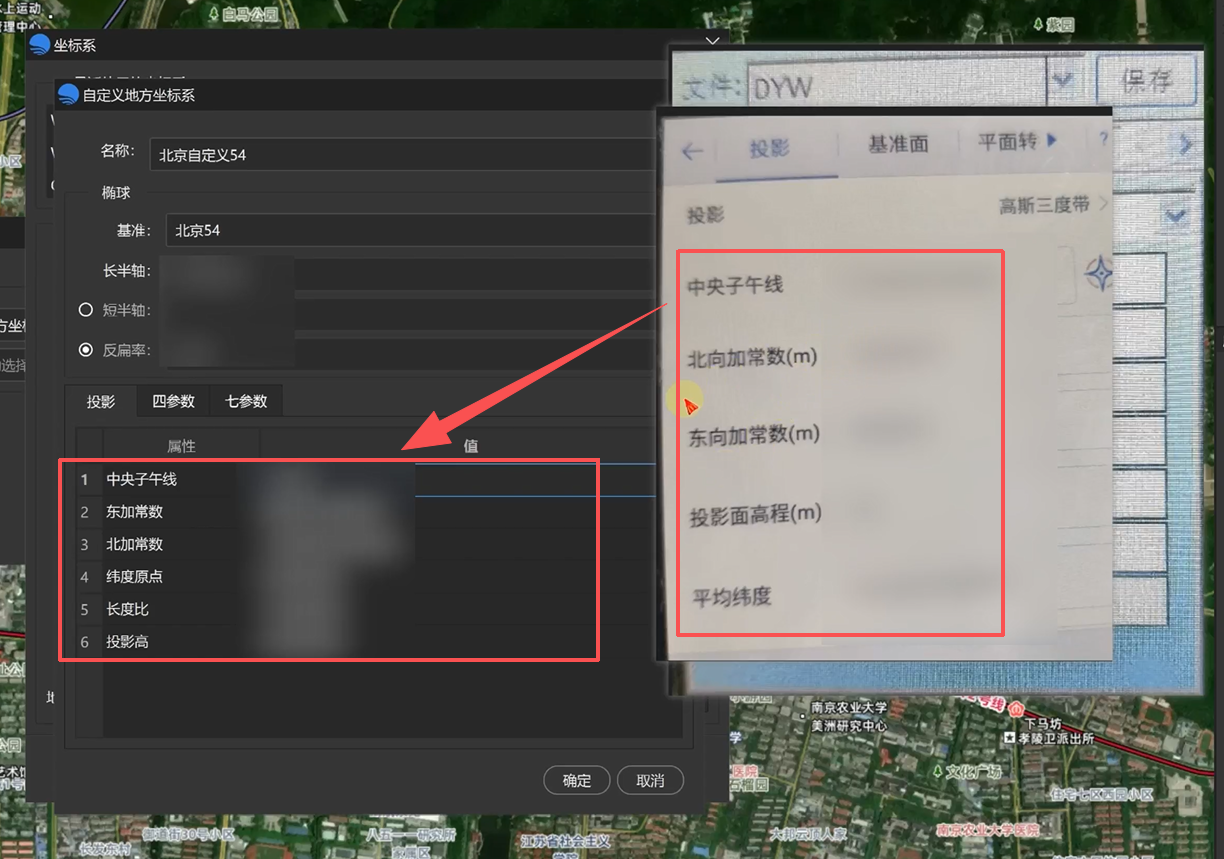

1.在「坐标投影」中选择「自定义地方坐标」，新建坐标系并命名。

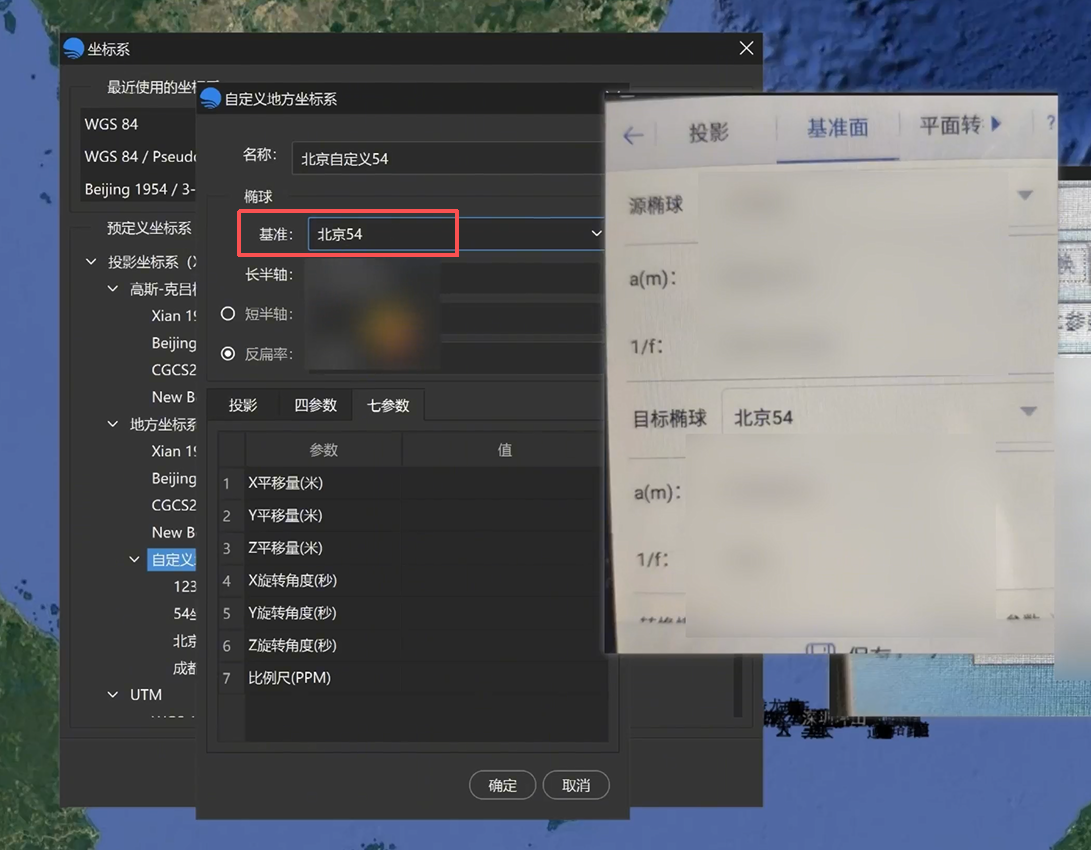

2.选择基准：选择对应坐标系（如北京 54），软件自动加载基准椭球参数。
3.填写中央子午线：将度分格式换算为十进制度数填入（例如 114°30′ 换算为 114.5）。
4.填写加常数：按参数表正确填写东加常数、北加常数，长度比例默认为 1 即可。
区分参数类型：
四参数：RTK 实测的平面/水平转换参数，包含平移和旋转。
七参数：布尔莎参数，包含平移、旋转、缩放。
按客户提供的参数值逐项填入对应栏目，完成后点击「确认」保存坐标系。

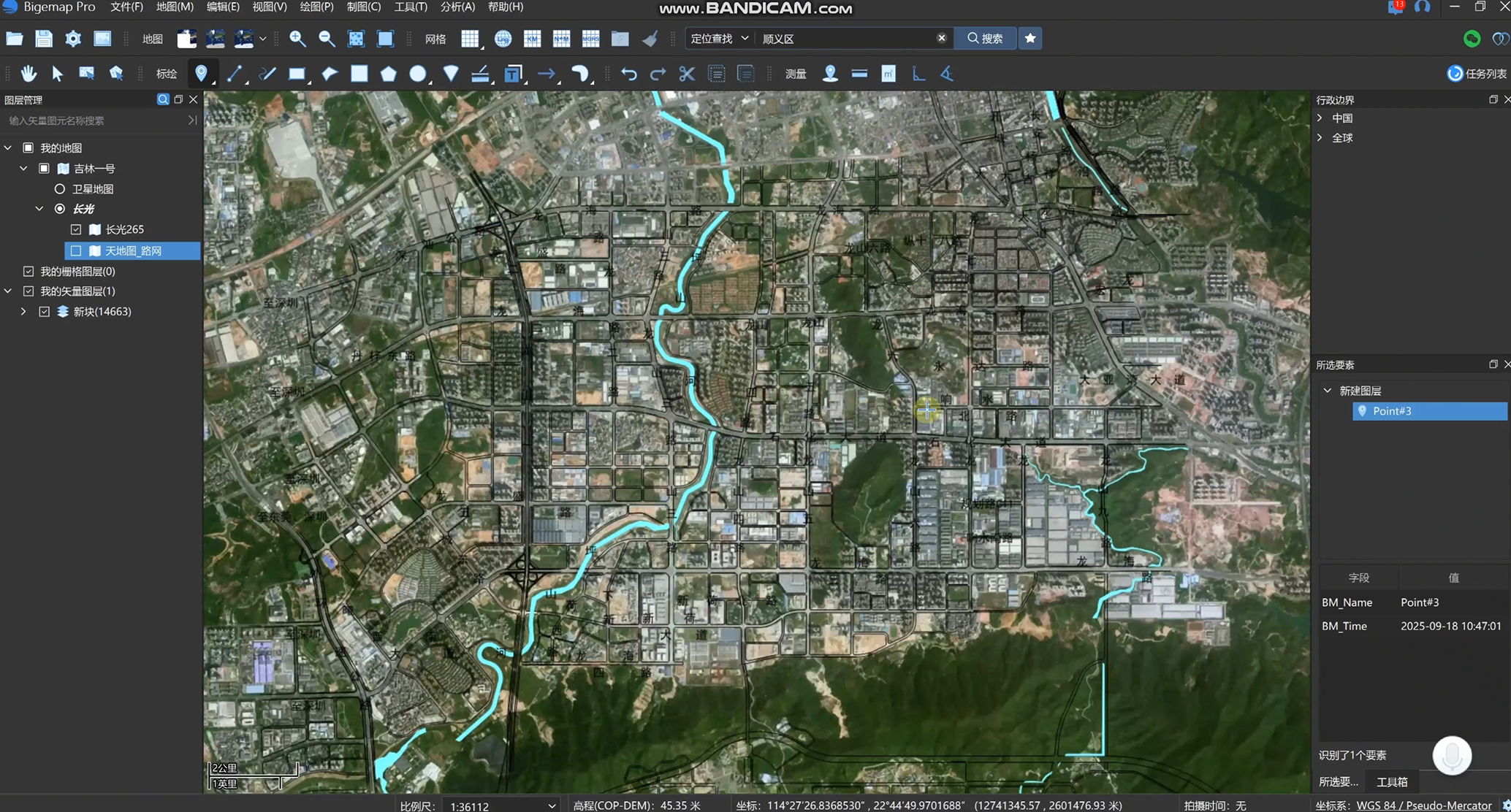

保存自定义坐标系后，再次选中该坐标系并确认，数据即可精准加载到地图对应位置。与卫星影像、道路地形无缝叠加，不再出现偏移错位。
带加密参数的非标 CAD 数据导入后若偏移至错误区域，需新建自定义坐标系，在基准和中央子午线设置基础上，按参数类型（四参数或七参数）逐项填入对应值，应用后即可完成精准匹配。
