第一部分：标准柱状高程图例制作

第一步：新建布局并精简画面

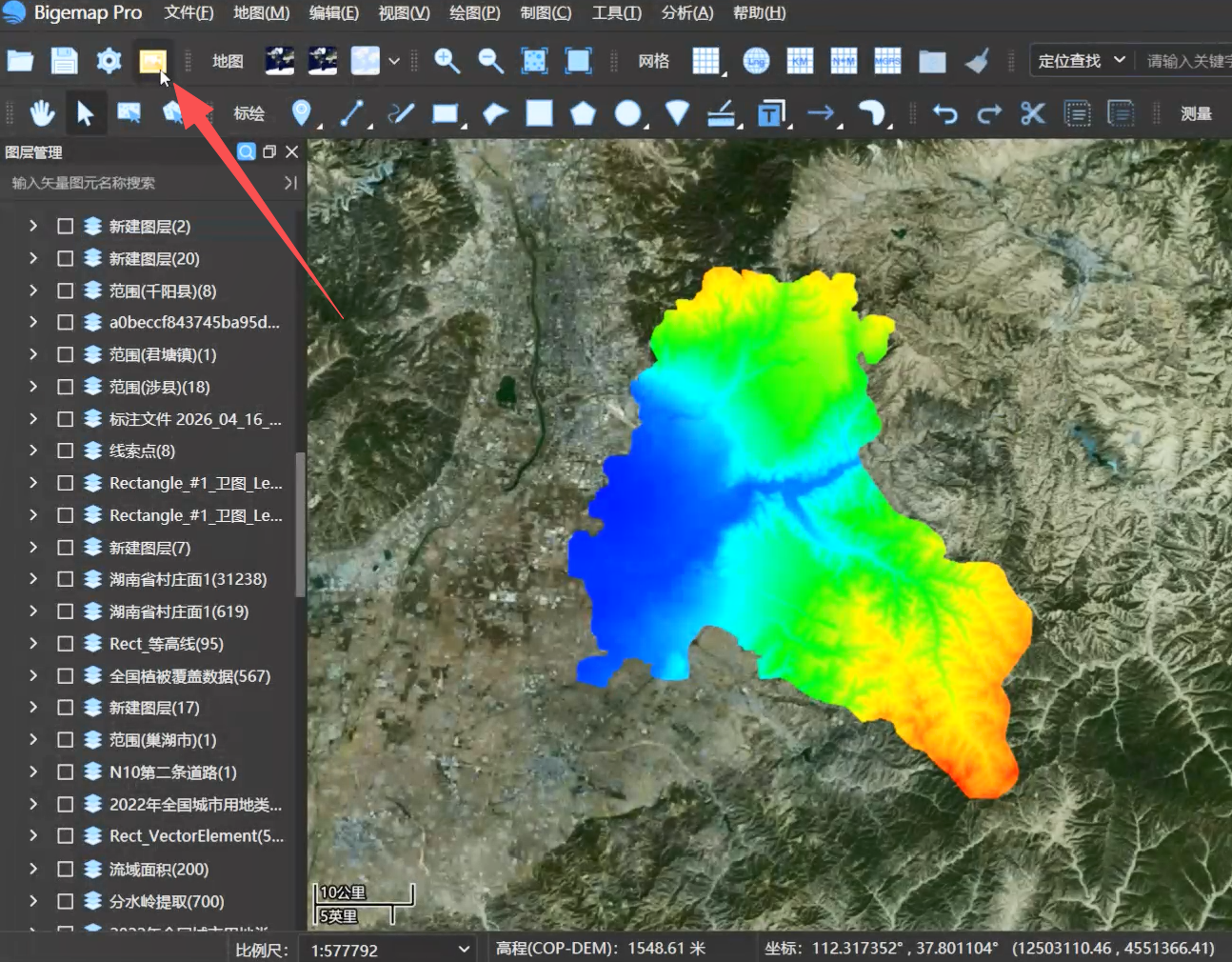

在软件中加载好高程数据后，点击左上角「视图布局」→「新建布局」，命名后进入布局界面。

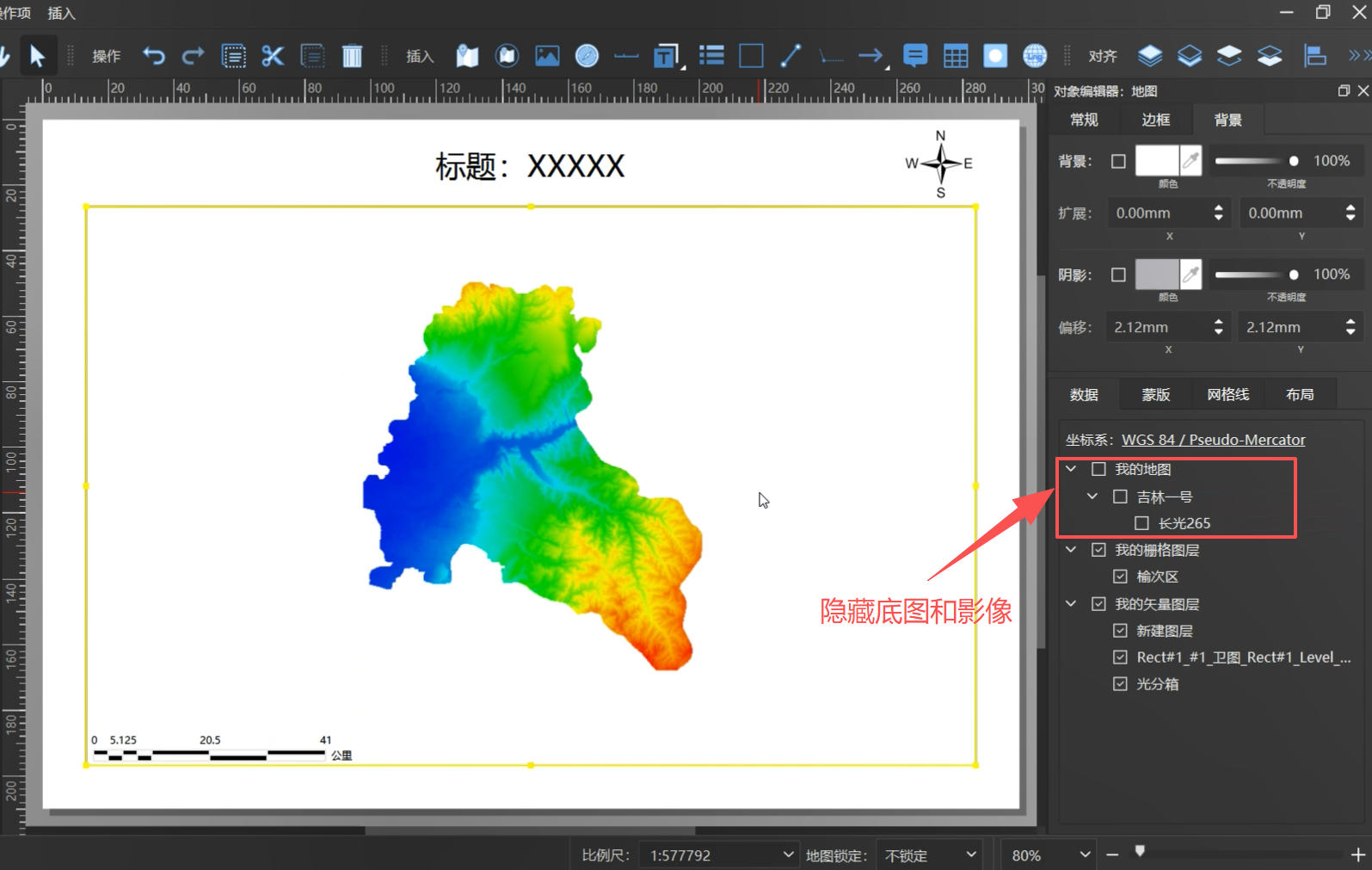

如需隐藏底图，在右侧图层栏关闭底图和影像的显示开关，精简画面内容。

第二步：插入高程图例

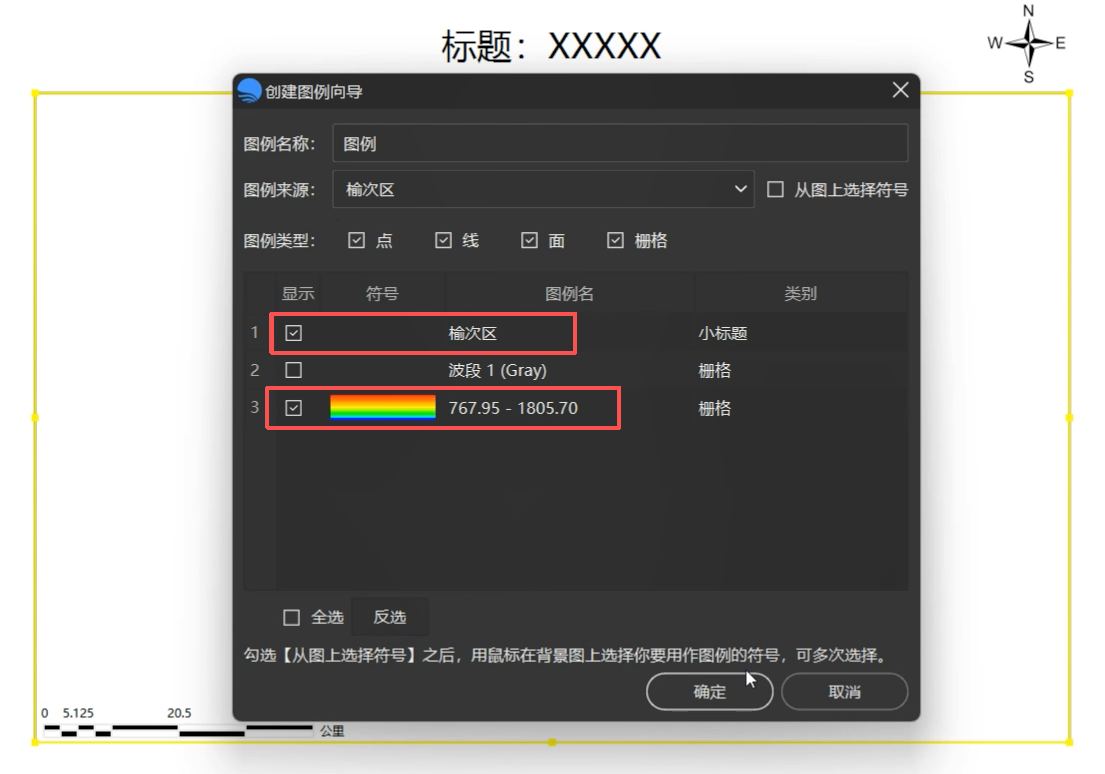

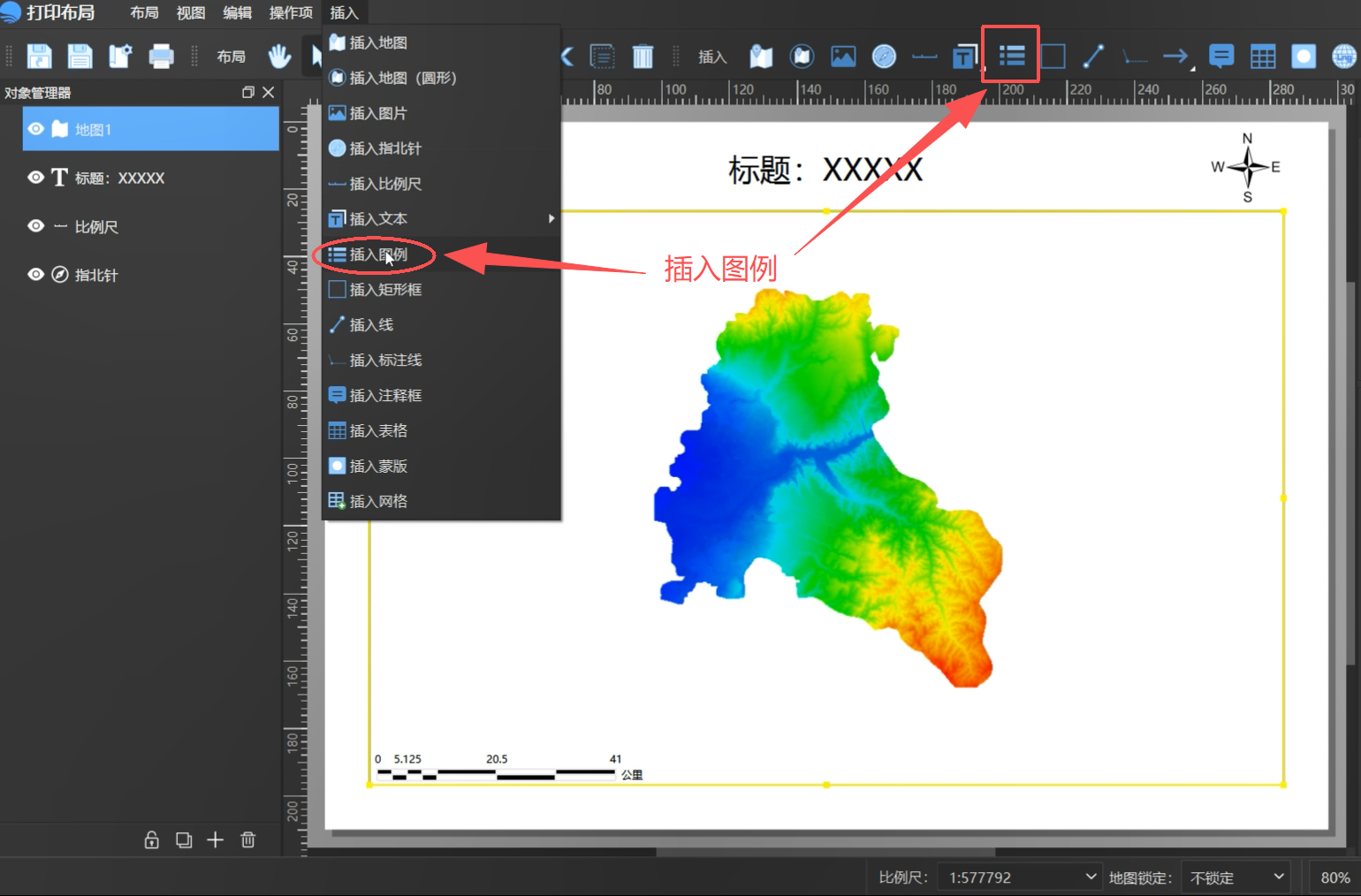

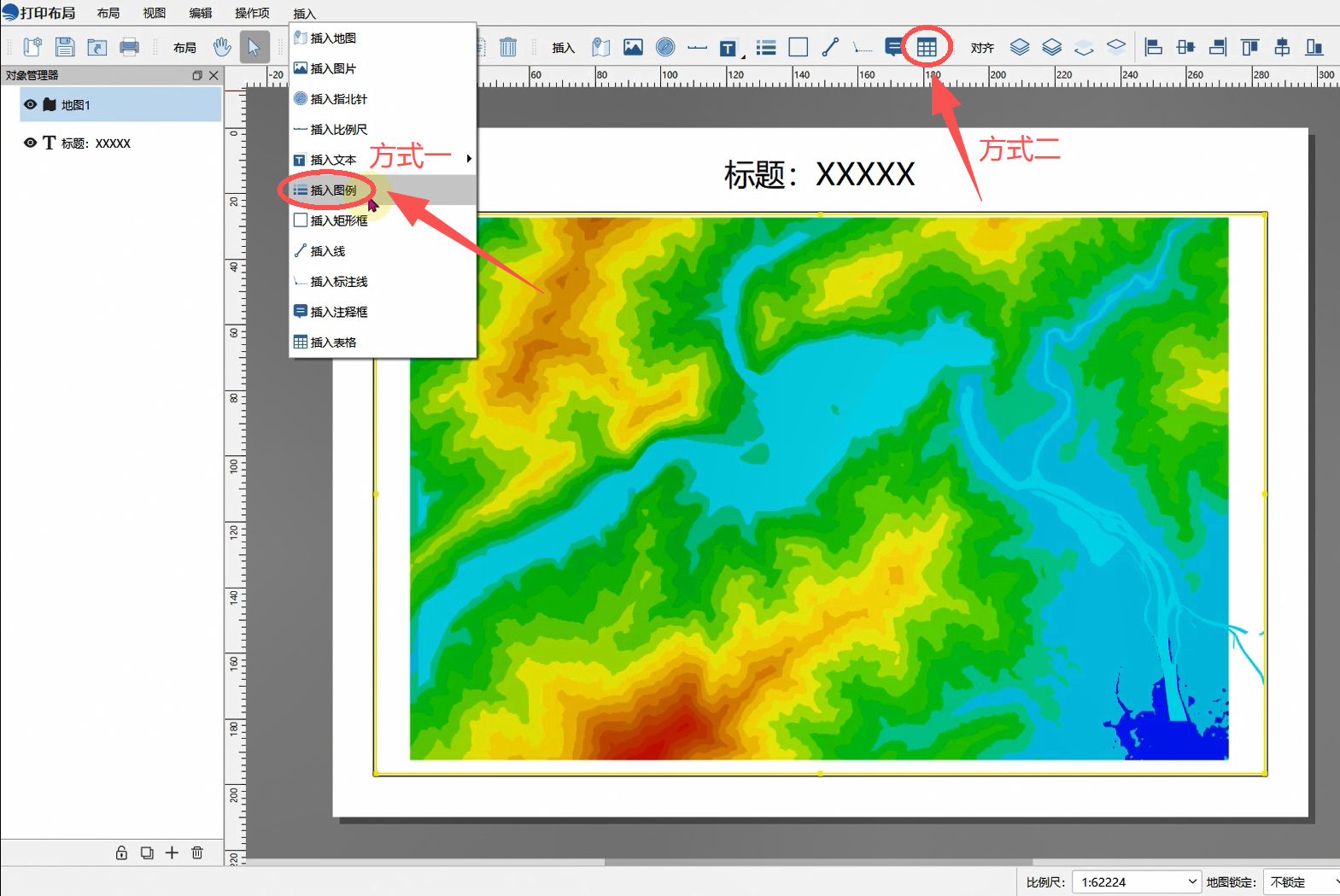

点击「插入」→「插入图例」，取消图层全选状态，仅勾选高程图例和标题图层，点击确定完成插入。

第三步：调整图例刻度与柱状尺寸

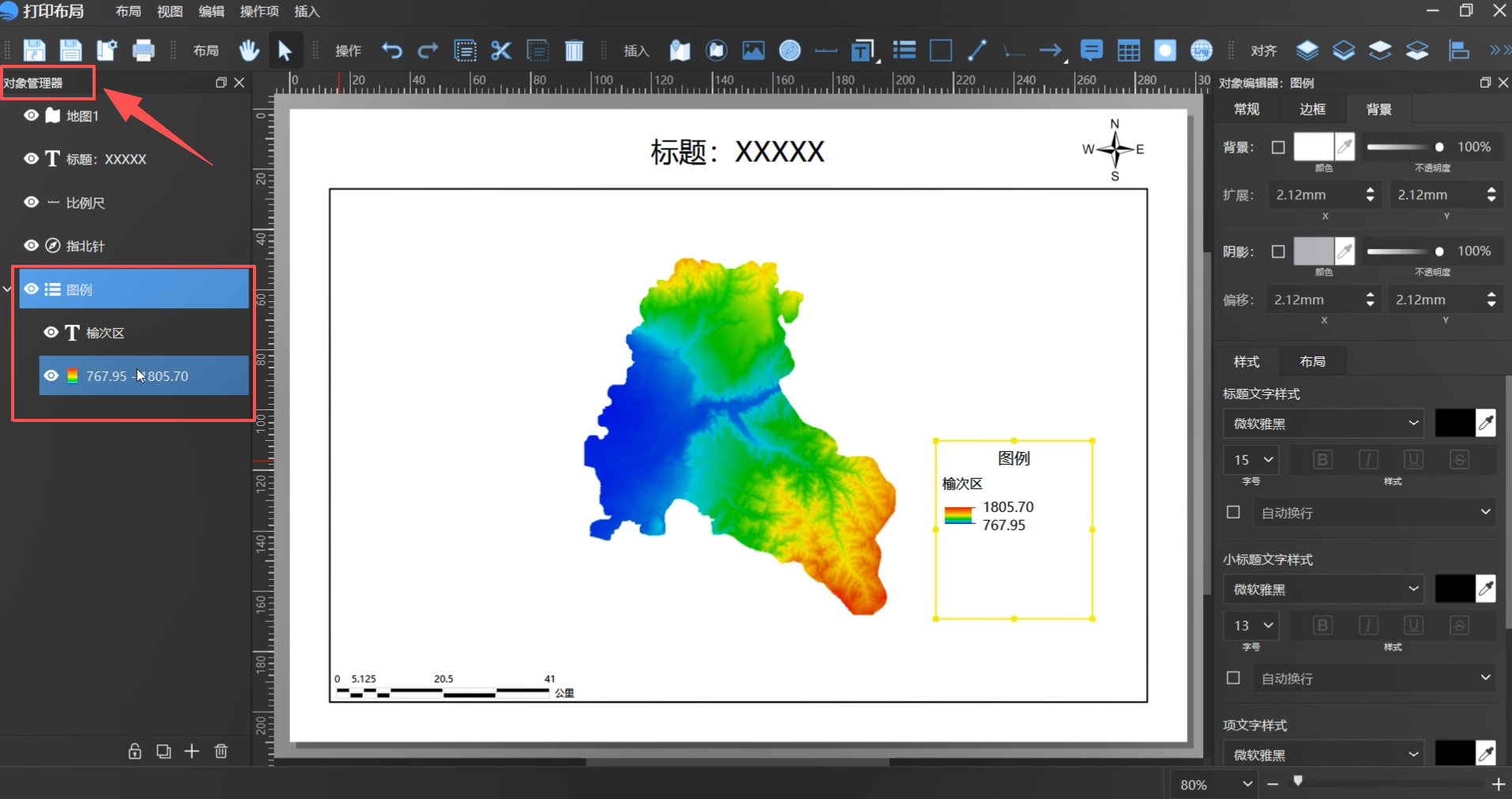

打开「对象管理器」，选中已插入的图例。

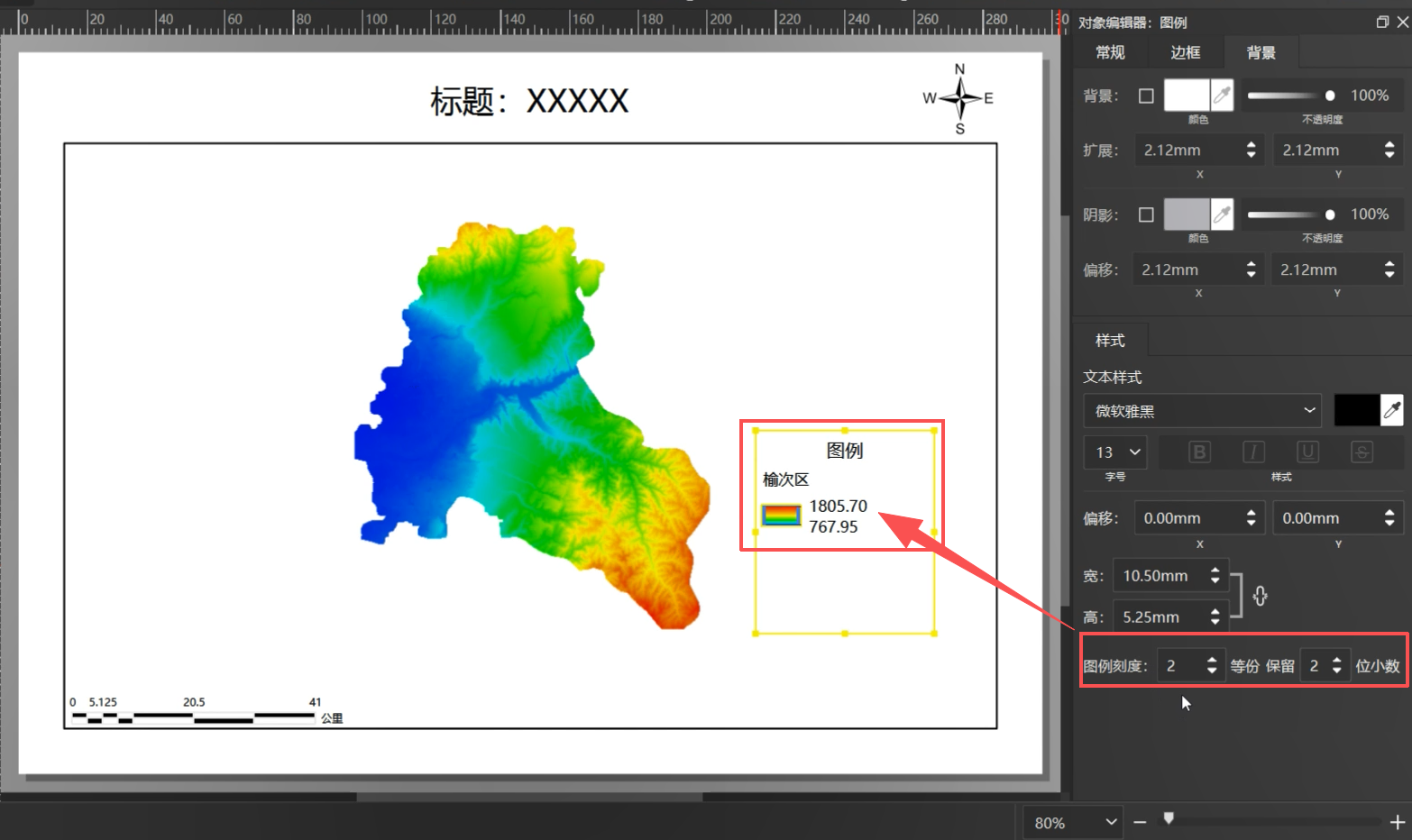

软件默认仅显示两个刻度，手动增加刻度数量，输入所需刻度数值。

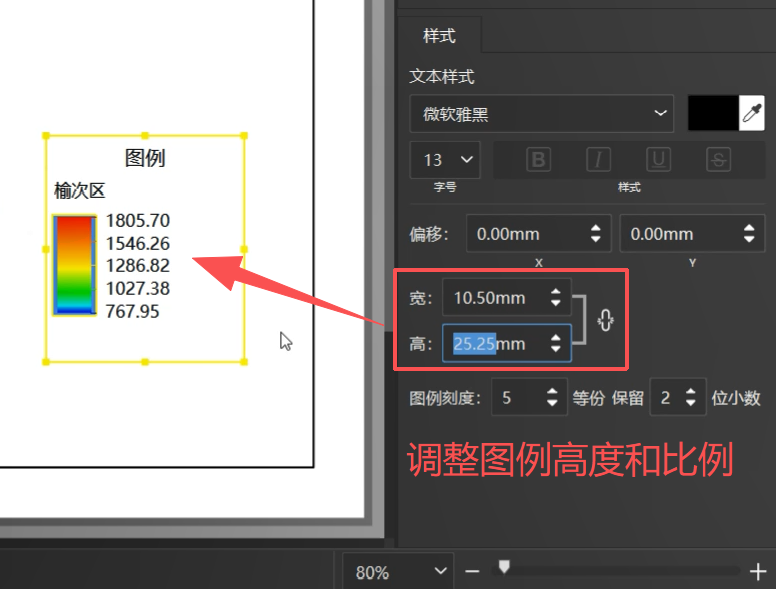

设置完成后滑动鼠标拉伸图例，调整柱状整体高度和比例，使展示效果均匀美观。

第四步：添加图例信息与边框

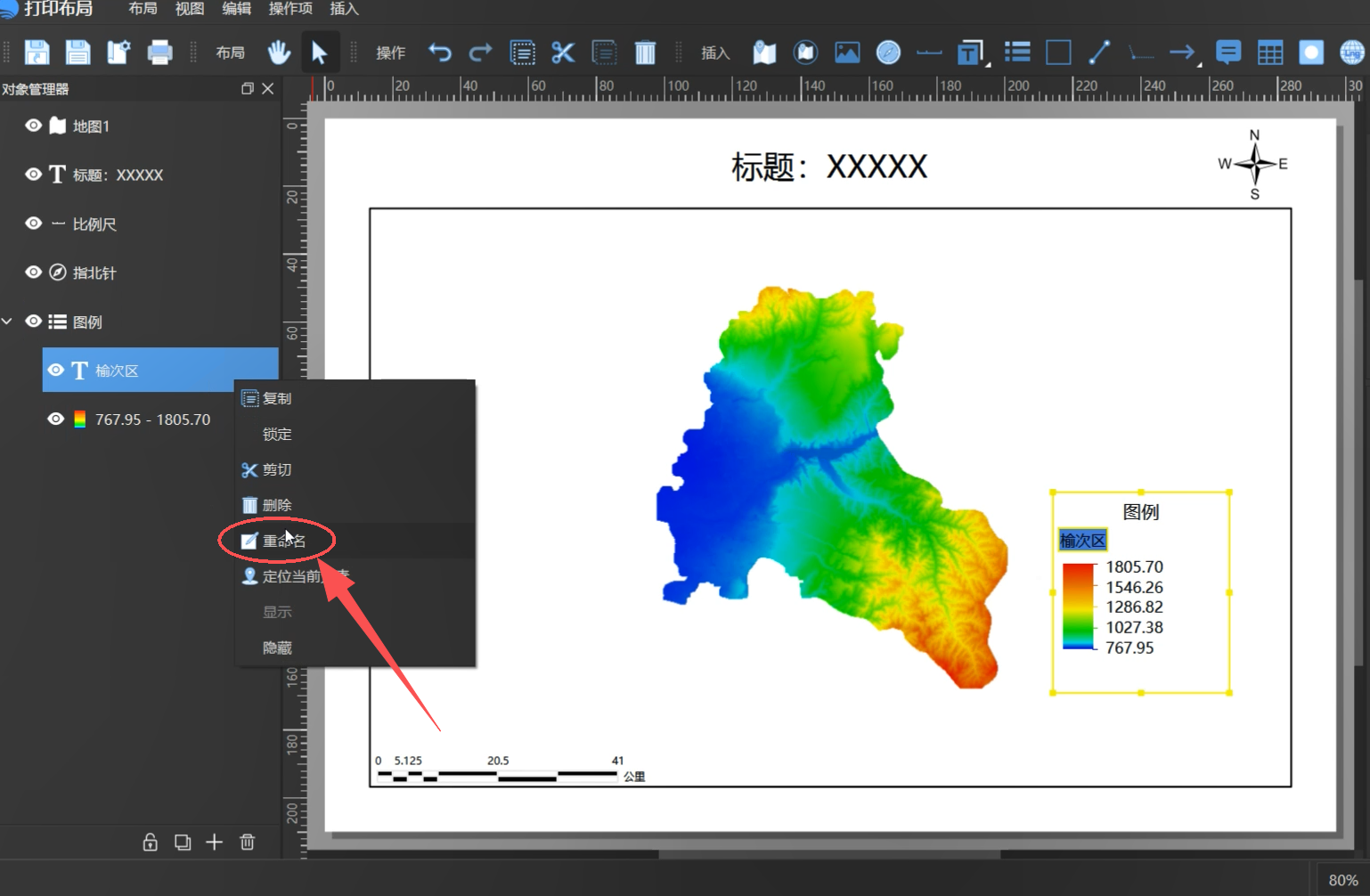

选中图例标题进行重命名编辑，输入对应信息。

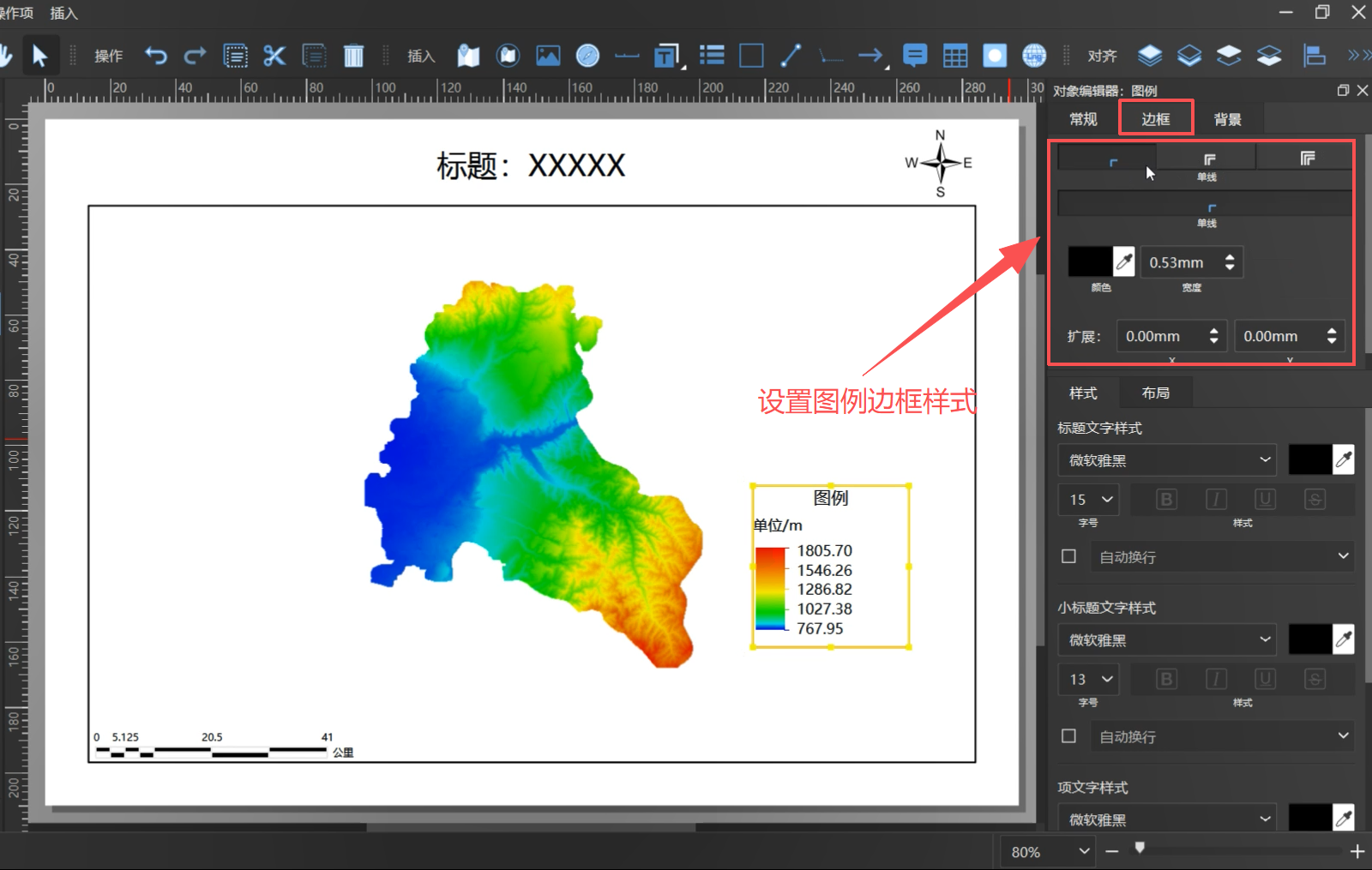

选中图例后点击「边框」，选择所需的边框类型即可。

第二部分：阶梯形高程图例制作（按等距间隔）

第一步：拾取高程数据

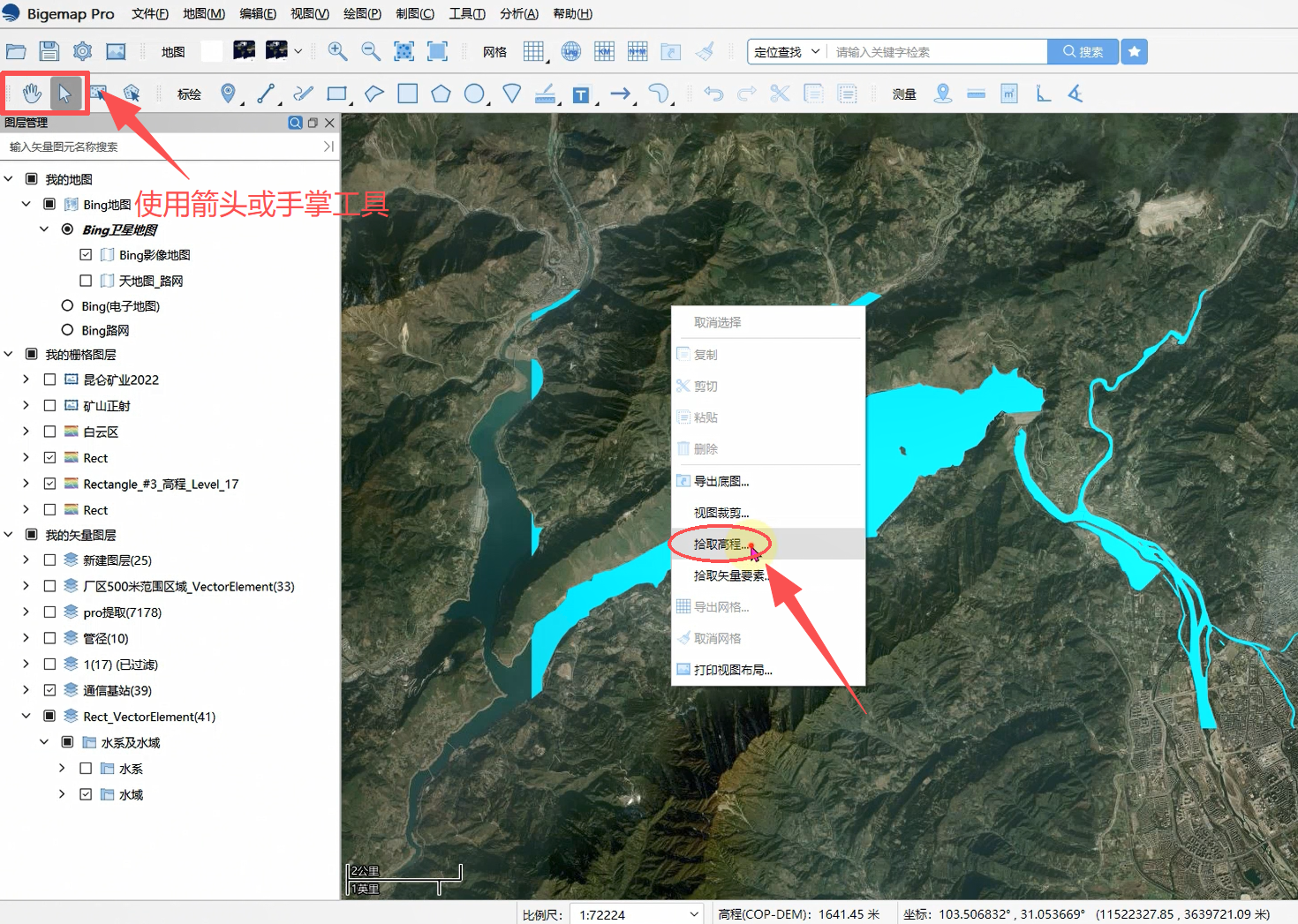

打开高程地形图，使用箭头或手掌工具选中地形图图层，右键选择「拾取高程」。

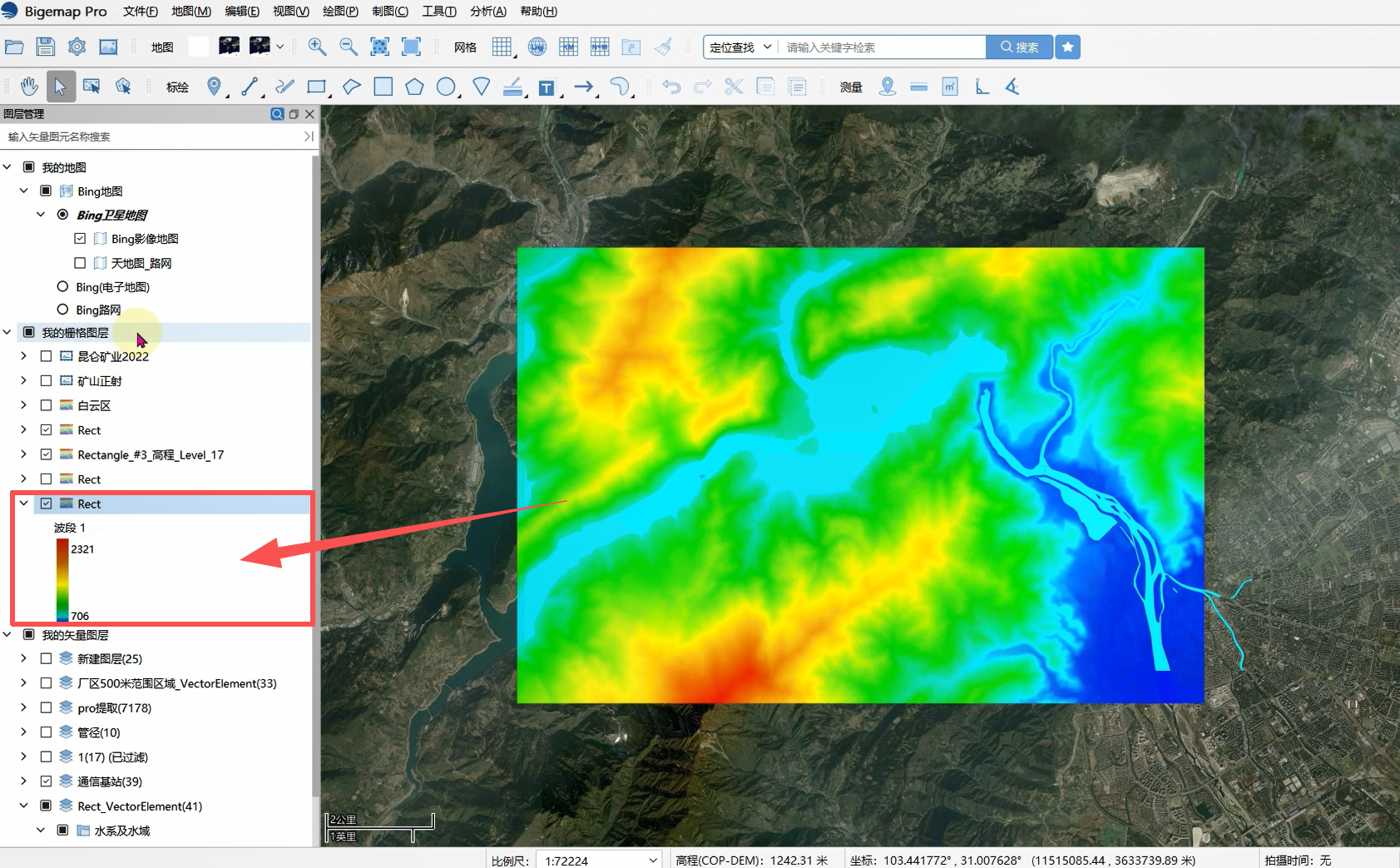

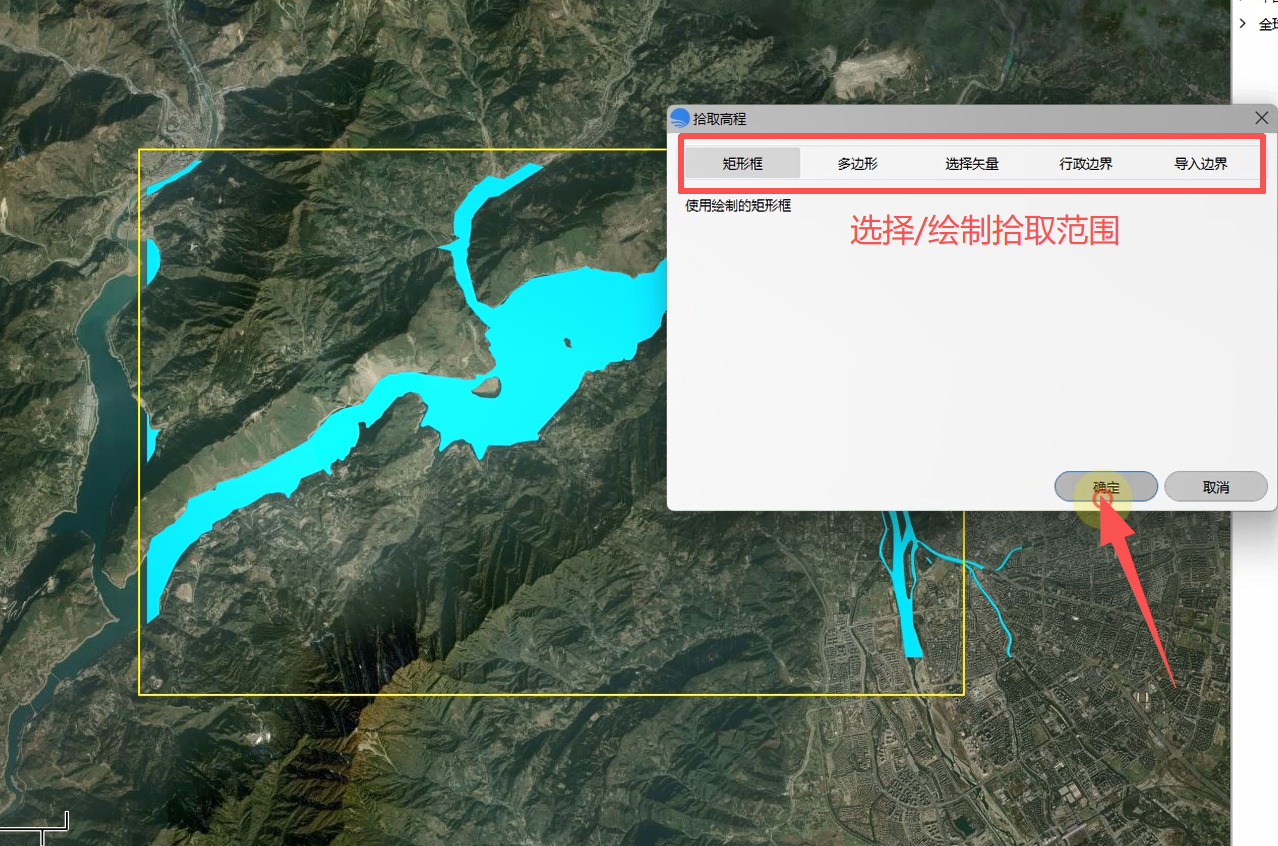

使用矩形框选工具框选需要制作图例的地形范围，等待加载完成，高程数据自动存入「我的栅格图层」。

第二步：图层渲染配色

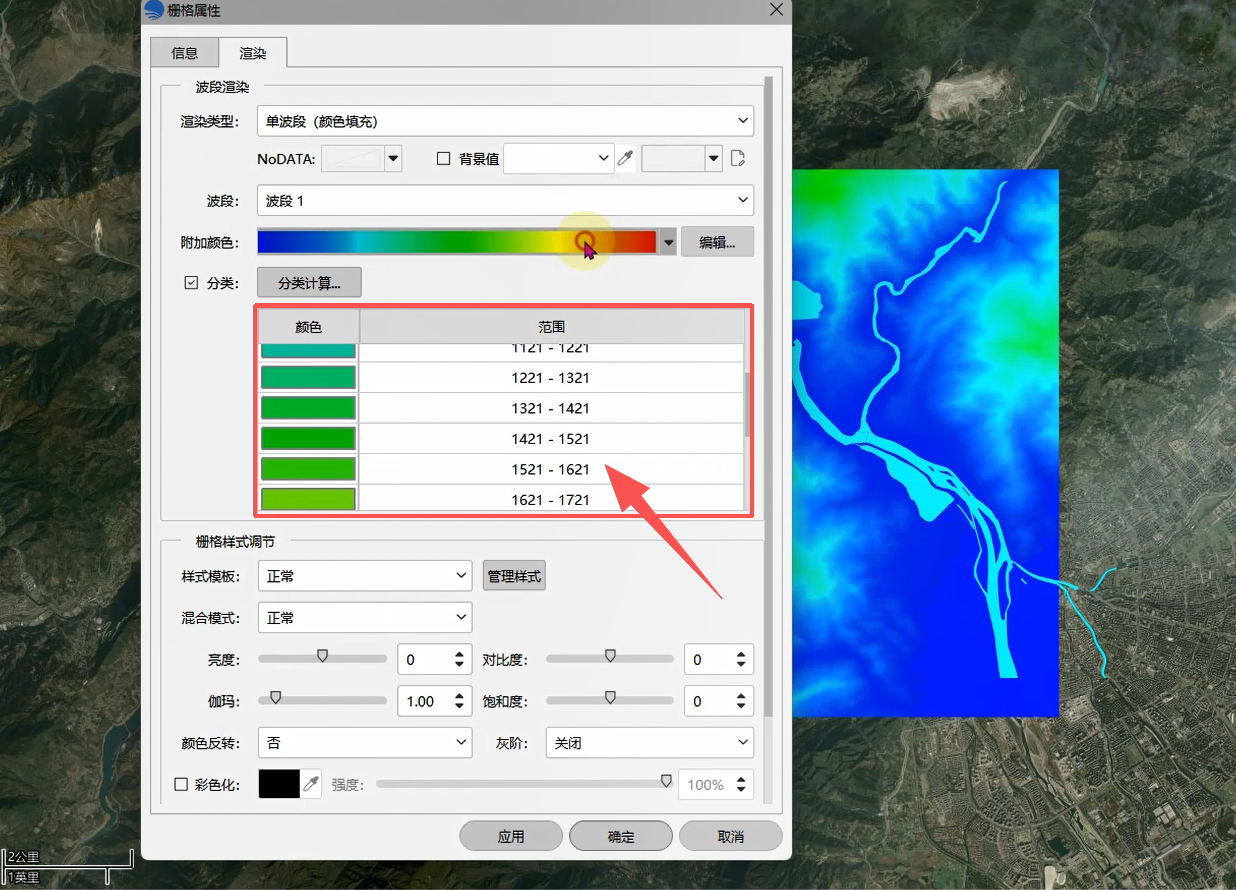

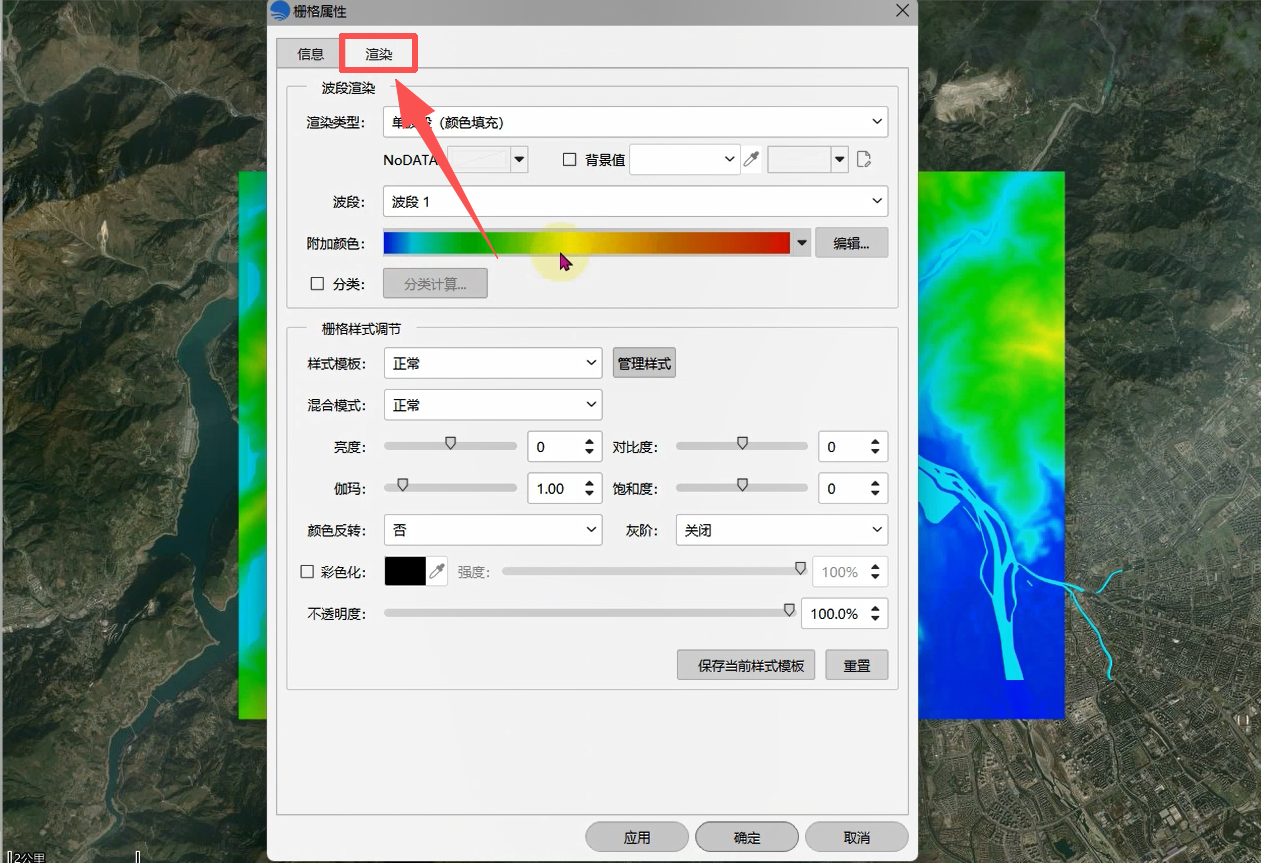

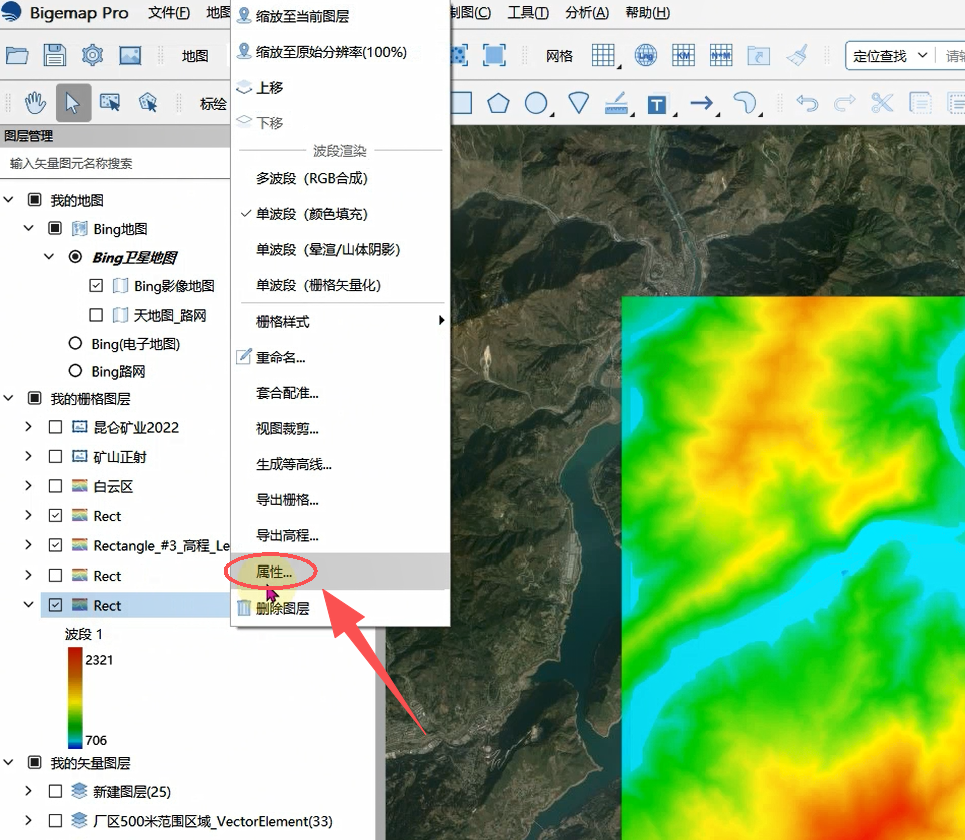

选中生成的高程图层，右键打开「属性」面板，进入「渲染设置」。

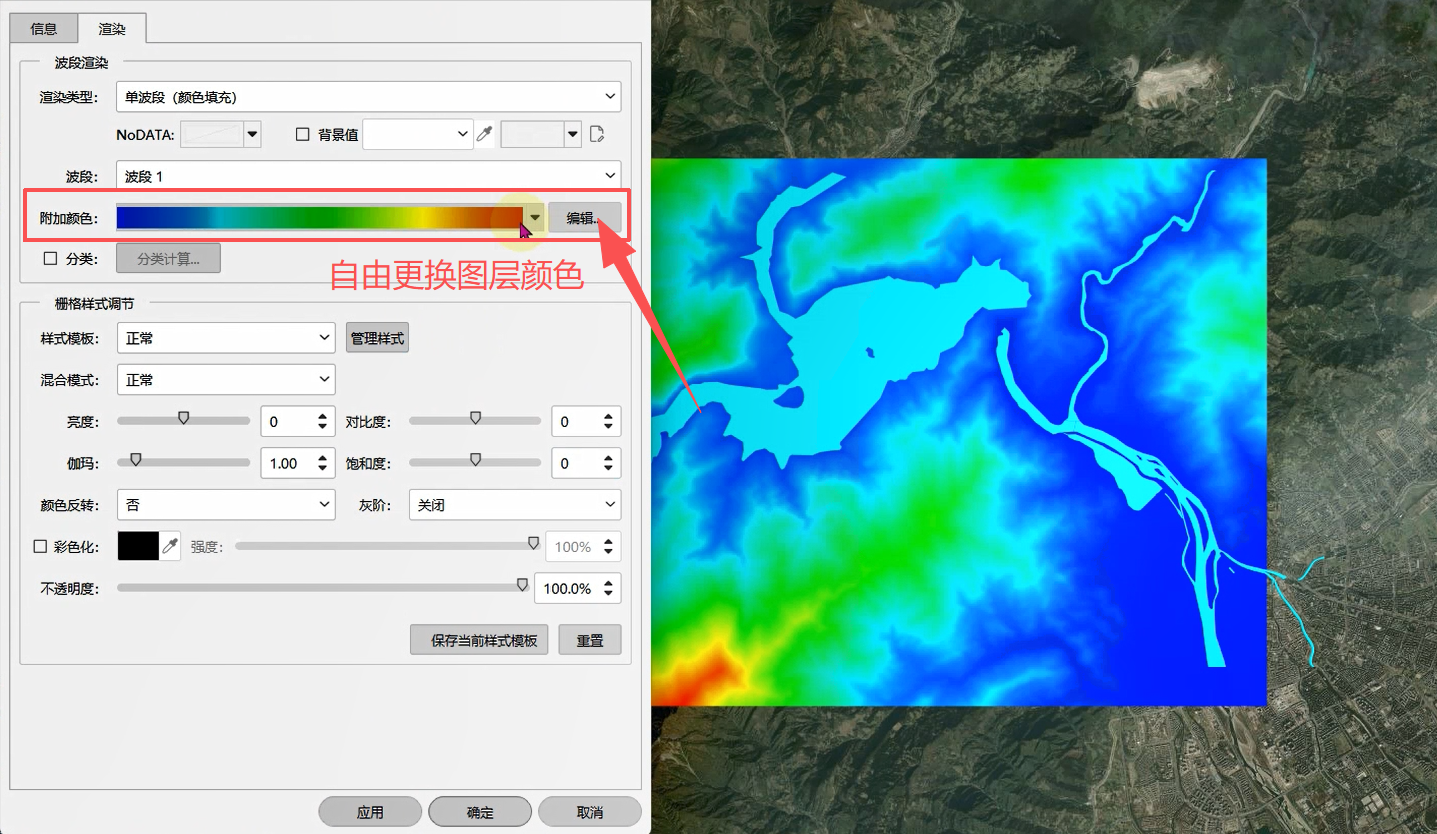

可自由更换图层颜色，点击应用后地图地形色彩同步更改，按需调整即可。

第三步：等距分段设置

重点操作：

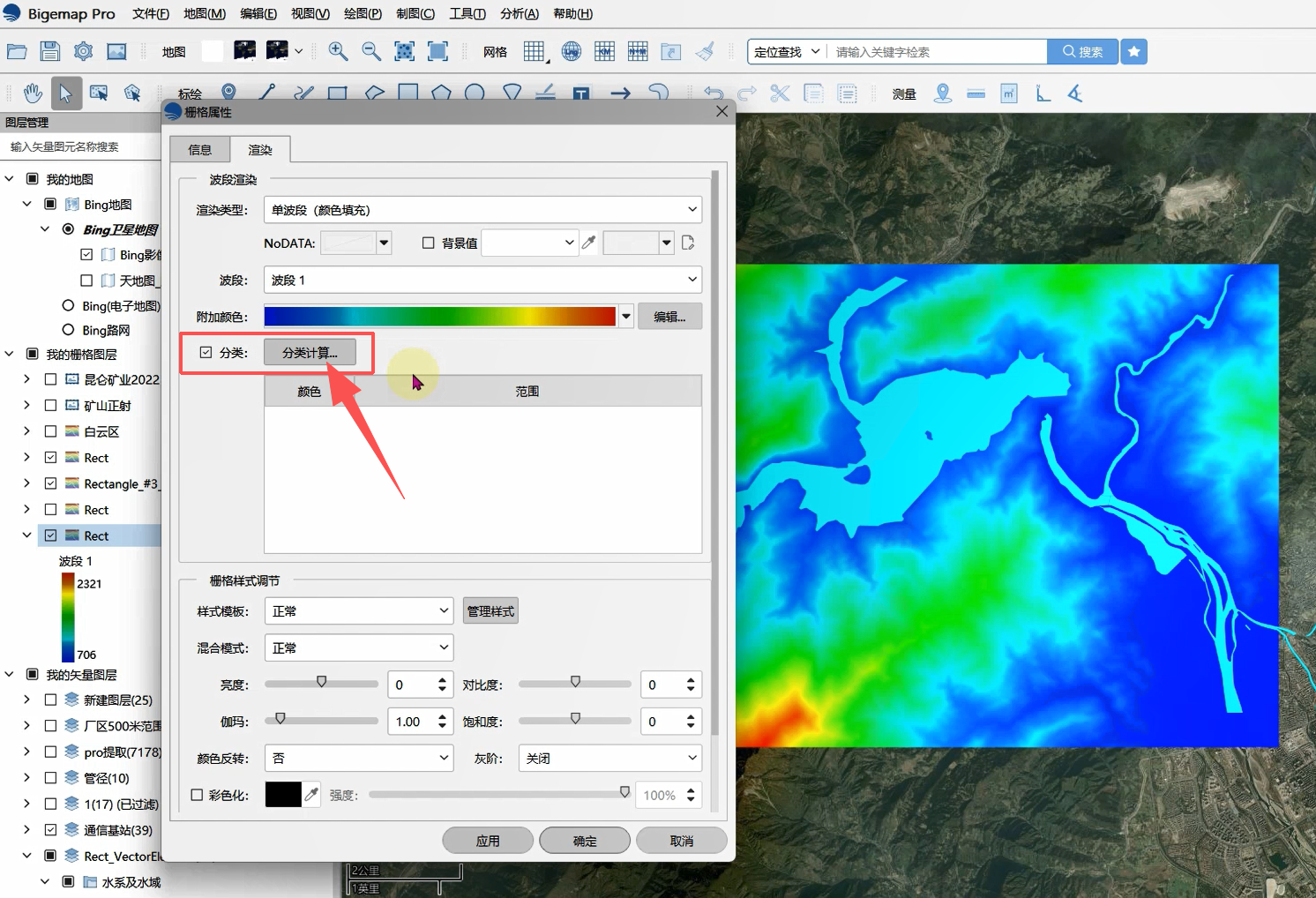

1.勾选「分类」，点击「分类计算」，进入分段设置界面。

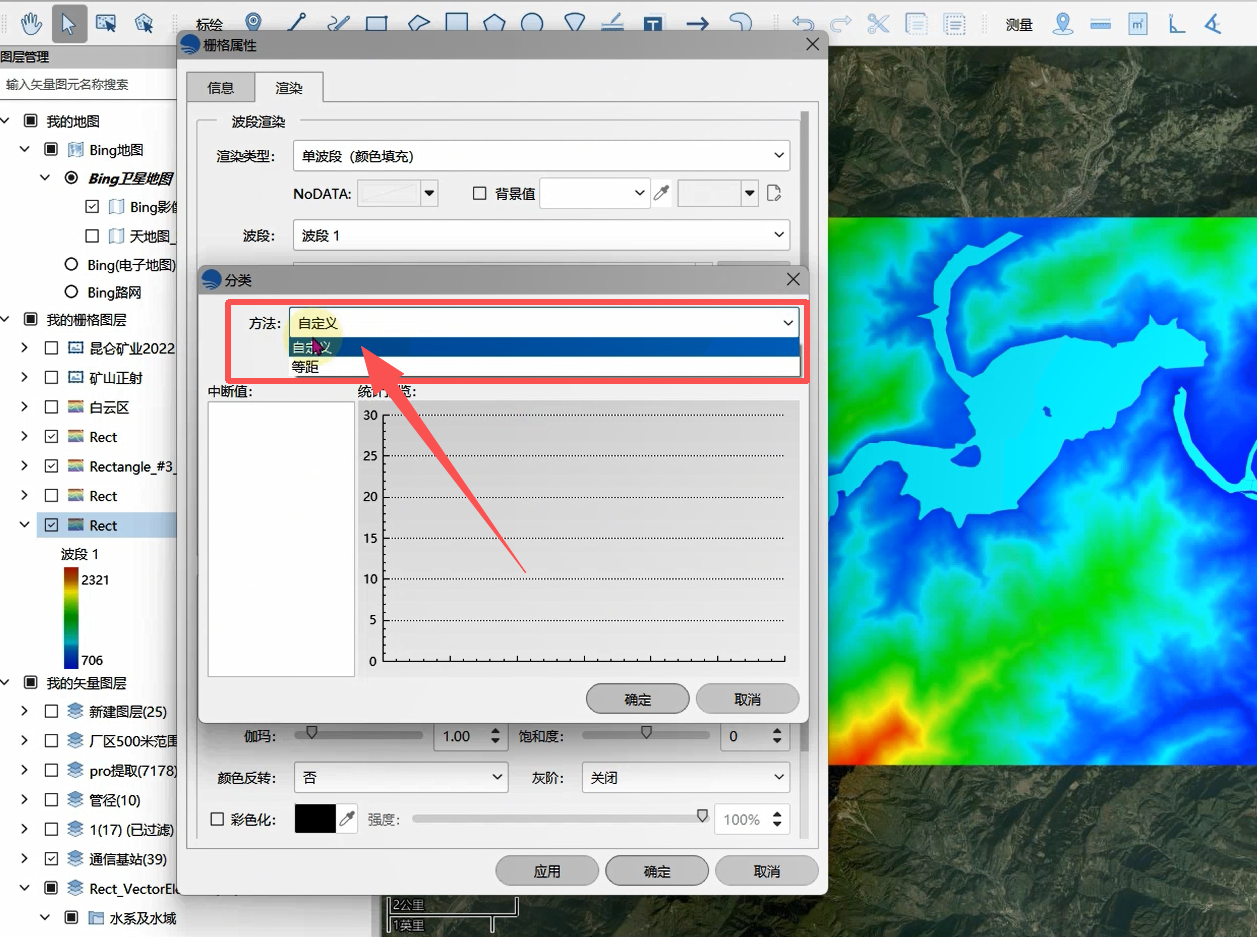

2.分段模式包含「自定义」和「等距」两种：

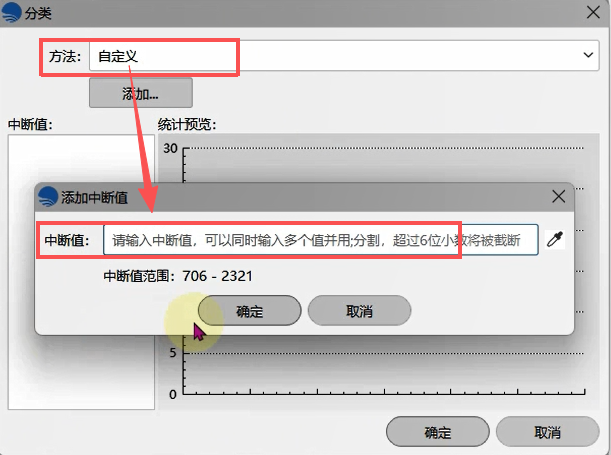

自定义：根据中段值手动分段。

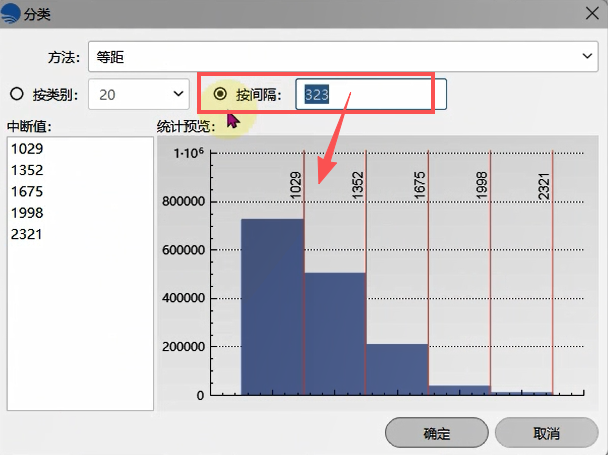

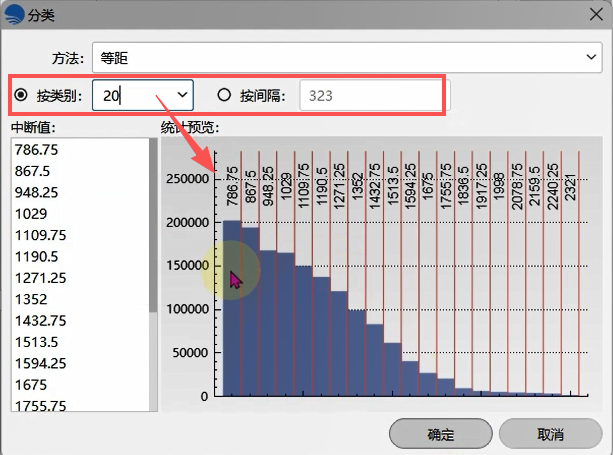

等距：分为「类别」和「间隔」两种生成方式。类别：自定义梯度总数。间隔：固定梯度差值。

3.以按间隔为例，系统自动生成对应阶梯梯度。

第四步：自定义配色与保存模板

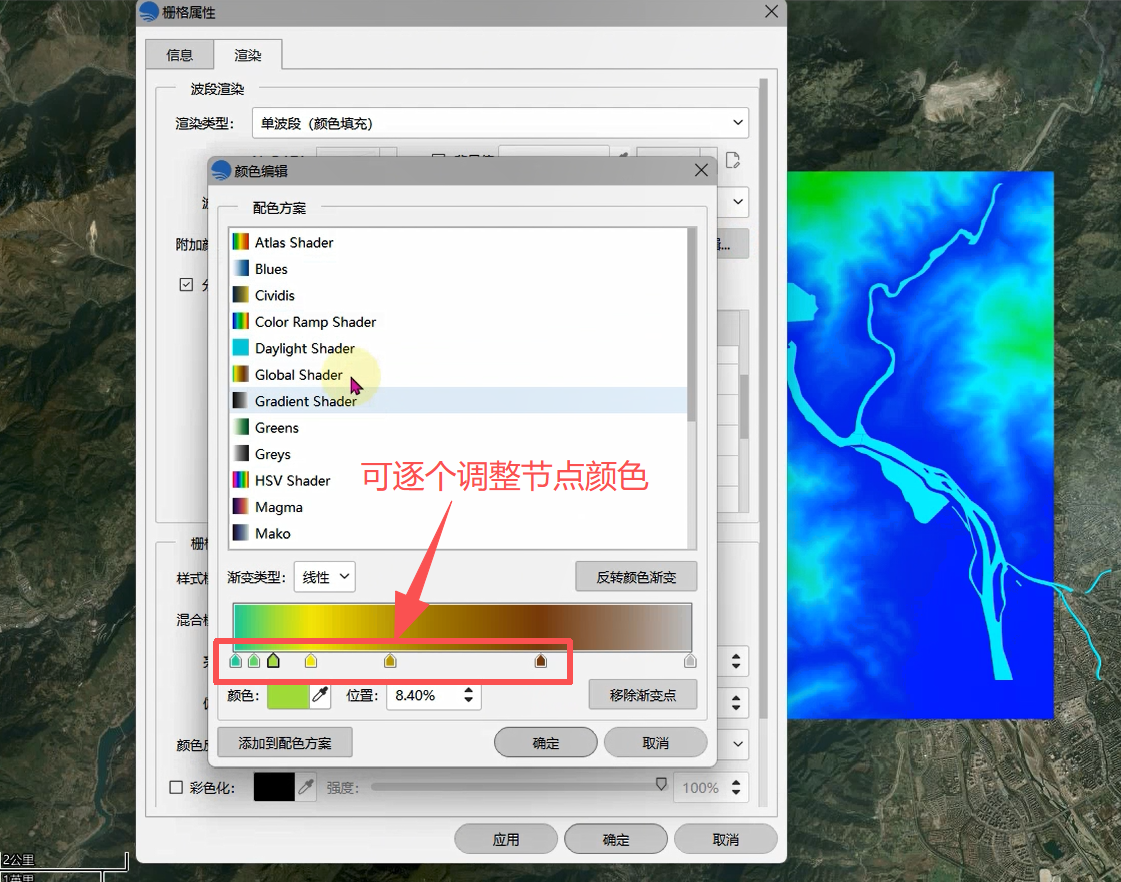

梯度生成后，逐个调整节点颜色自定义地形渲染配色。

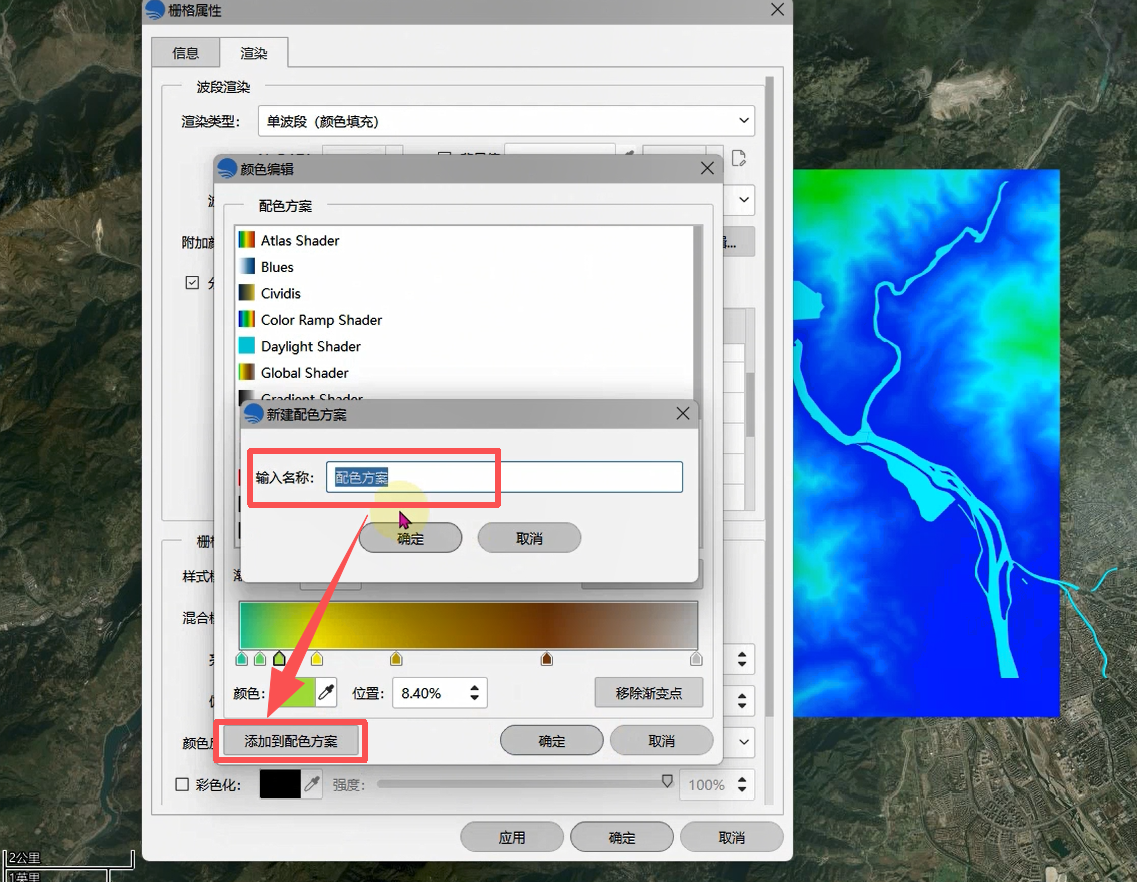

配色调试完成后点击「添加配色方案」，自定义名称保存设置，后续同类高程数据可直接套用。

第五步：视图布局调整

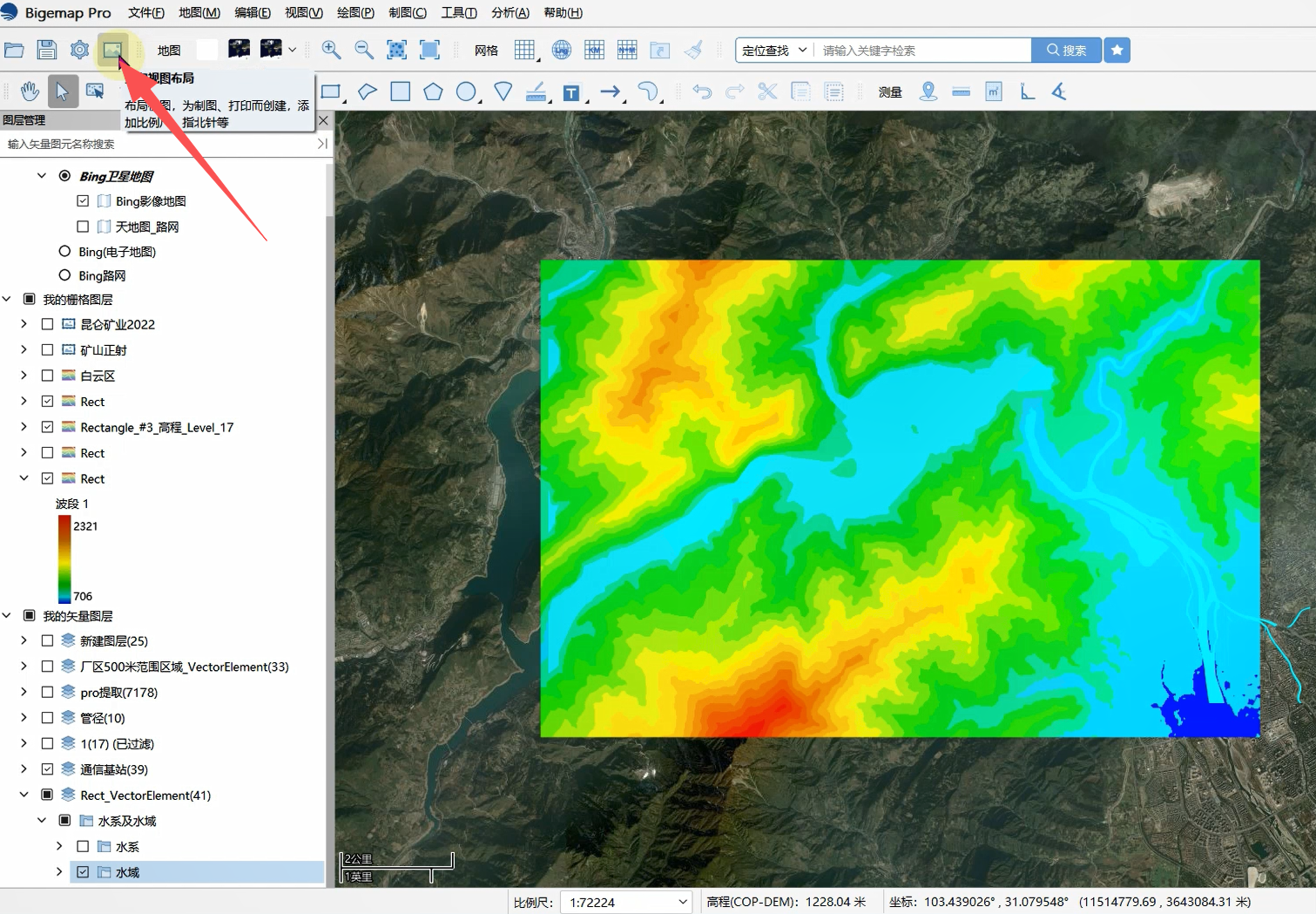

配色完成后可叠加水系、项目等辅助数据丰富图纸内容。点击「视图布局」→「新建布局」。

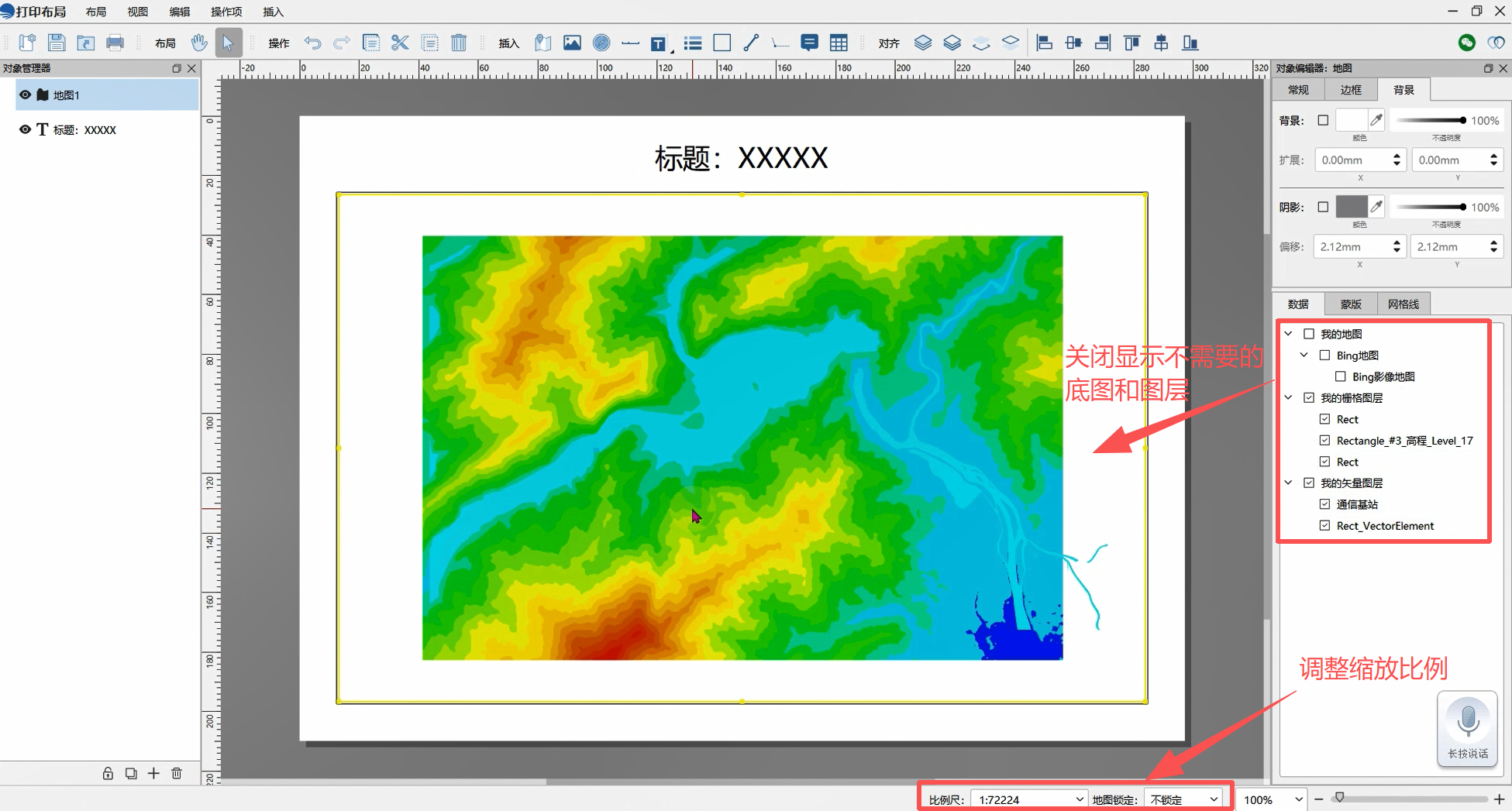

系统自动定位地形数据，手动缩放至合适比例，不需要的底图和图层直接关闭显示。

第六步：插入阶梯图例

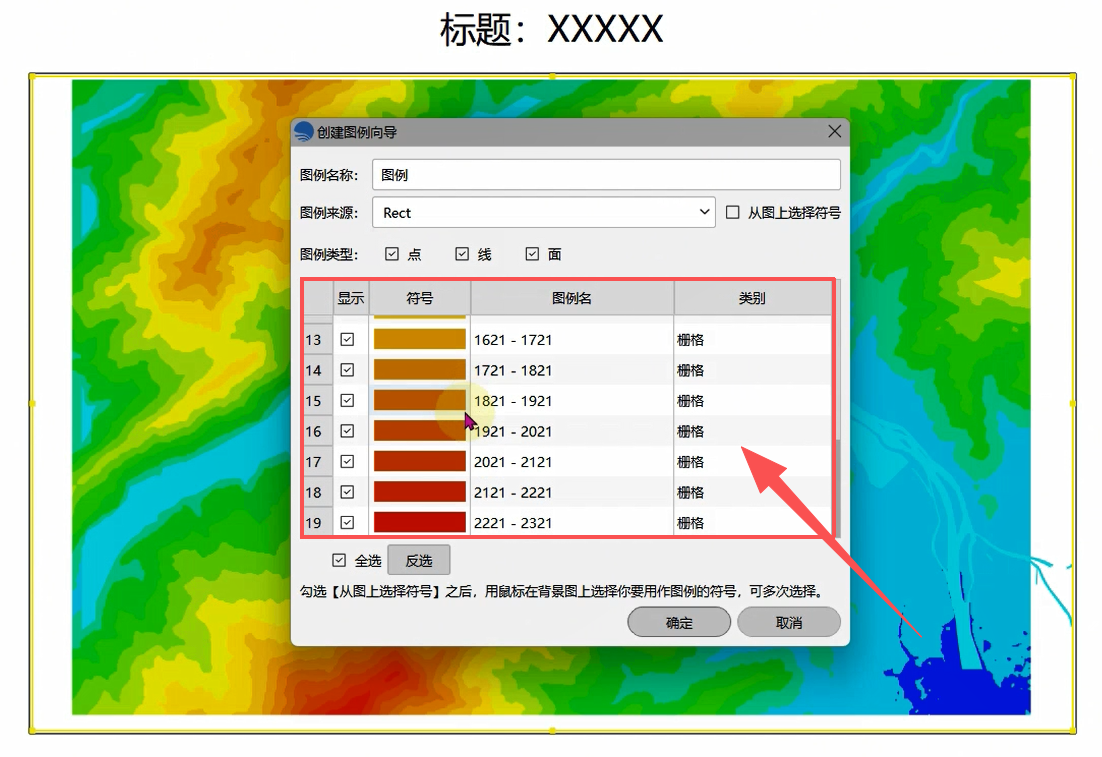

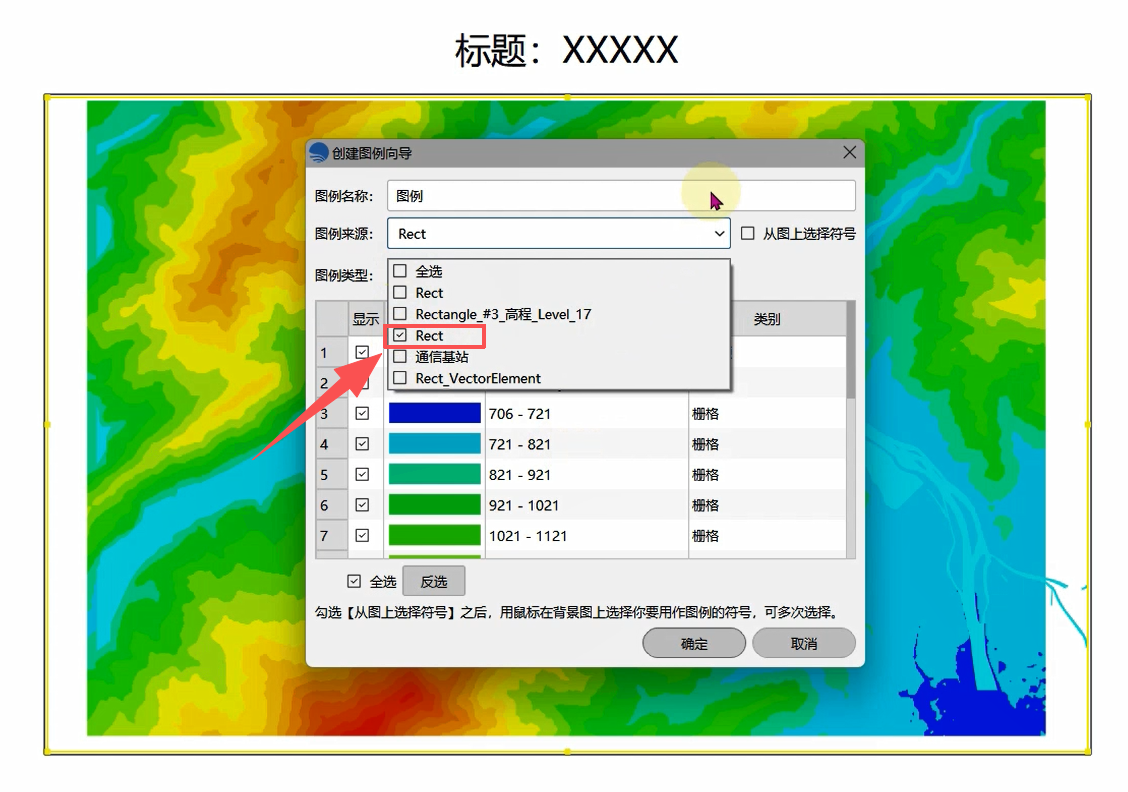

点击「插入」→「插入图例」，取消全选，仅勾选高程地形数据，系统即显示每一个梯度的图例，点击确定添加至地图。

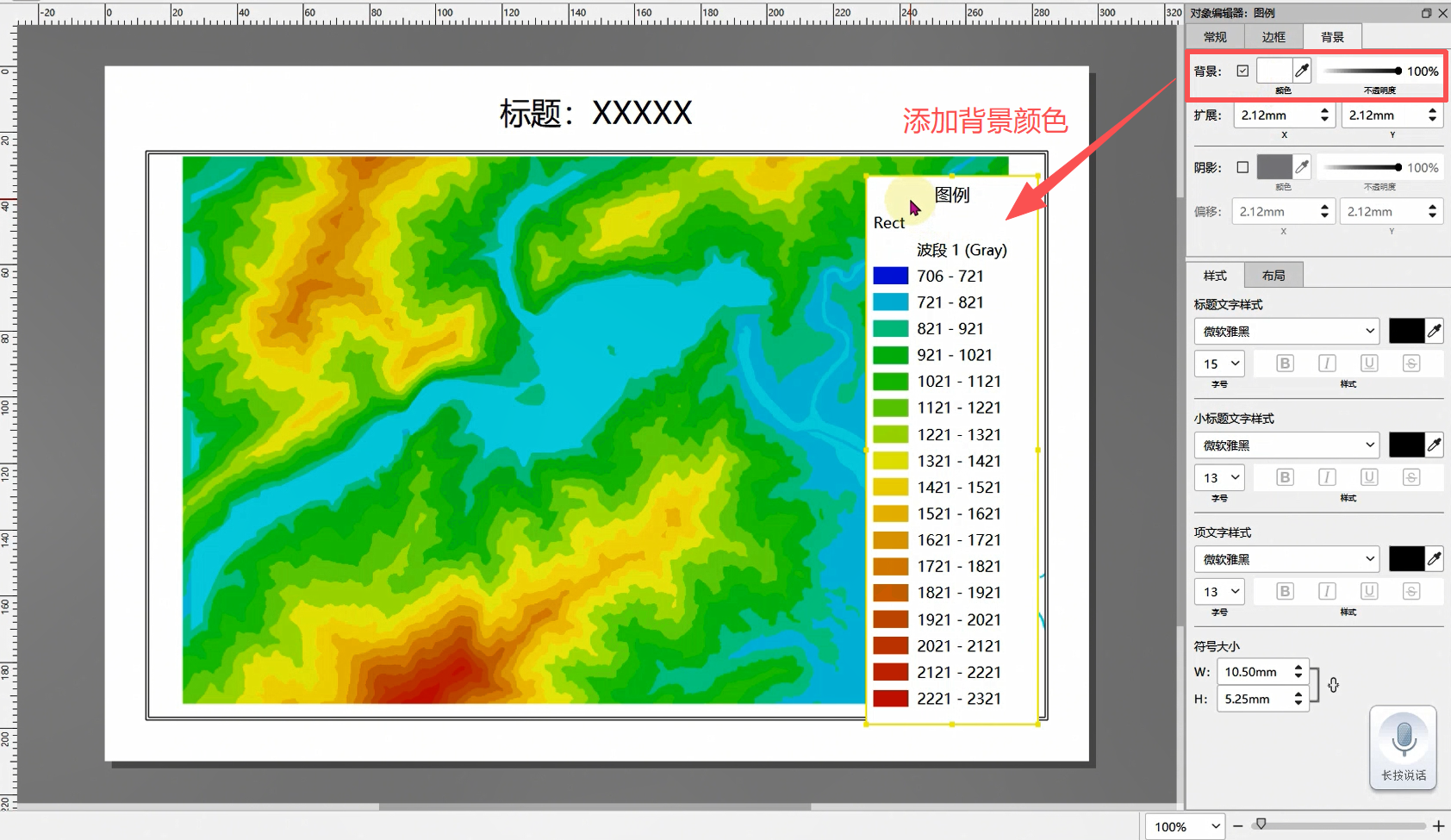

为提升辨识度，可为图例添加背景颜色。

第七步：图例精调

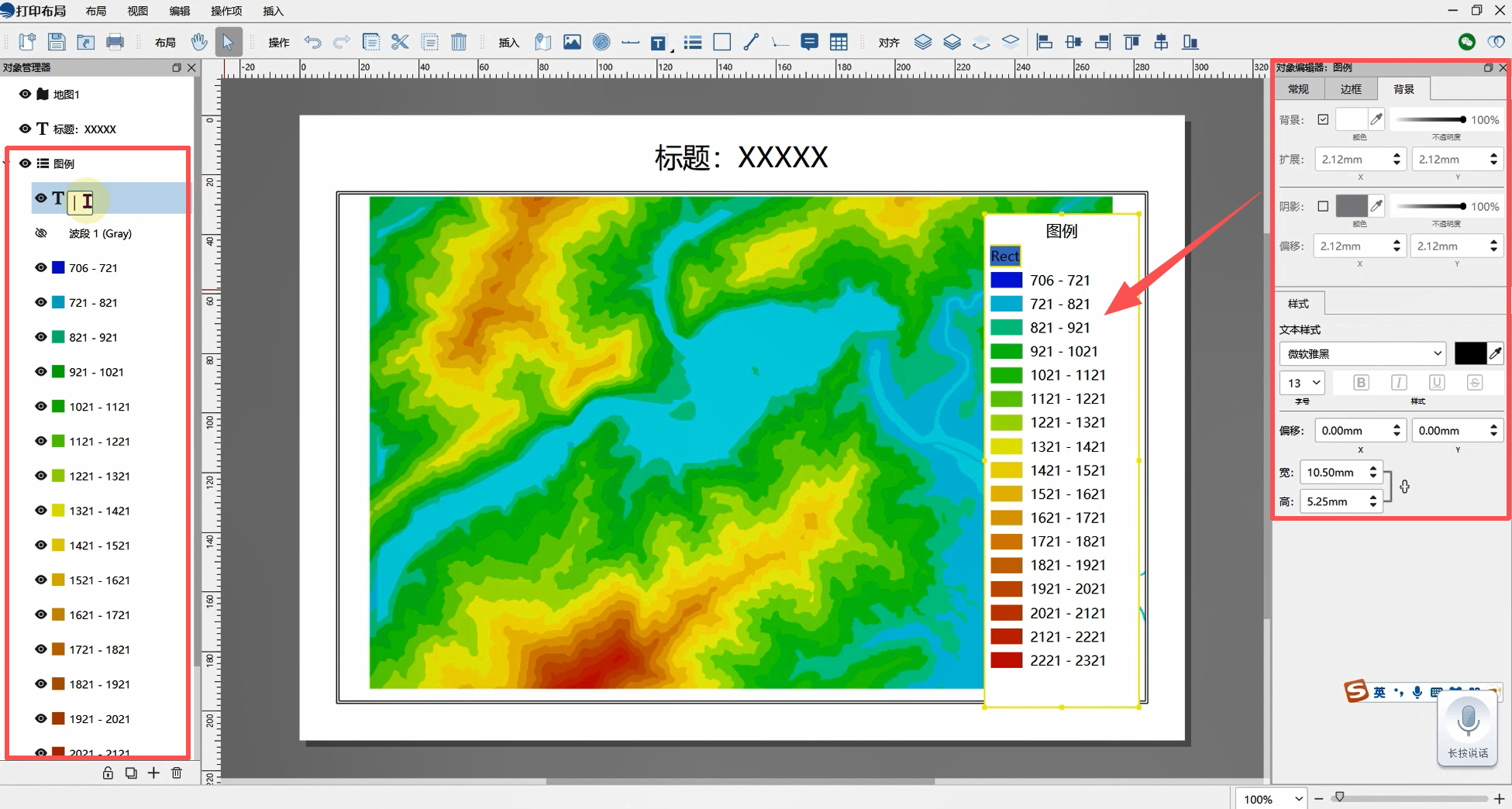

在「对象管理器」中：

1.删除多余标签层。

2.自定义修改图例名称，界面文字实时同步更新。

3.按需缩放图例整体尺寸。

4.调小图例文字后色块大小不变，通过「符号大小」和「高度」参数调整色块尺寸，使图例整体协调。

5.调整完成后将图例移动至布局适中位置。

第八步：辅助要素添加与导出

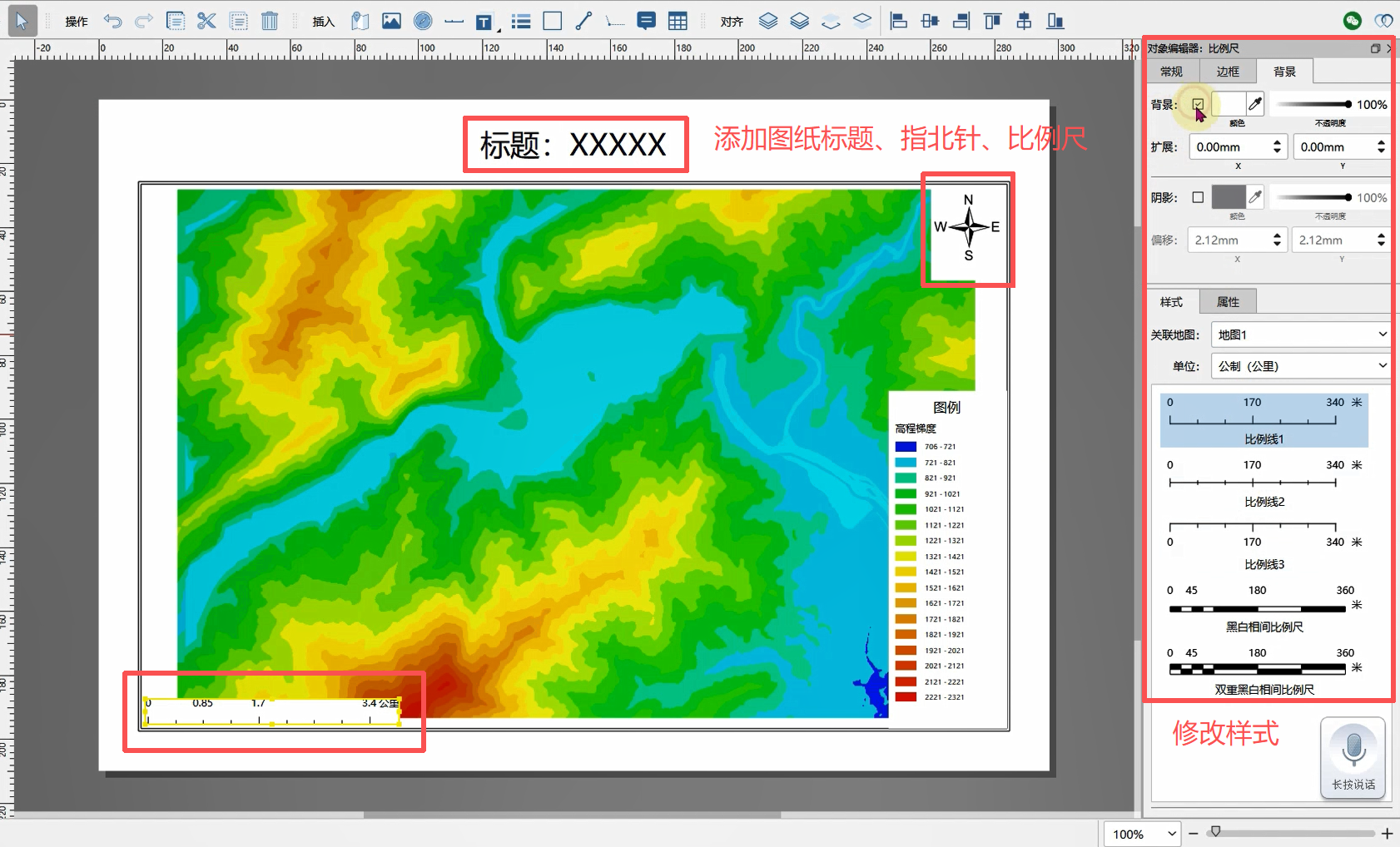

根据制图需求添加图纸标题、指北针、比例尺等专业要素。

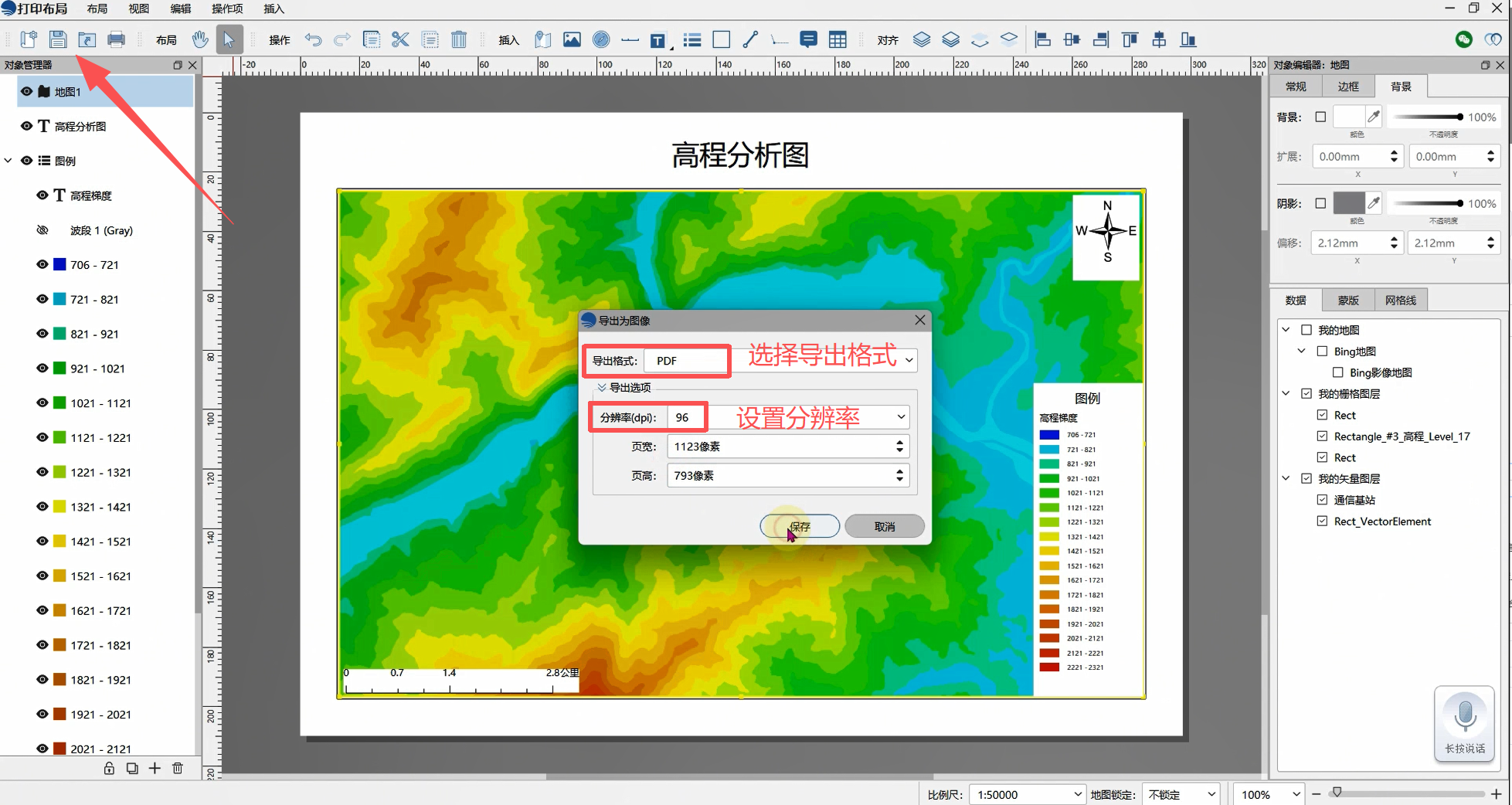

全部调整完成后，点击左上角「导出」，选择 TIFF、JPG、PNG、PDF 等格式导出文件。

总结

1.标准柱状高程图例制作流程为：新建布局 → 插入图例 → 调整刻度与柱状尺寸 → 添加信息与边框。

2.阶梯形高程图例制作流程为：拾取高程 → 渲染配色 → 等距分段（设置间隔值）→ 自定义配色保存 → 新建布局 → 插入阶梯图例 → 精调尺寸与位置 → 添加辅助要素 → 导出。

3.关键点在于「分类计算」中的等距分段模式，通过设置固定间隔值自动生成均匀梯度，配合自定义配色方案实现规范化的阶梯形高程图例出图。
