第一步：高程提取与等高线生成

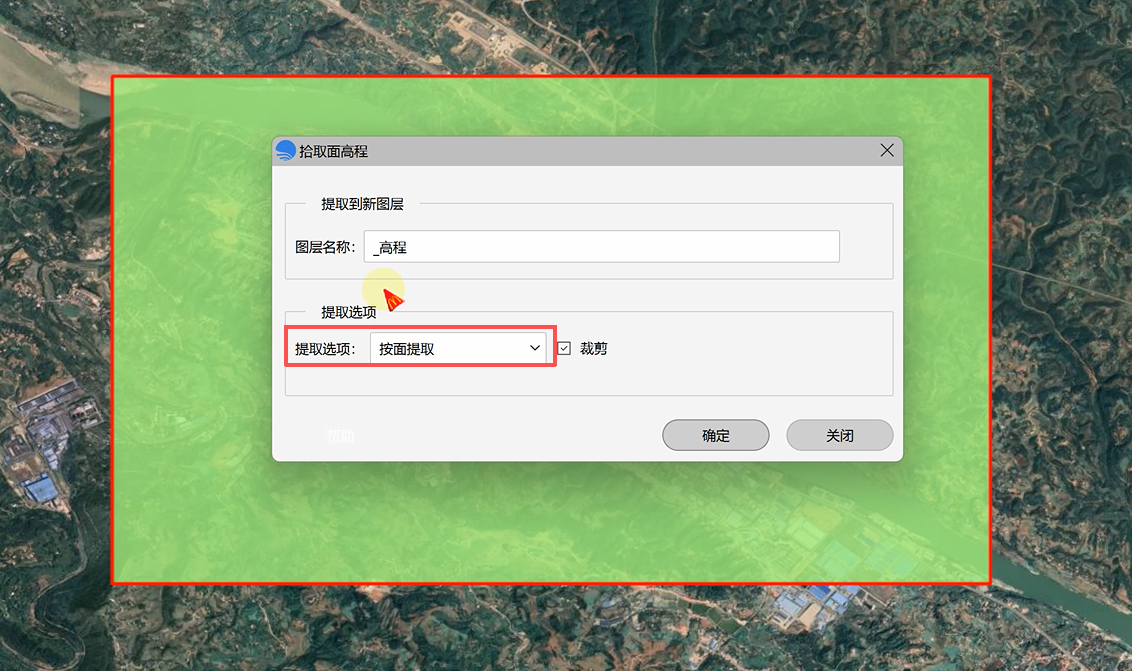

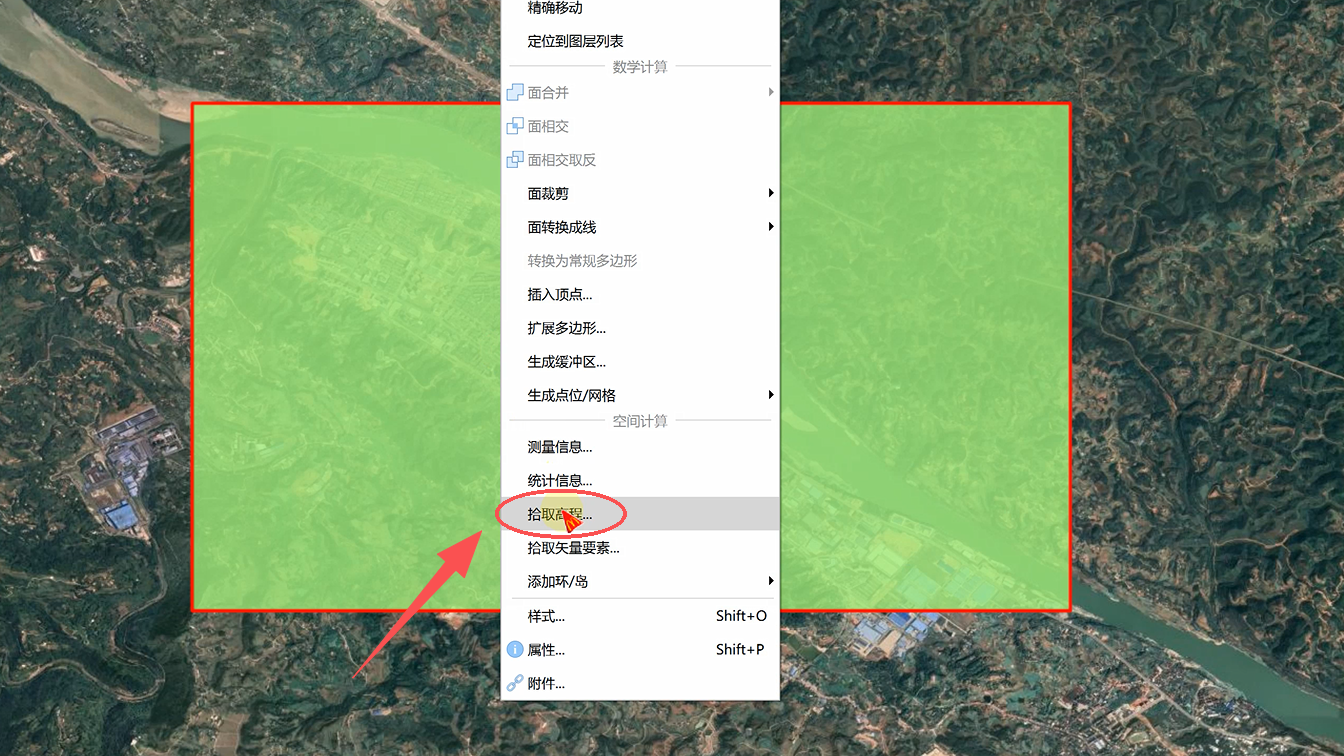

1.选中项目区范围，右键选择「拾取高程」，以面域为单位提取整个项目区的高程数据。

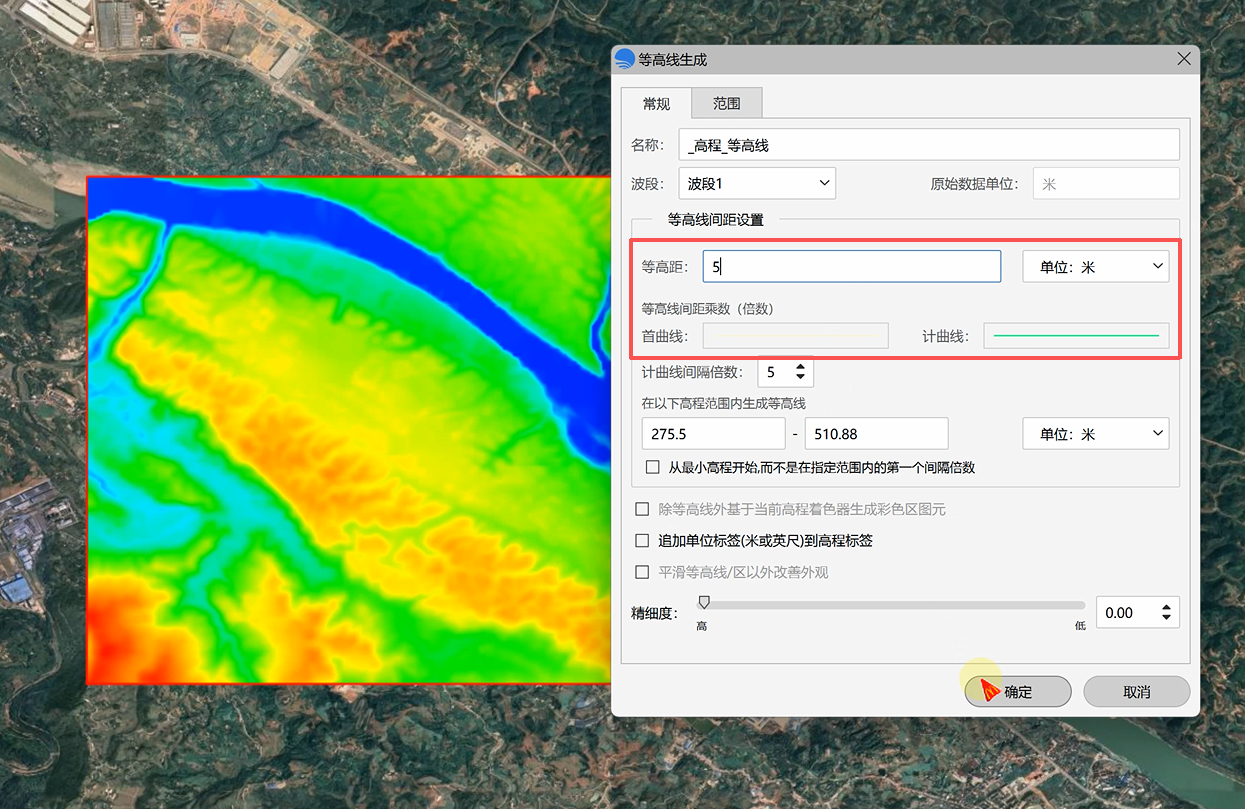

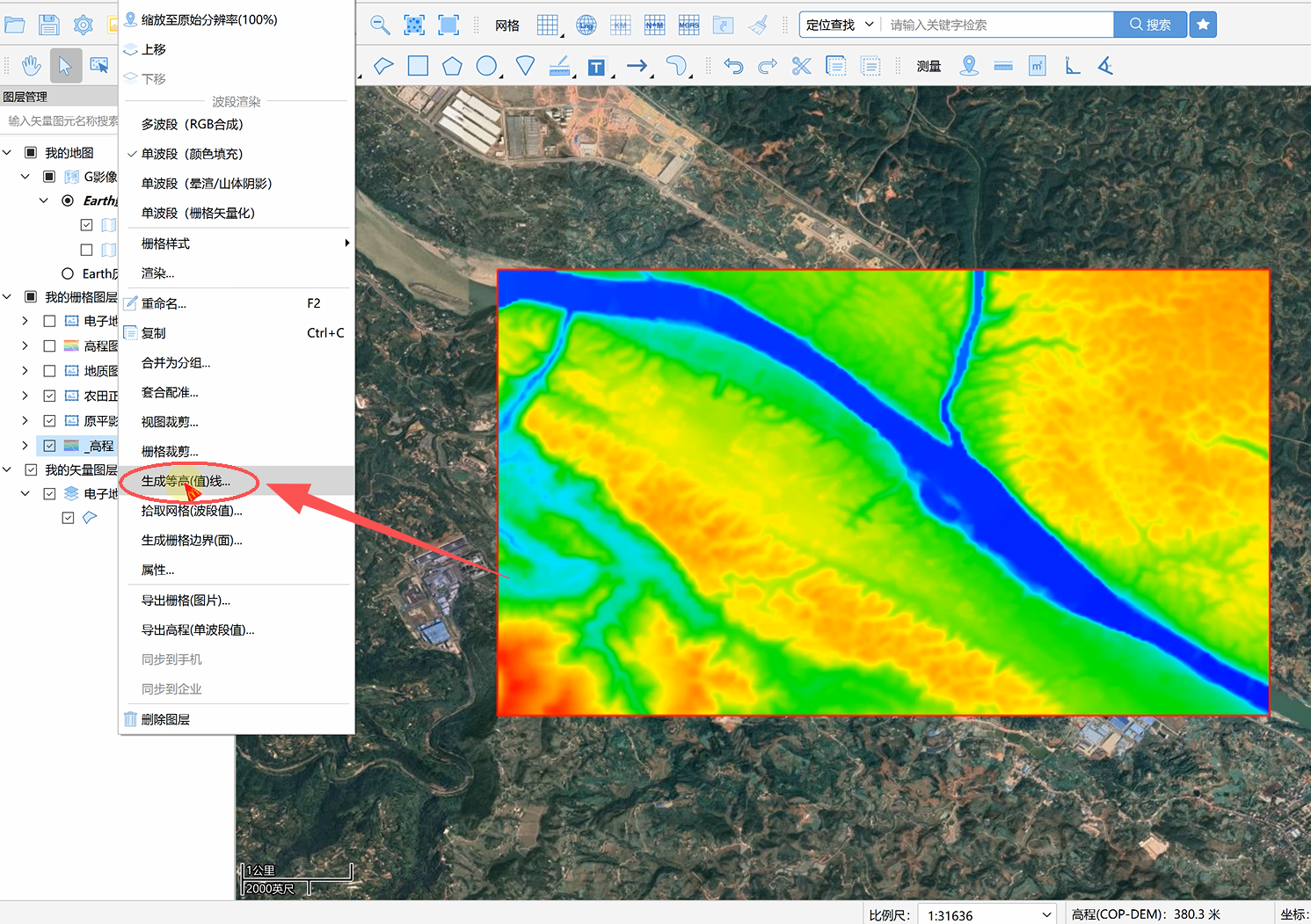

2.提取完成后在左侧图层处右键选择「生成等高线」，根据项目需求设置等高距（本例以 5 米为例）。首曲线、计曲线的颜色参数可按需修改，确认后完成等高线生成。

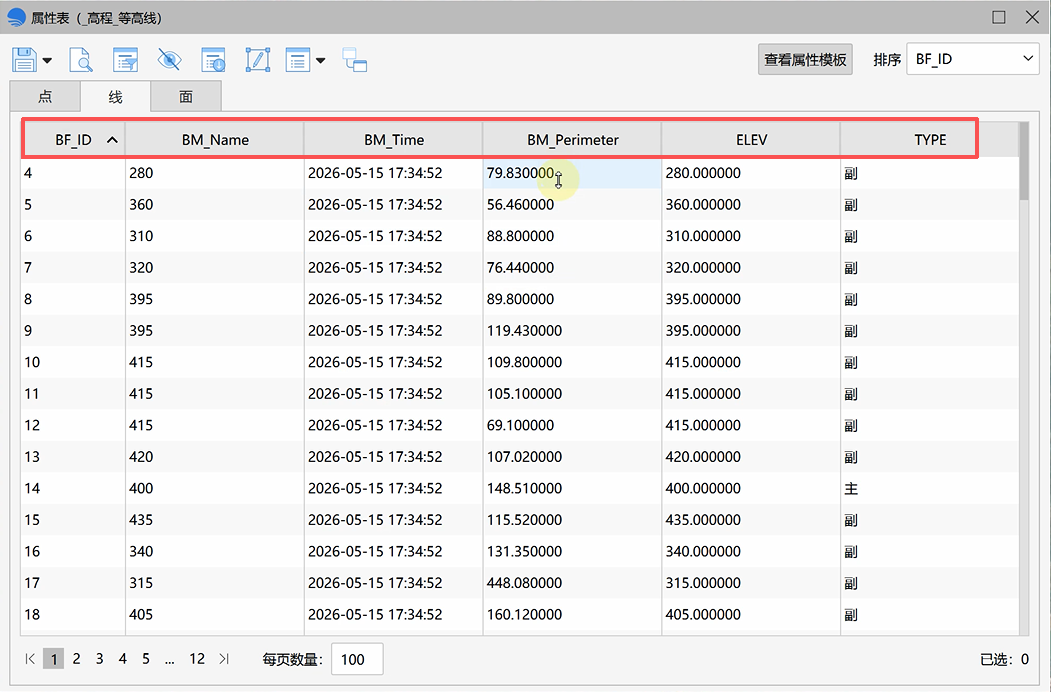

3.生成后可在属性表中查看完整的等高线高程数值。

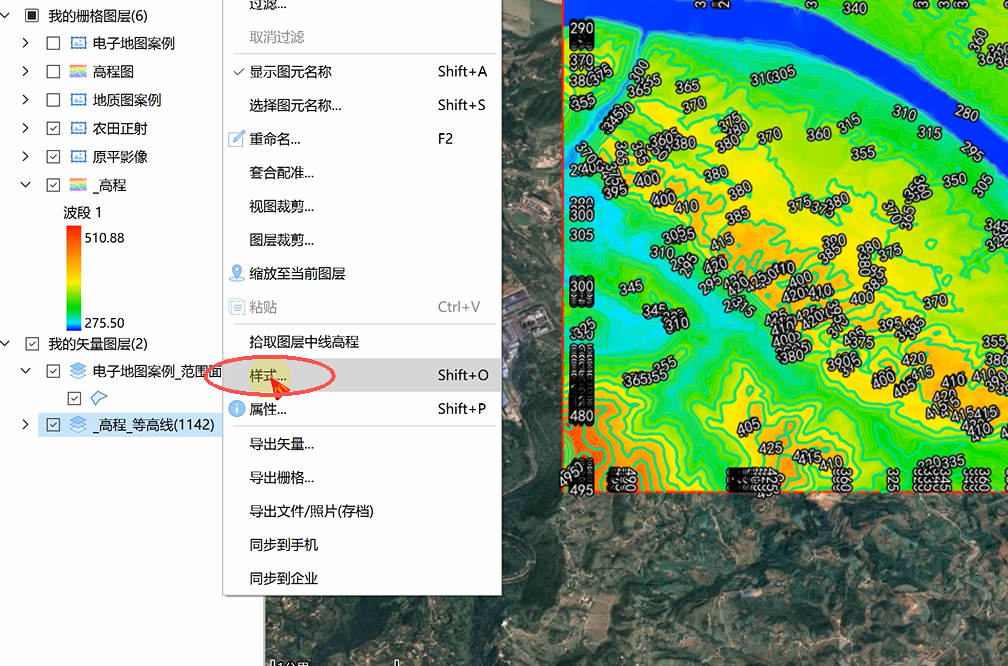

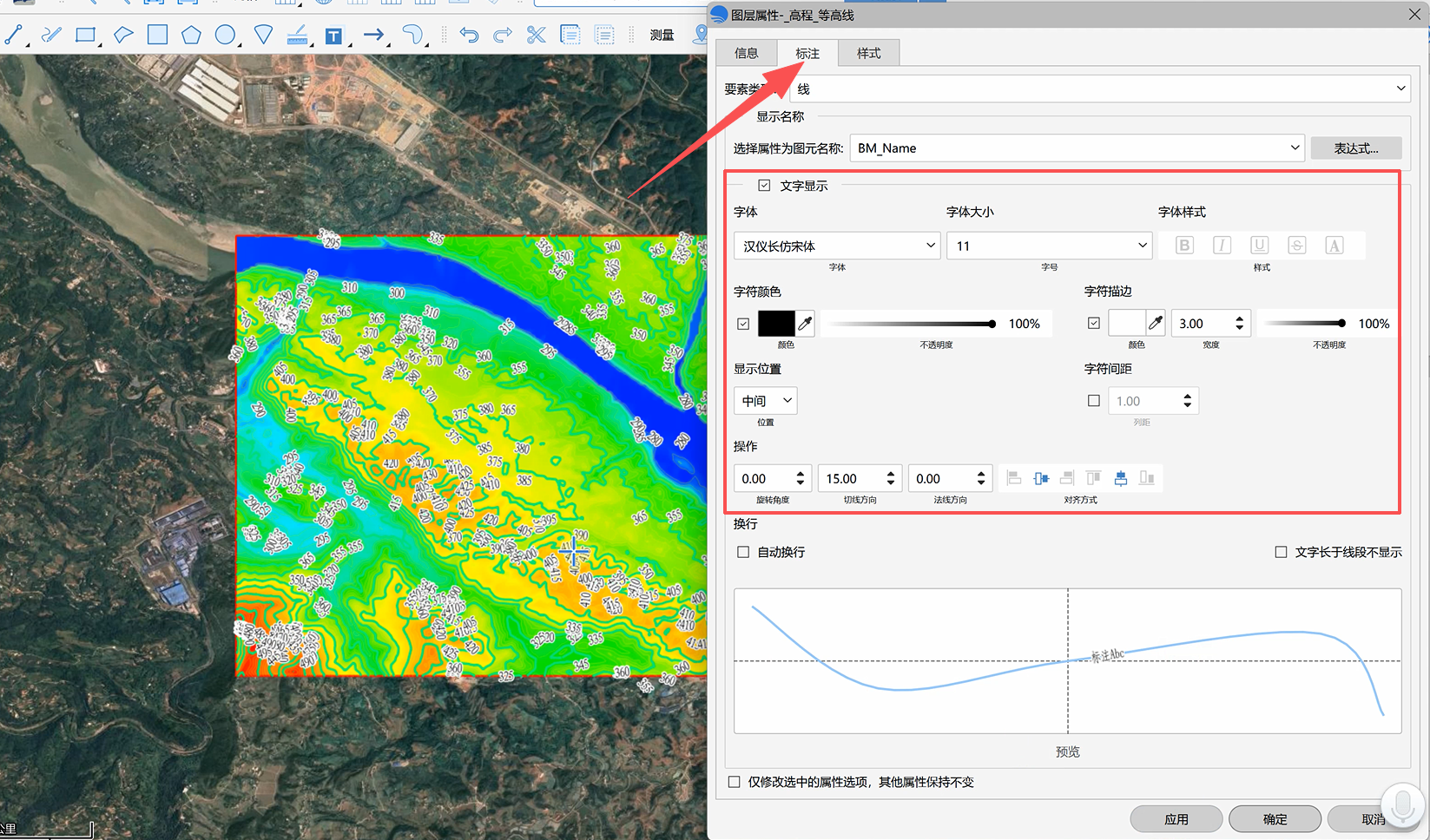

4.右键选择「样式」可修改标注显示样式，自定义字体、调整标注间距、设置字符颜色和描边。

等高线参数调整完毕后，关闭高程渲染和等高值图层，进入下一步。

第二步：基础矢量要素初步提取

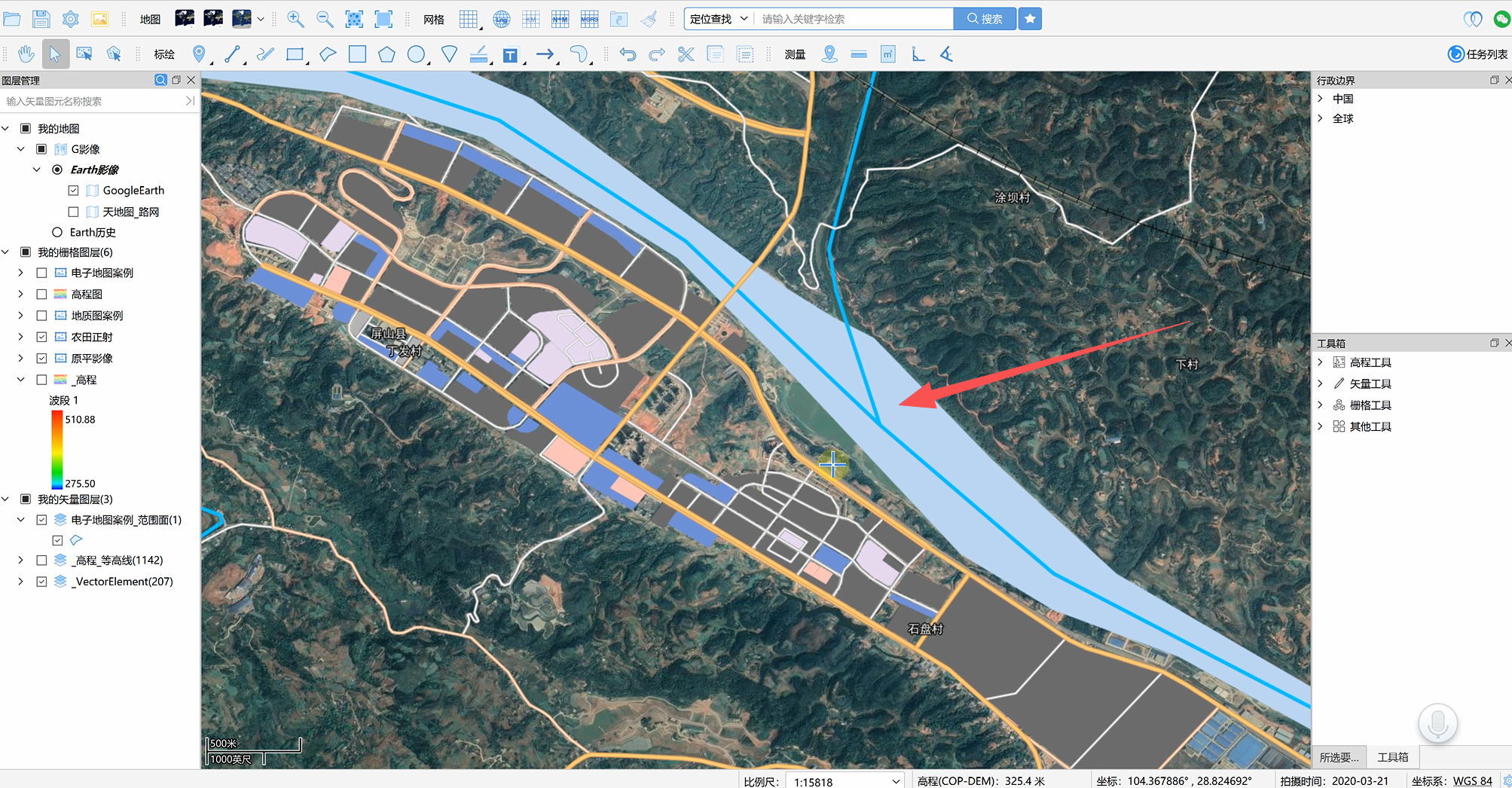

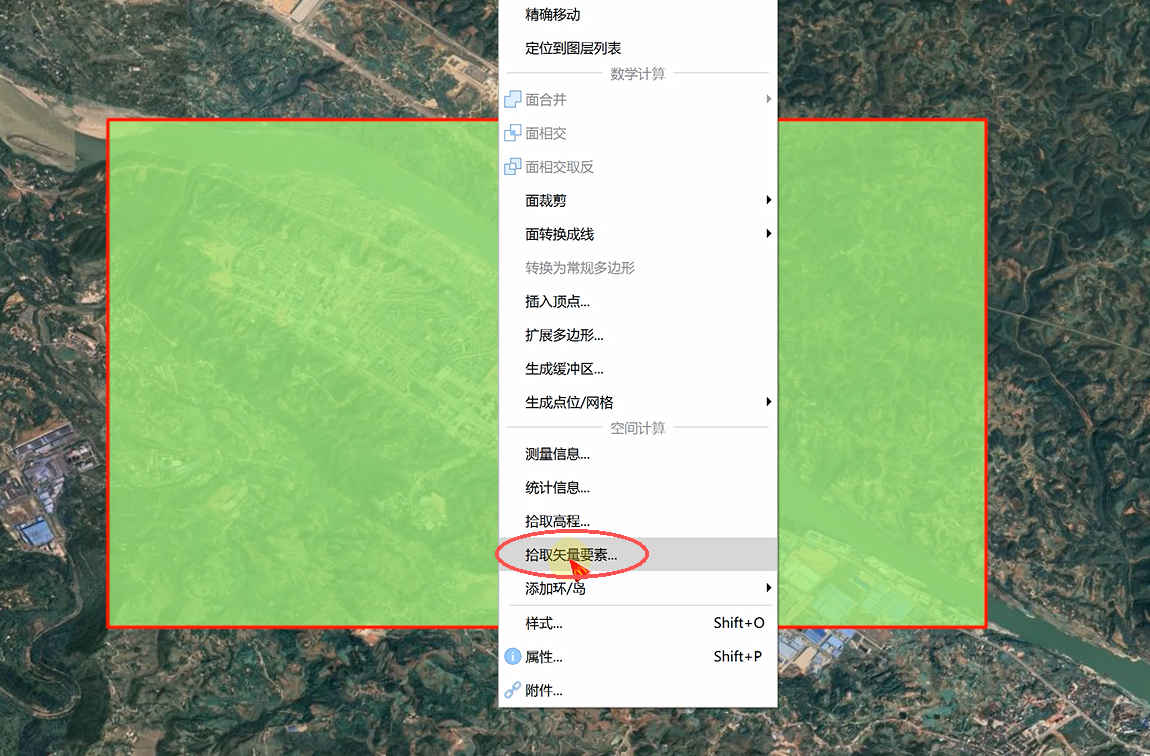

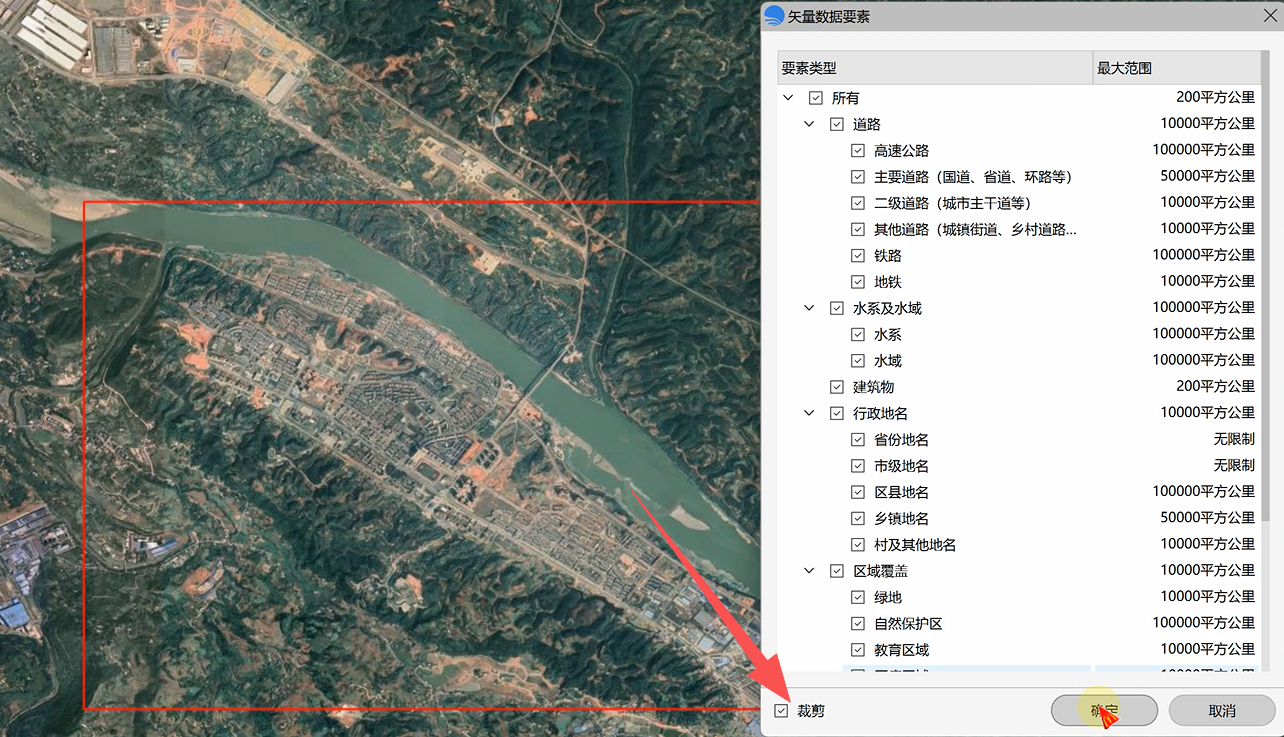

右键选择「拾取矢量要素」，点击裁剪框选目标项目区域，确认完成初步提取。

该操作可快速提取区域内高速公路、主干道路、大型水系等基础矢量要素，但精度有限，无法识别精细化数据。

第三步：图源切换与高清底图下载

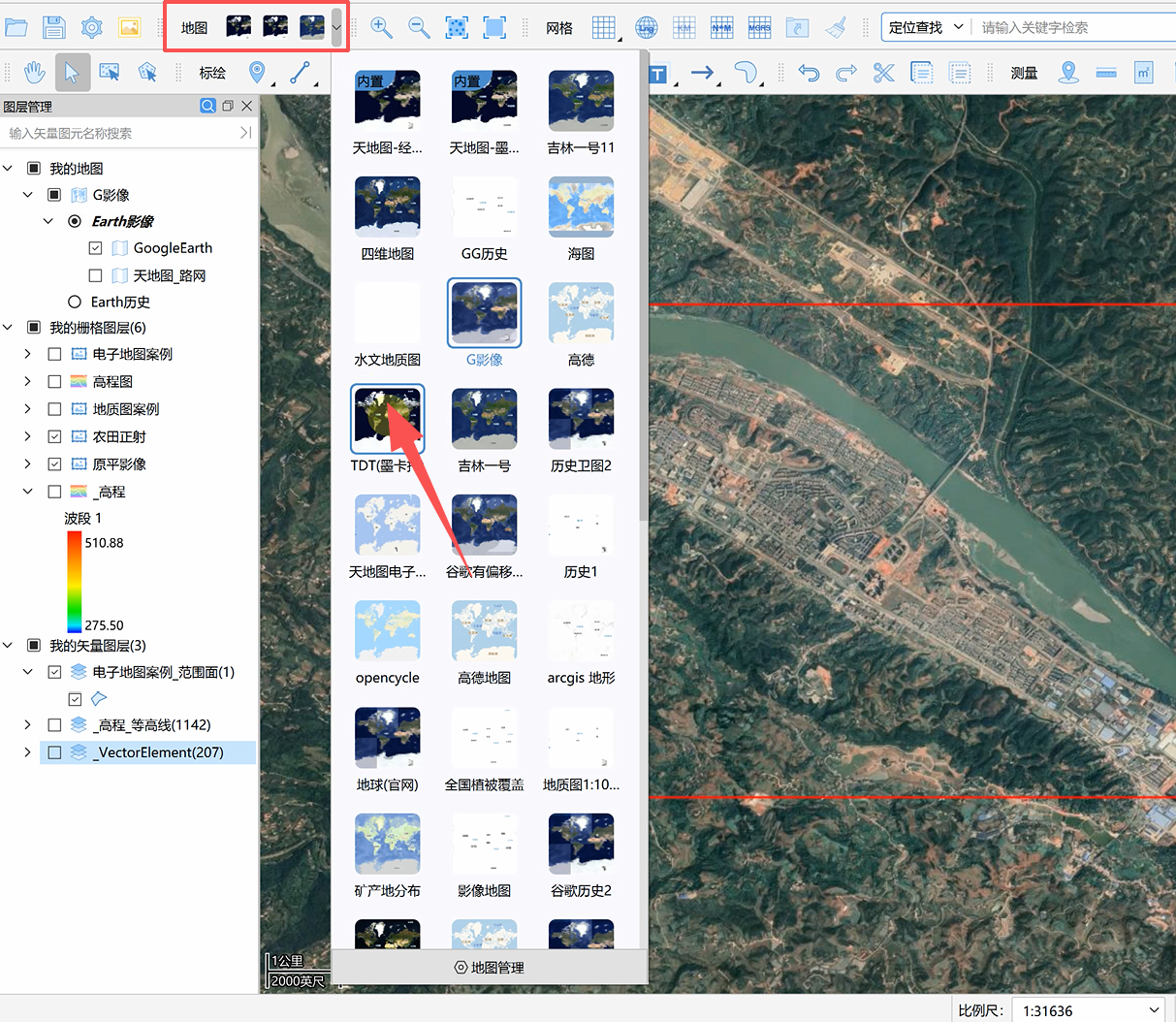

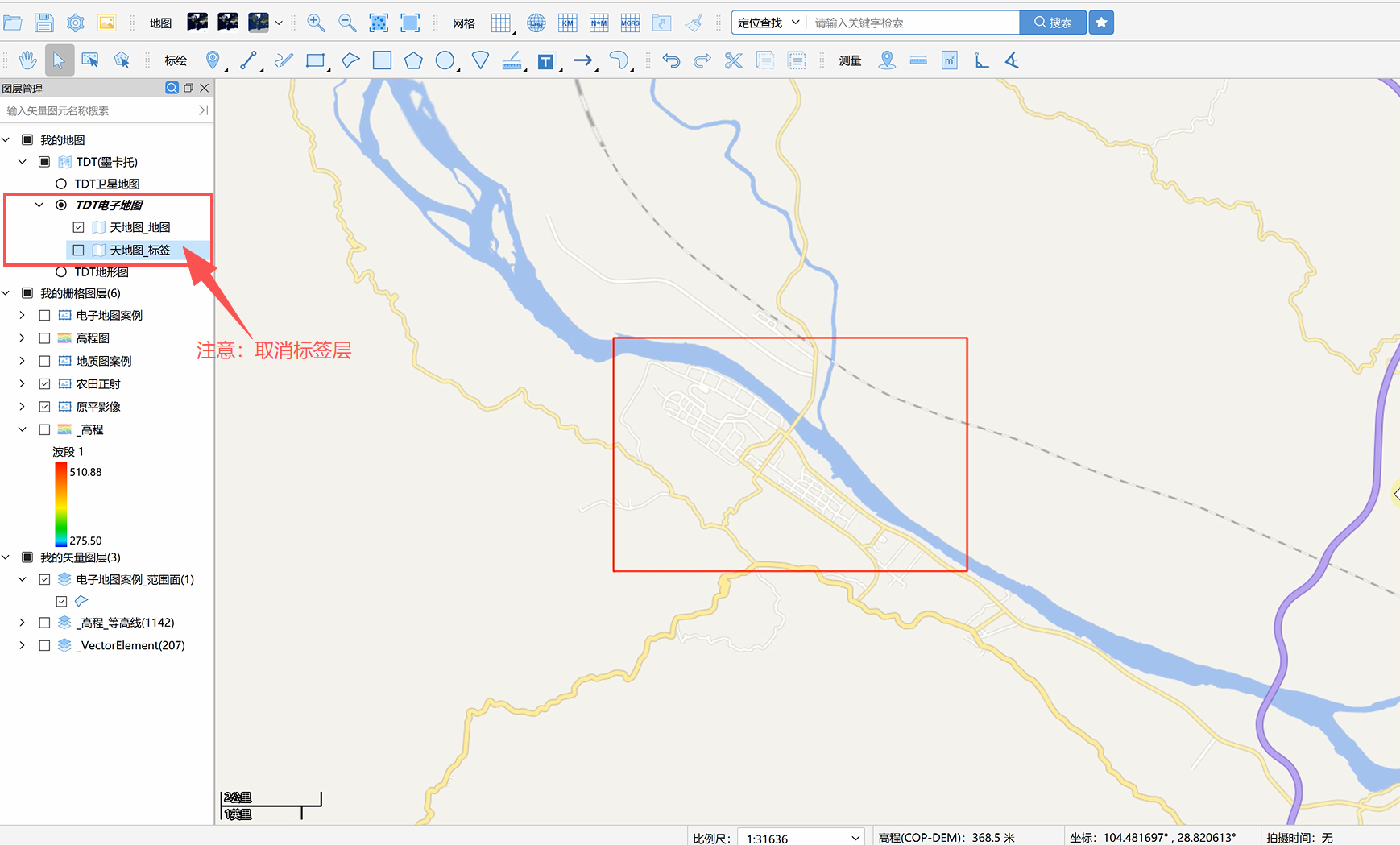

1.为获取精细化地物数据，先将图源切换为「TDT 墨卡托」电子地图图层，并取消标签层。

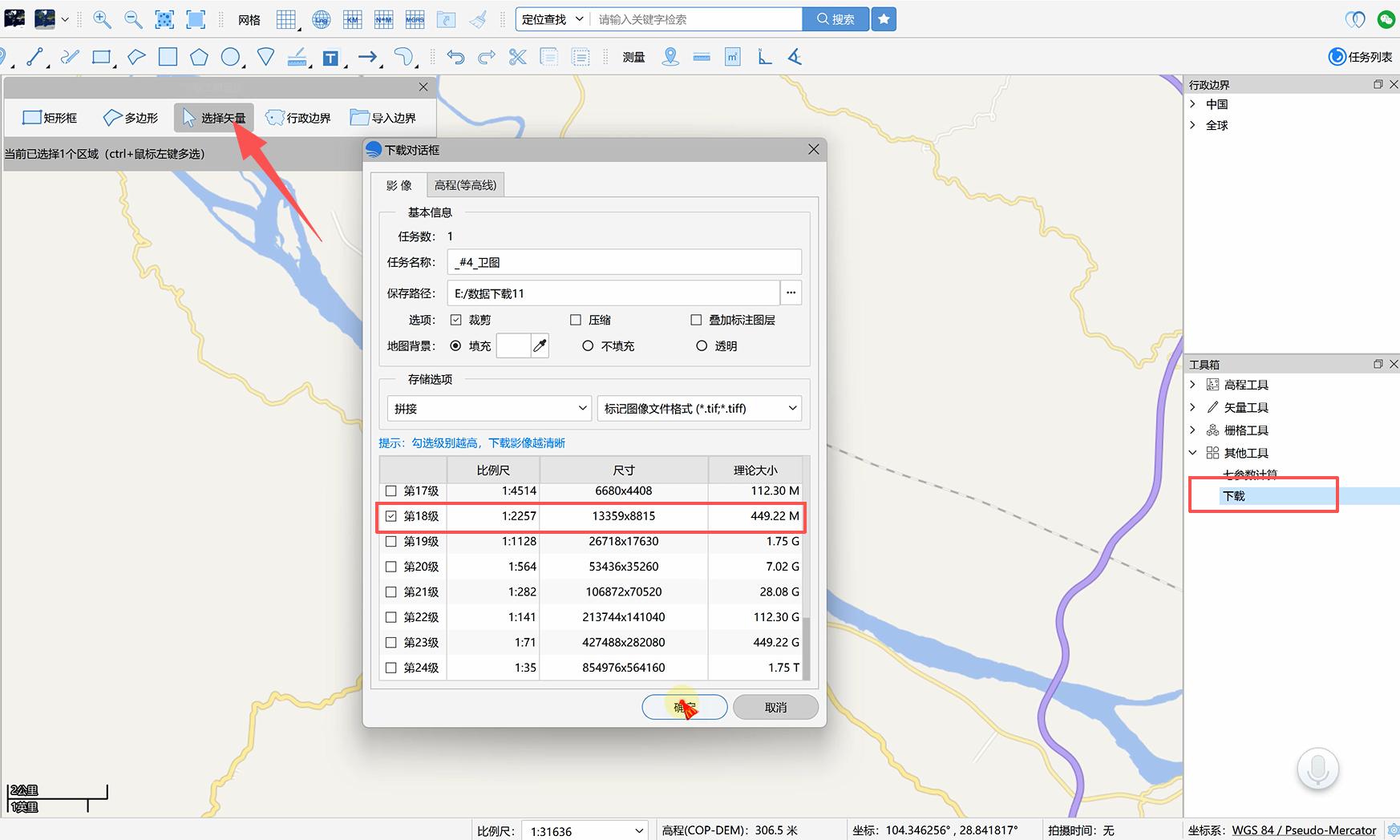

2.在「其他工具」中打开下载面板，选择矢量选取当前范围，下载 18 层级高清电子地图（TIFF 格式）。

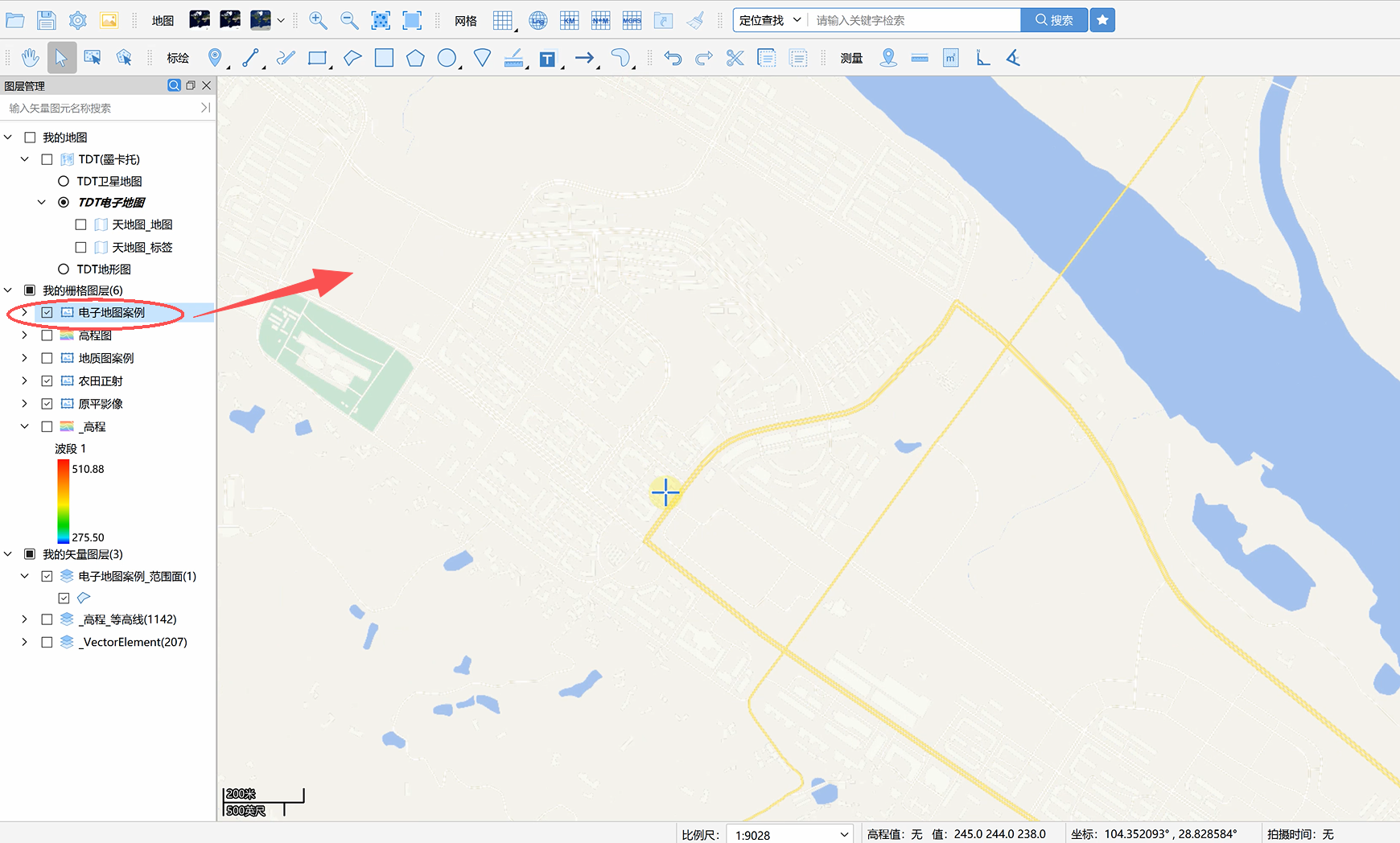

3.下载完成后将 TIF 文件拖拽至软件界面，关闭原有基础地图图层，为后续栅格矢量化做准备。

第四步：栅格矢量化提取各地物

建筑数据提取：

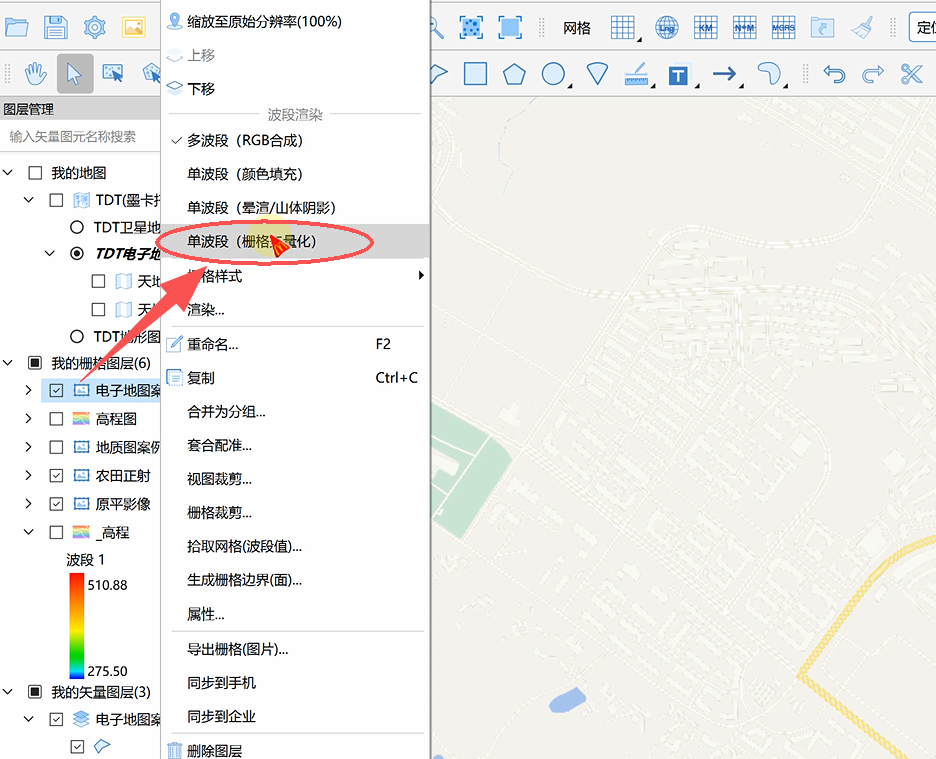

1.图层右键选择「栅格矢量化」，将栅格底图转化为可编辑矢量数据。

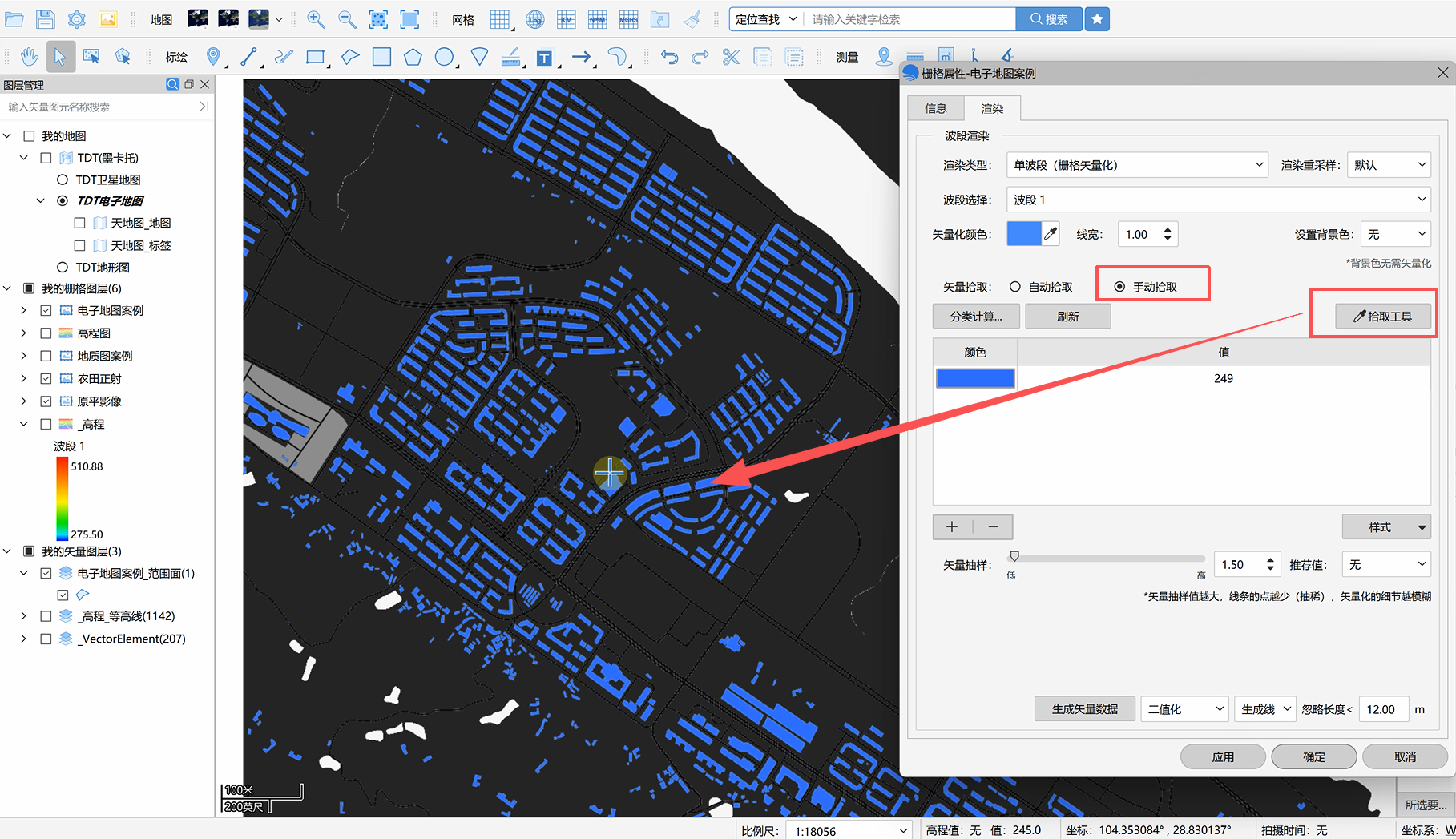

2.使用拾取工具识别建筑，点击应用后软件自动识别区域内建筑体块。

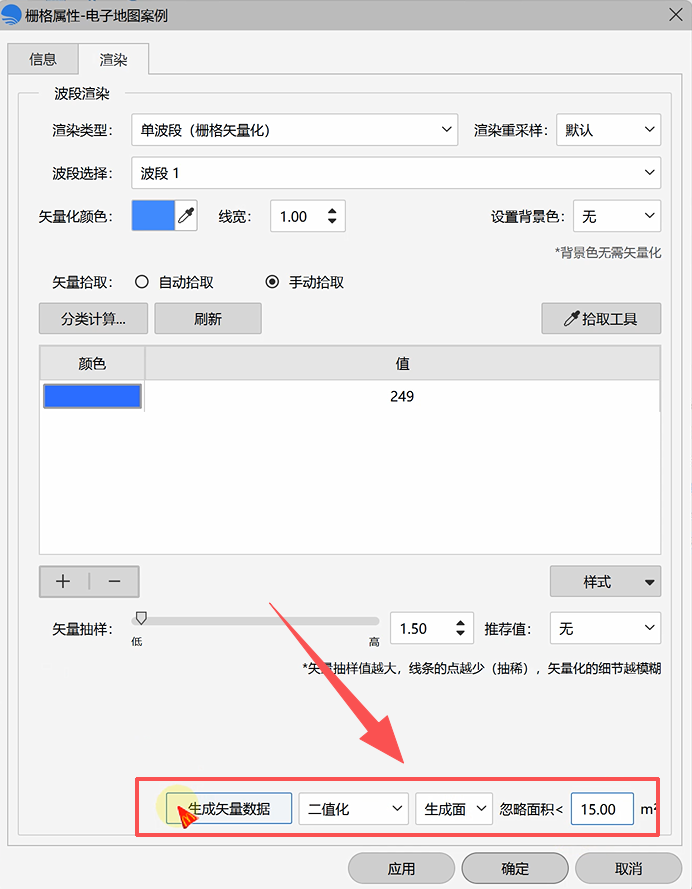

3.建筑为面状要素，选择「生成面」，设置忽略面积过滤无效区域，点击生成矢量要素即可。

水系数据提取：

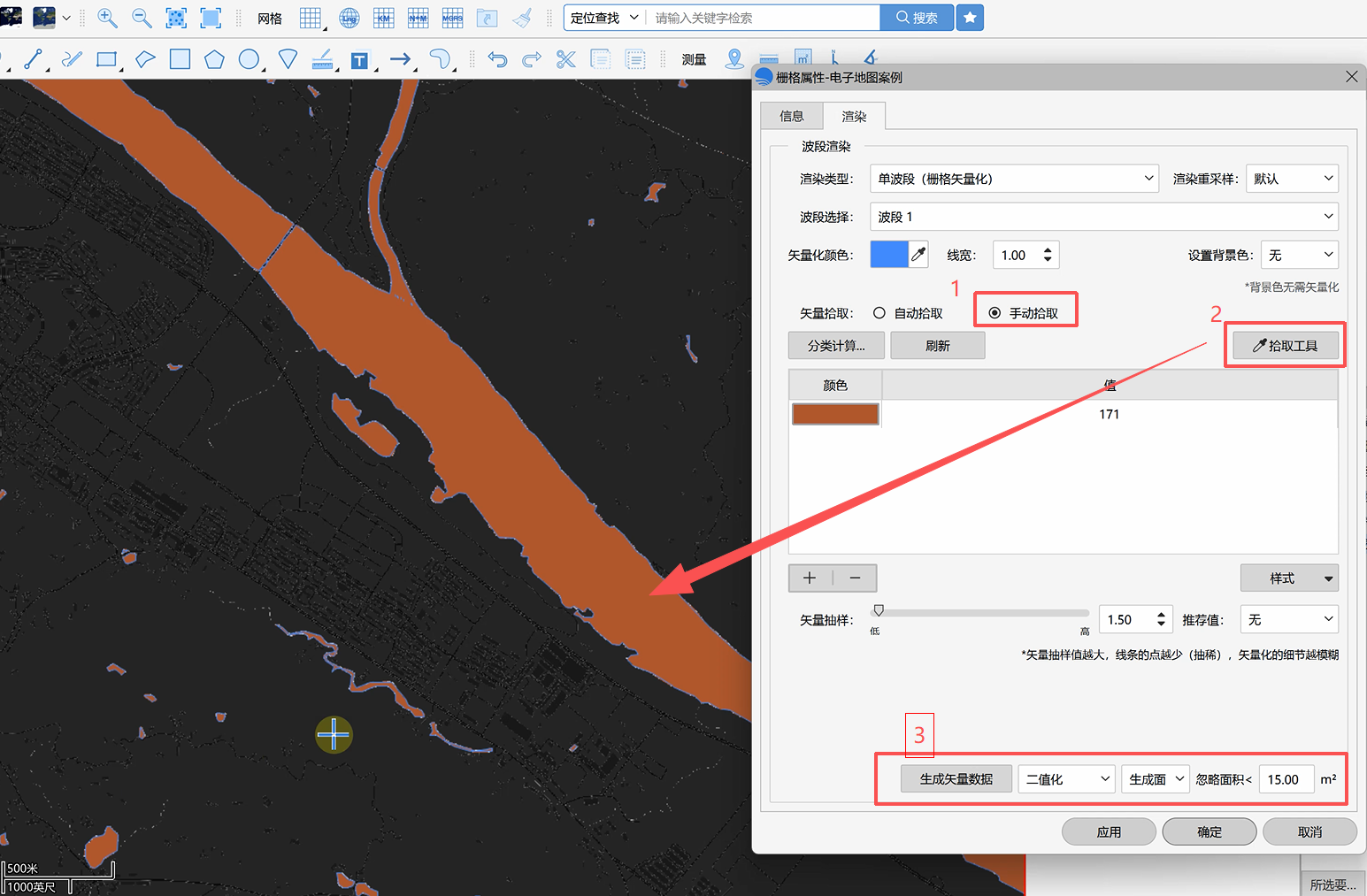

初步提取的水系仅保留大型河道，过滤了小型水塘。再次使用拾取工具点击水域范围，软件自动匹配水域颜色字段，再次点击生成矢量要素，完成全域水系数据提取。

道路数据提取：

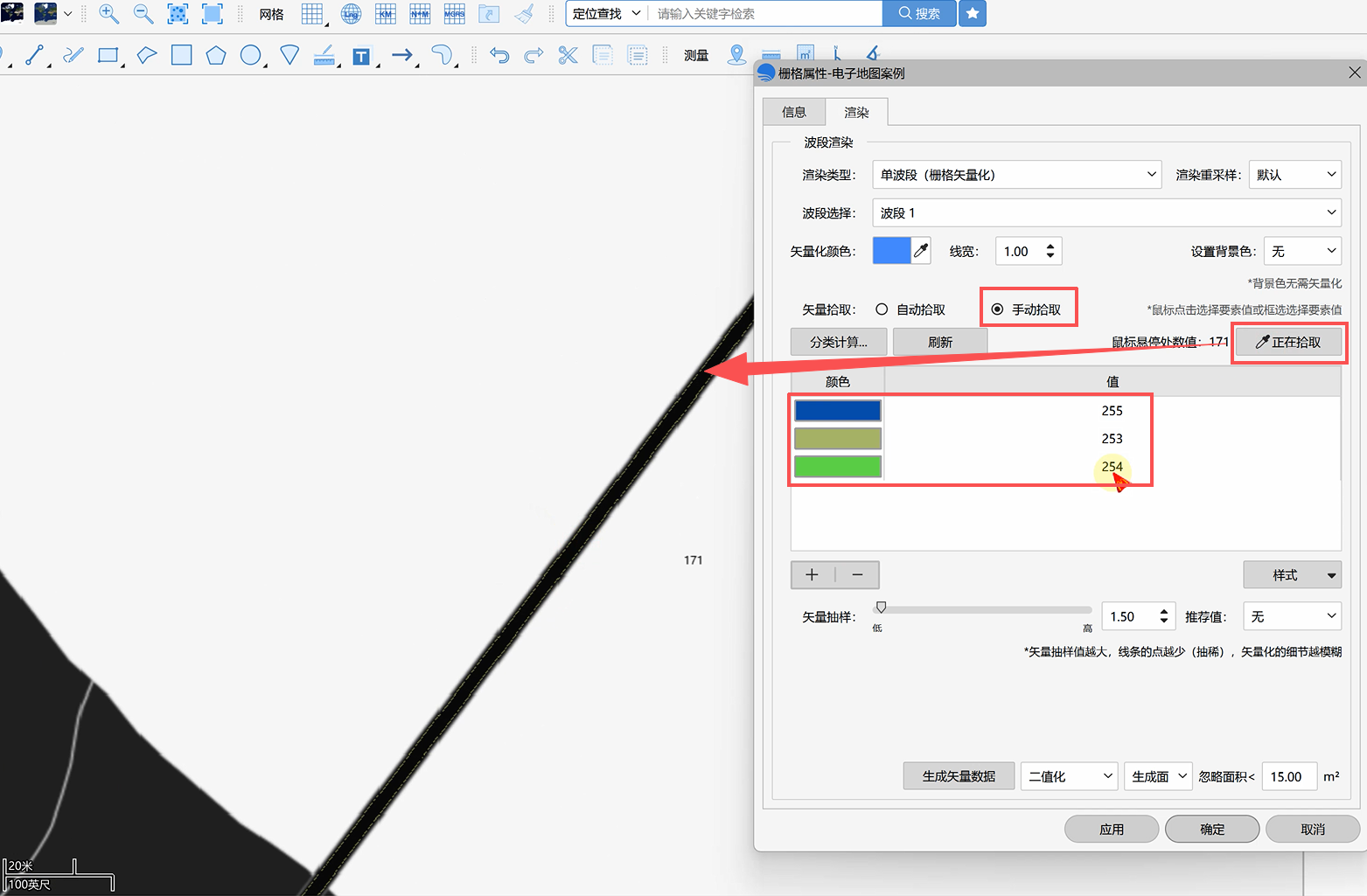

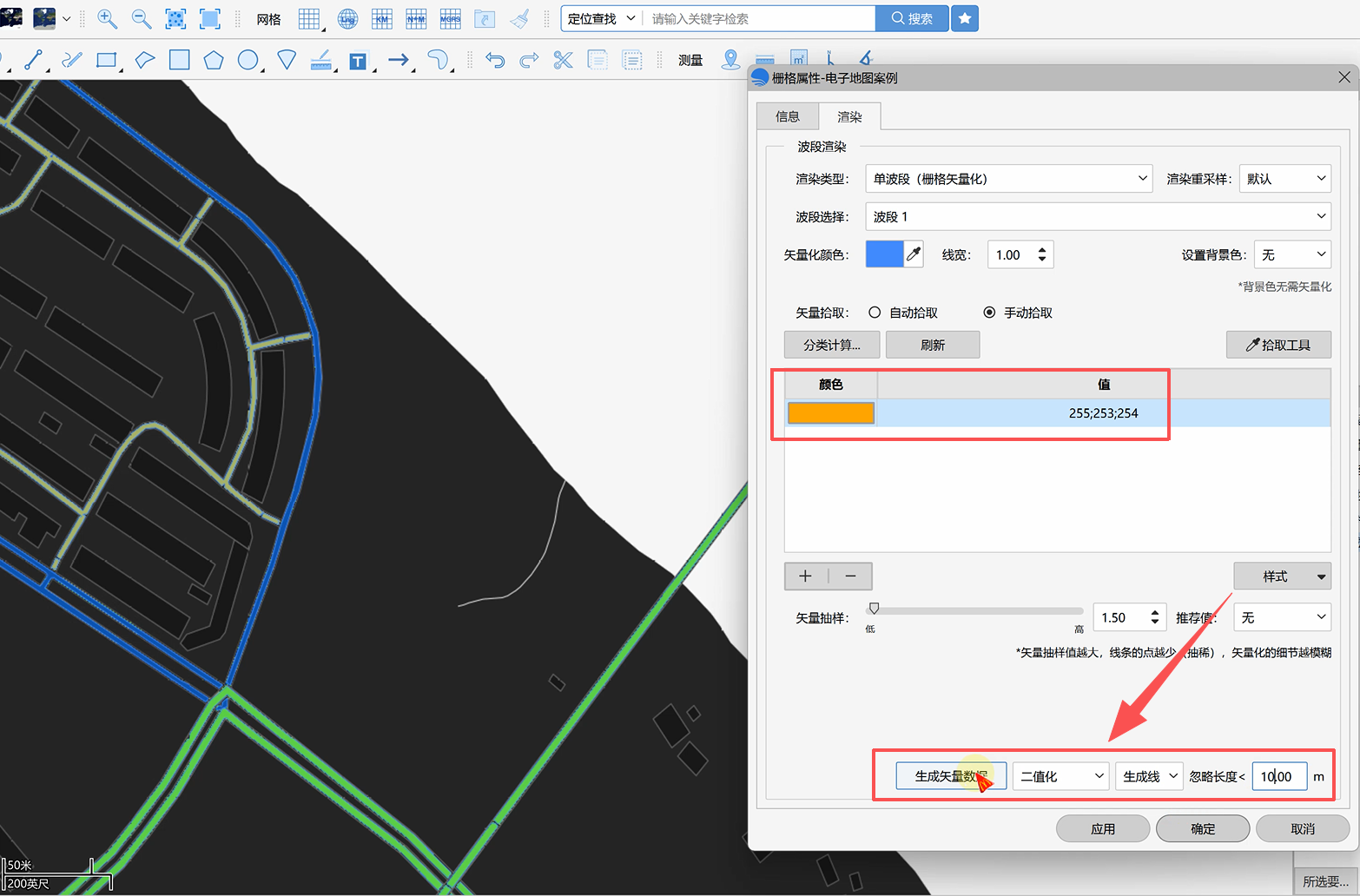

1.使用拾取工具的吸色笔识别道路（常规道路吸色值为 255、253、254）。

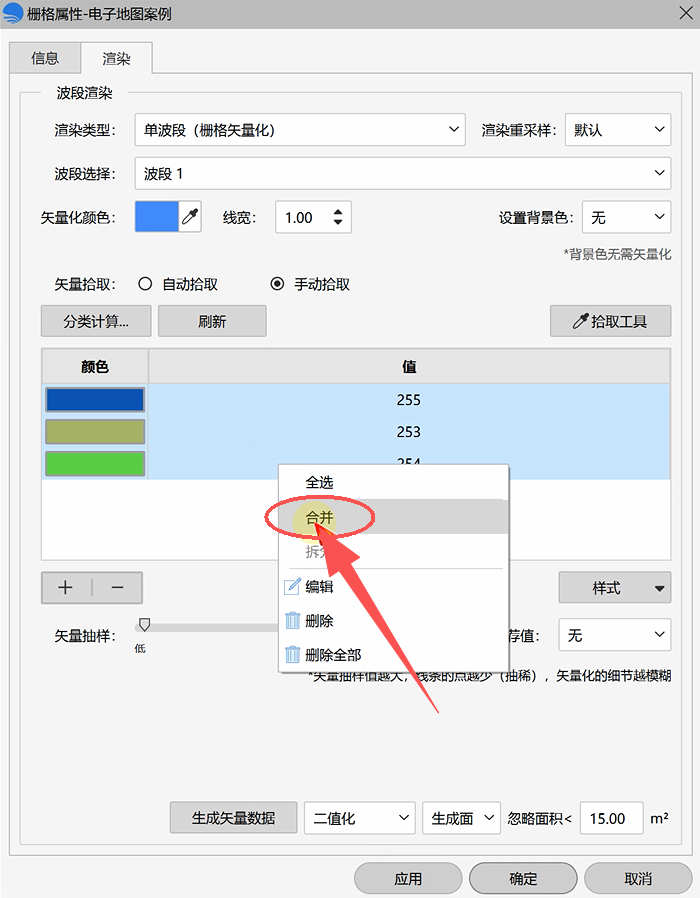

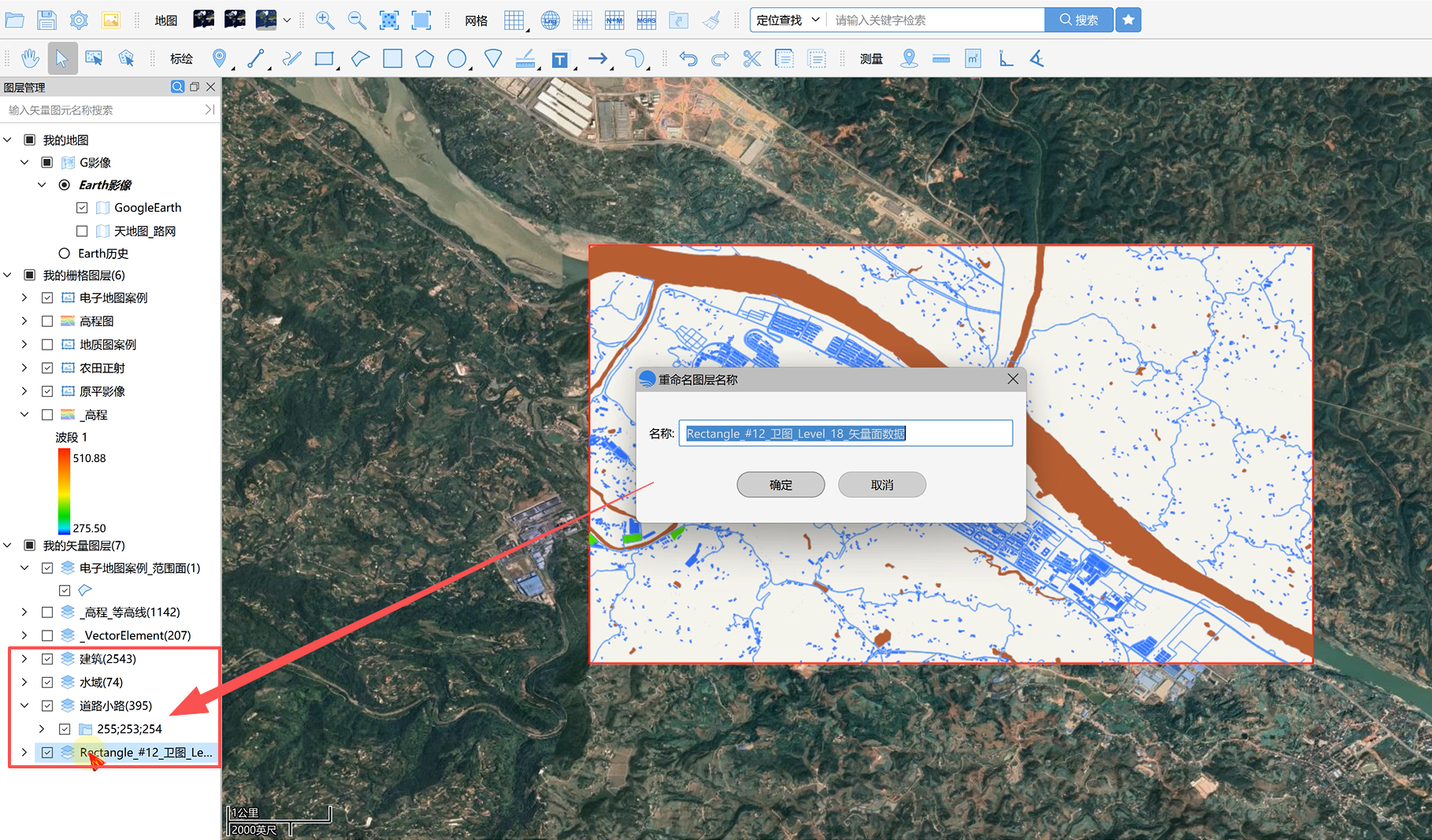

2.选中所有道路颜色参数并合并图层，统一修改道路显示颜色。

3.选择「生成线」，设置筛选参数忽略数值以内细碎线段，点击生成矢量数据。

绿地数据提取：

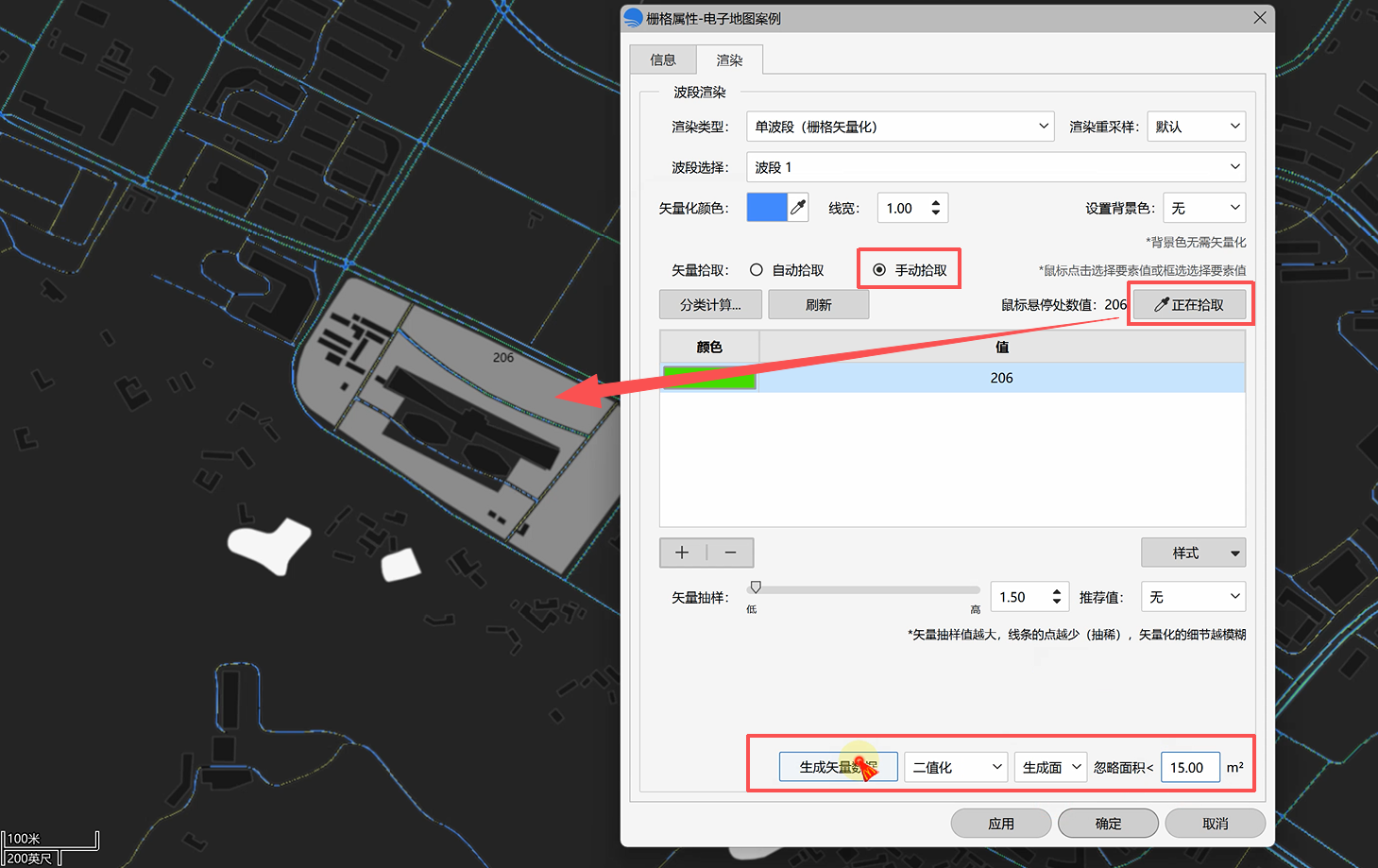

在影像图上找到绿地区域，使用拾取工具吸取绿地区域数据，选择「生成面」，设置忽略面积，点击生成矢量要素完成绿地提取。

第五步：样式统一与图层管理

1.所有地物提取完成后，对各矢量图层分类命名（选中图层按 F2 快速修改），依次标注为建筑、水域、道路、绿地覆盖。

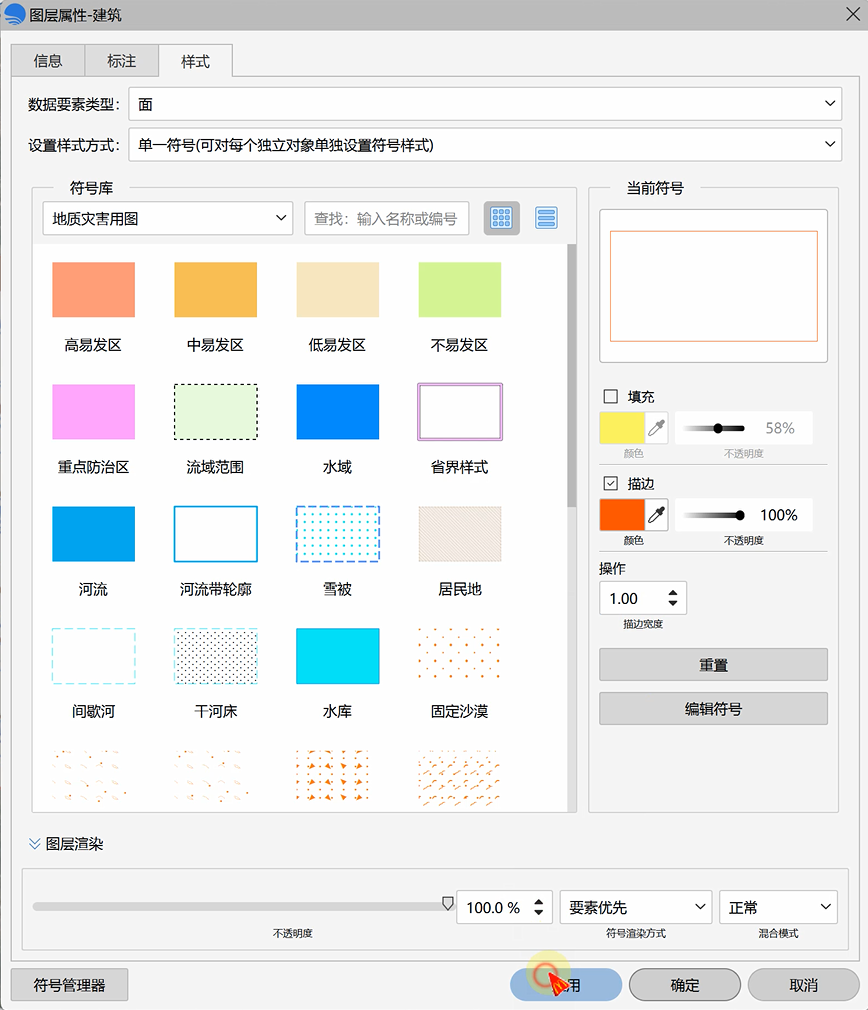

2.图层右键选择「样式」，依次修改建筑、水域、道路图层颜色。

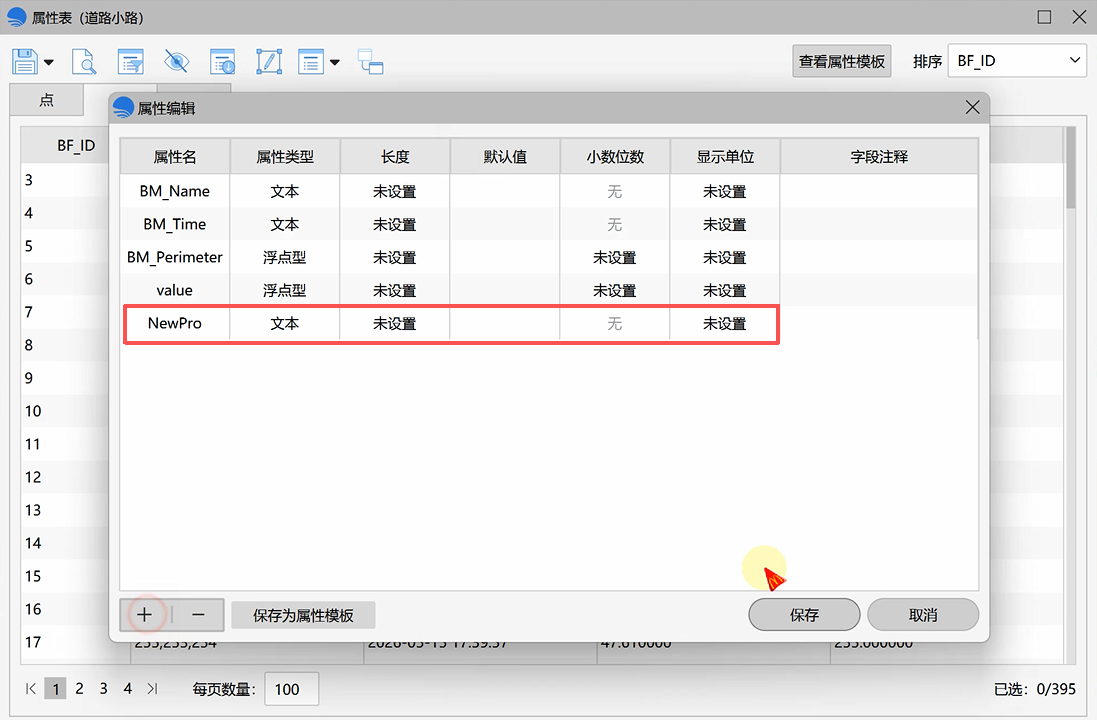

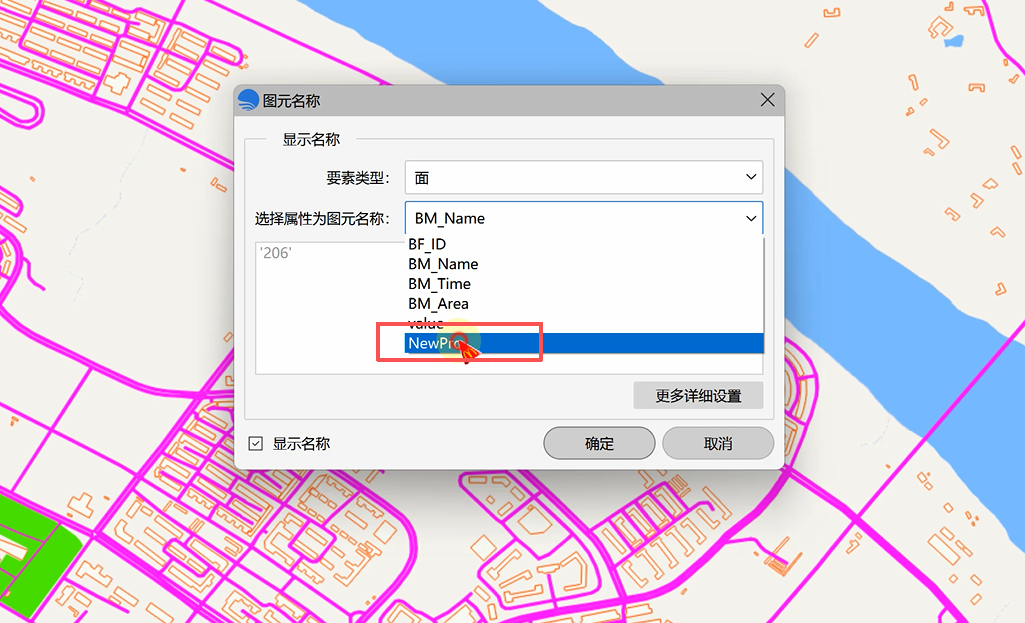

3.针对图层自带的 RGB 字段标注，可在属性表新建空白字段进行命名。

全部设置完成后关闭底图图层，可清晰查看所有精细化矢量地物成果。

第六步：导出 CAD 格式（可选）

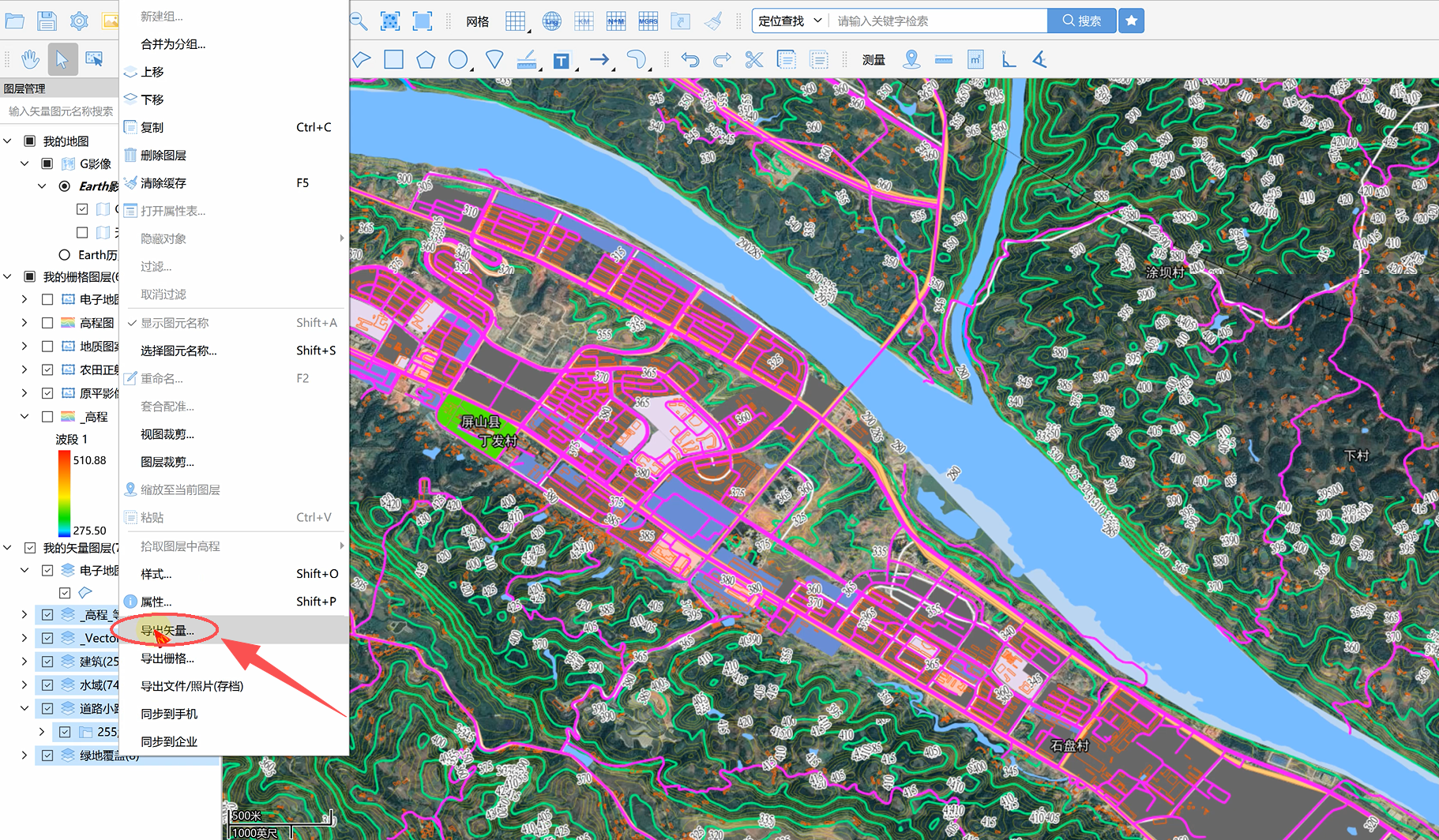

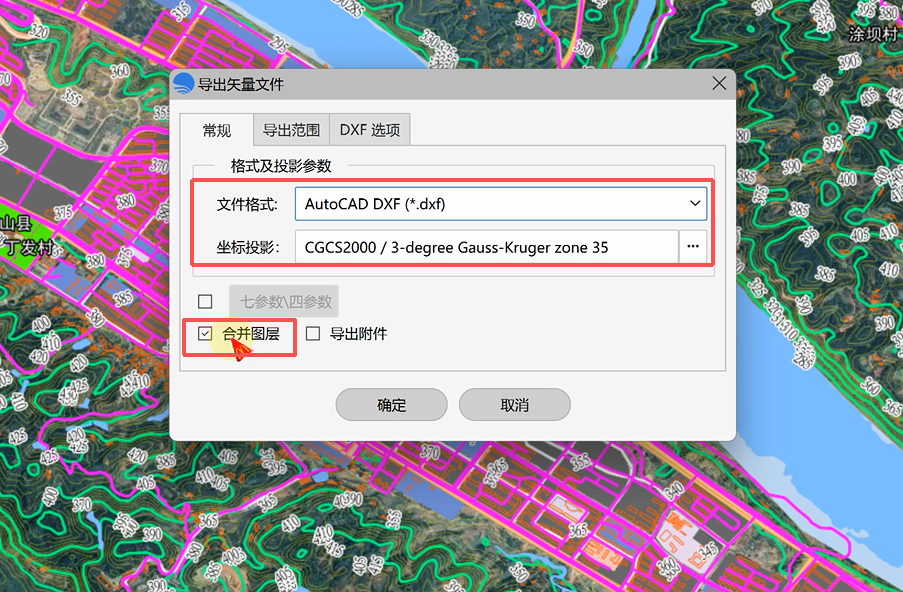

全选所有矢量图层，右键选择「导出矢量」→ 选择 CAD 格式 → 选择 2000 坐标系 → 勾选「合并图层」，确认导出。在 CAD 中打开文件即可查看。

第七步：布局制图（可选）

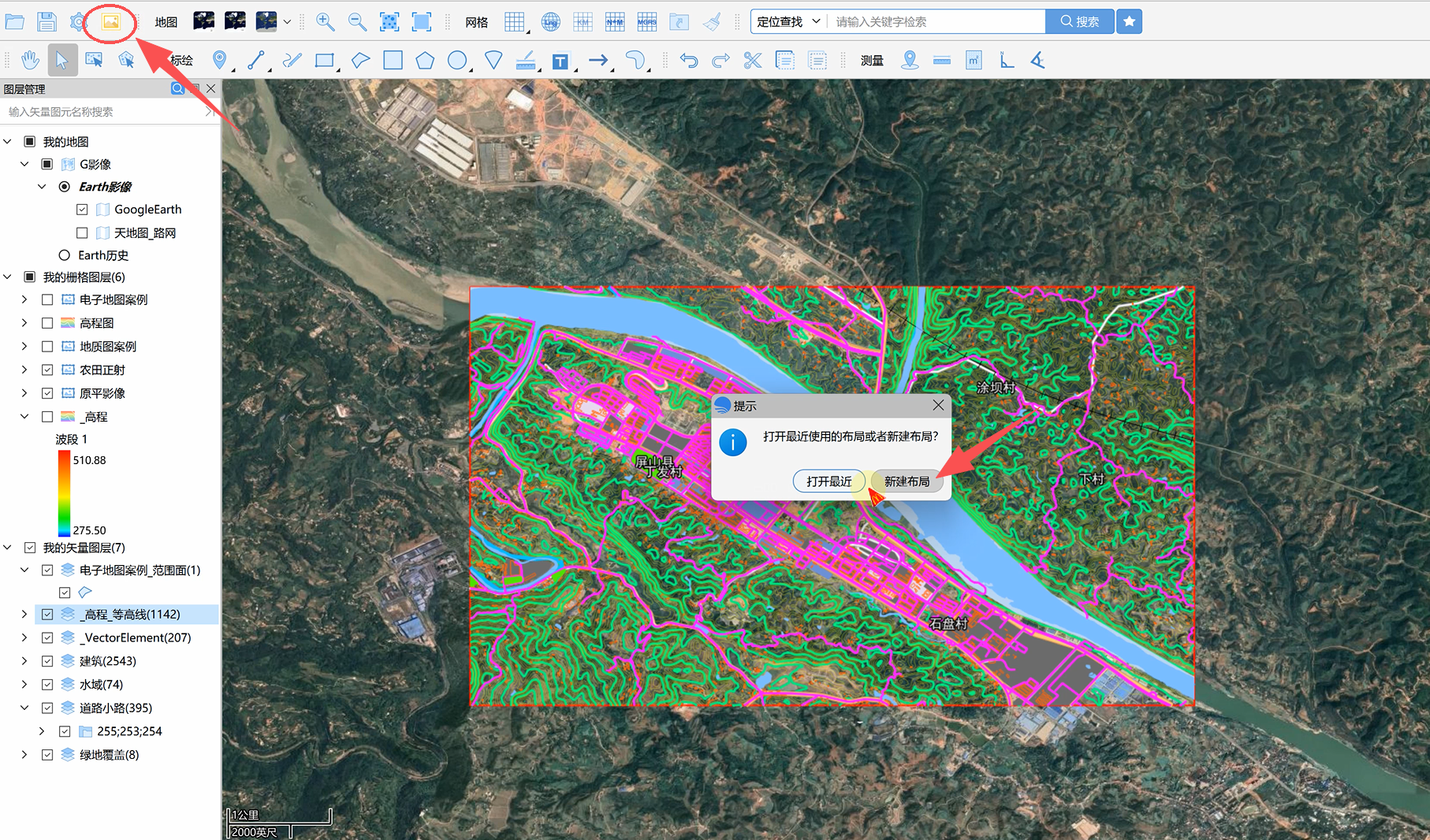

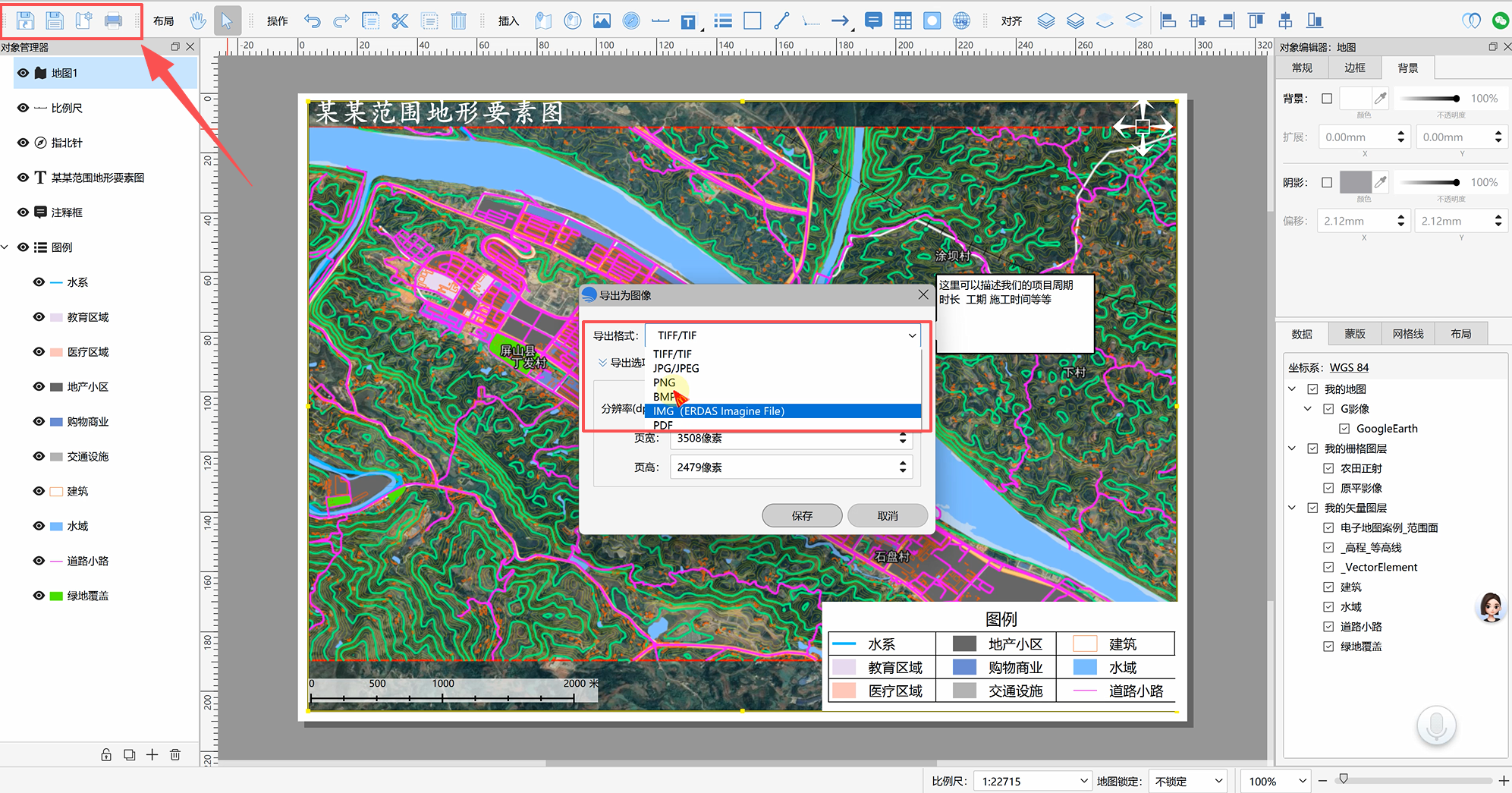

1.右键关闭显示图源名称，点击「打印视图布局」→「新建布局」。

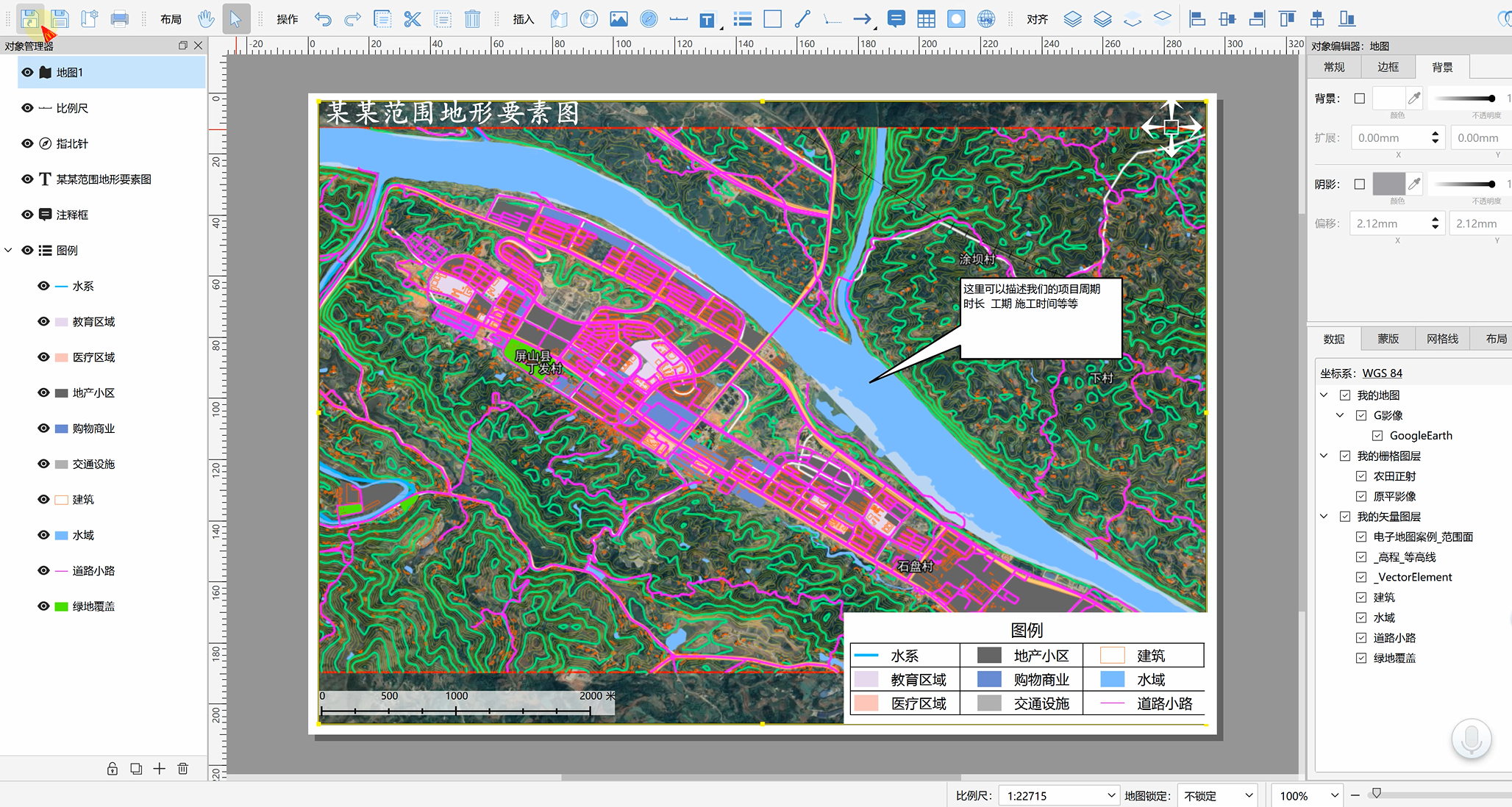

2.调整图幅位置，自定义比例尺、指北针样式，插入标题和区域注释，补充关键信息，插入标准图例勾选需展示的要素。

3.编辑完成后可在左上角打印出图或导出 PDF 格式文件，用于项目汇报资料存档。

总结

本流程从高程提取与等高线生成入手，经基础要素初步提取、高清底图下载，再通过栅格矢量化逐类提取建筑、水系、道路、绿地等精细化地物，最后统一样式管理，并可导出 CAD 或完成布局制图，形成完整的数据处理闭环。
