根据项目需求自主构建分析线路，支持两种方式：

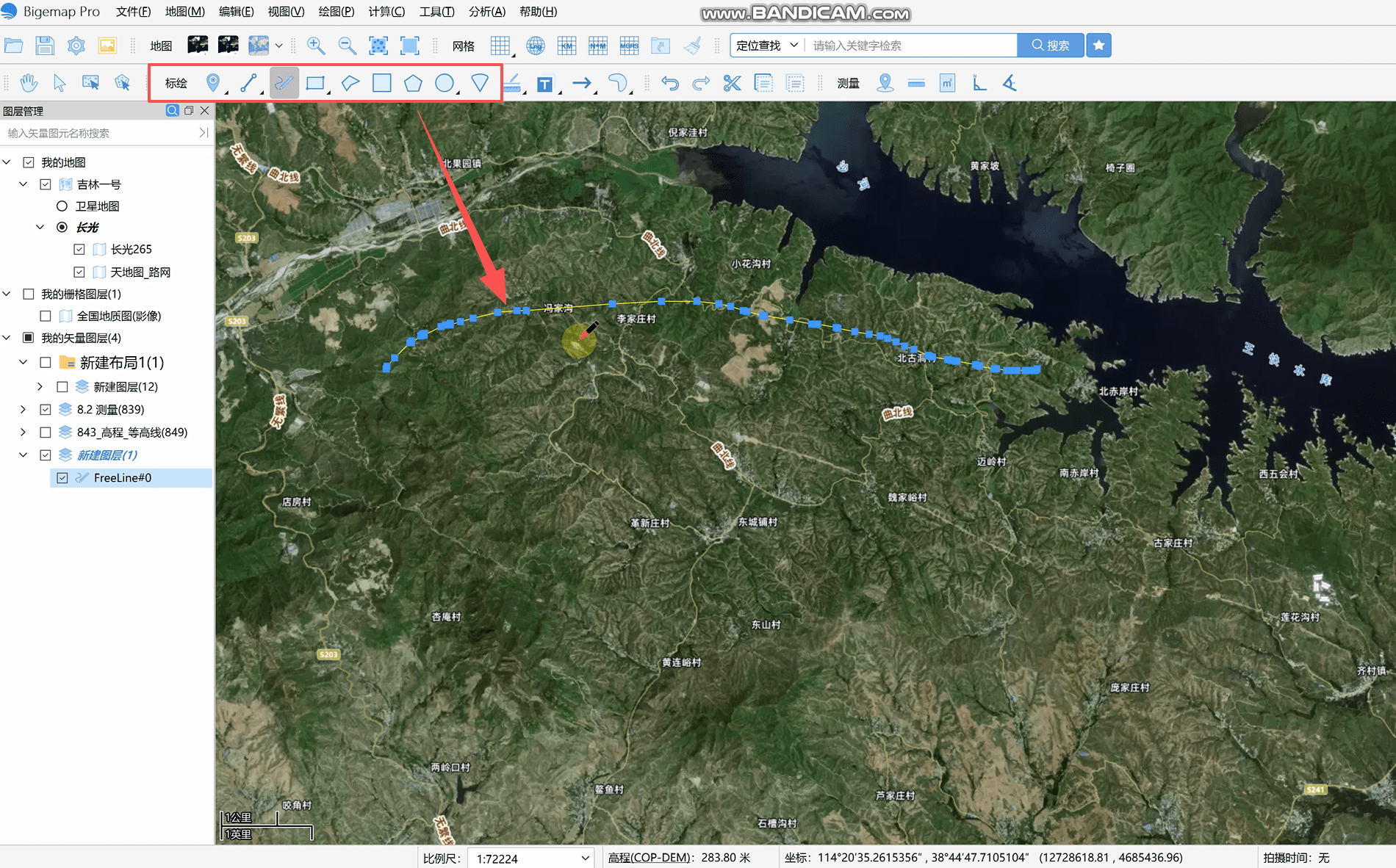

手动绘制：在软件内直接绘制规划路线或勘查路径。
导入外部数据：导入已有矢量路线数据（如 SHP、KML、DXF 等格式）。

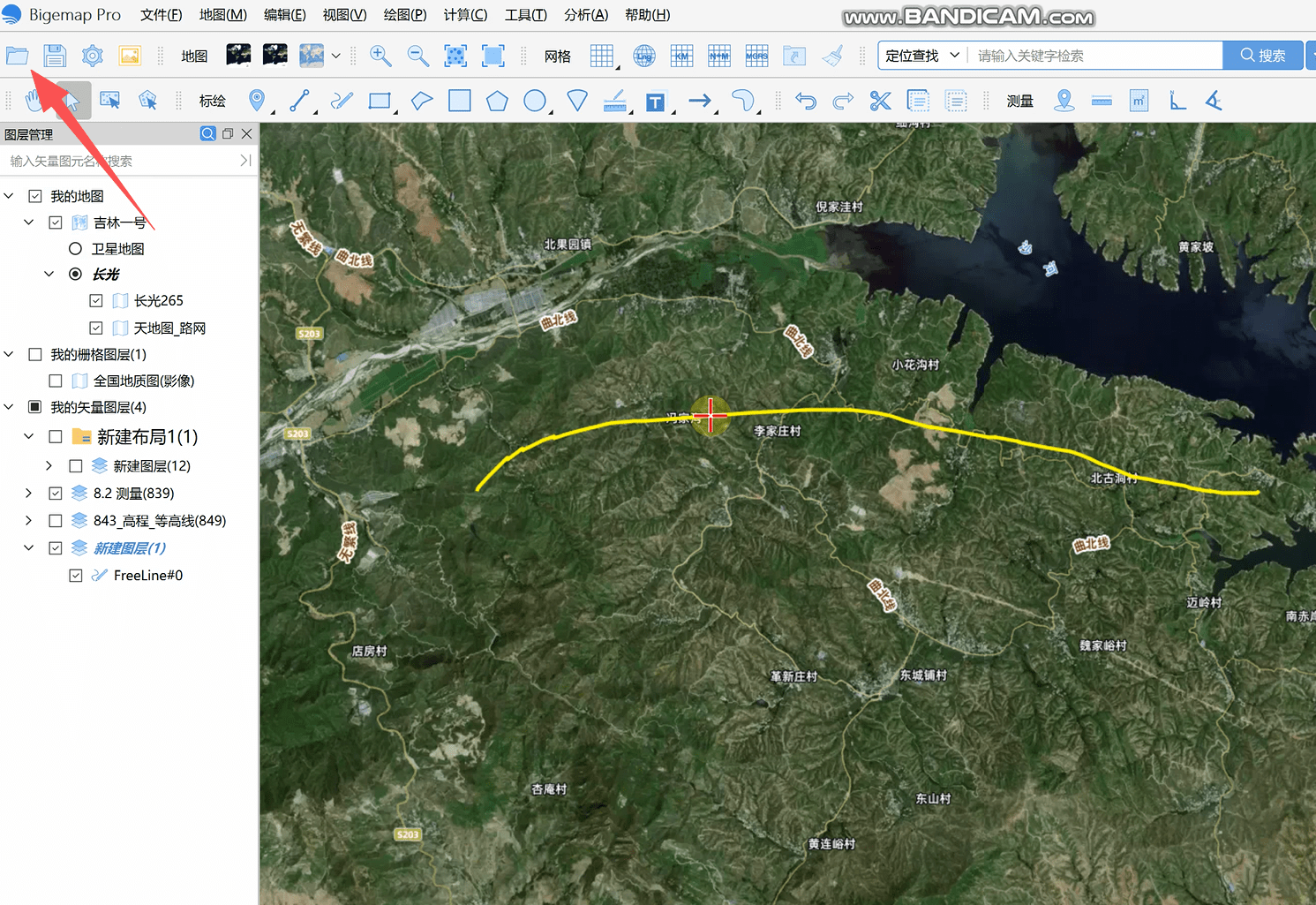

线路准备完成后，确保其为完整的线要素，剖面分析将基于该线路全程采样。

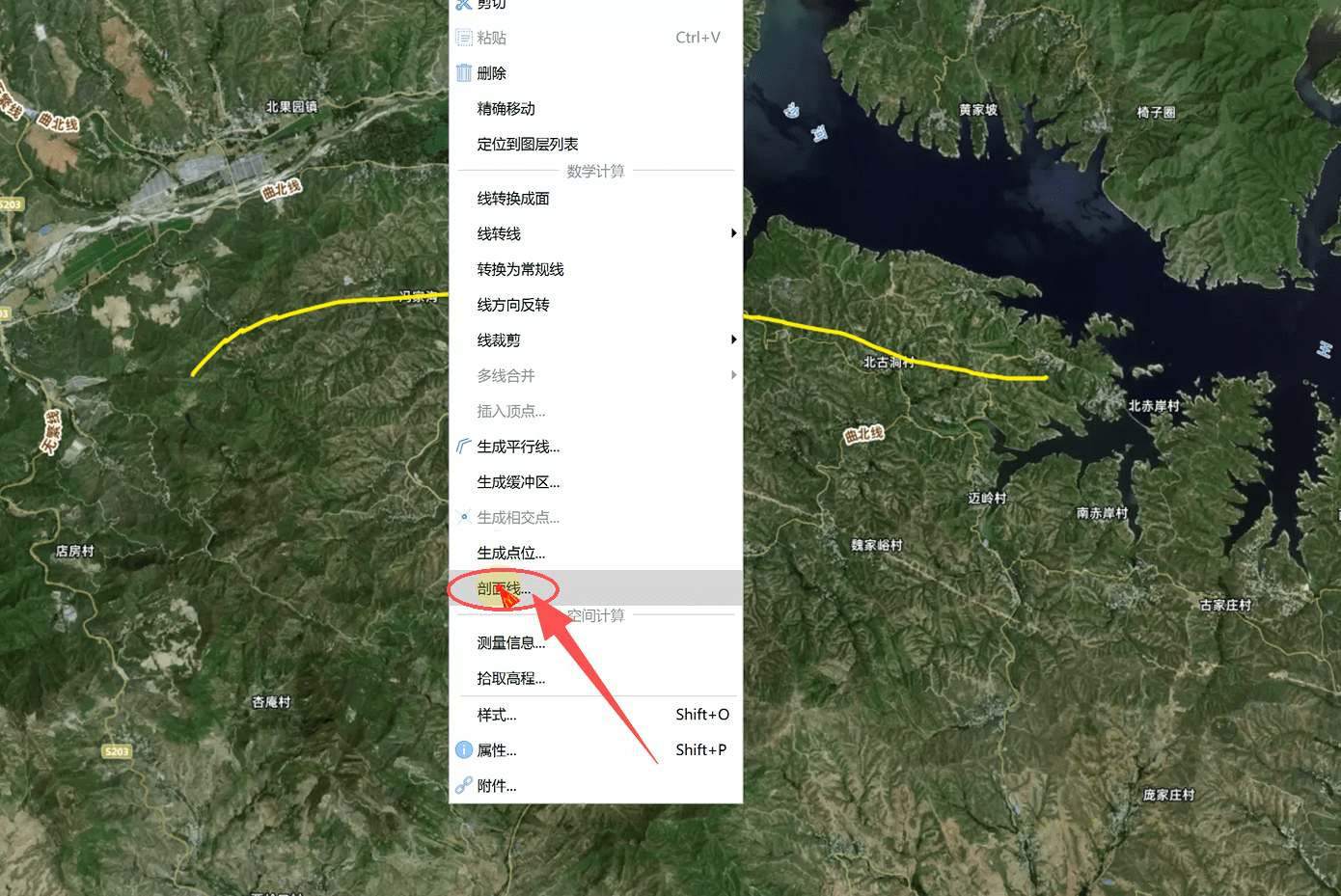

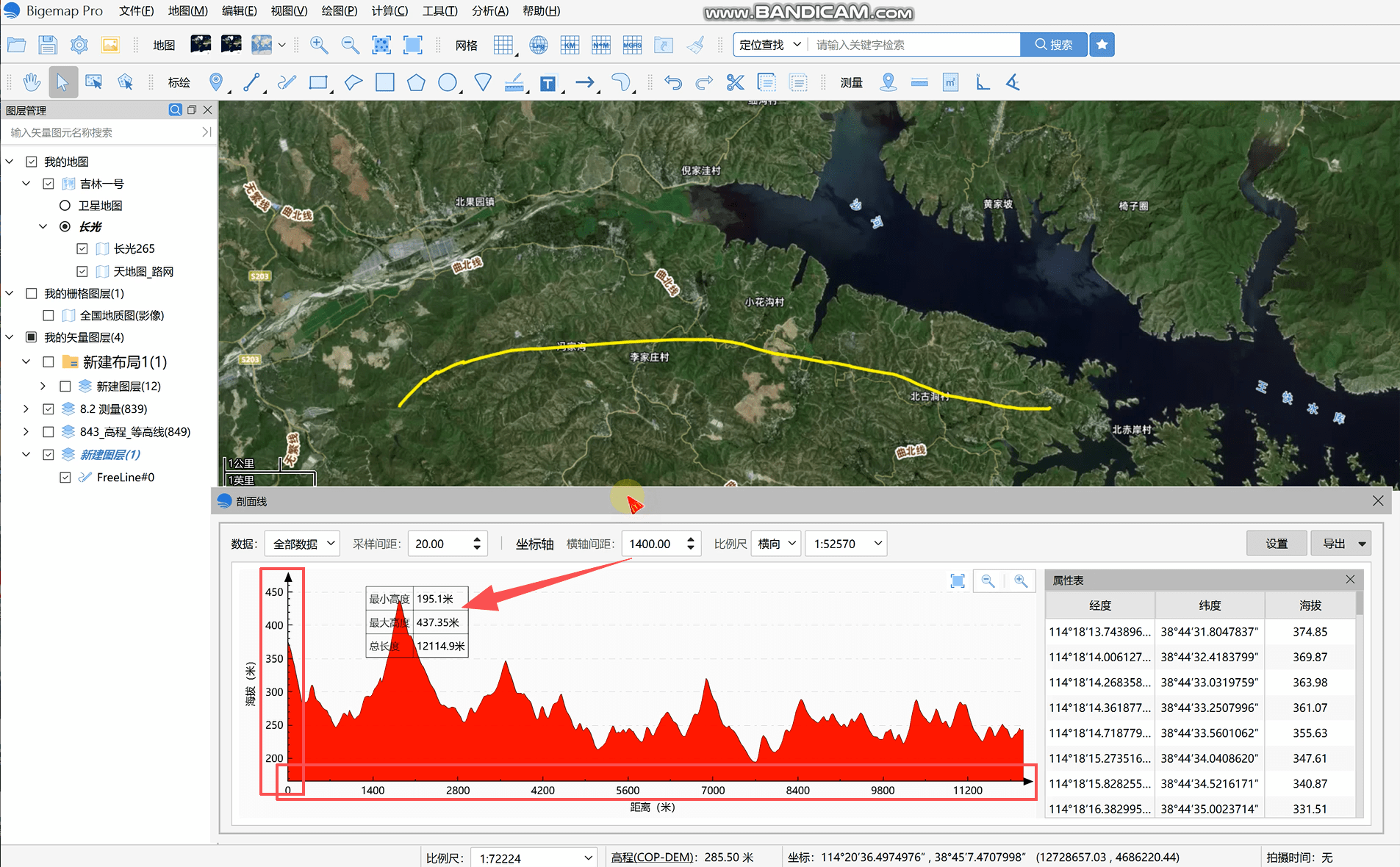

1.选中目标路线图层，右键选择「剖面线」功能。

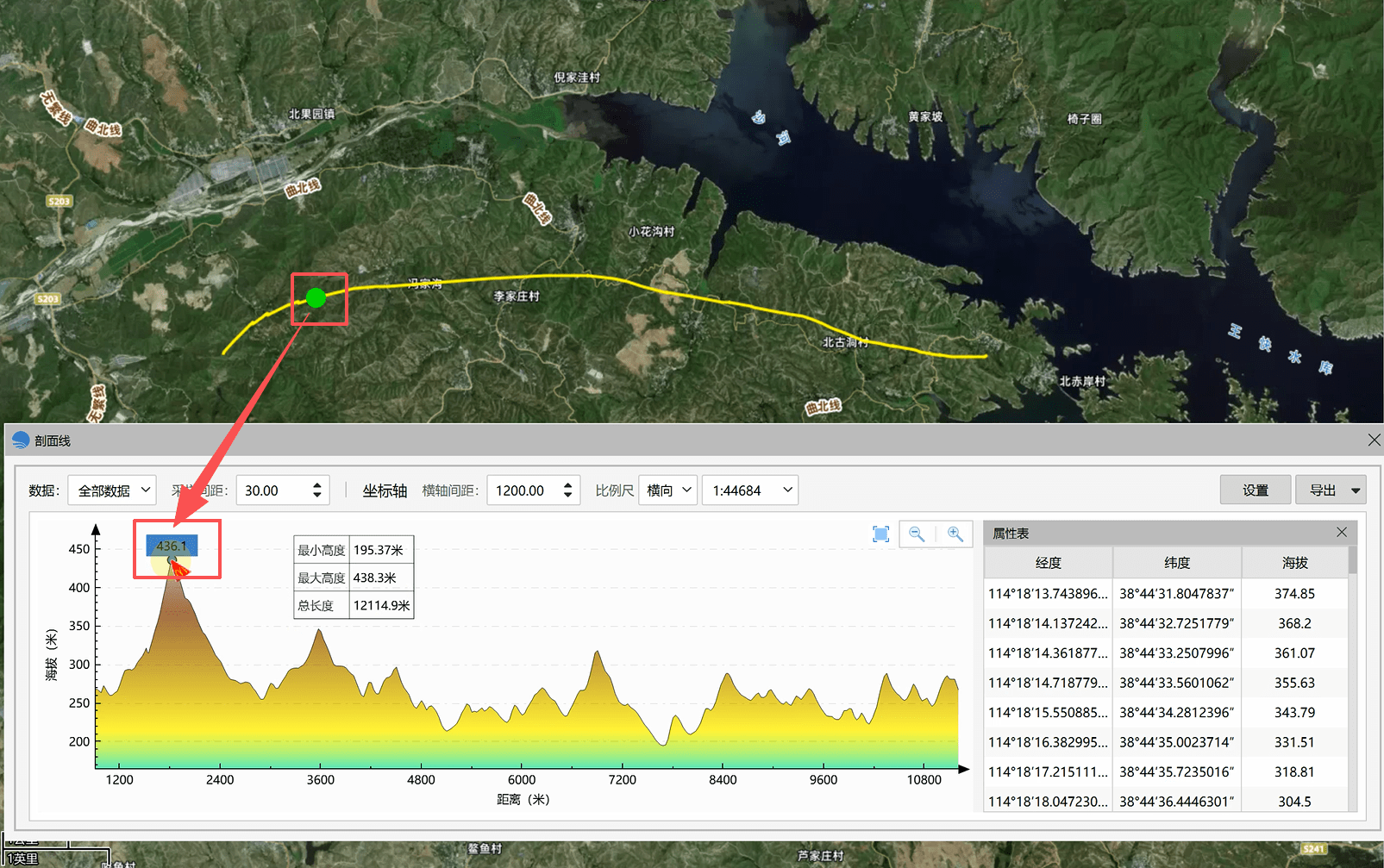

2.系统自动读取线路全域高程信息，快速生成专业地形剖面图。
3.剖面图核心参数自动展示：X 轴：对应线路实际总长度。Y 轴：对应海拔高程区间。同步显示最大高程、最低高程及线路总长度。
图表数据呈现清晰直观，便于快速了解线路全程海拔起伏。

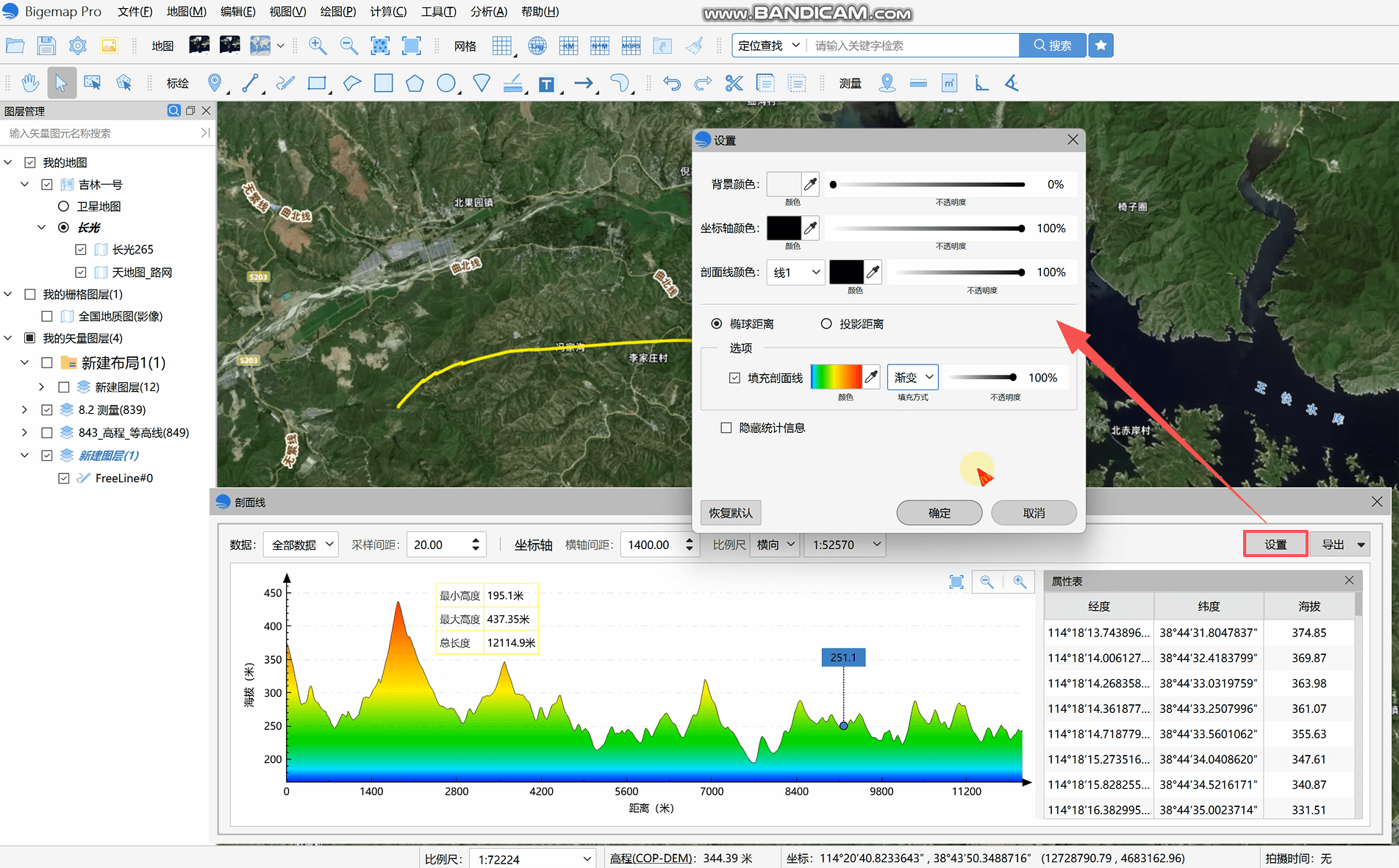

生成剖面图后，在右上角设置面板中完成个性化样式优化：
1.自定义背景底色、XY 坐标轴颜色。
2.自由开启或关闭剖面填充效果（支持纯色填充或渐变填充）。
3.按需切换折线极简展示模式（仅显示海拔折线，不填充区域）。

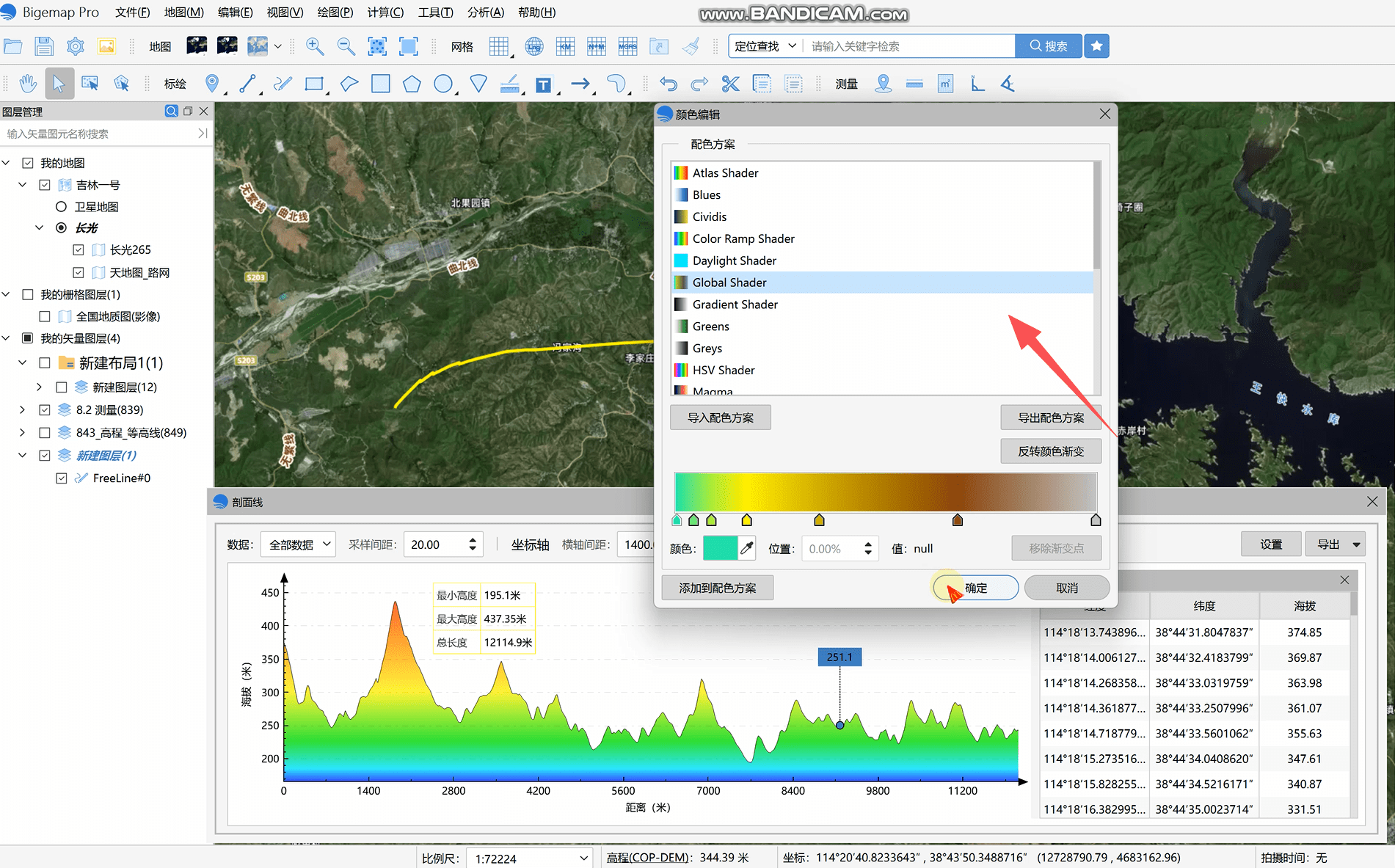

样式调试完成后，可切换不同配色方案，适配汇报展示或技术图纸等不同场景。

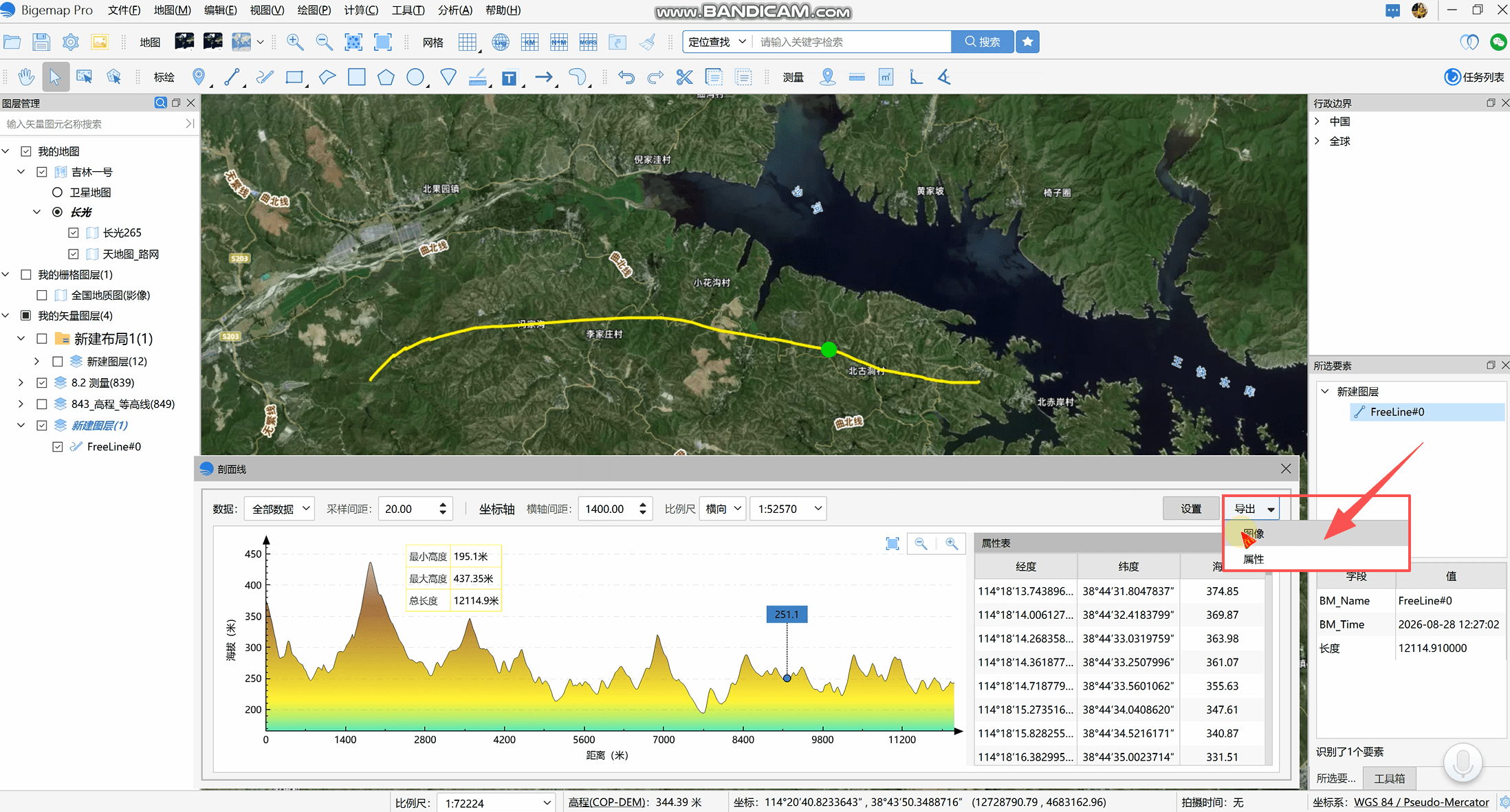

剖面图支持两种导出方式：

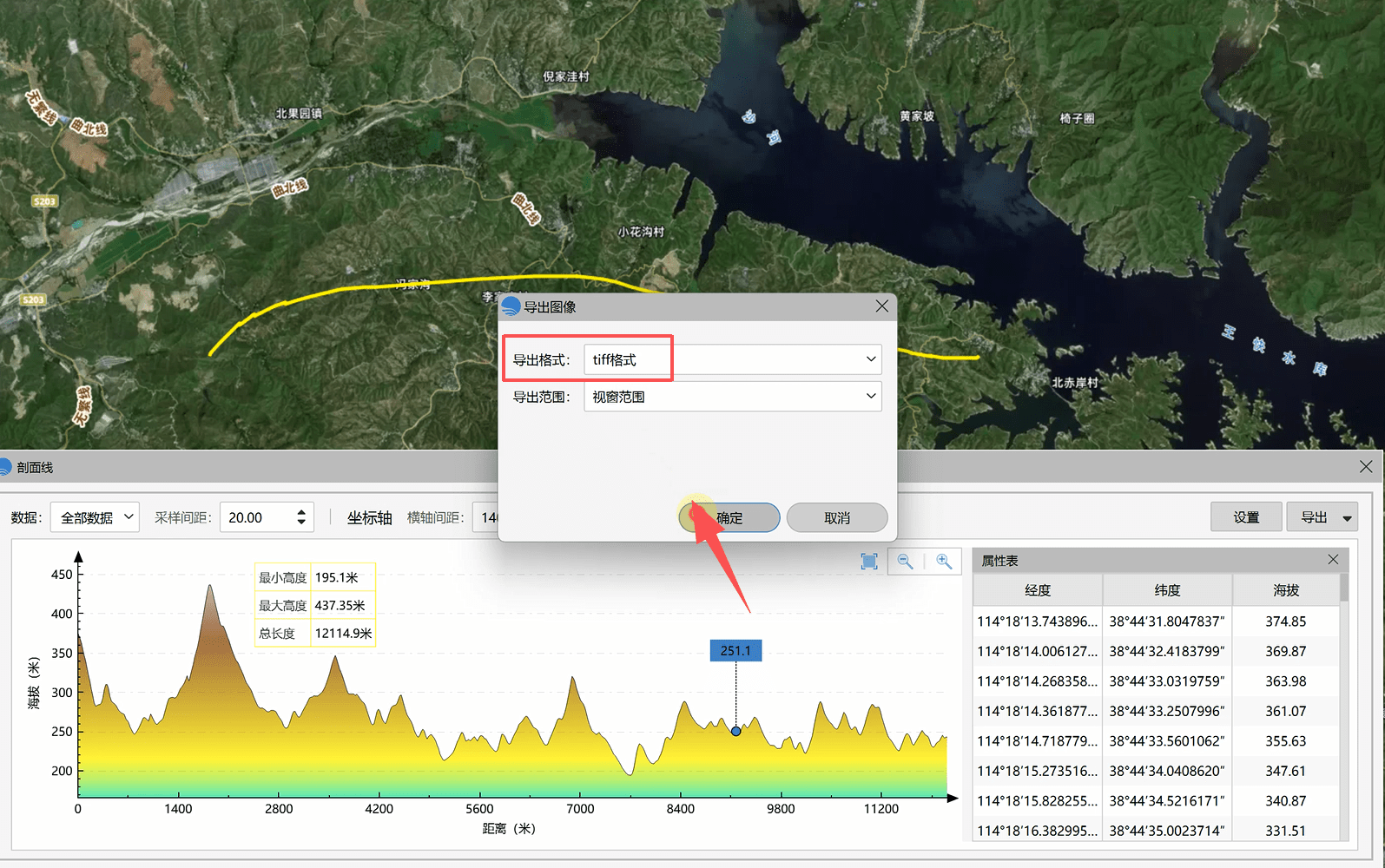

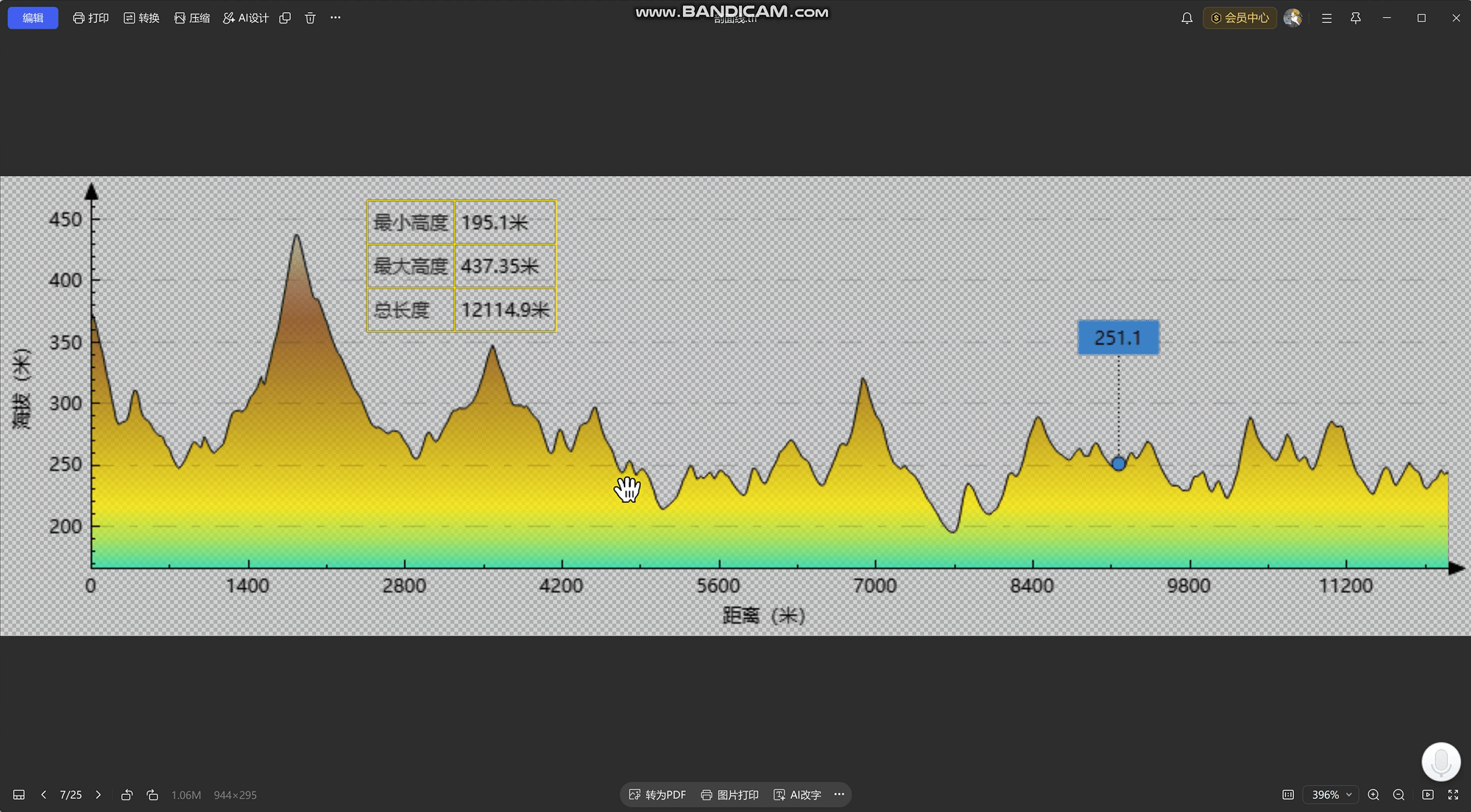

1.导出 TIF 图像：获取高清剖面效果图，直接用于报告插图或排版。

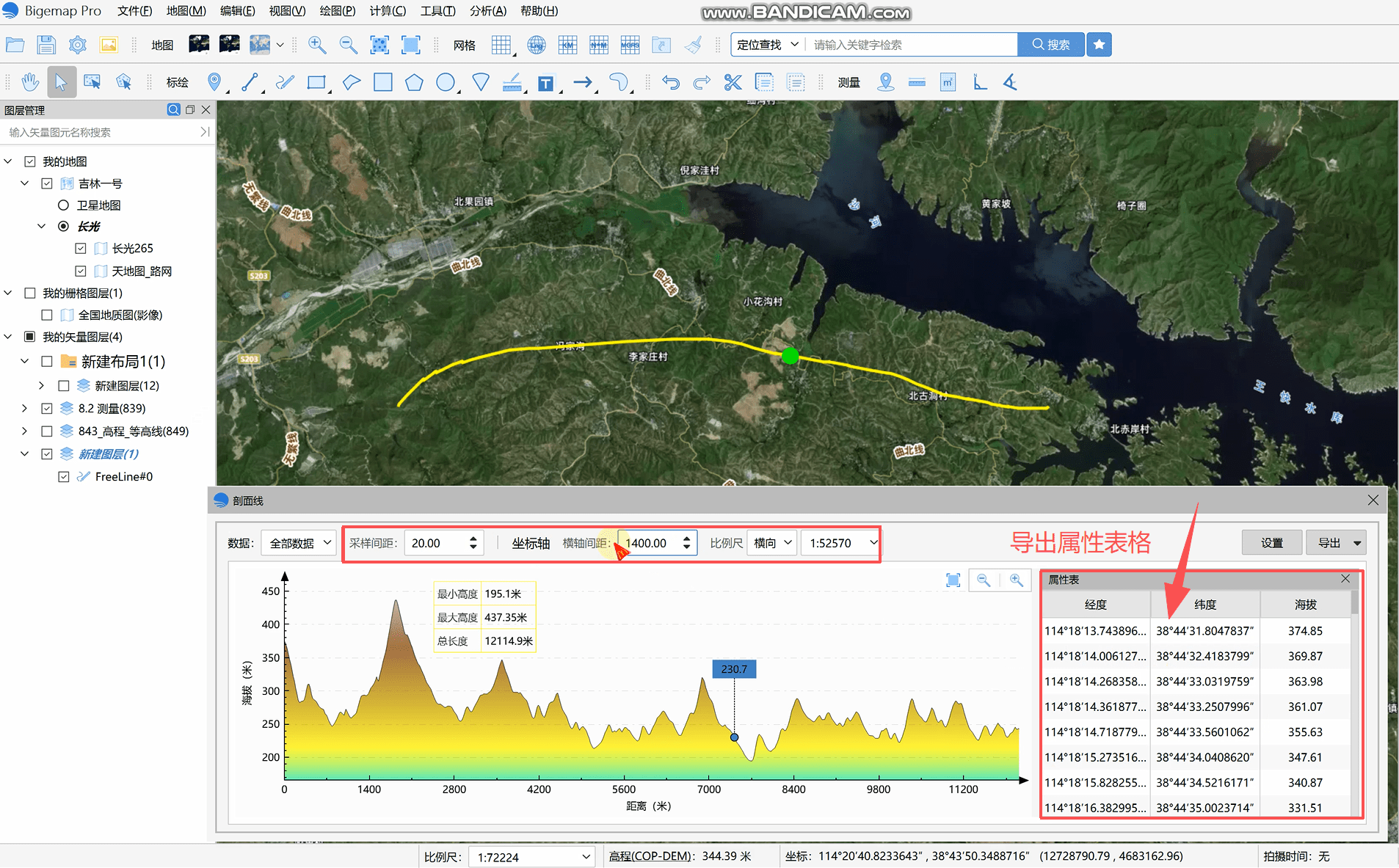

2.导出剖面属性表格：精准留存勘测数据，包含全程采样点位、采样间距、对应经纬度及海拔数值。
表格导出时支持自定义采样间隔：间隔越小，高程数据精度越高，可满足精细勘测与宏观分析不同场景。

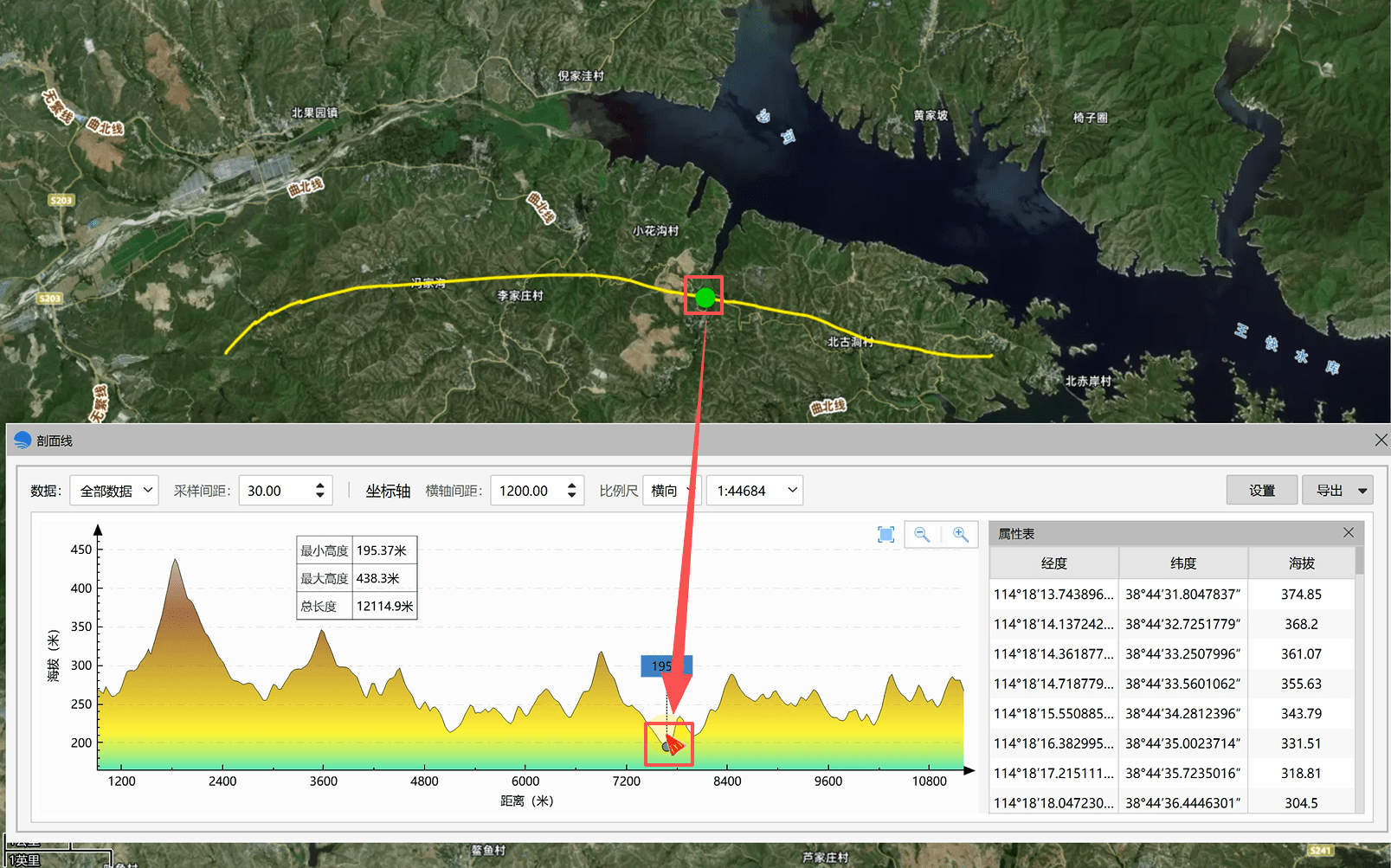

结合地图层级比例尺，在生成剖面图后：
1.一键缩放至线路全域范围，纵观整体地形起伏。
2.快速判别线路海拔高点、低点及地形突变区域。
3.精准定位水塘、谷地、山体等特殊地形位置。
该功能为线路规划、场地评估提供直观依据，帮助快速识别关键地形节点。

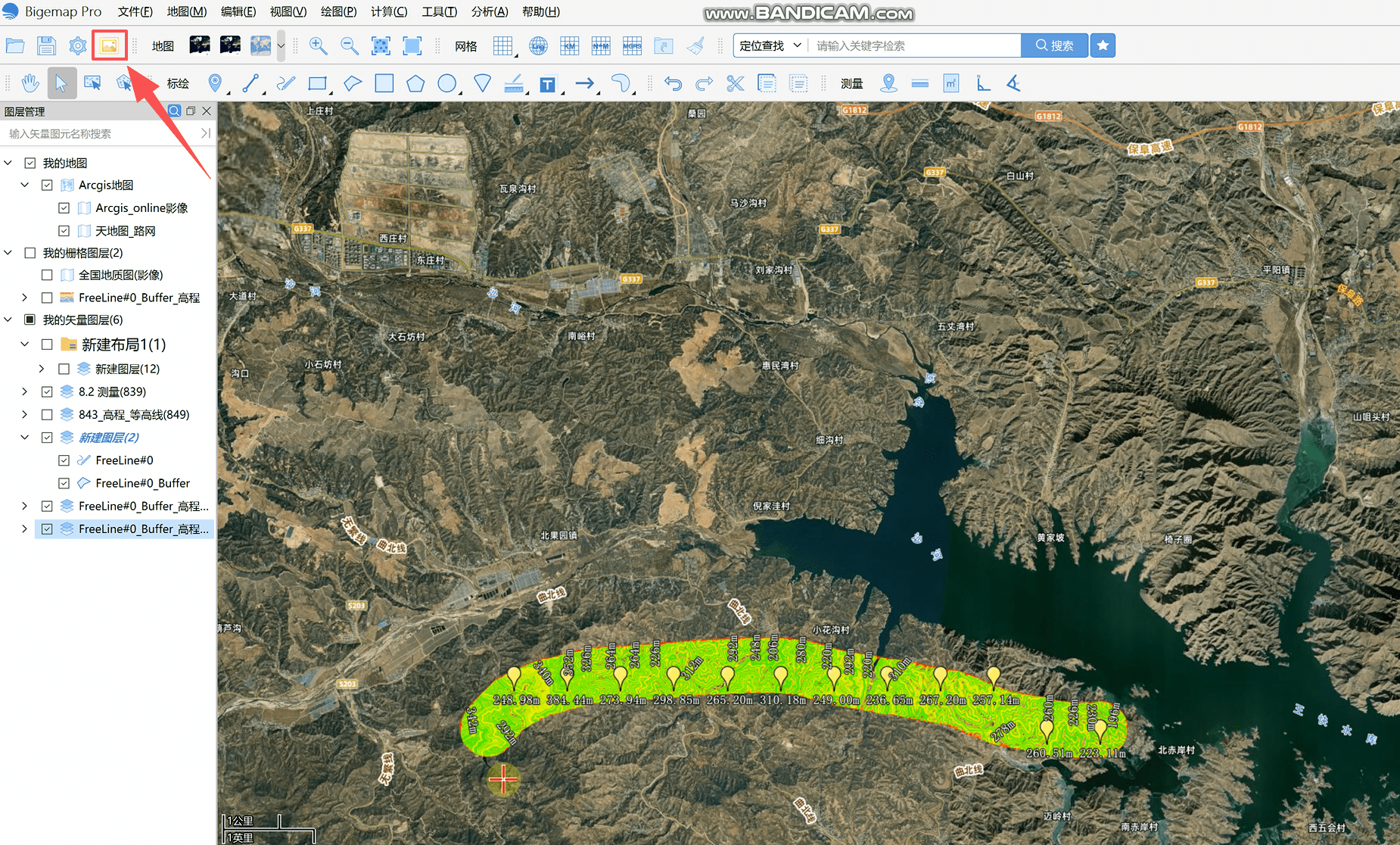

所有剖面图表、等高线、高程点位数据处理完成后，进入打印布局界面完成标准化出图：

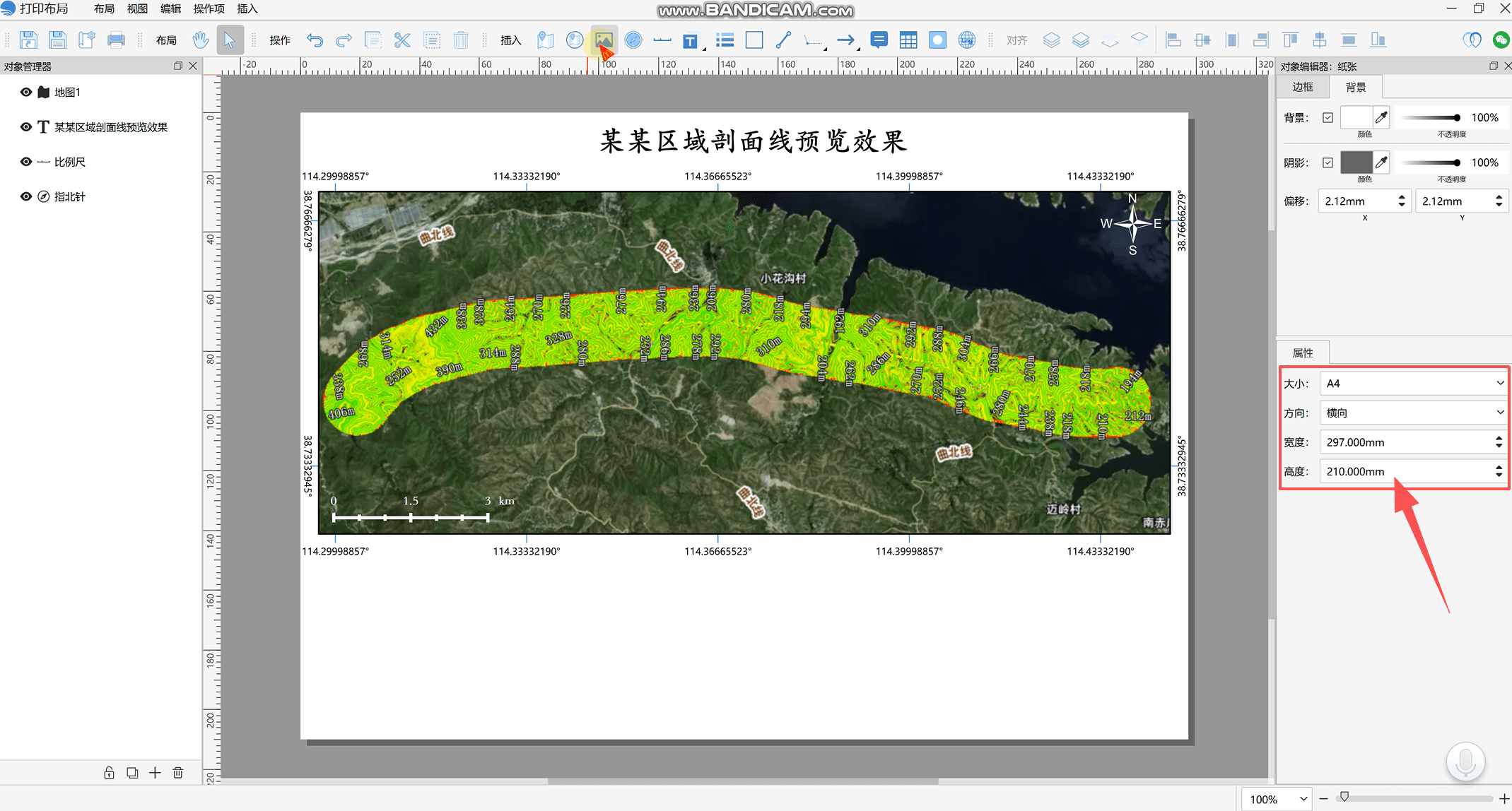

1.自定义纸张尺寸与横竖版式。

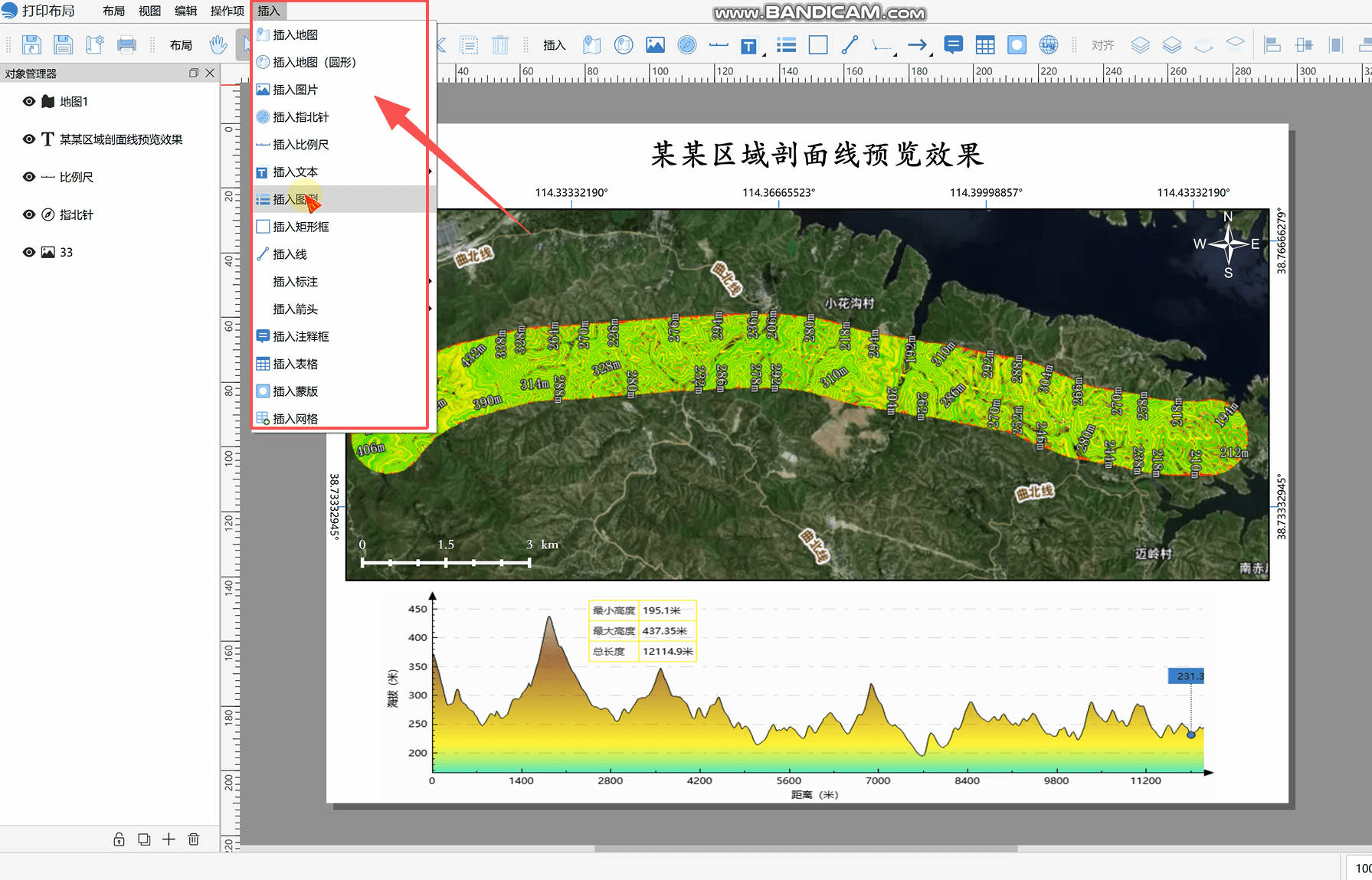

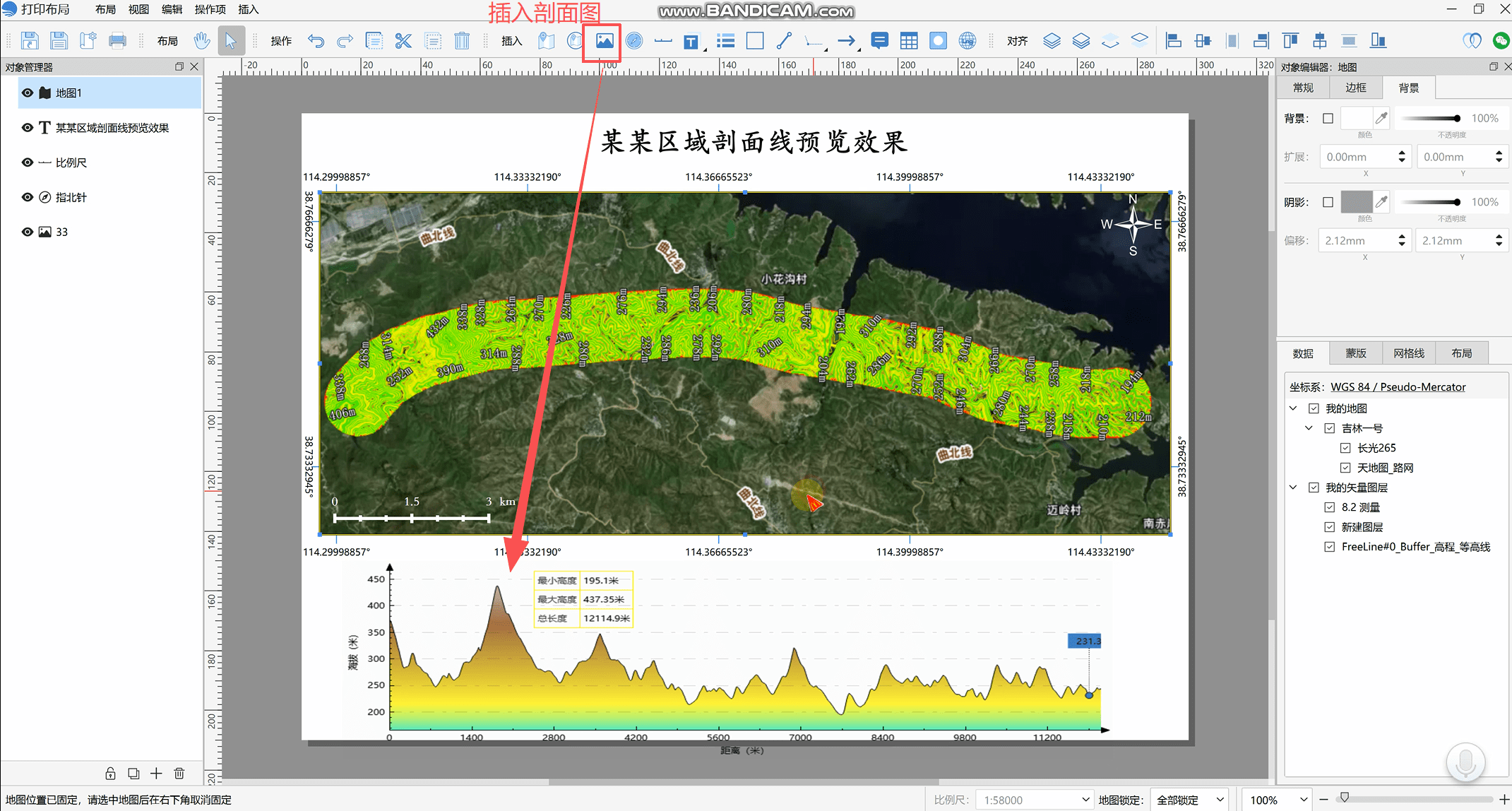

2.插入导出的剖面效果图，搭配等高线、高程点图例、图名、图框等制图要素。
3.规整图面布局，微调整体样式与排版细节。

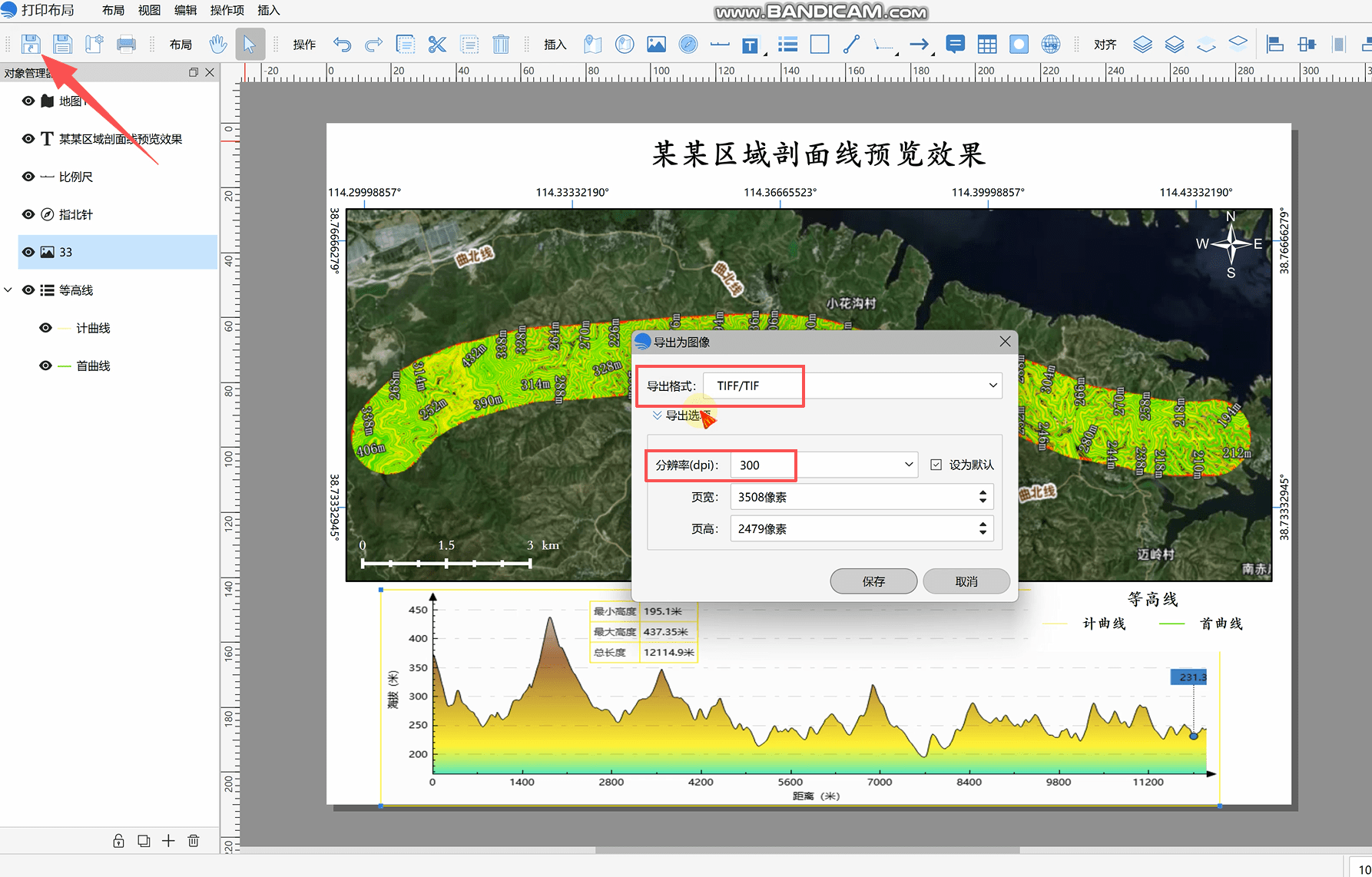

4.高清导出图片或 PDF 格式文件。
最终形成一套包含地形剖面、等高线地貌、高程点位的完整专题成果图，可直接用于项目规划汇报、场地分析、方案归档。
