第一步：准备高程数据

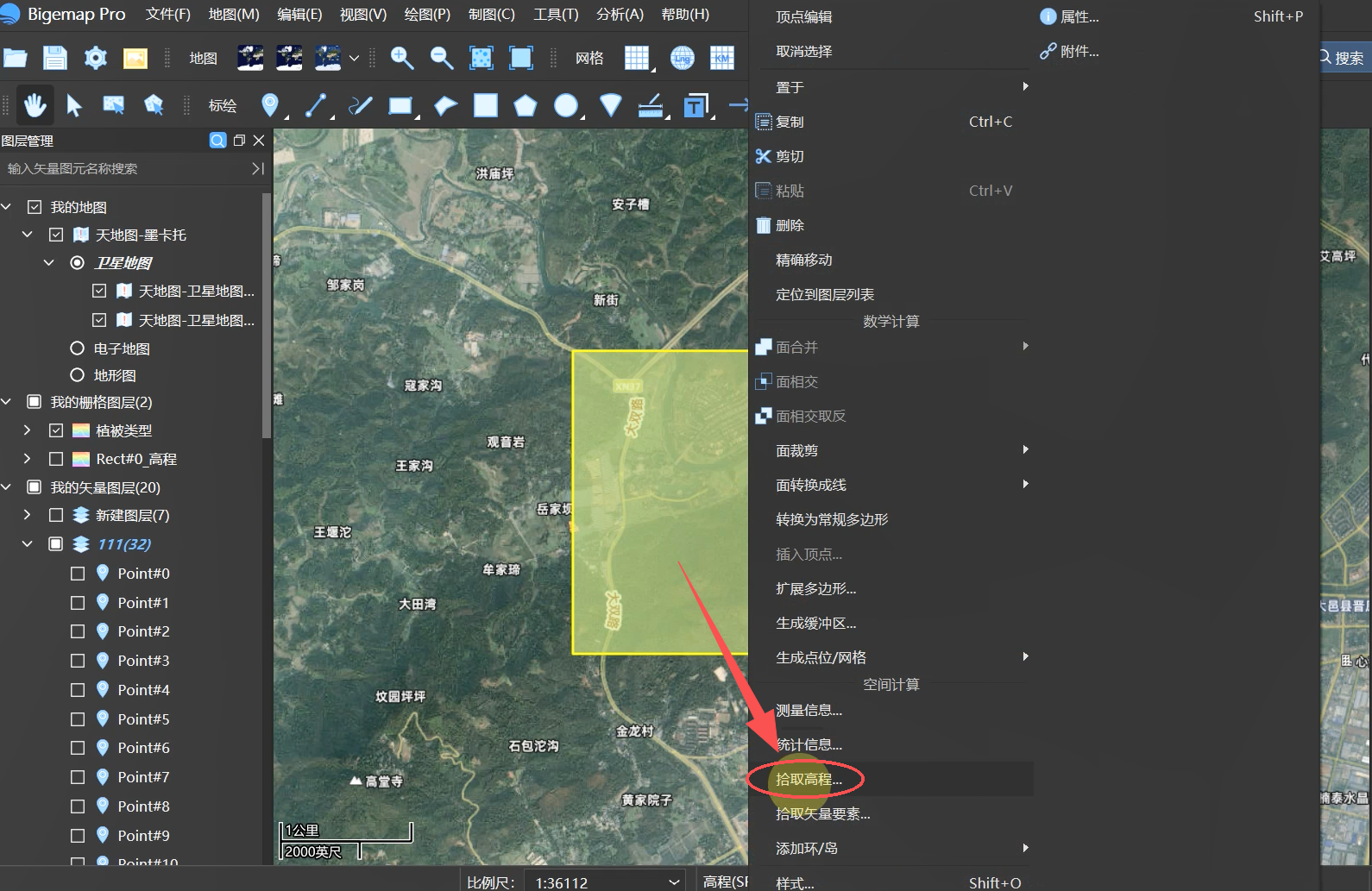

在地图上绘制目标范围，右键选择「拾取高程」获取区域高程数据（也可直接导入本地 DEM 或使用系统高程）。

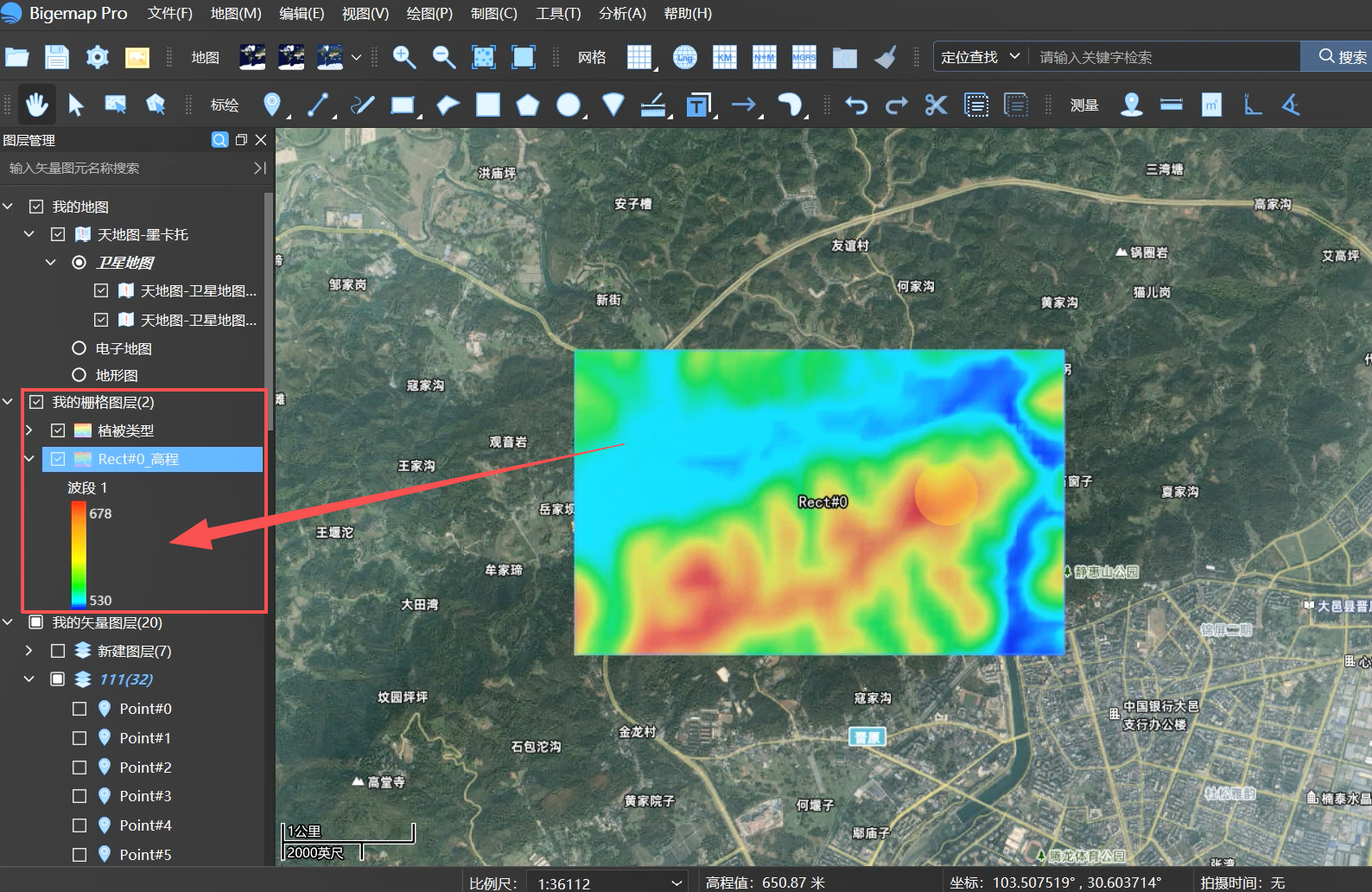

高程数据加载后会在栅格图层中显示。

第二步：执行地形分析

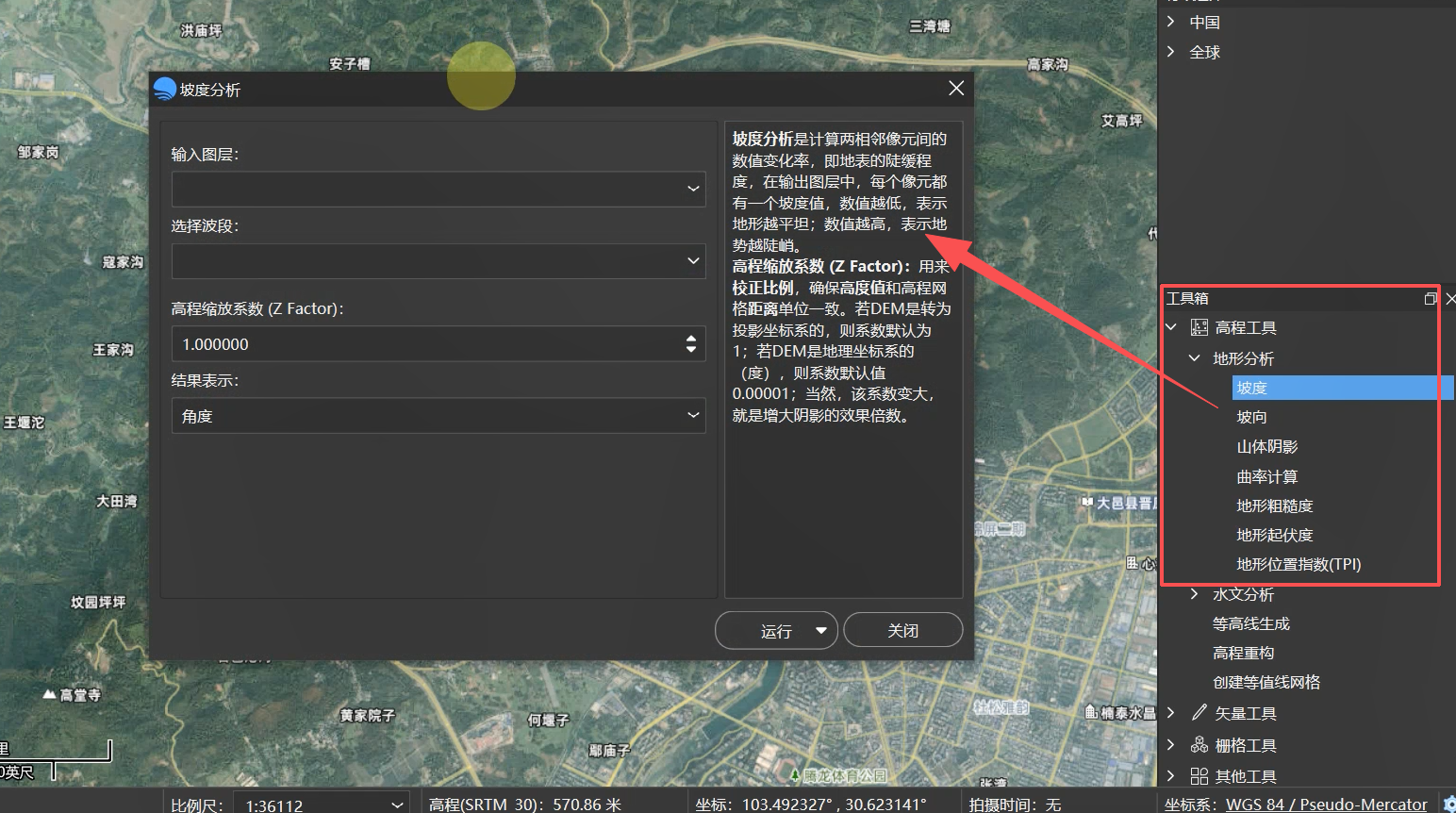

双击激活目标高程图层，在分析功能面板中依次选择所需分析类型：

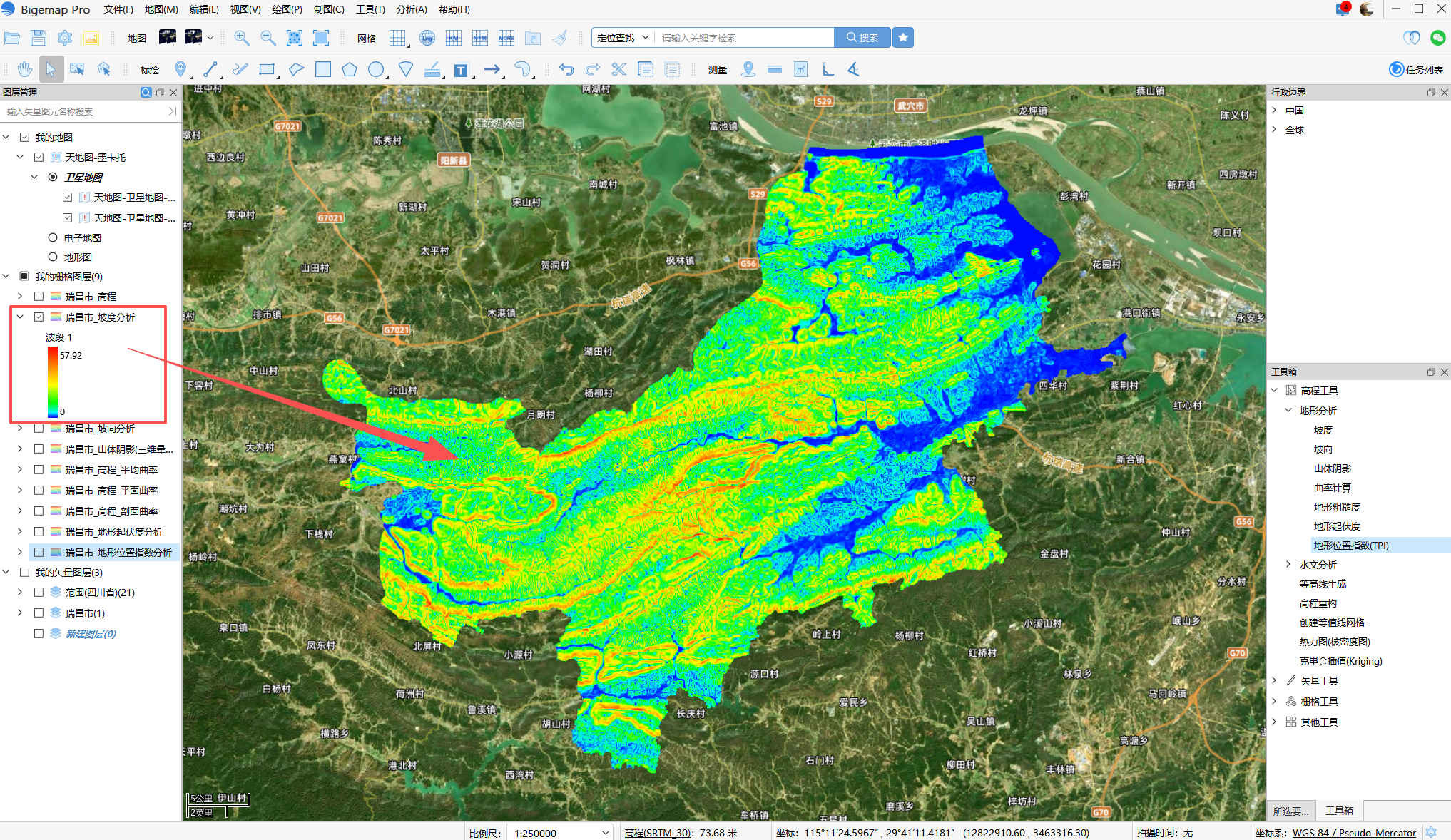

1. 坡度分析

计算两相邻像元间的数值变化率，用来判断地表陡缓程度。输出图层里每个像元都会生成对应坡度数值：数值越低地形越平坦，数值越高地势越陡峭。

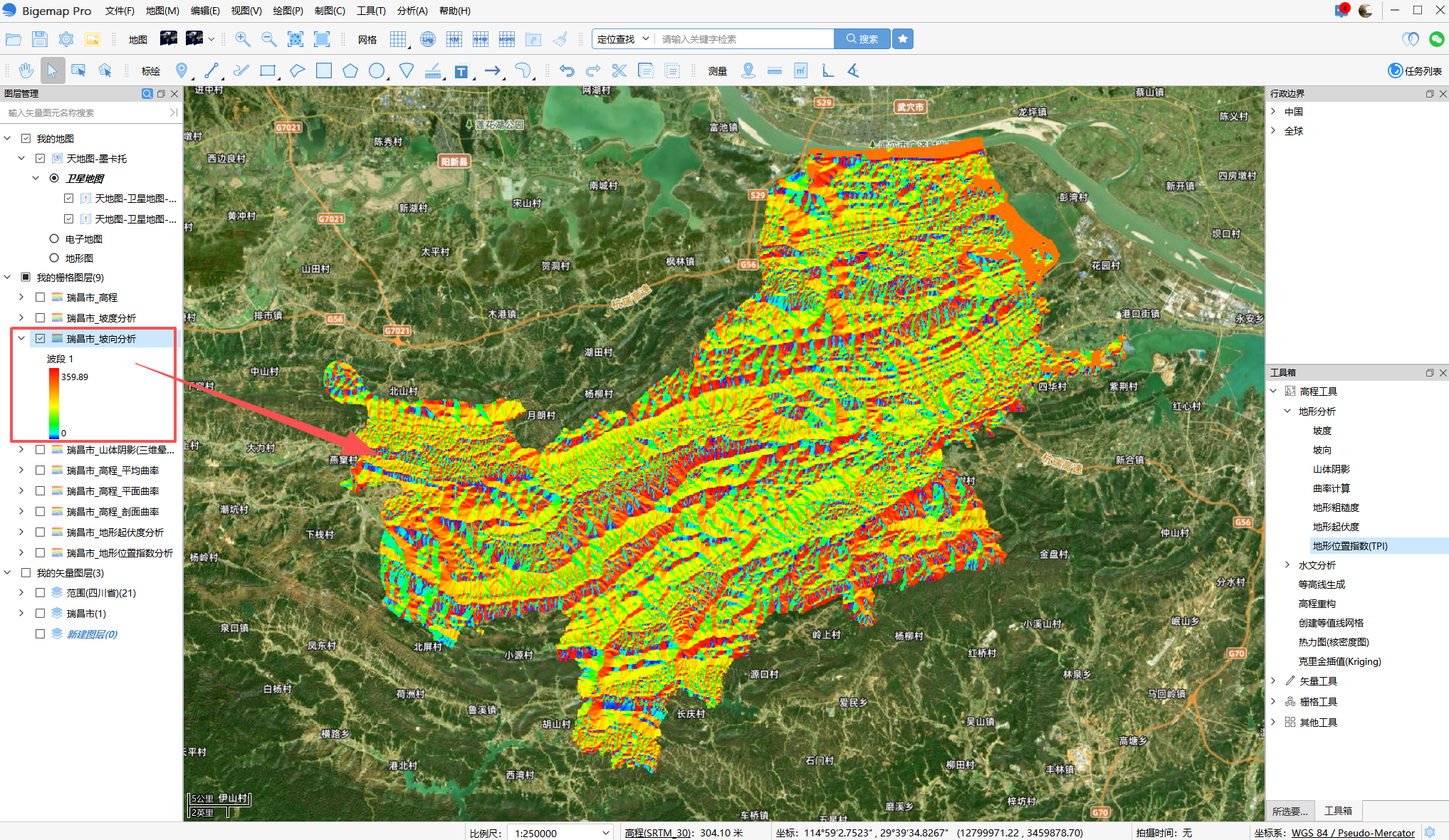

2. 坡向分析

坡面法线方向在水平面的投影方位角，采用角度计量，数值范围 0°~360°，可直观判断坡面朝向。

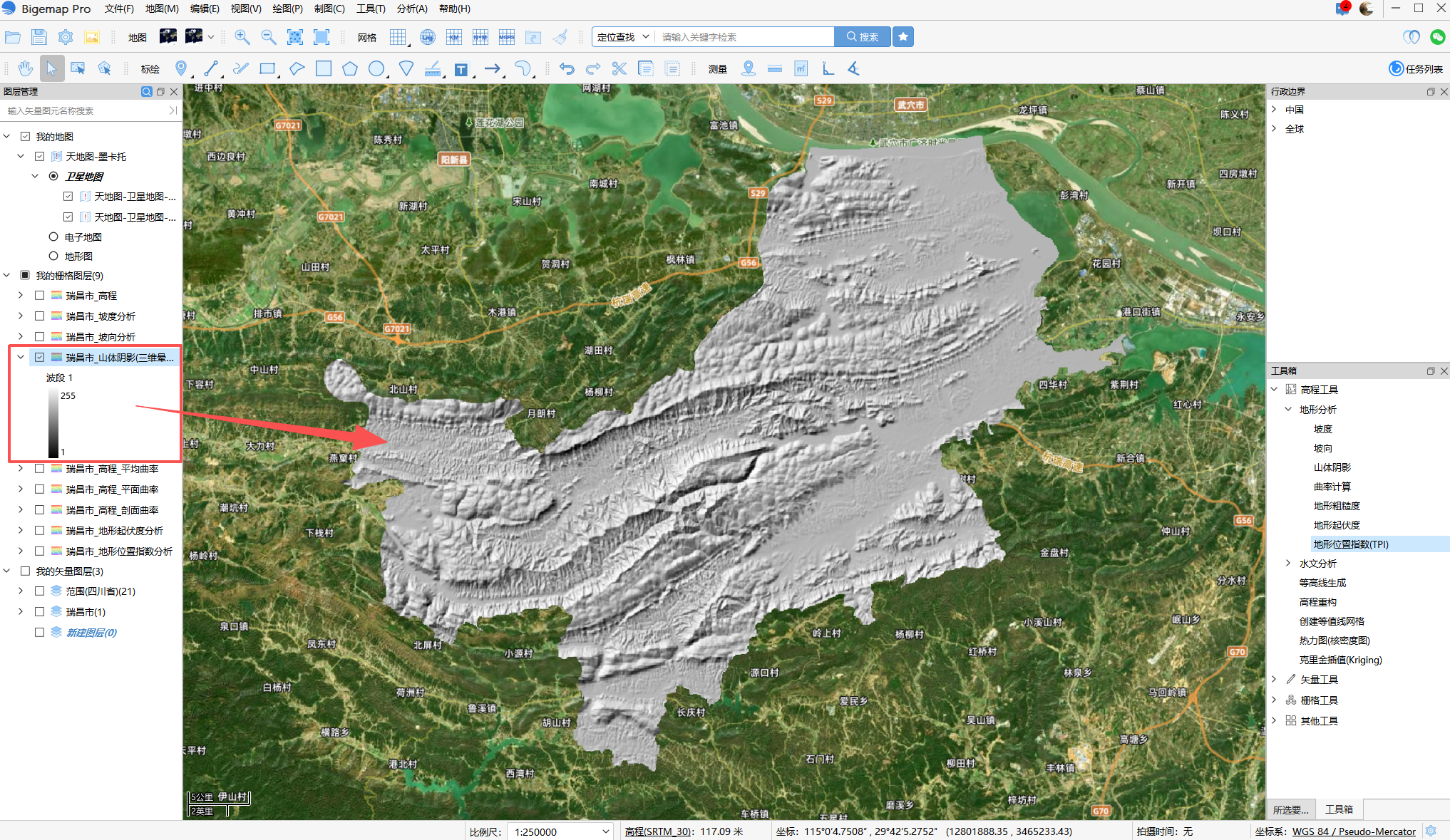

3. 山体阴影

生成带有立体效果的地形图，适合作为底图层叠加植被、道路、水系等专题数据，制作层次丰富、视觉美观的专题地图。

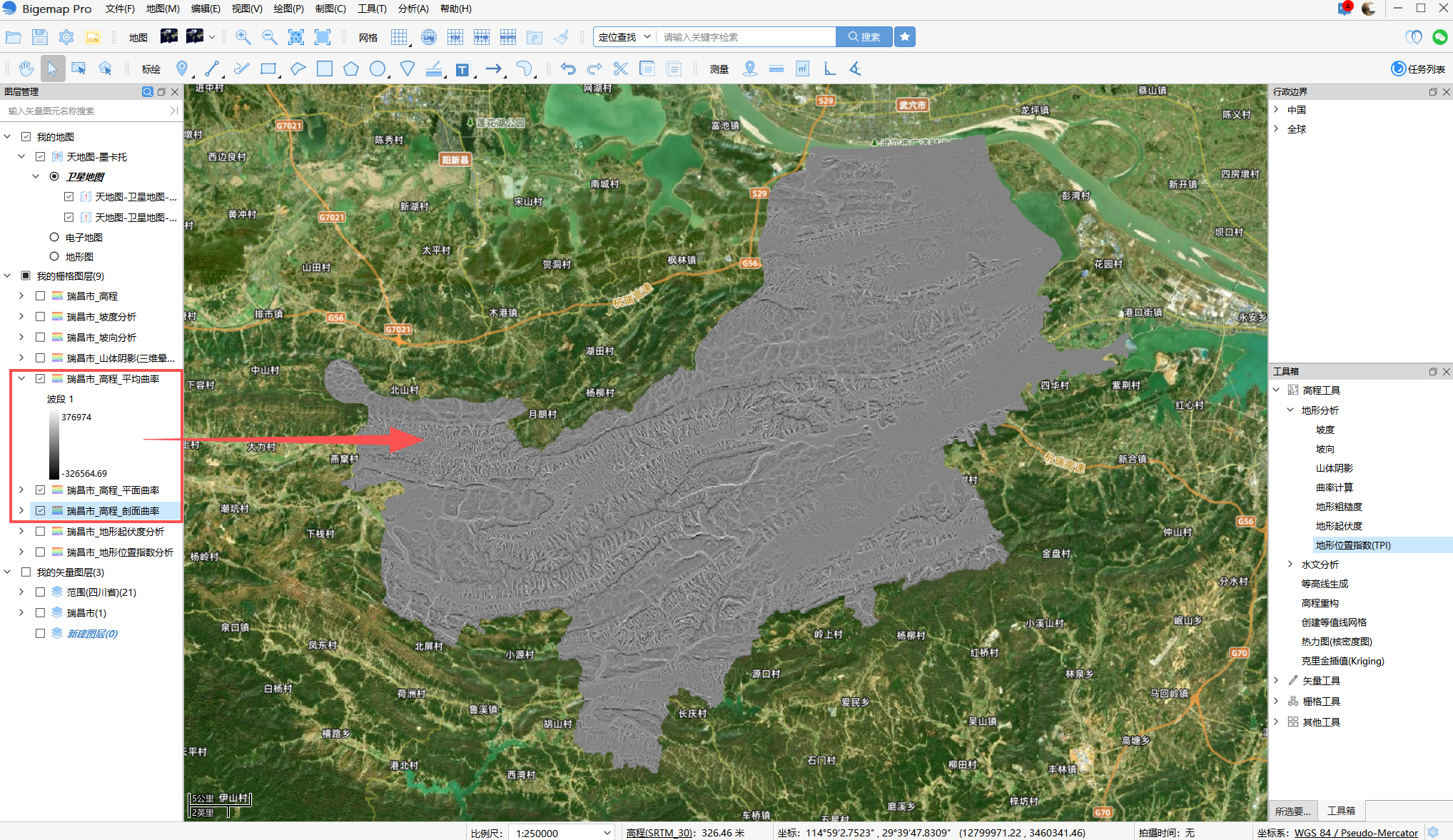

4. 曲率计算

表征地表曲面的弯曲状态：曲率数值为正代表地表凸起，数值为负代表地表凹陷，数值等于 0 代表地表平坦。

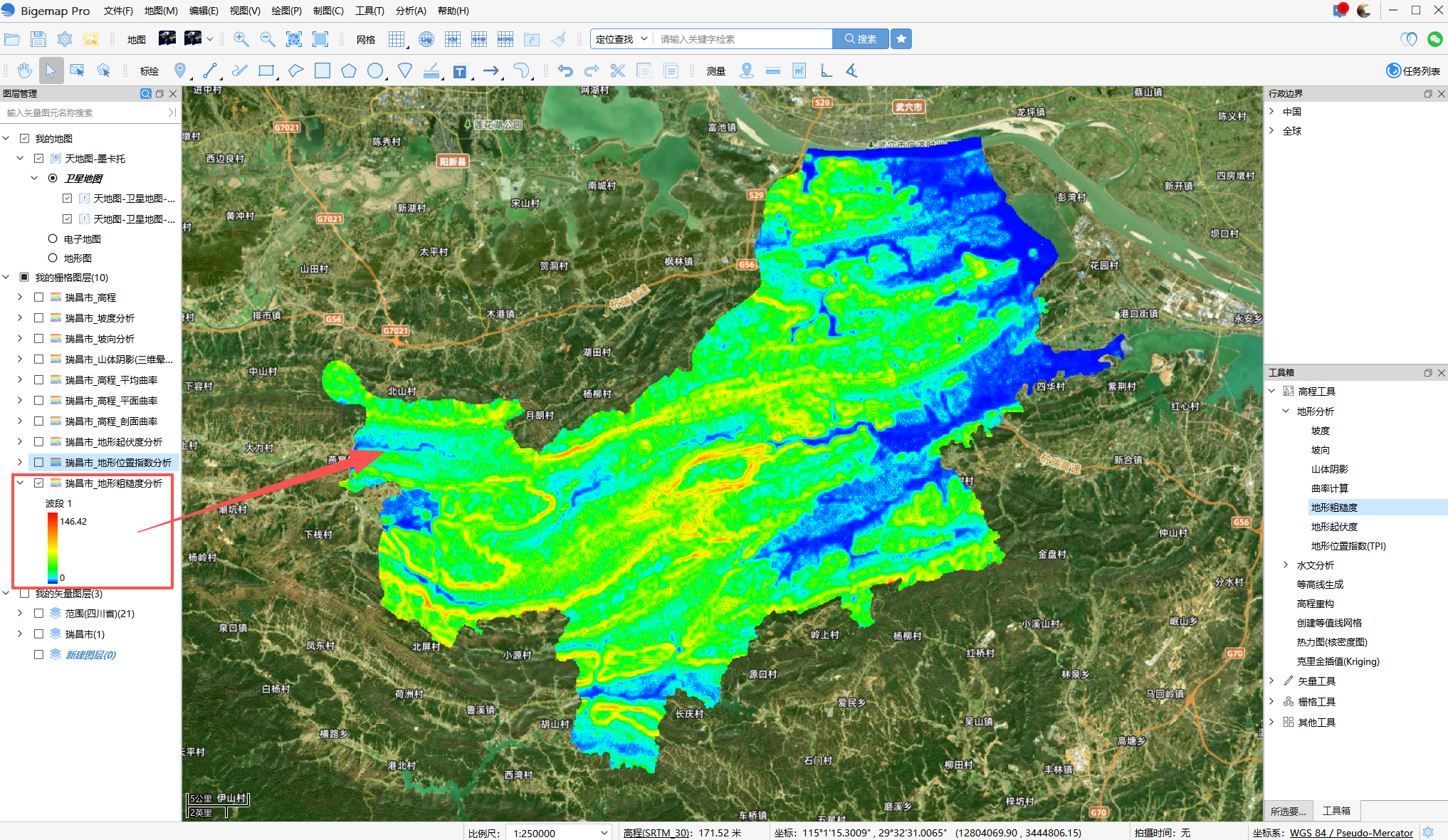

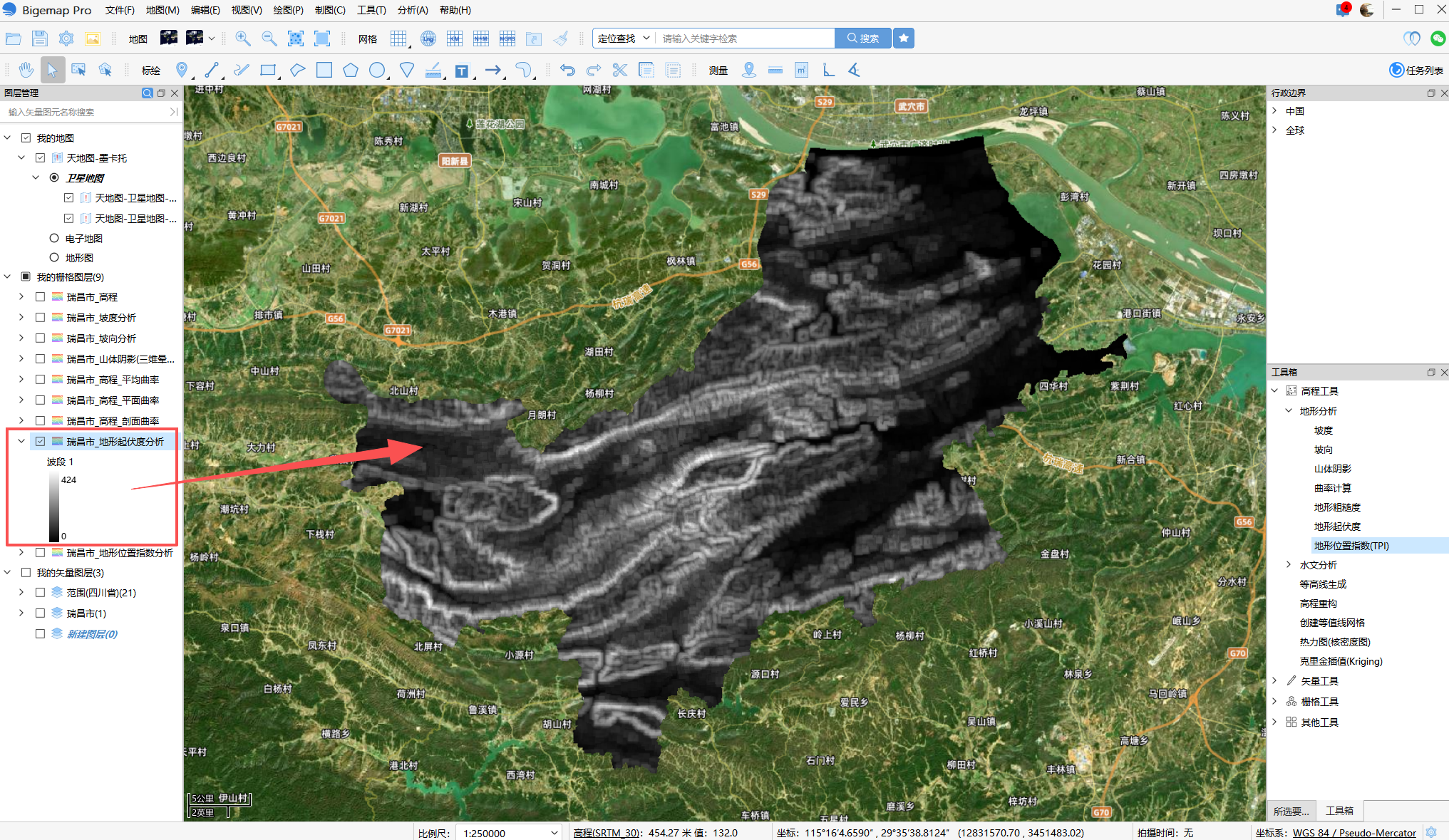

5. 地形粗糙度

体现地表垂直起伏变化与地表侵蚀程度，地形崎岖、高差起伏越大，粗糙度数值越高；地势平缓区域粗糙度数值偏低。

6. 地形起伏度

区域宏观地形指标，计算指定范围内最高点海拔与最低点海拔的高差，用来整体判断片区地形落差大小。

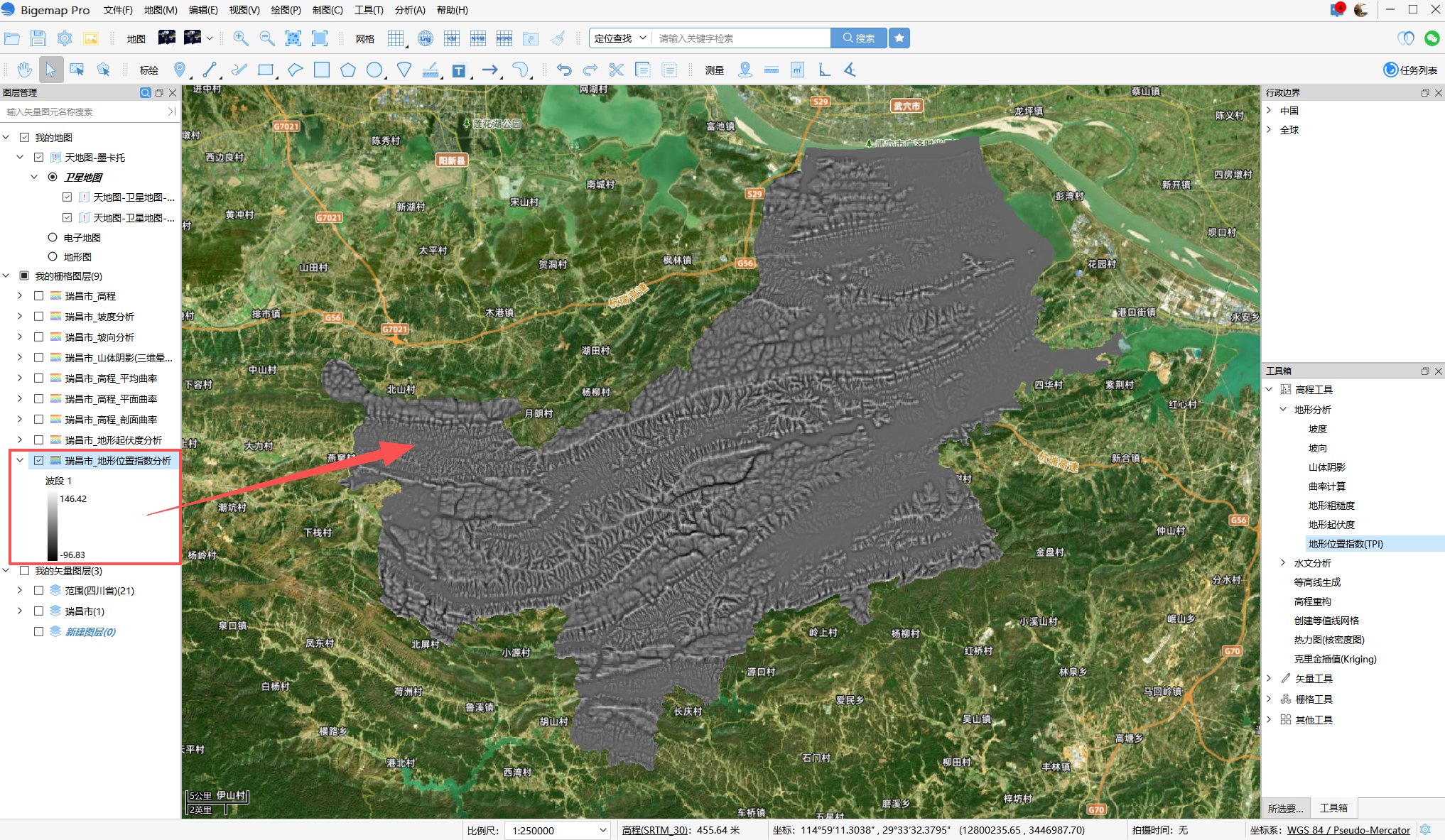

7. 地形位置指数（TPI）

核心计算逻辑为中心点高程减去周边邻域平均高程，公式：TPI = 中心点高程 - 邻域平均高程，用来判断点位属于山脊、山谷、平地等地形位置。

每选择一个功能，右侧会显示对应的指数解释，可根据需求查看。

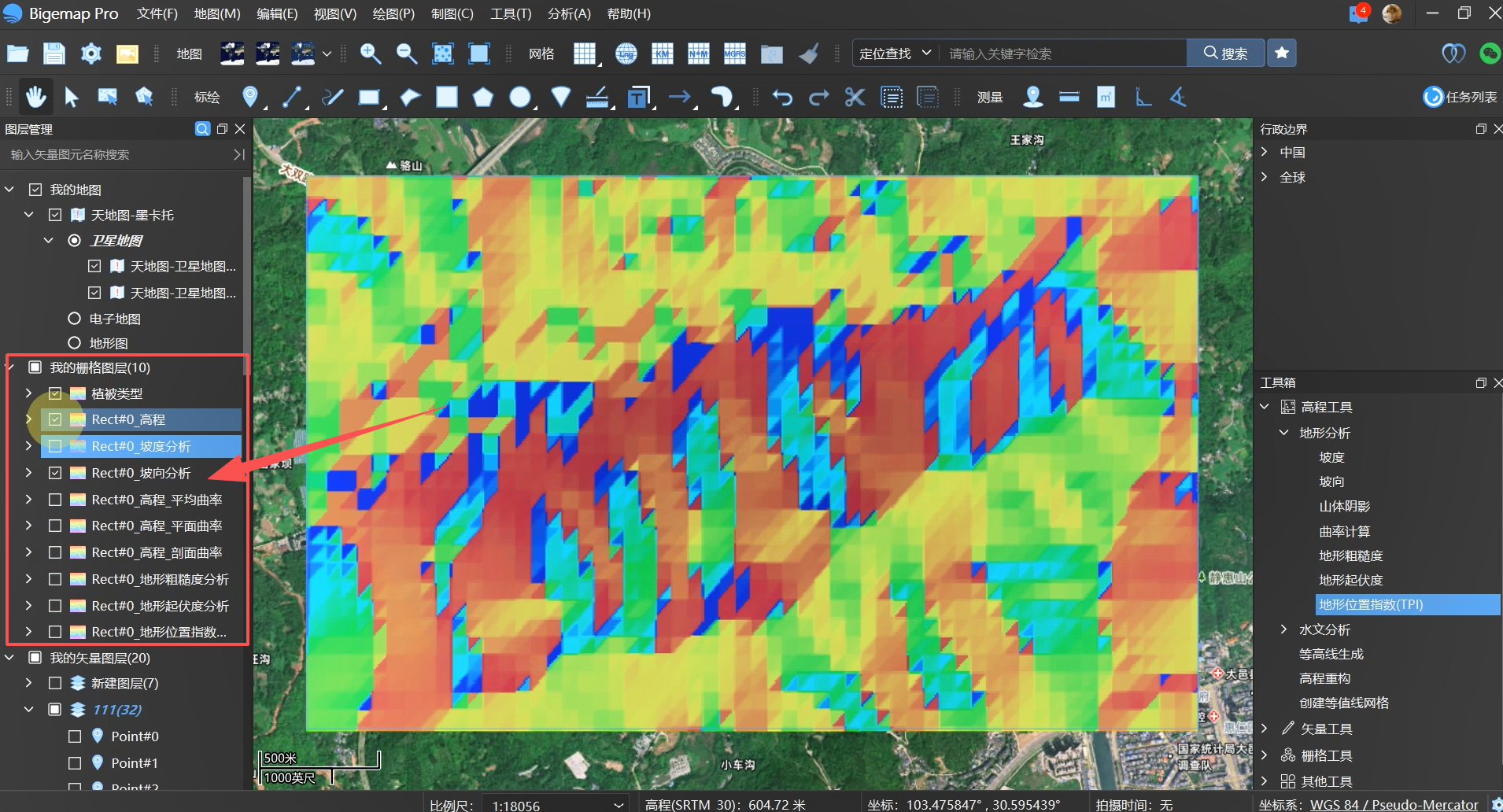

设置完成后点击「运行」，分析结果自动在栅格图层中显示。

第三步：分析结果矢量化

以地形粗糙度为例，将栅格分析结果转换为矢量数据：

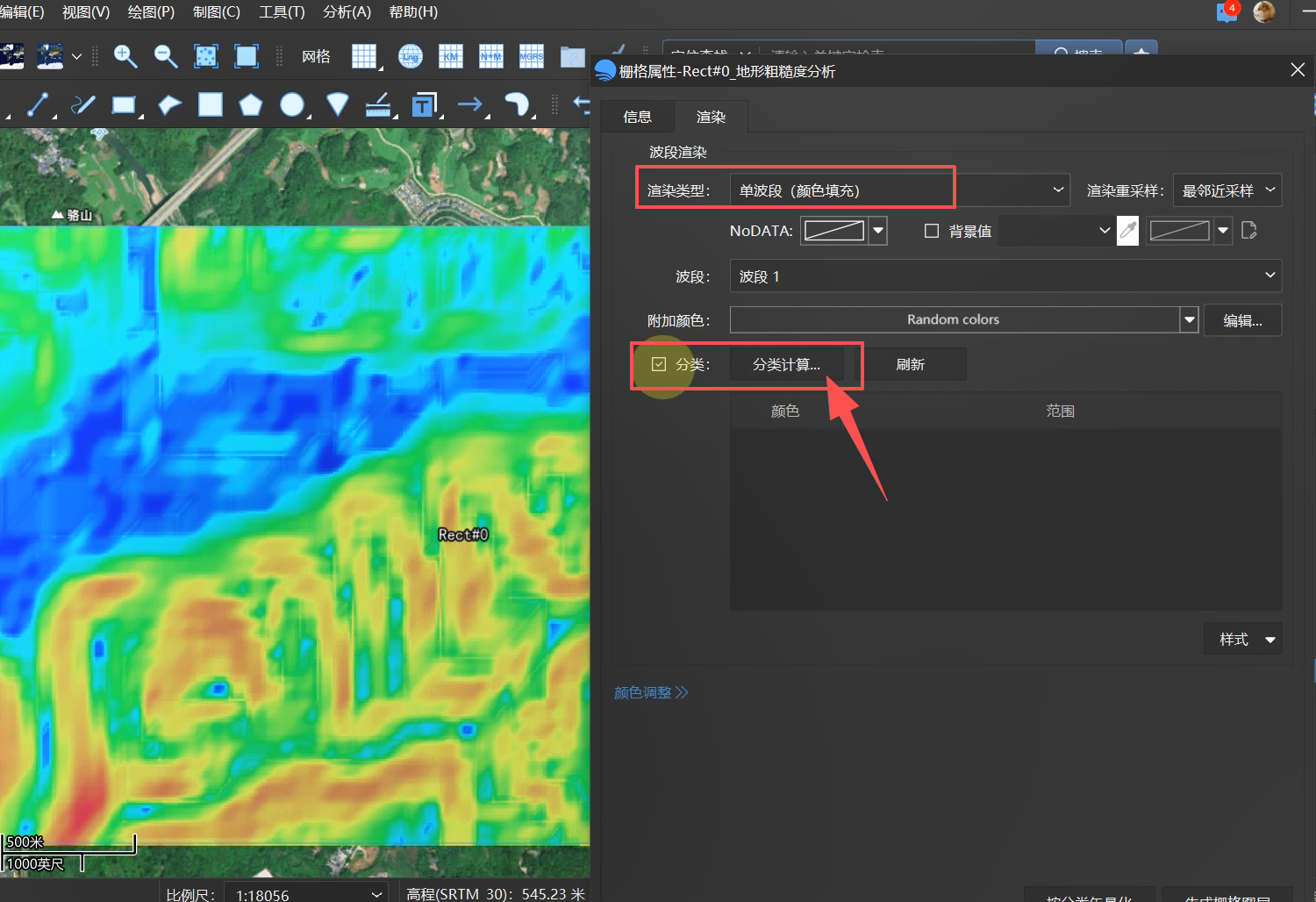

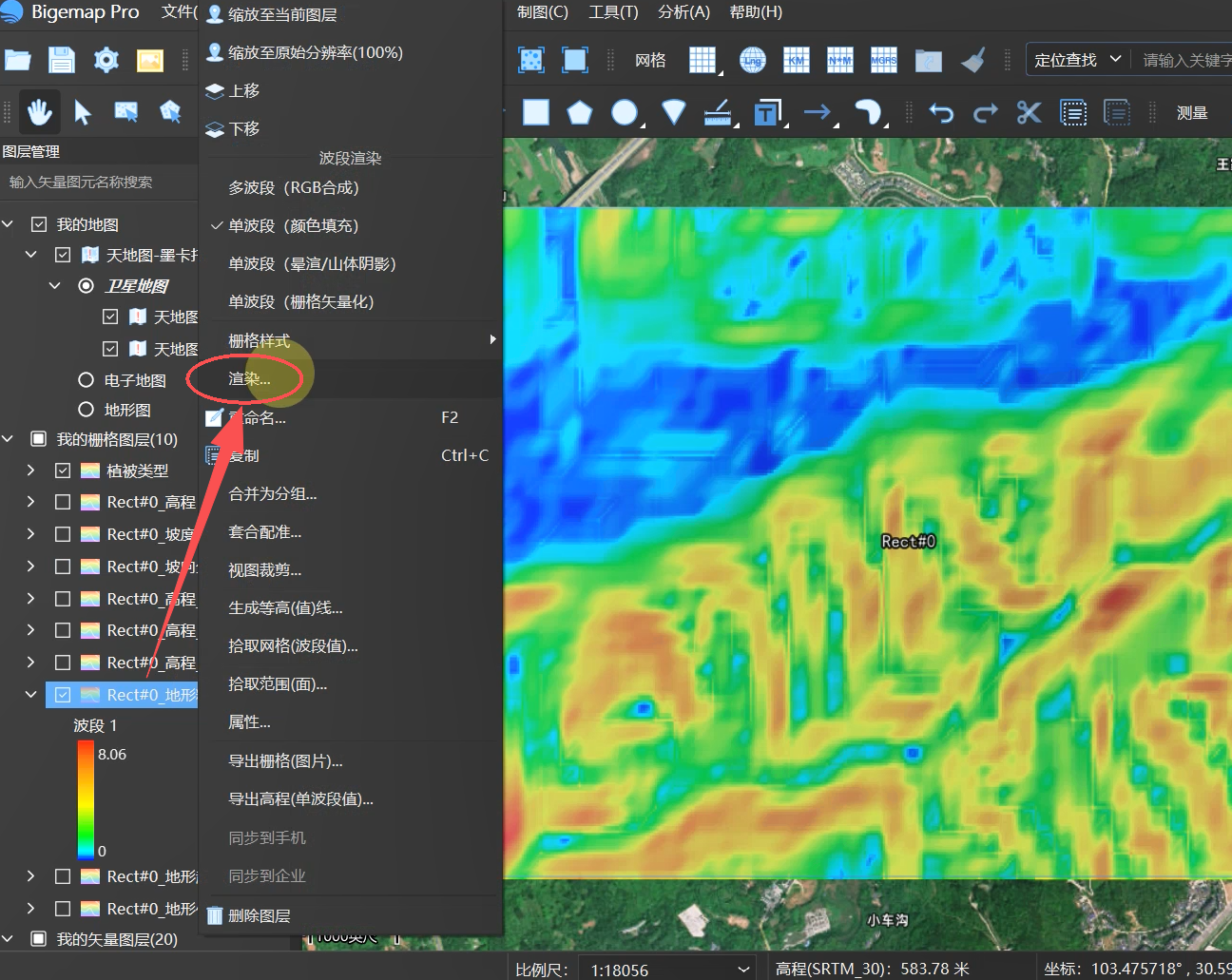

1.在栅格图层中找到分析结果图层，右键选择「渲染」。

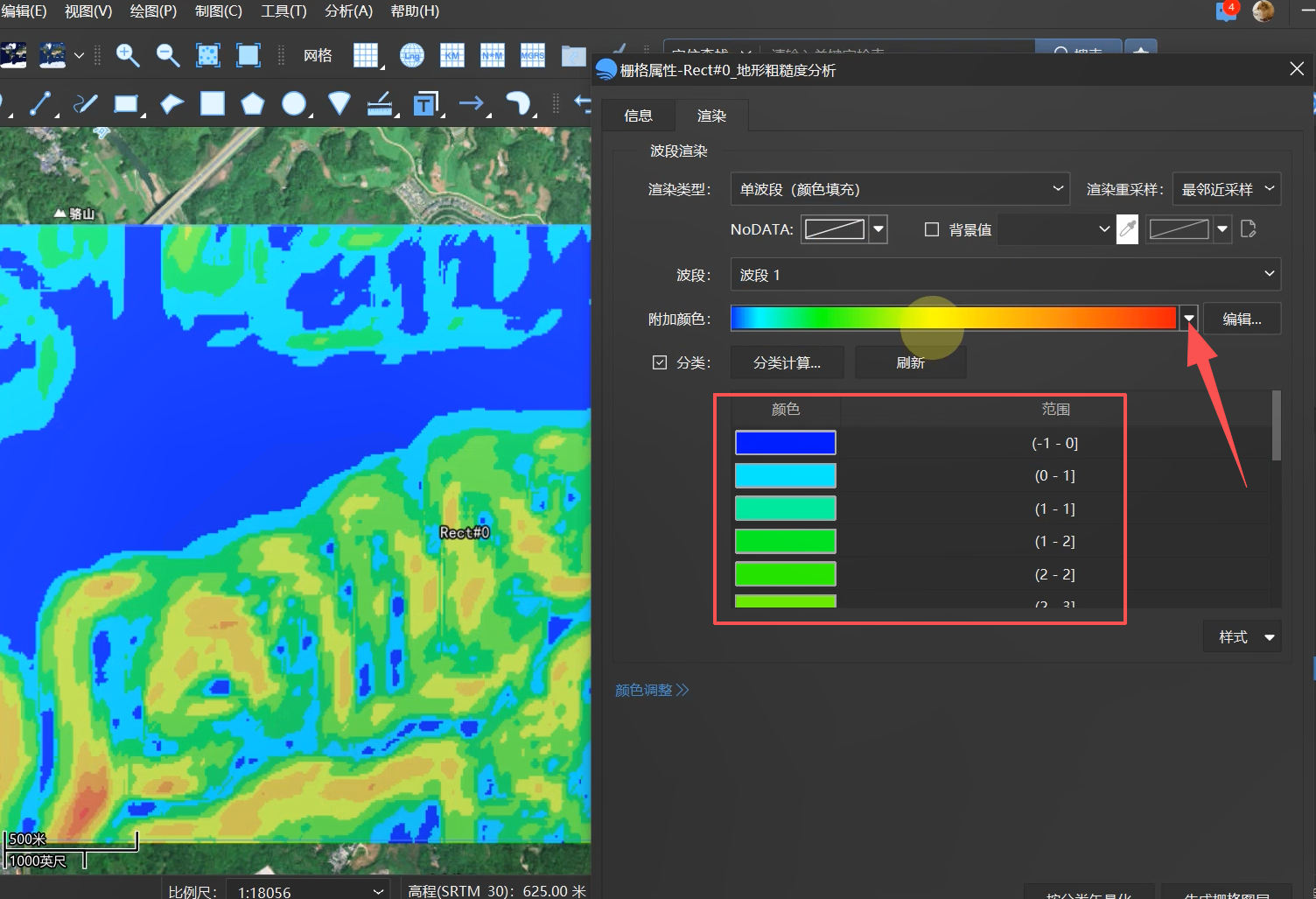

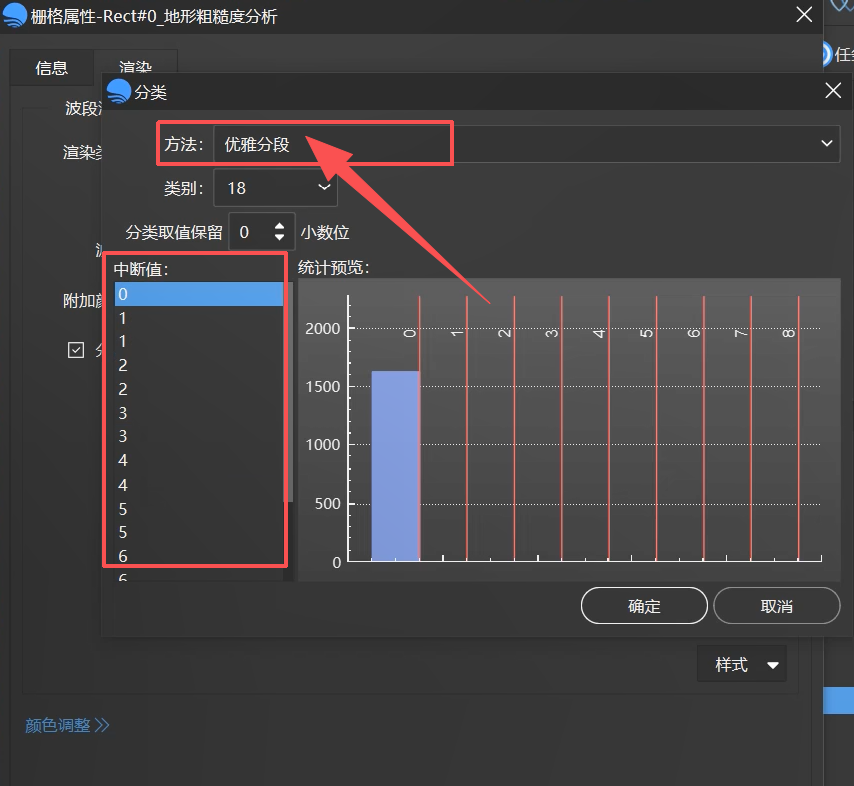

2.选择「分类计算」，自定义设置分类数量和中断值，点击确定。

3.系统根据数值范围自动生成不同颜色区域（颜色可自定义调整，建议选择色差较大的配色方案）。

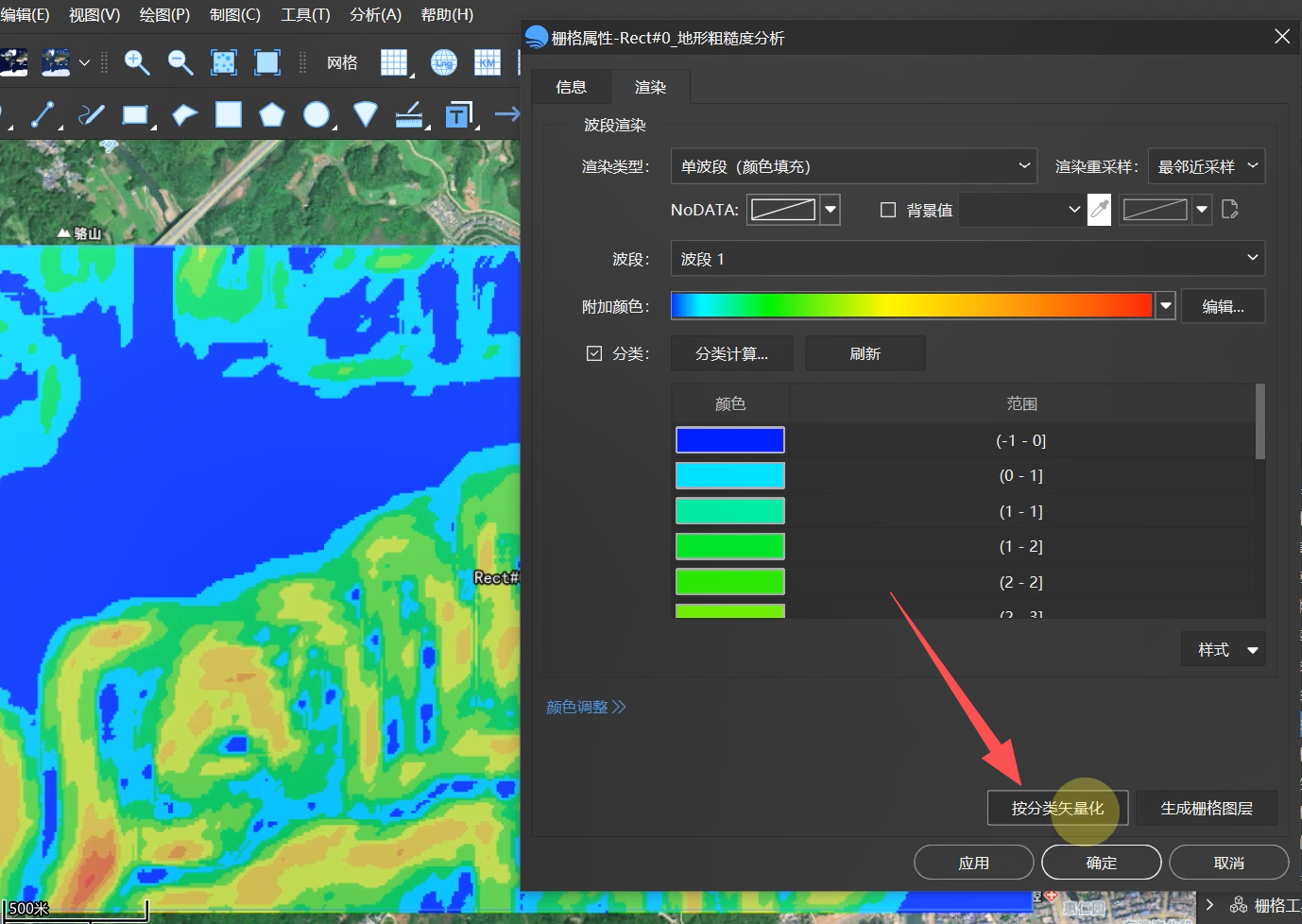

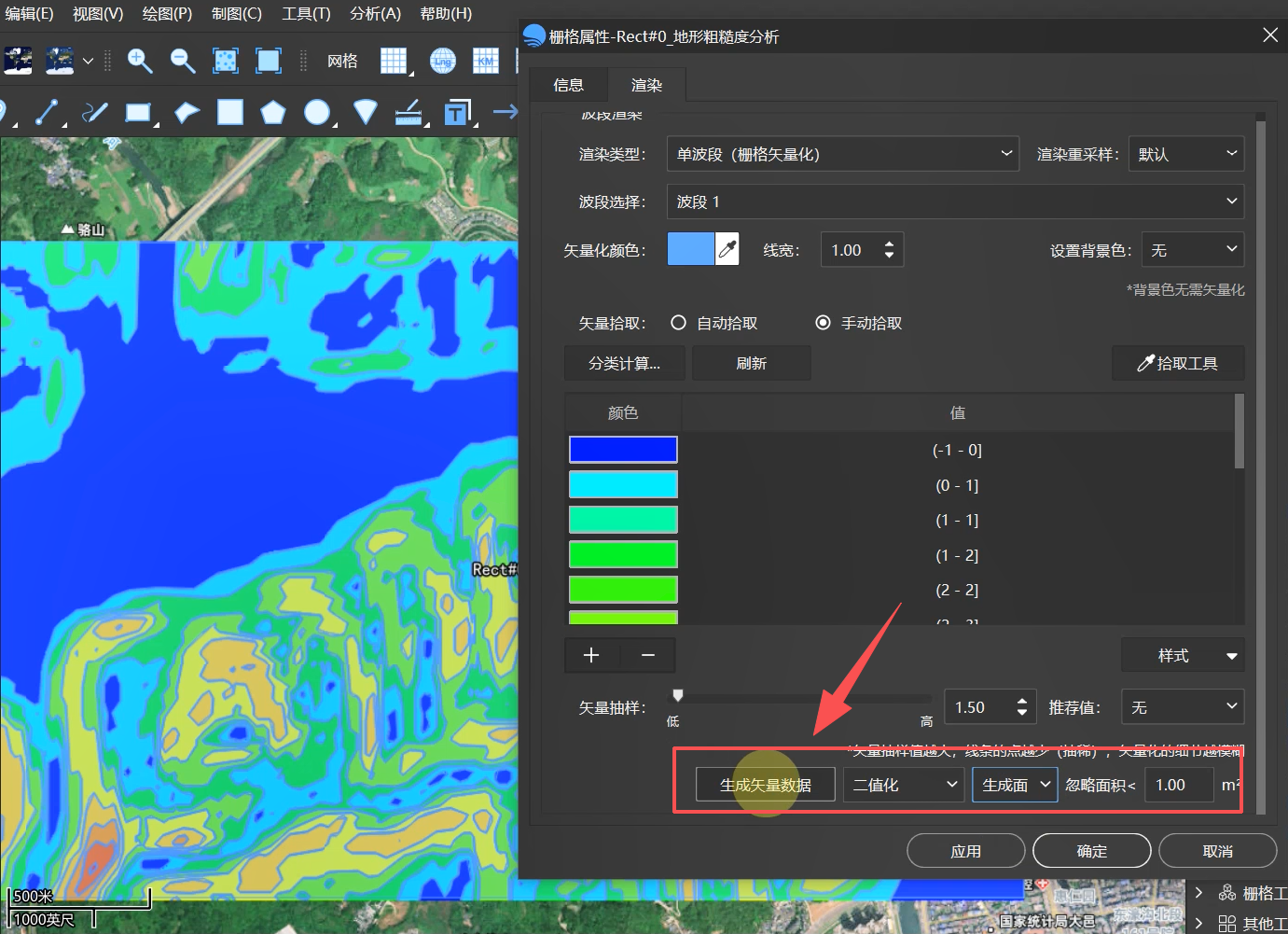

4.点击「按分类矢量化」，选择生成面或线数据（通常选择生成面文件）→「生成矢量数据」。

生成的矢量数据会自动存入矢量图层最底部，可关闭原栅格图层单独查看矢量化成果。其他分析结果的矢量化操作同理。

总结

地形分析流程为：拾取或加载高程数据 → 选择分析功能（坡度/坡向/曲率/粗糙度/起伏度/位置指数）→ 运行生成栅格结果 → 通过分类渲染将栅格转为矢量面或线数据，便于后续编辑与导出使用。
