第一步：选择图源与图层开关

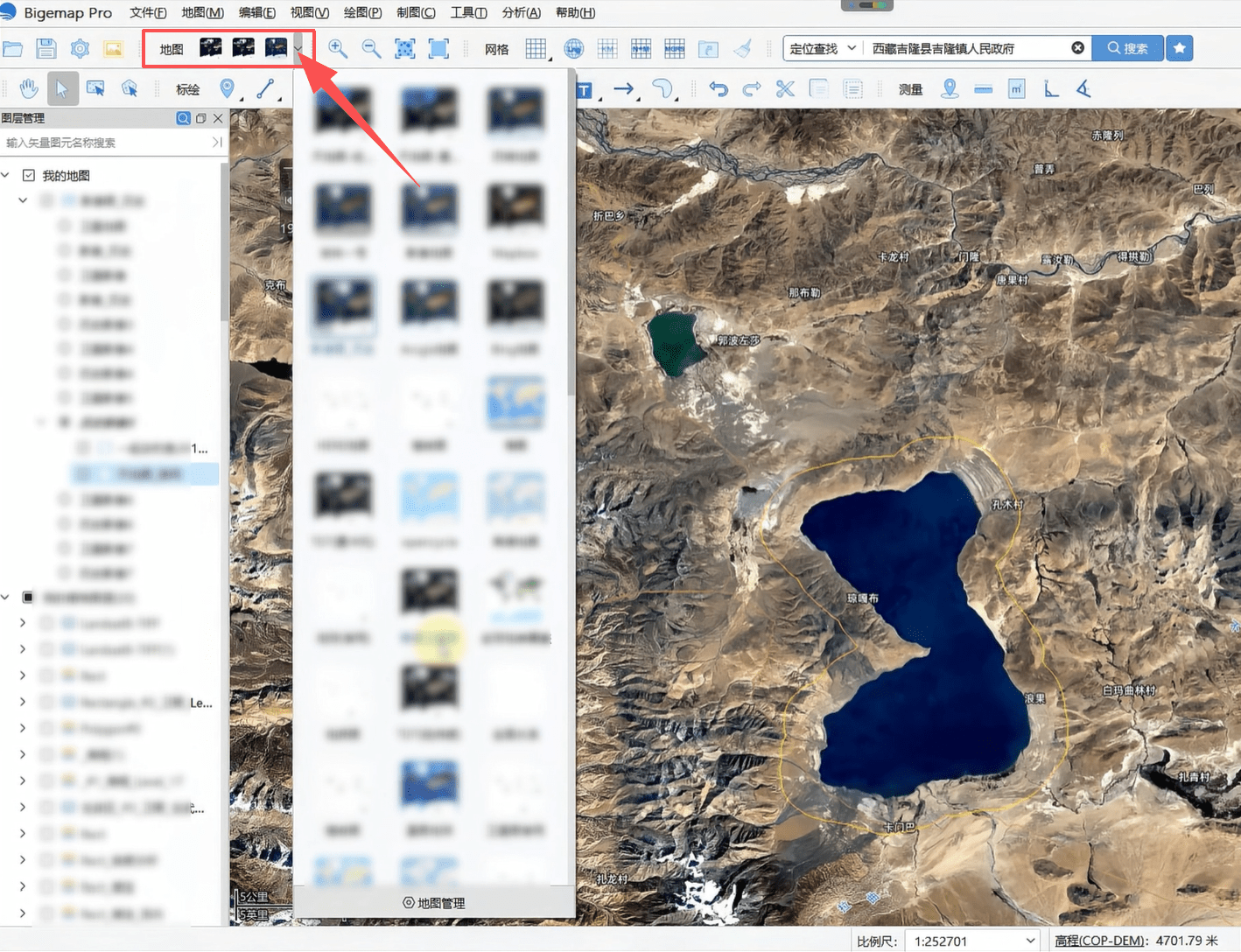

导出底图前，按需切换软件图源，可选用电子地图、卫星影像、地形图等各类底图。

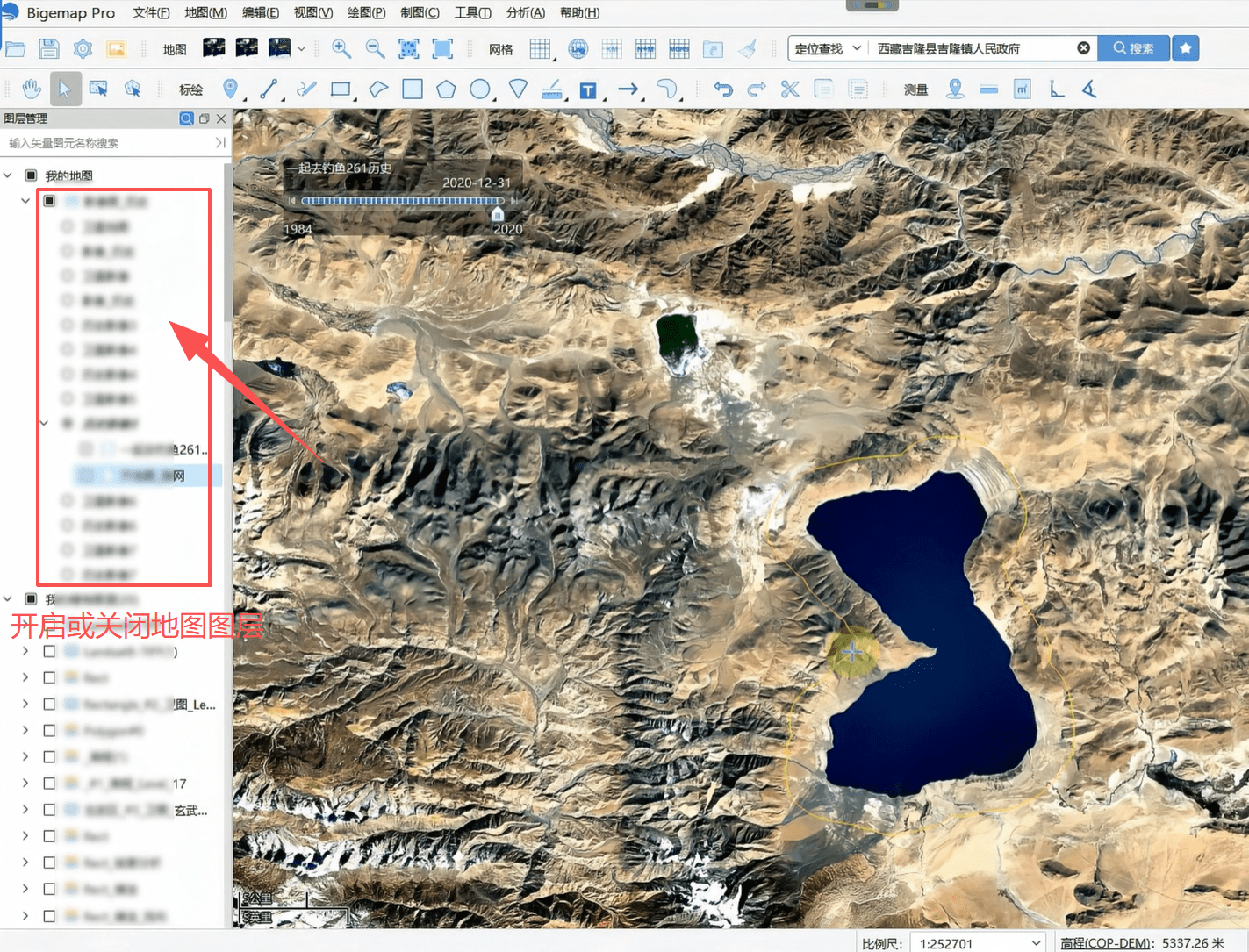

根据制图需求自由开启或关闭路网、影像图层，精简底图显示内容。

第二步：自定义地图风格

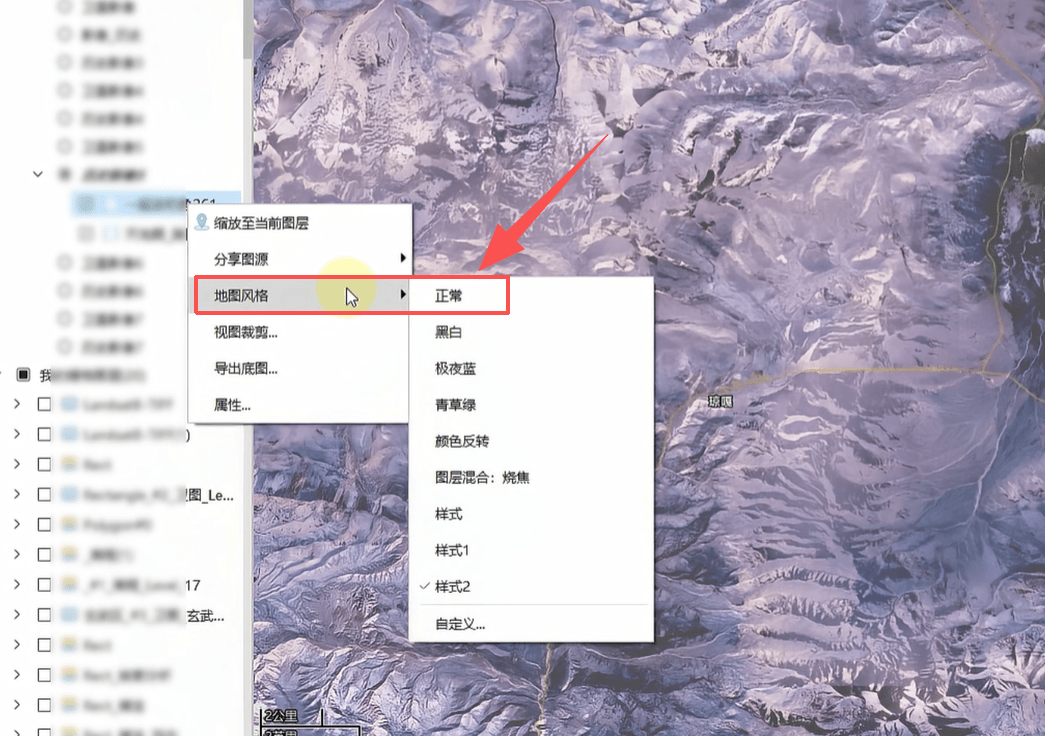

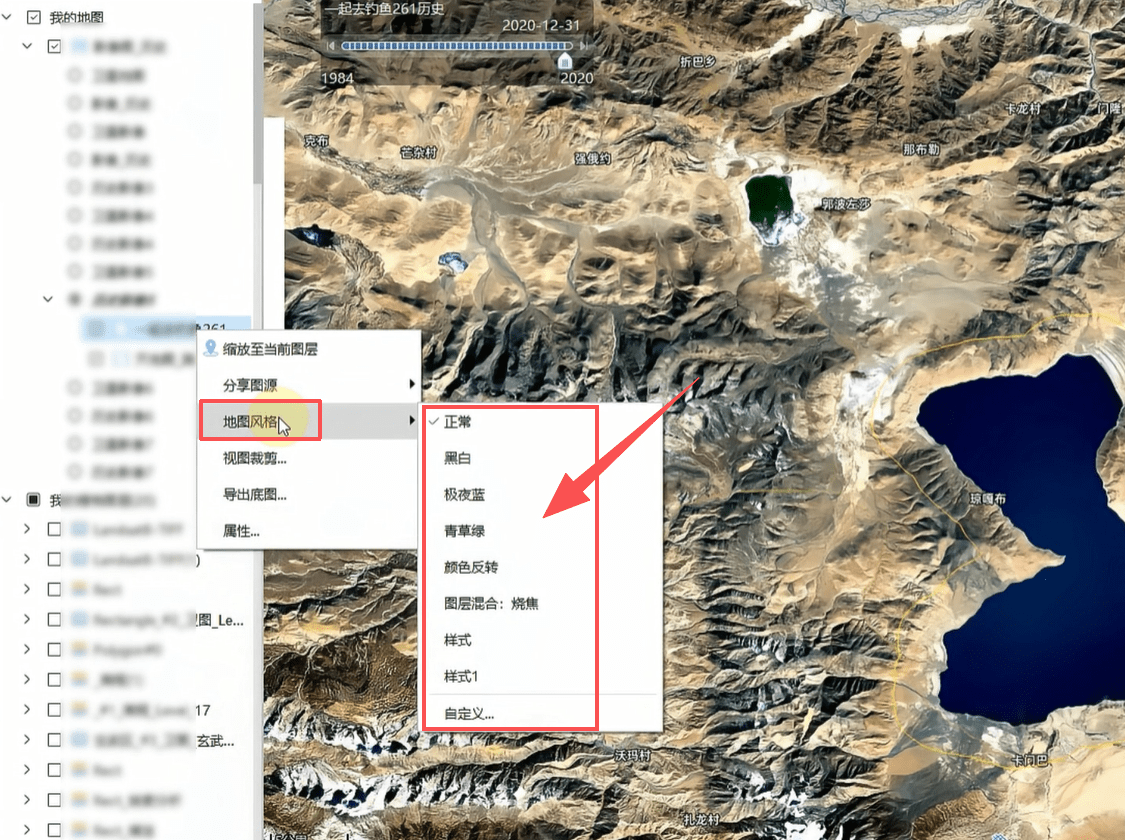

选中地图图层，右键打开「地图风格」面板：

1.预设样式：直接选用预设风格。

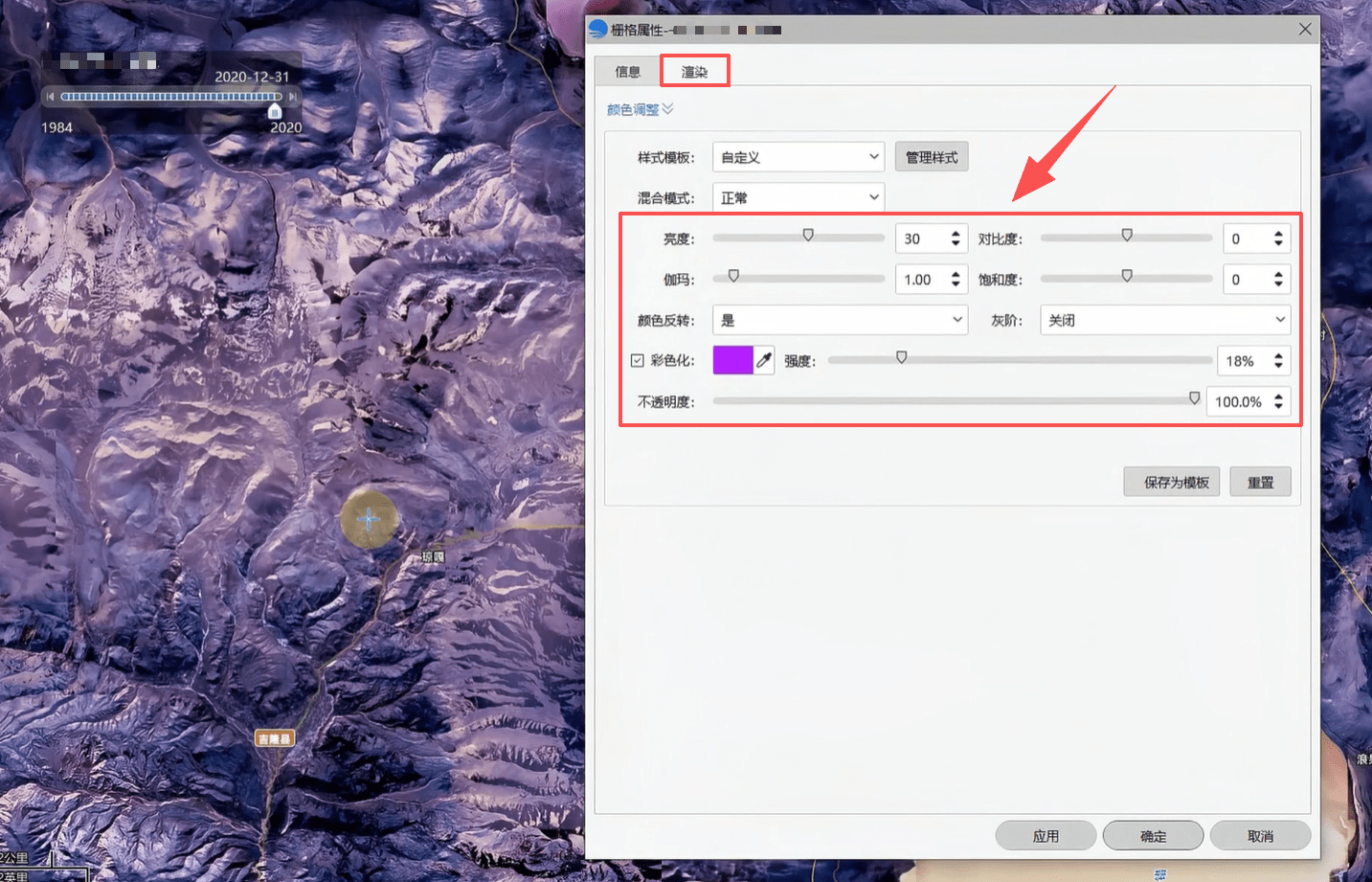

2.手动调节：自由调整亮度、对比度、饱和度，开启颜色反转、灰阶、彩色化等特效，微调图层透明度与不透明度。

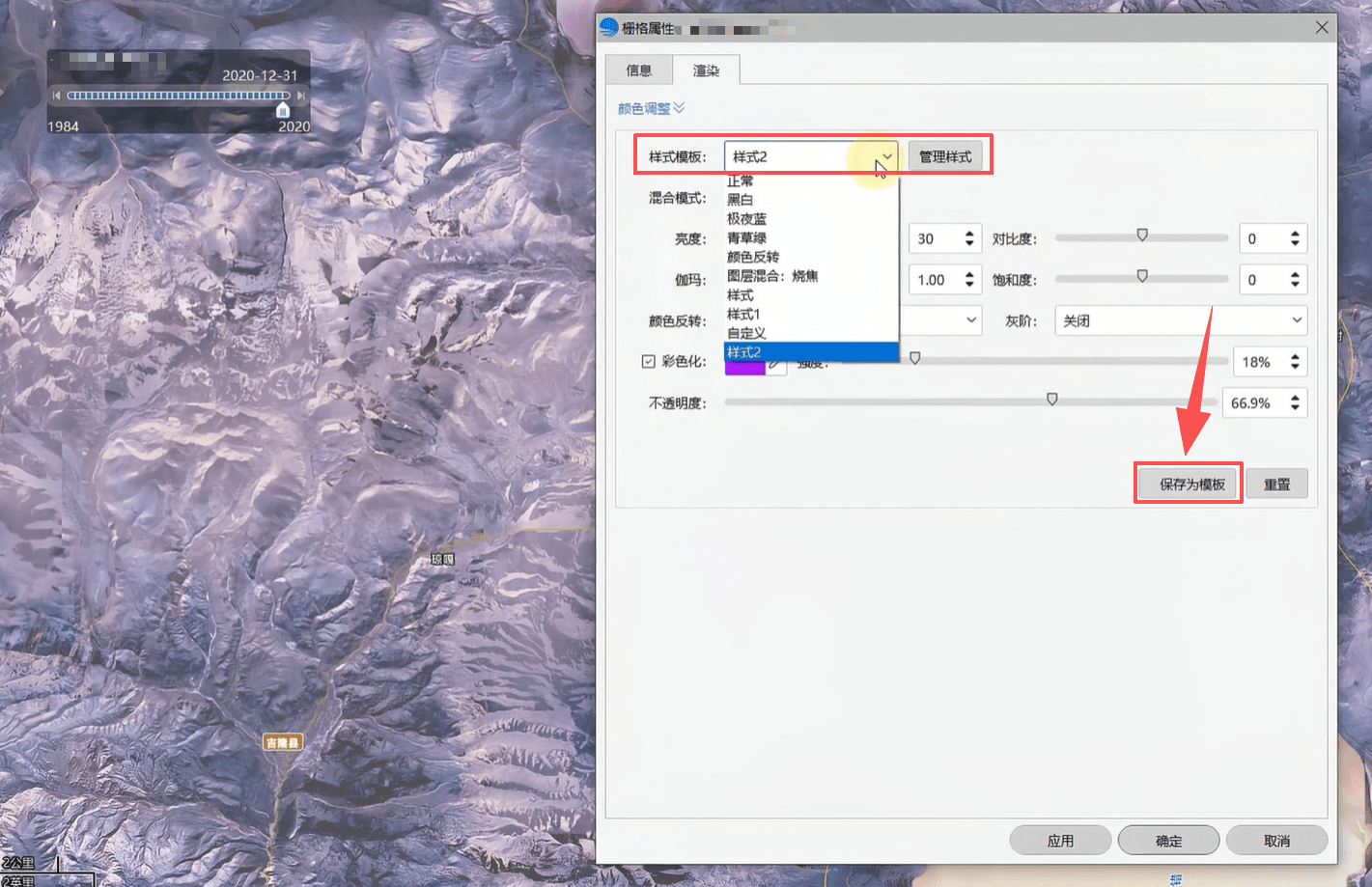

3.保存模板：调试完成后将专属样式保存为模板并命名，后续制图可一键套用。

4.恢复默认：选择「正常风格」即可重置。

第三步：视图裁剪出图范围

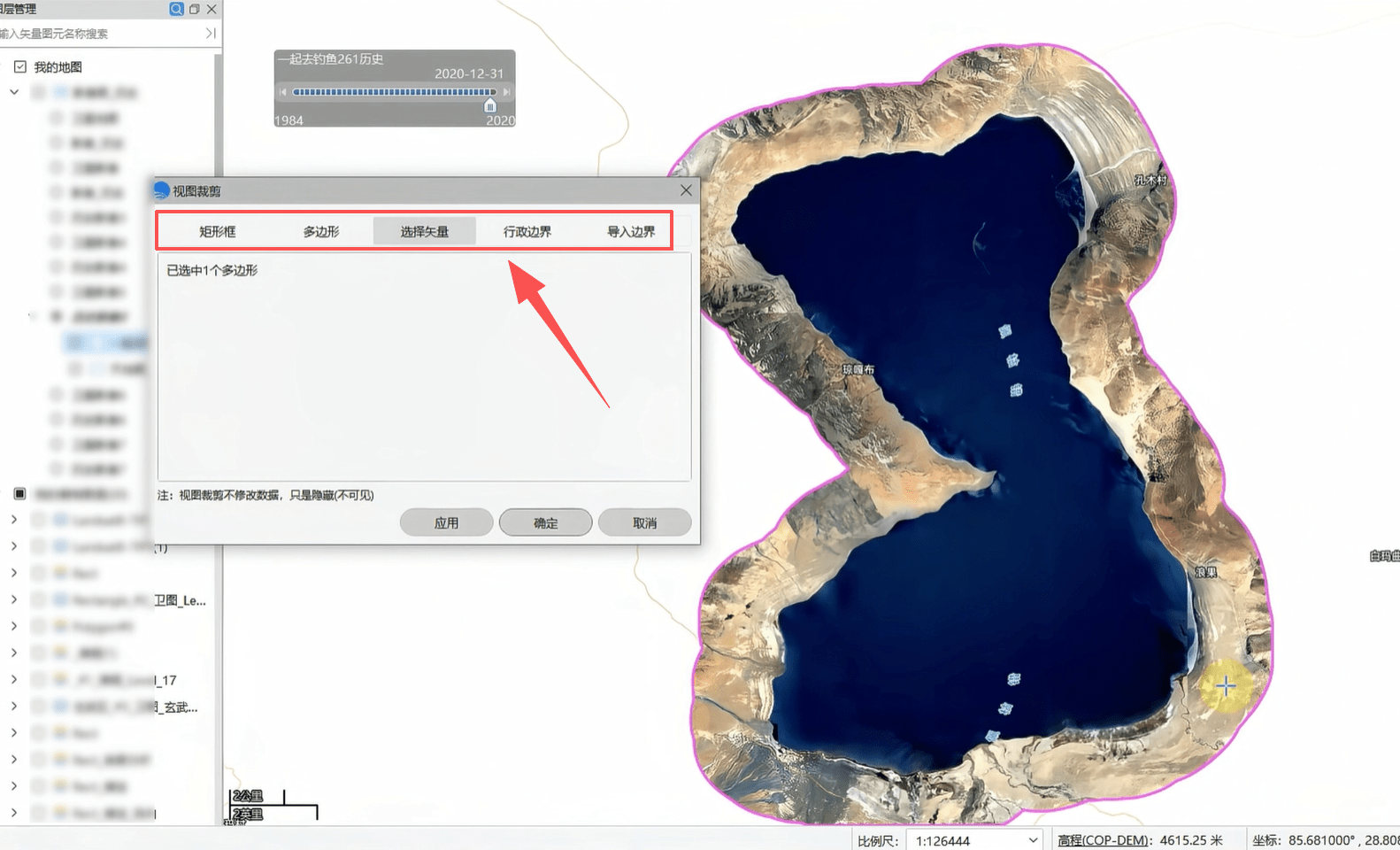

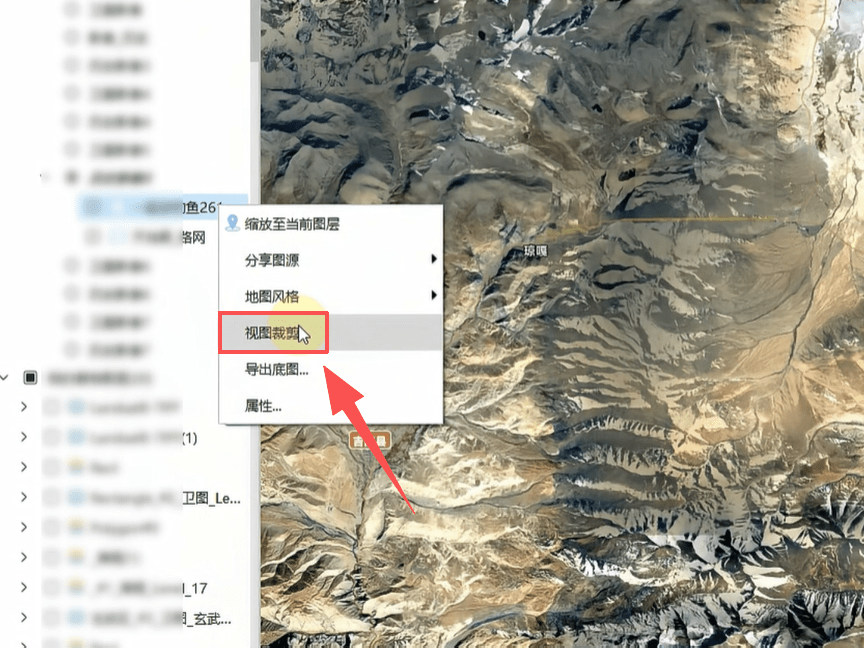

右键选中地图，打开「视图裁剪」功能：

支持矩形、多边形手动绘制范围，也可拾取导入的矢量范围线精准裁剪。仅保留目标区域地图内容，多余区域自动隐藏。

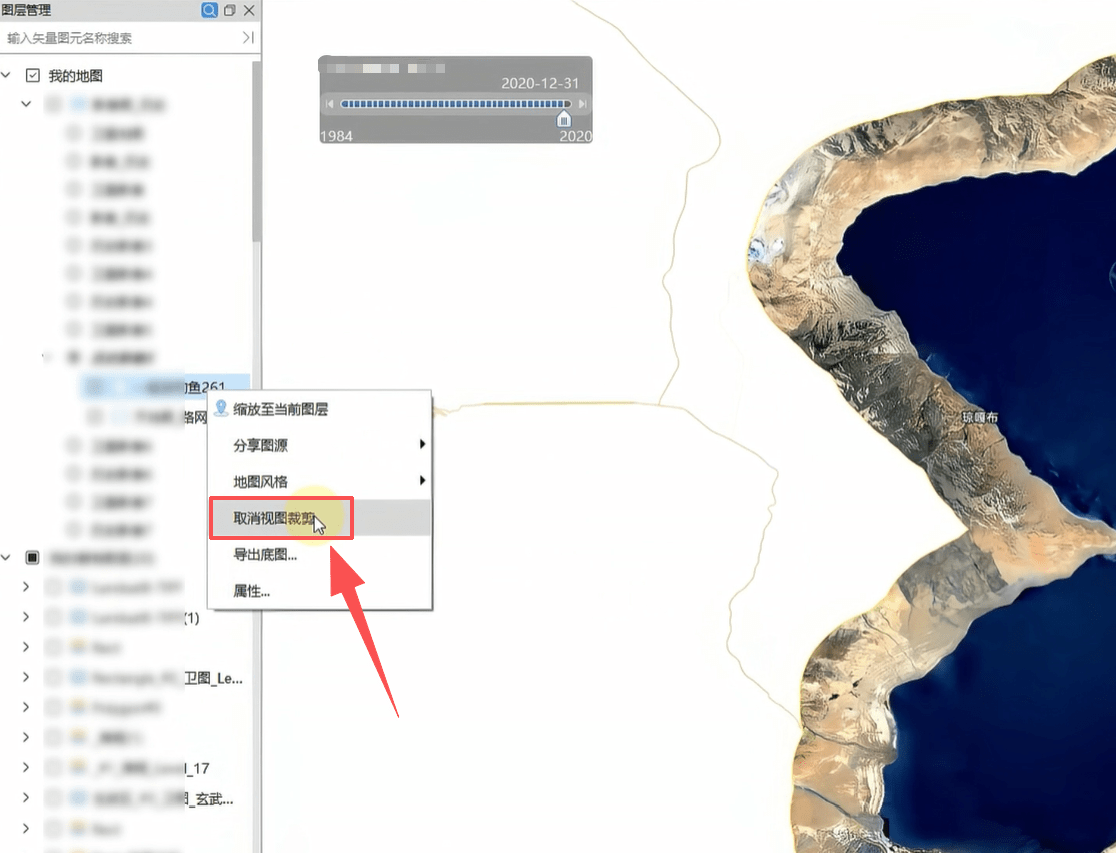

后期可随时右键取消视图裁剪，恢复全域地图显示。

第四步：快速导出底图

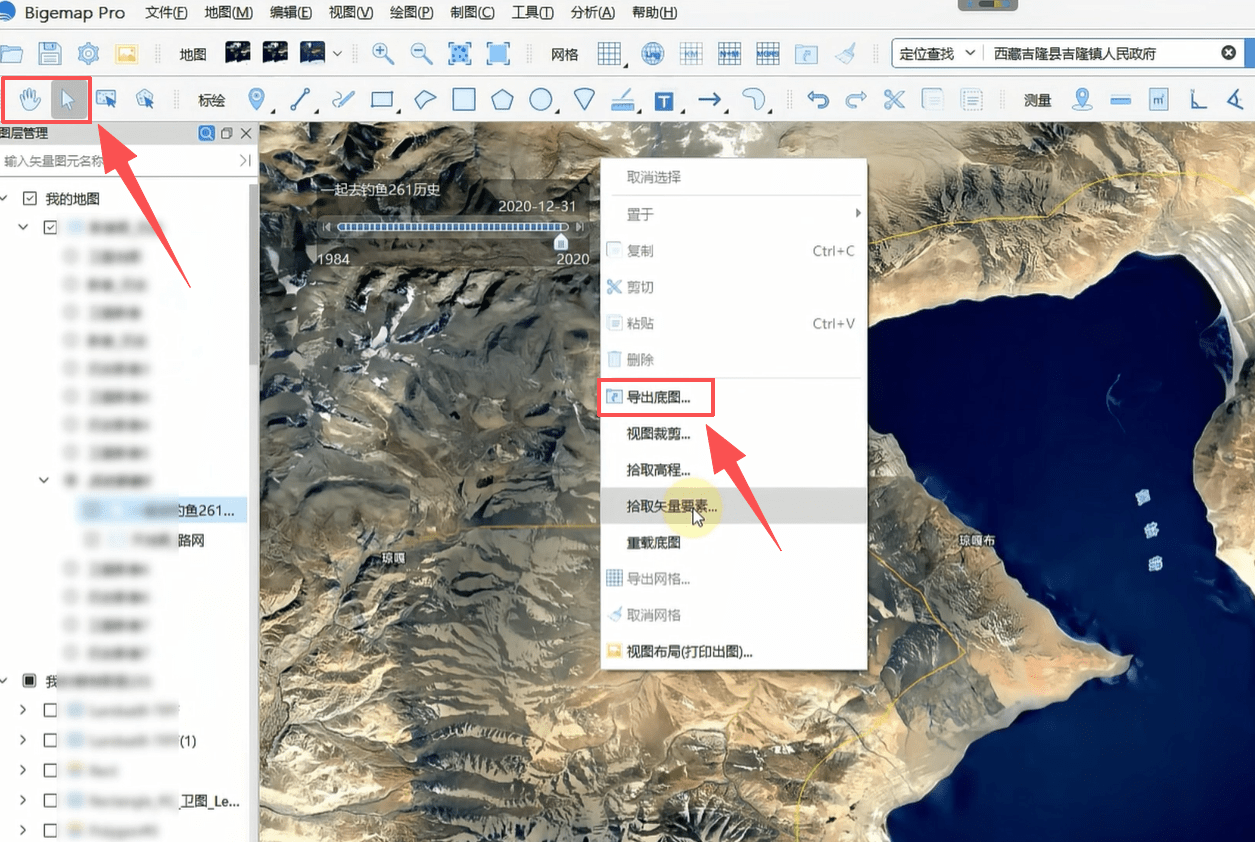

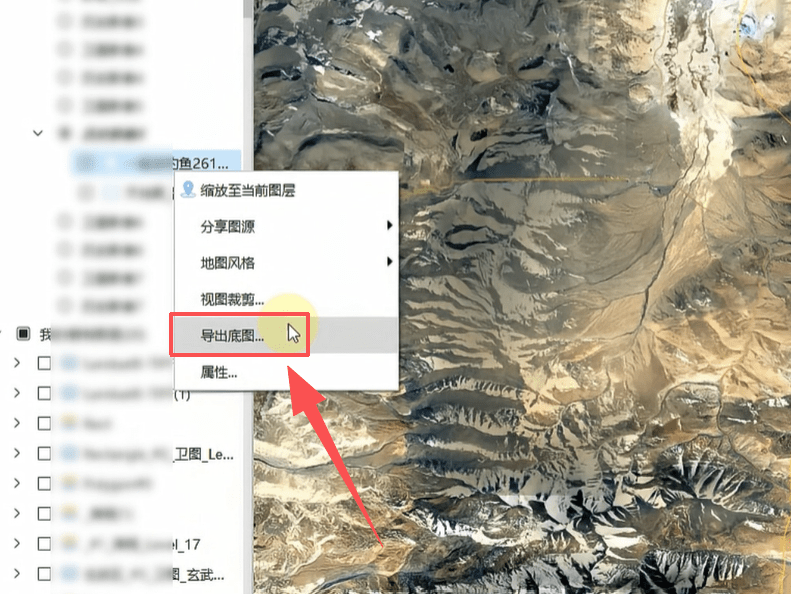

使用箭头或手掌工具选中地图（避免选中矢量图层导致功能无法调出），右键点击「导出底图」。

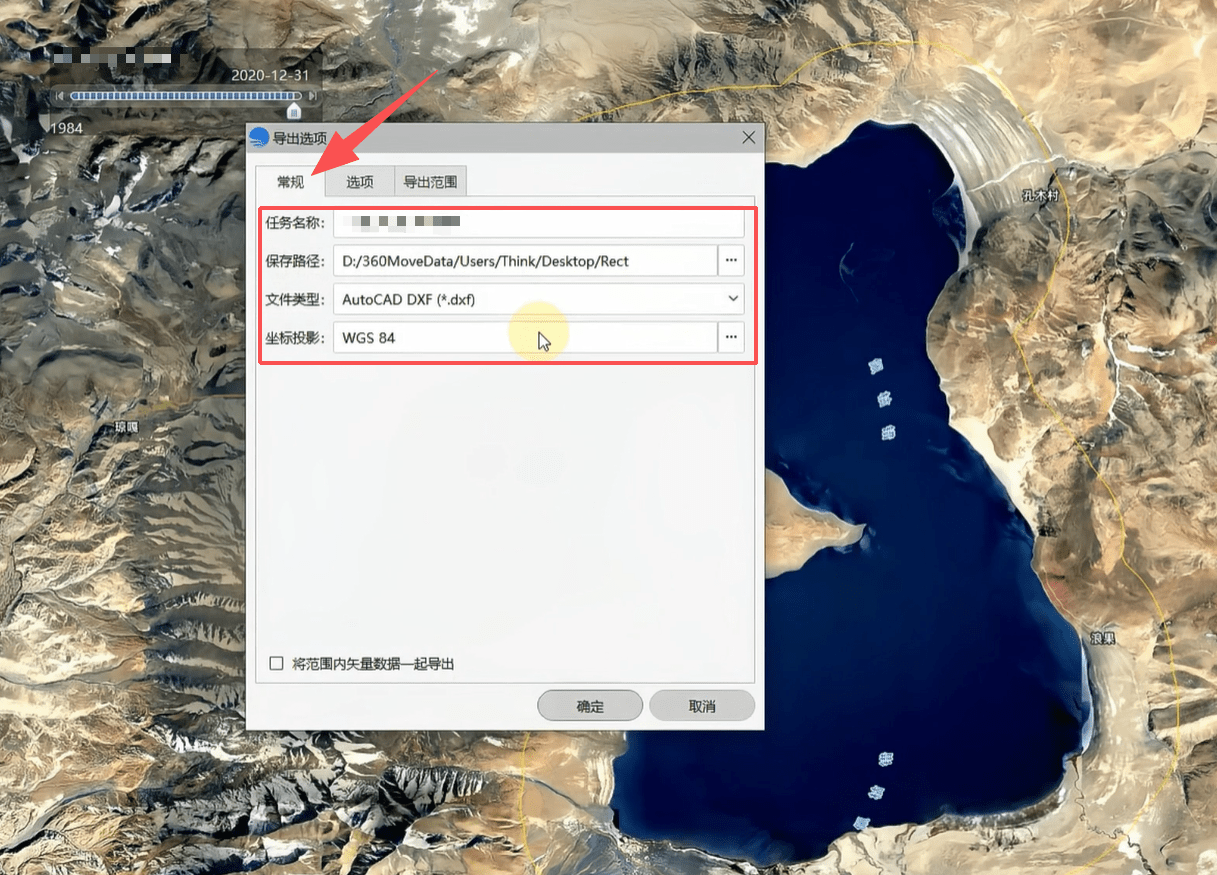

常规设置：

自定义任务名称、保存路径与文件格式。

适配 CAD 底图时，选择 DXF 格式，切换为 CGCS2000 投影坐标系，匹配对应中央子午线参数。

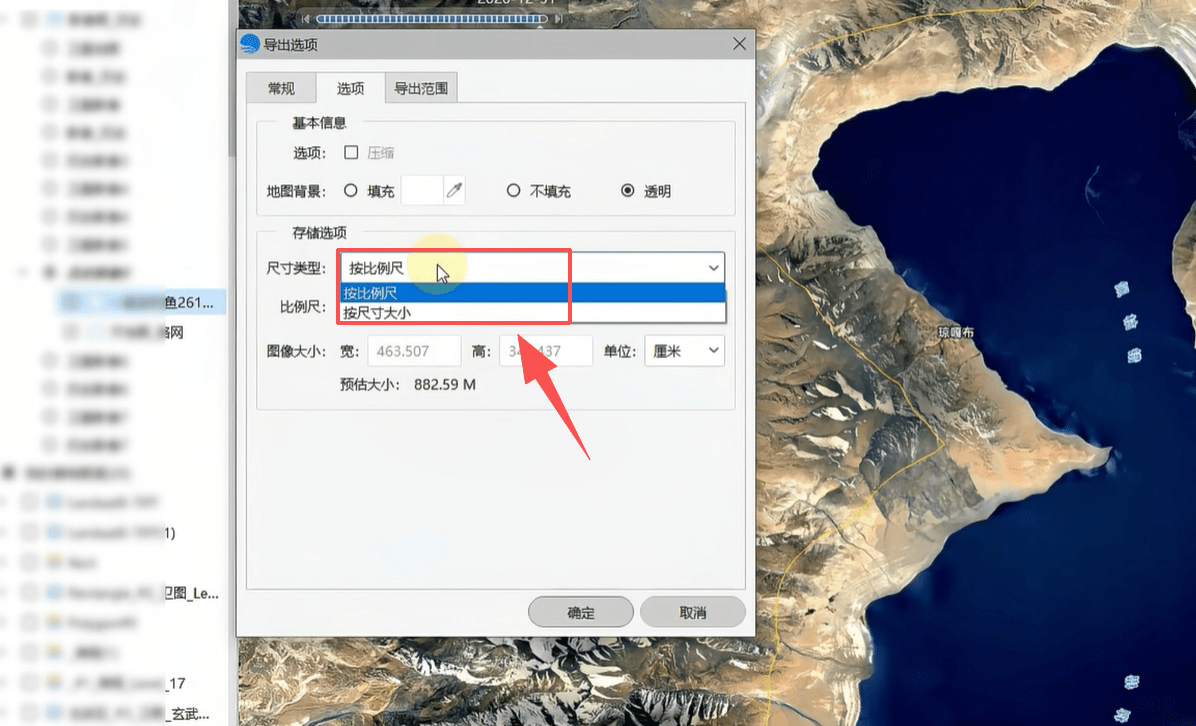

选项设置：

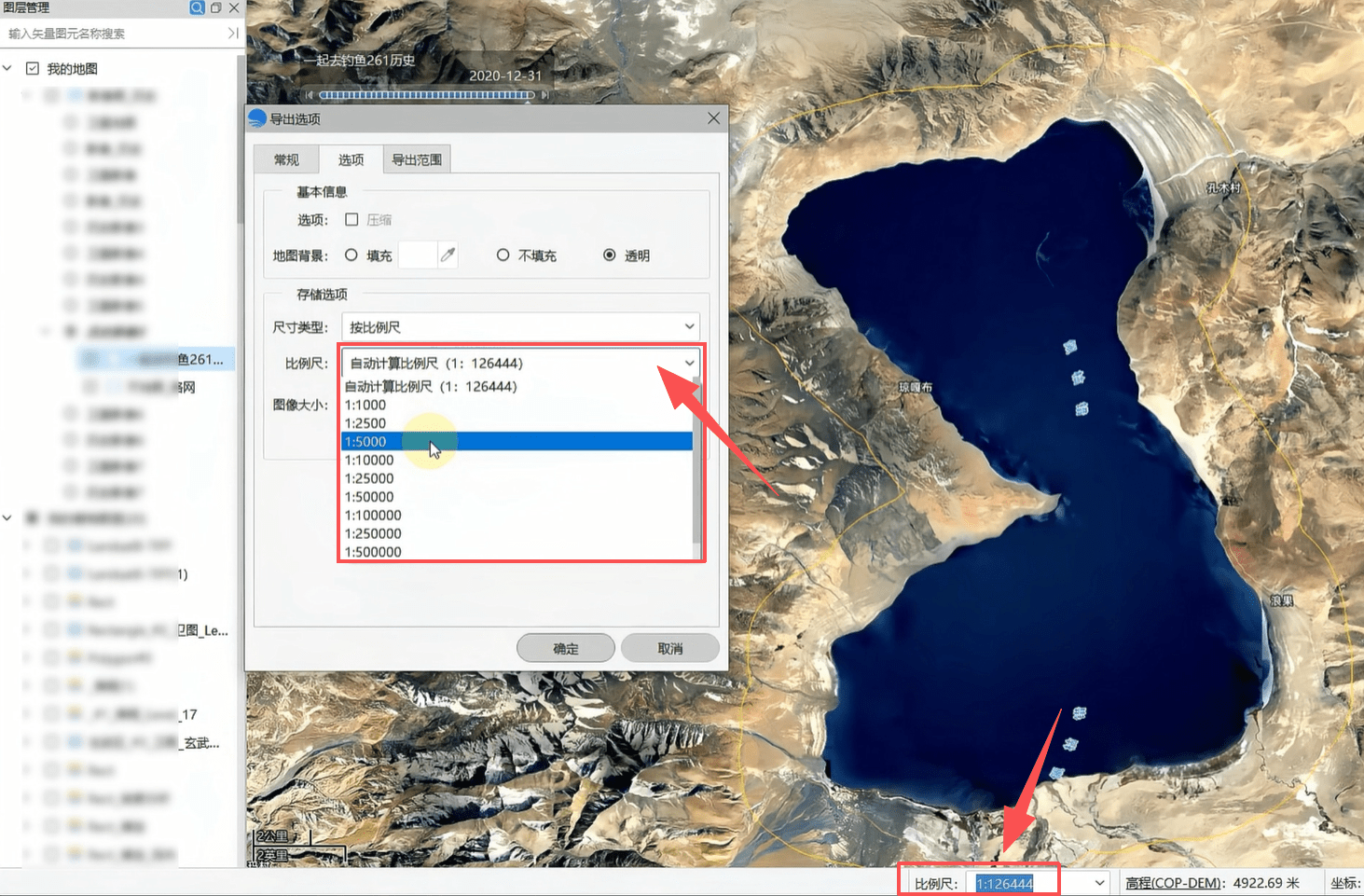

可沿用当前视图比例尺，也可手动设置 1:1000、1:2000、1:5000 等标准比例尺。

支持按比例尺或自定义尺寸导出。

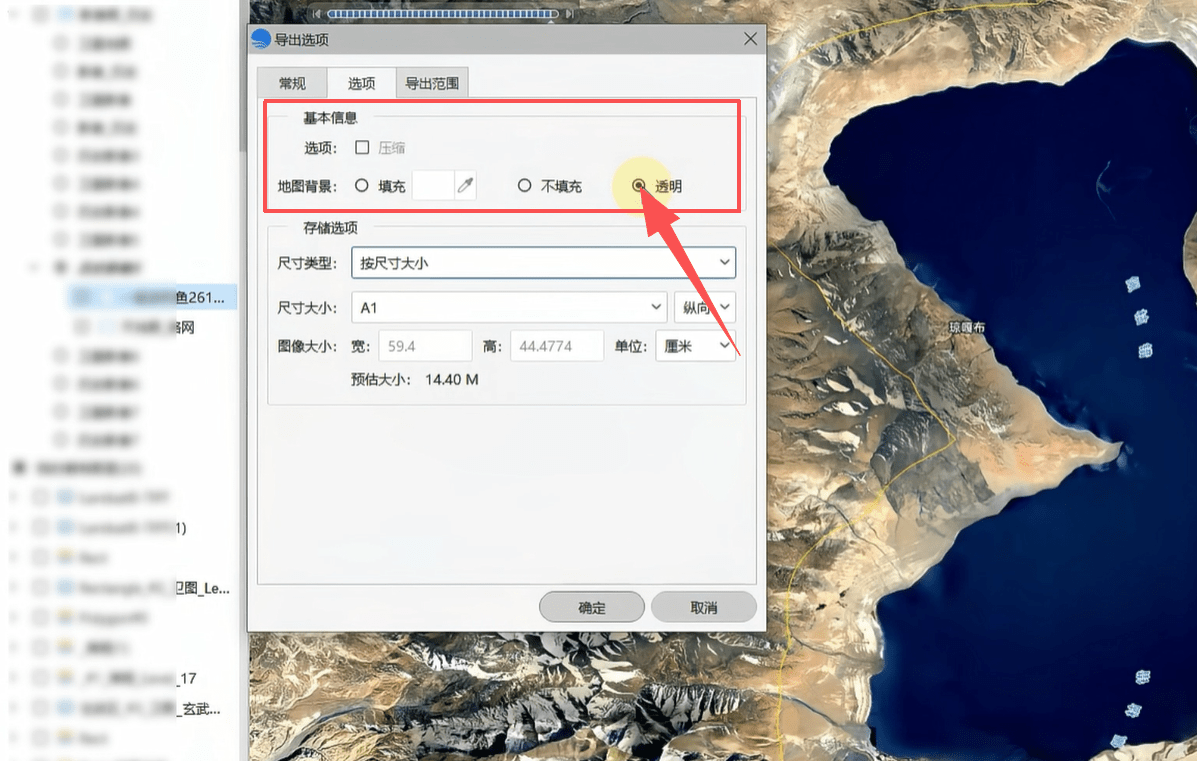

建议将地图背景设置为透明，按需调整文件压缩、图层填充等辅助参数。

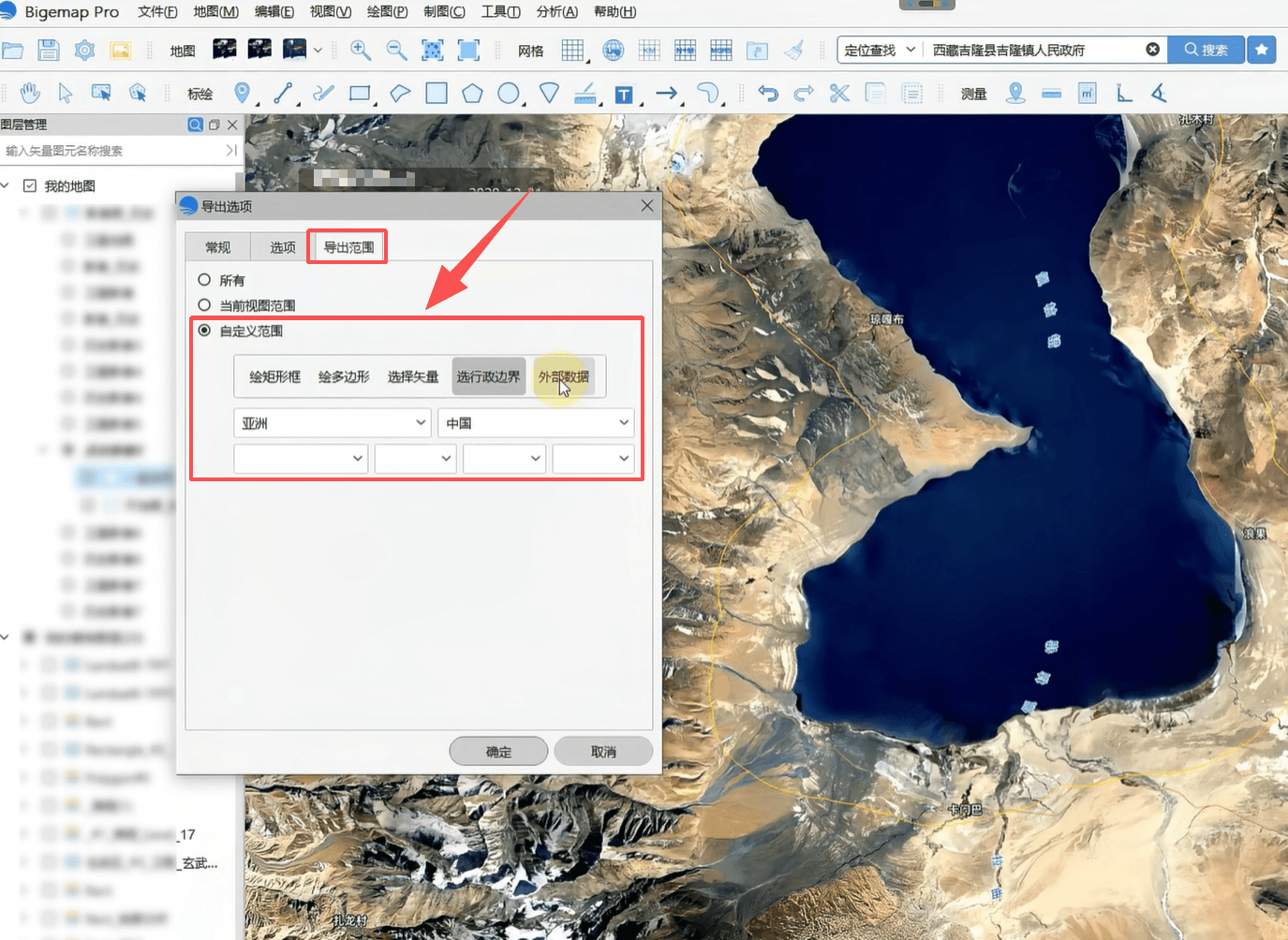

导出范围：

选择「自定义」模式，可通过矩形、多边形手绘绘制，也可拾取矢量边界或行政边界精准锁定导出区域。

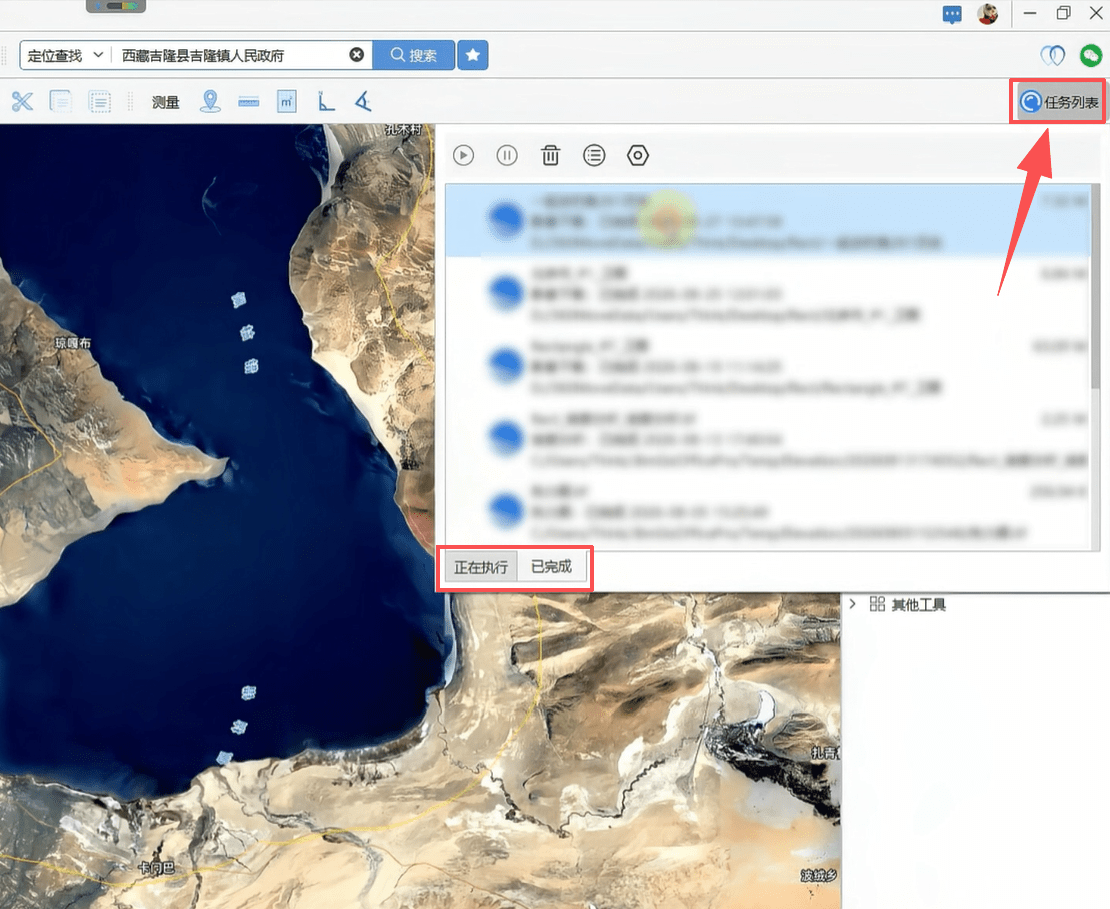

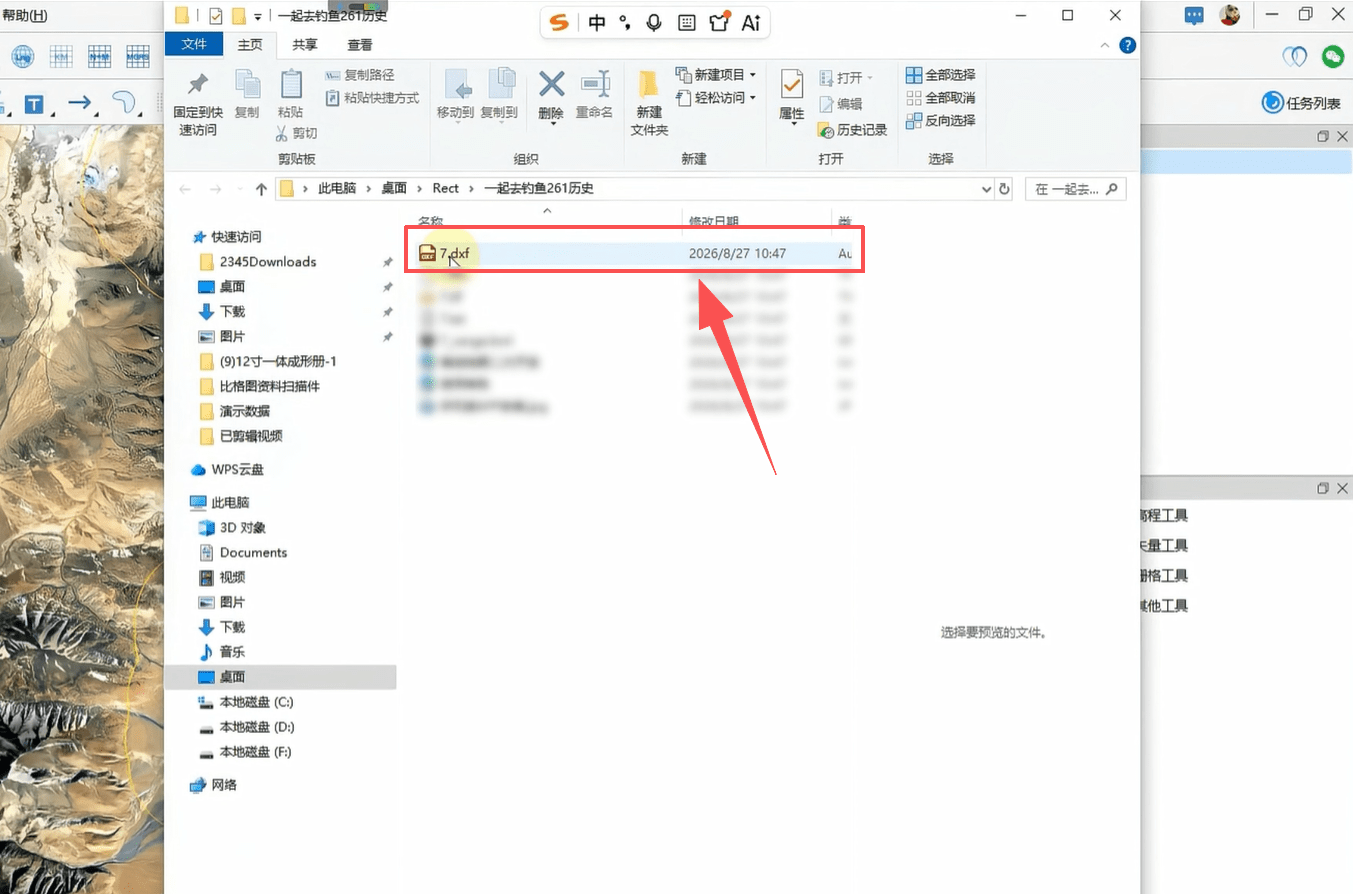

参数全部设置完成后确认导出，在软件左上角任务列表查看进度并打开成果文件，可直接导入 CAD 软件作为底图使用。

第五步：布局视图专业制图

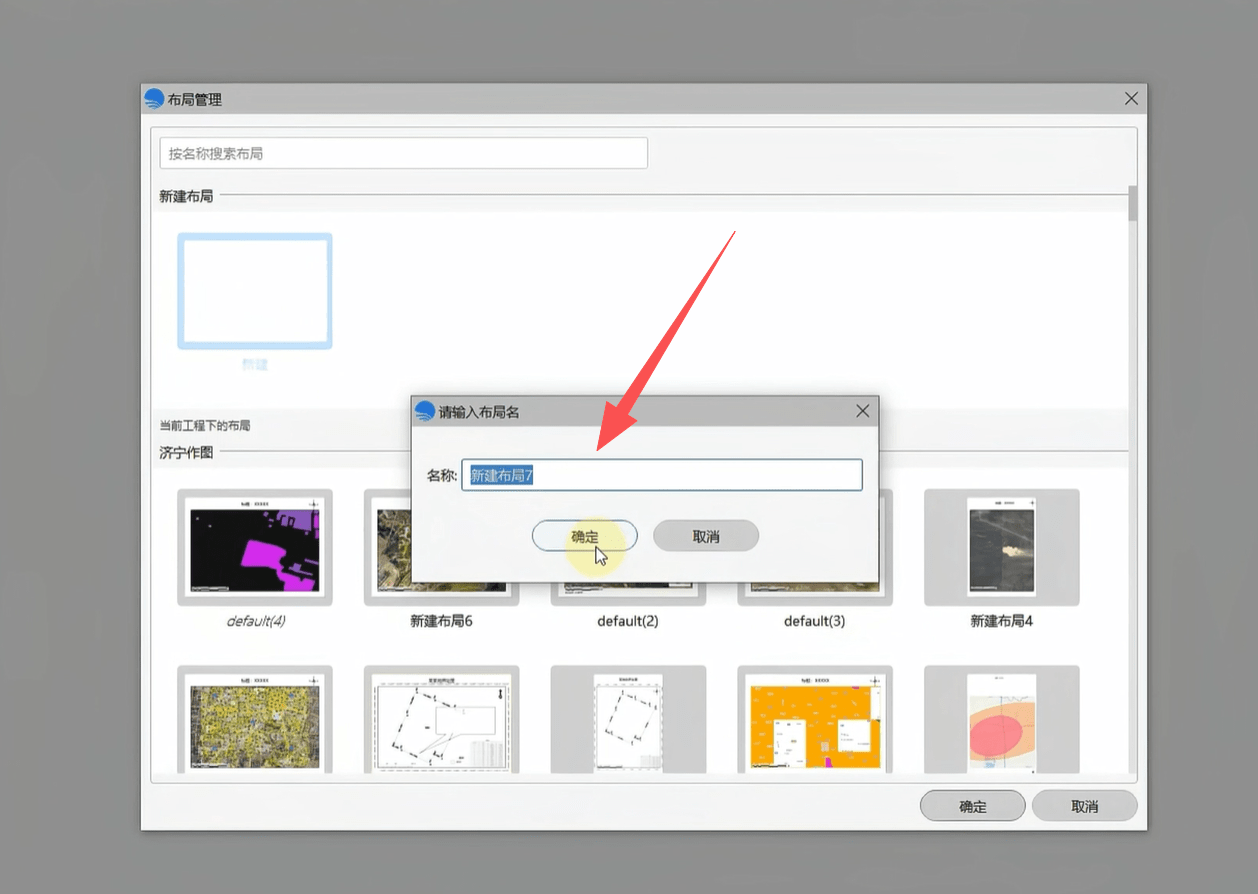

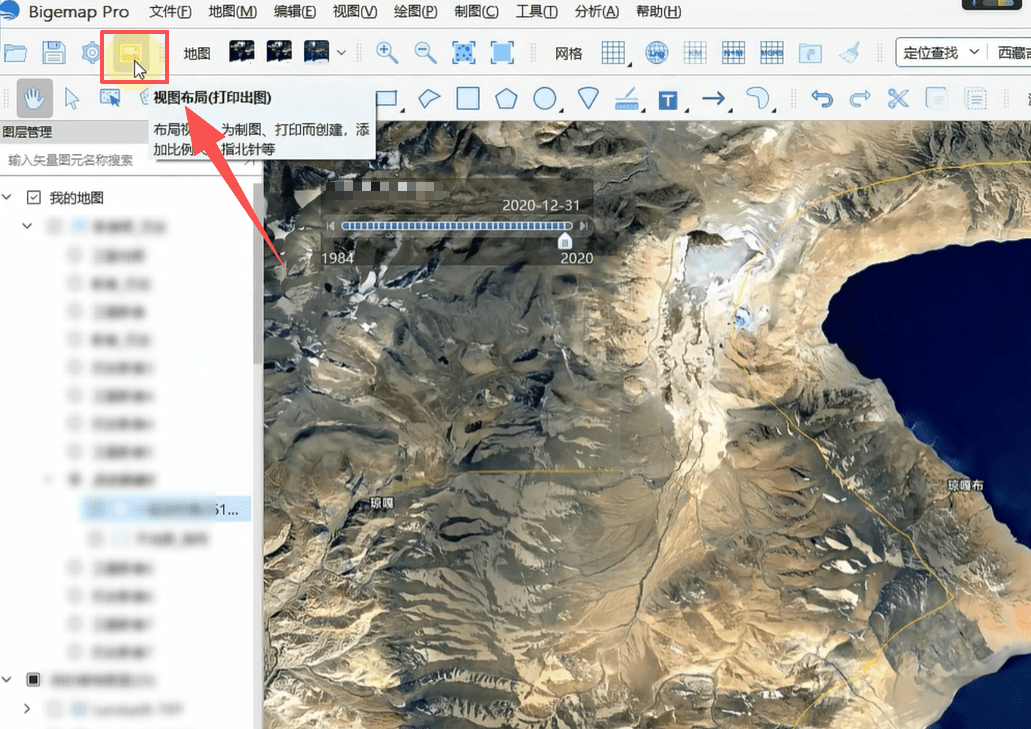

如需制作带完整制图要素的专业底图，点击左上角「视图布局」，新建空白布局：

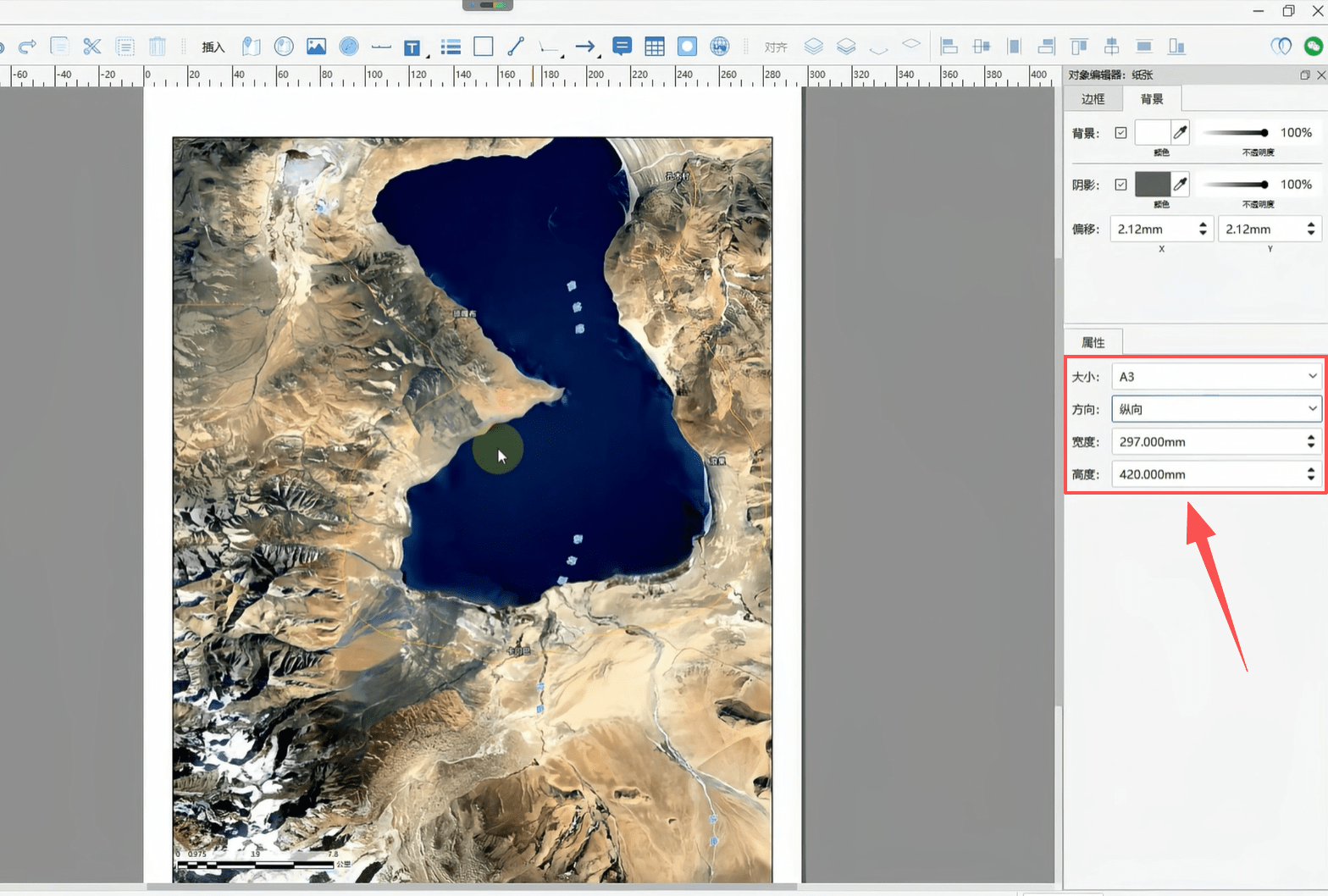

1.纸张设置：按需设置 A3 等纸张尺寸与横竖版式，自定义出图分辨率。

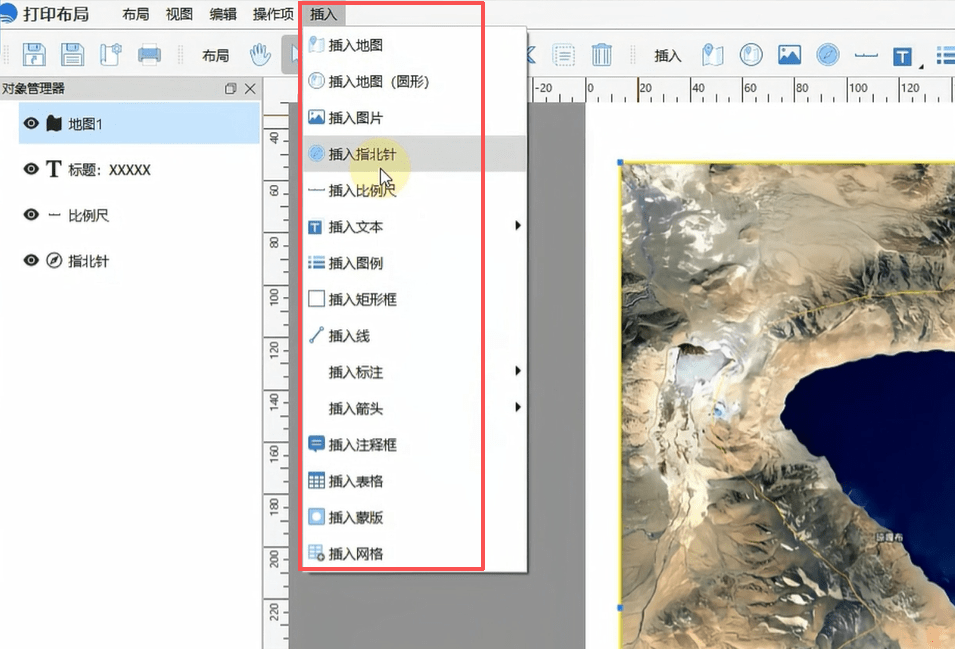

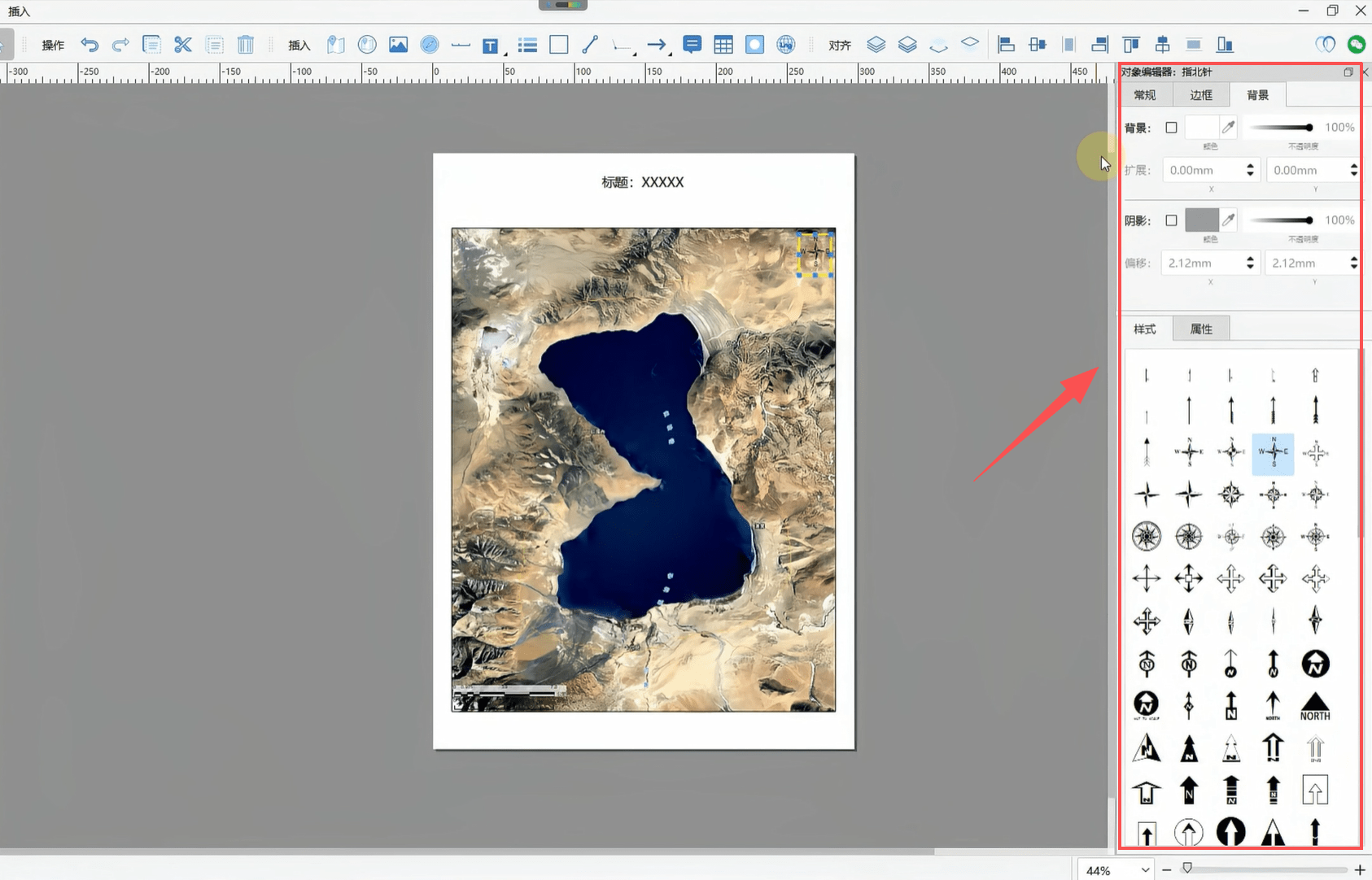

2.插入制图要素：自由插入指北针、比例尺、图名标题、标注箭头、蒙版网格等，支持调整各类组件的大小、位置、颜色与样式。

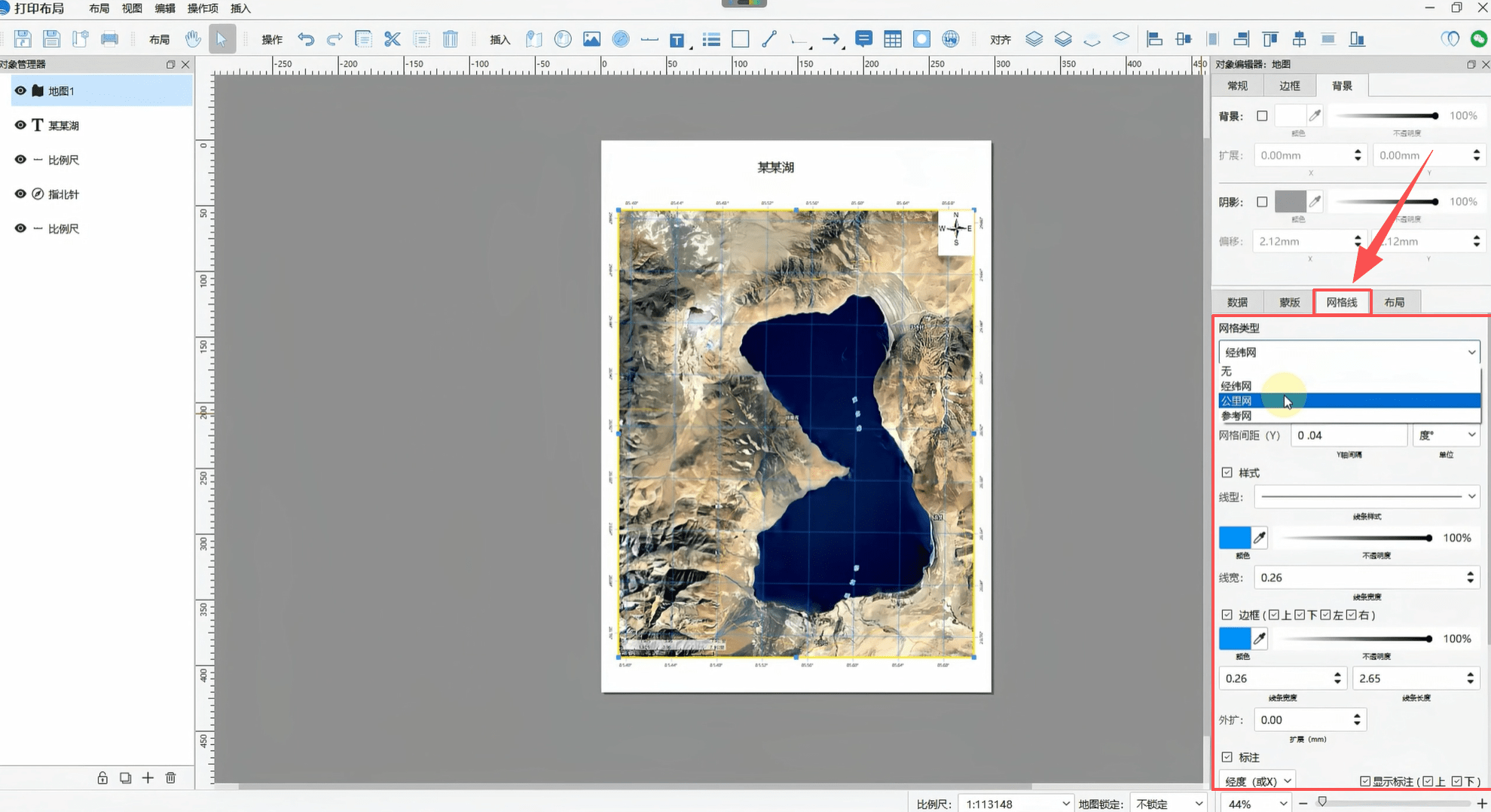

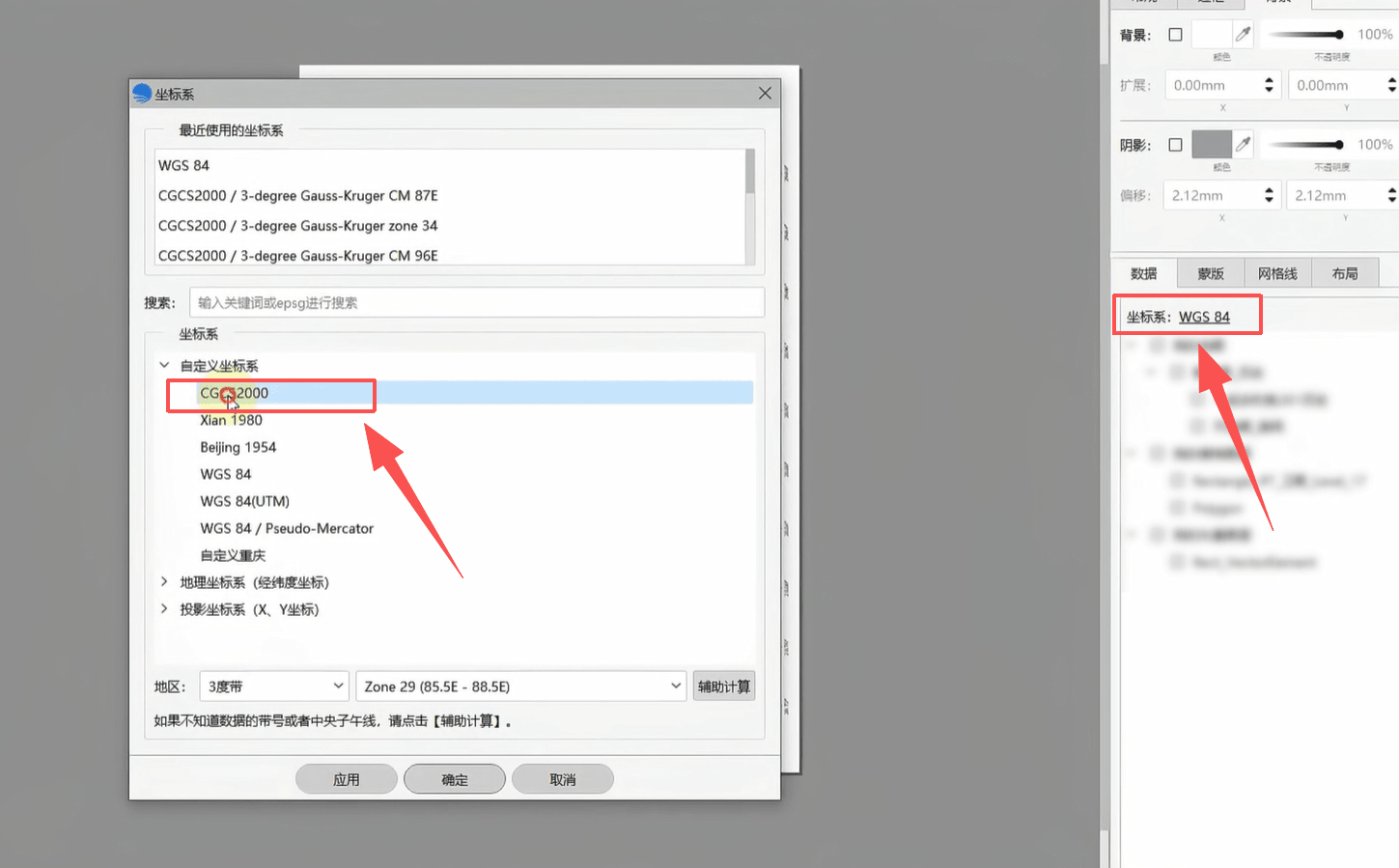

3.添加公里网：先切换 CGCS2000 平面投影，再启用网格功能，自定义网格间距、线宽与样式。

4.排版调试：全部要素调整到位，核对整体布局。

第六步：导出高清图纸

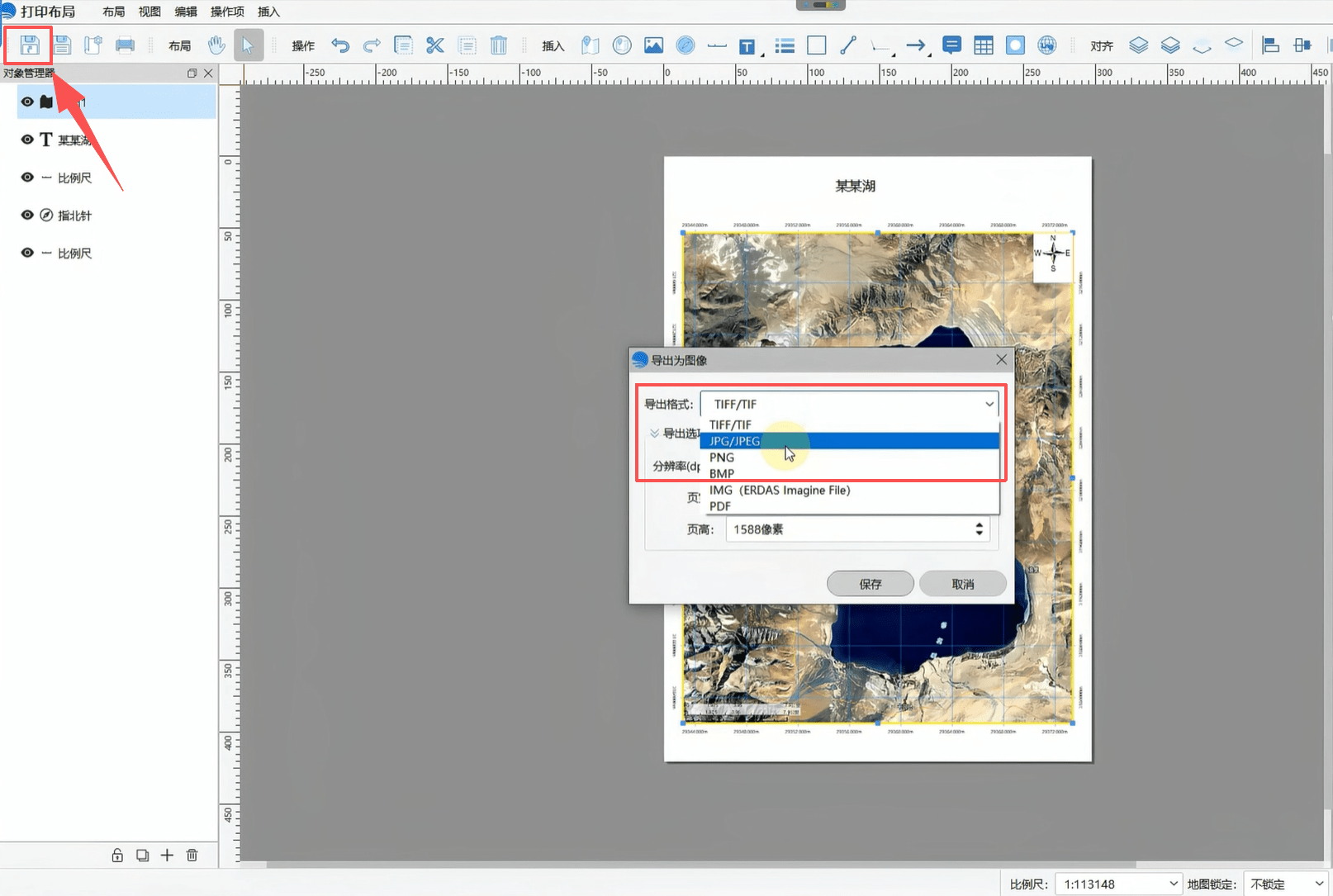

排版调试完成后，点击「导出」，选择 PDF、JPG、TIF 等格式，设置 300DPI 分辨率，即可得到一张带完整制图要素、适配项目汇报与图纸归档的专业底图。
