第一部分：基础标绘绘图工具

软件提供多种常用图形绘制工具：

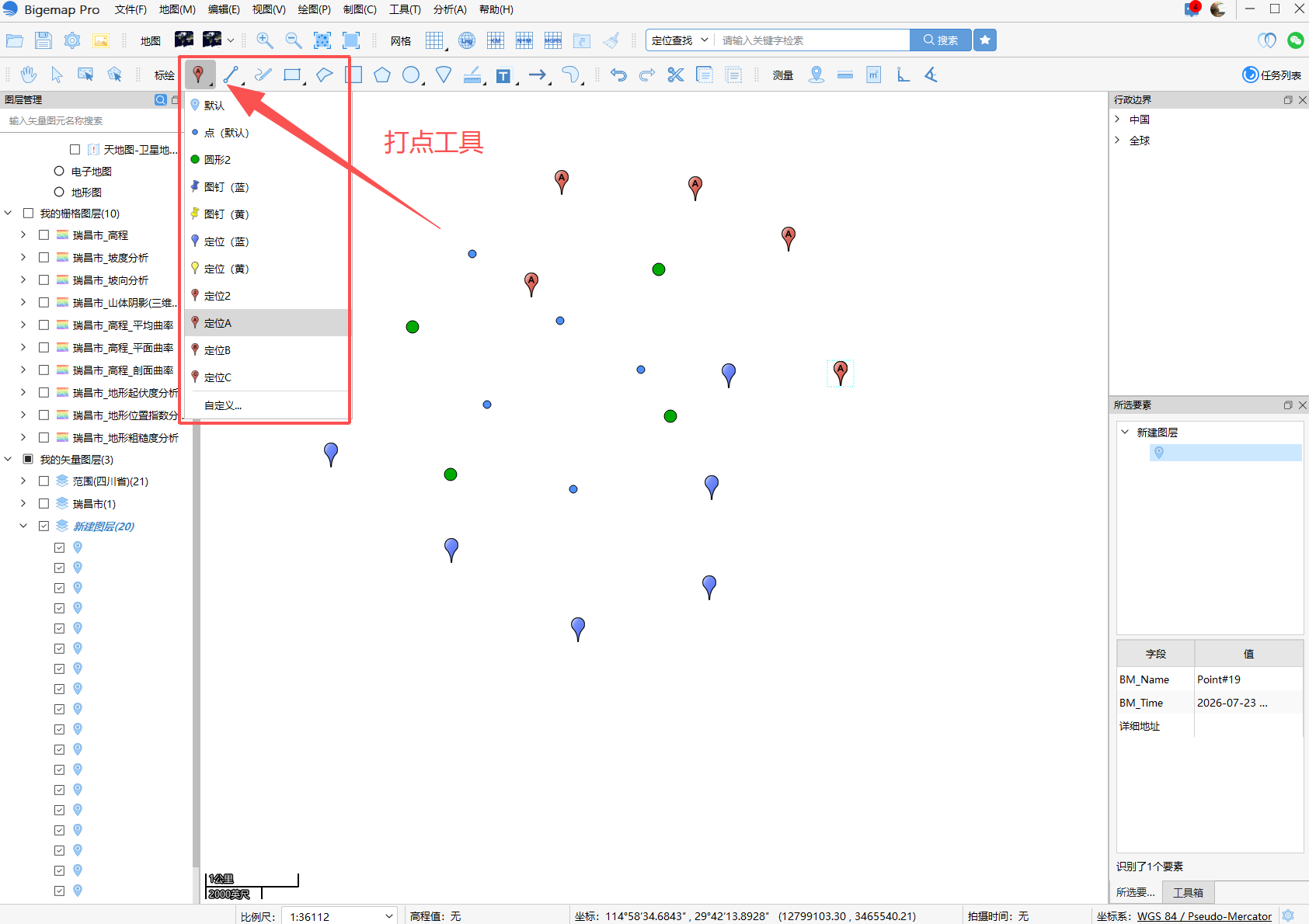

1.点：打点

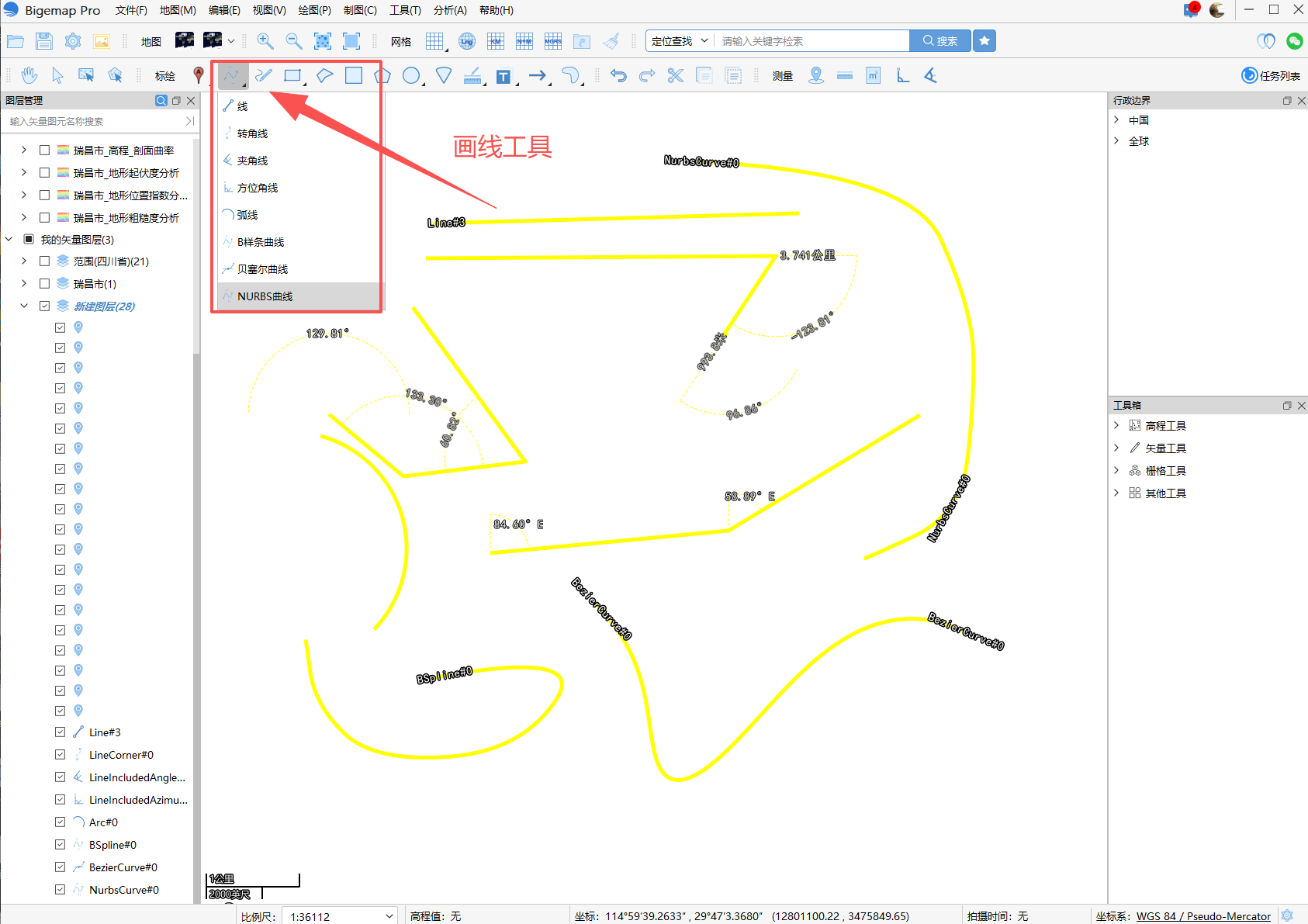

2.线：转角线、夹角线、方位角线、弧线、B样条曲线、贝塞尔曲线、NURBS曲线、画笔手绘

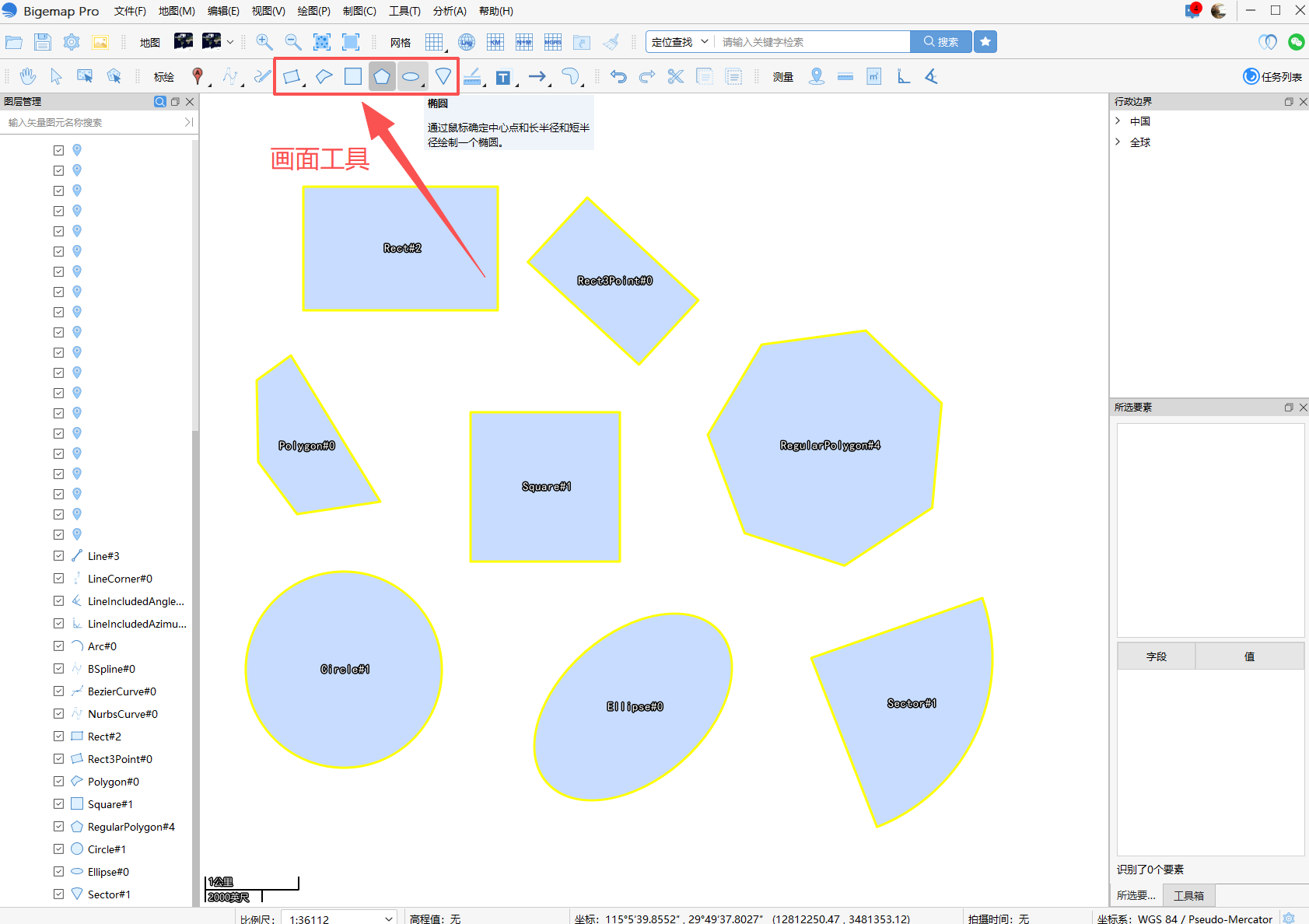

3.面：矩形框、三点矩形、正方形、多边形、、正多边形、圆形、椭圆形、扇形

画线时实时显示线段公里长度、角度、方位角，直观查看走向与距离。

第二部分：长度测量、面积测量与坐标定位

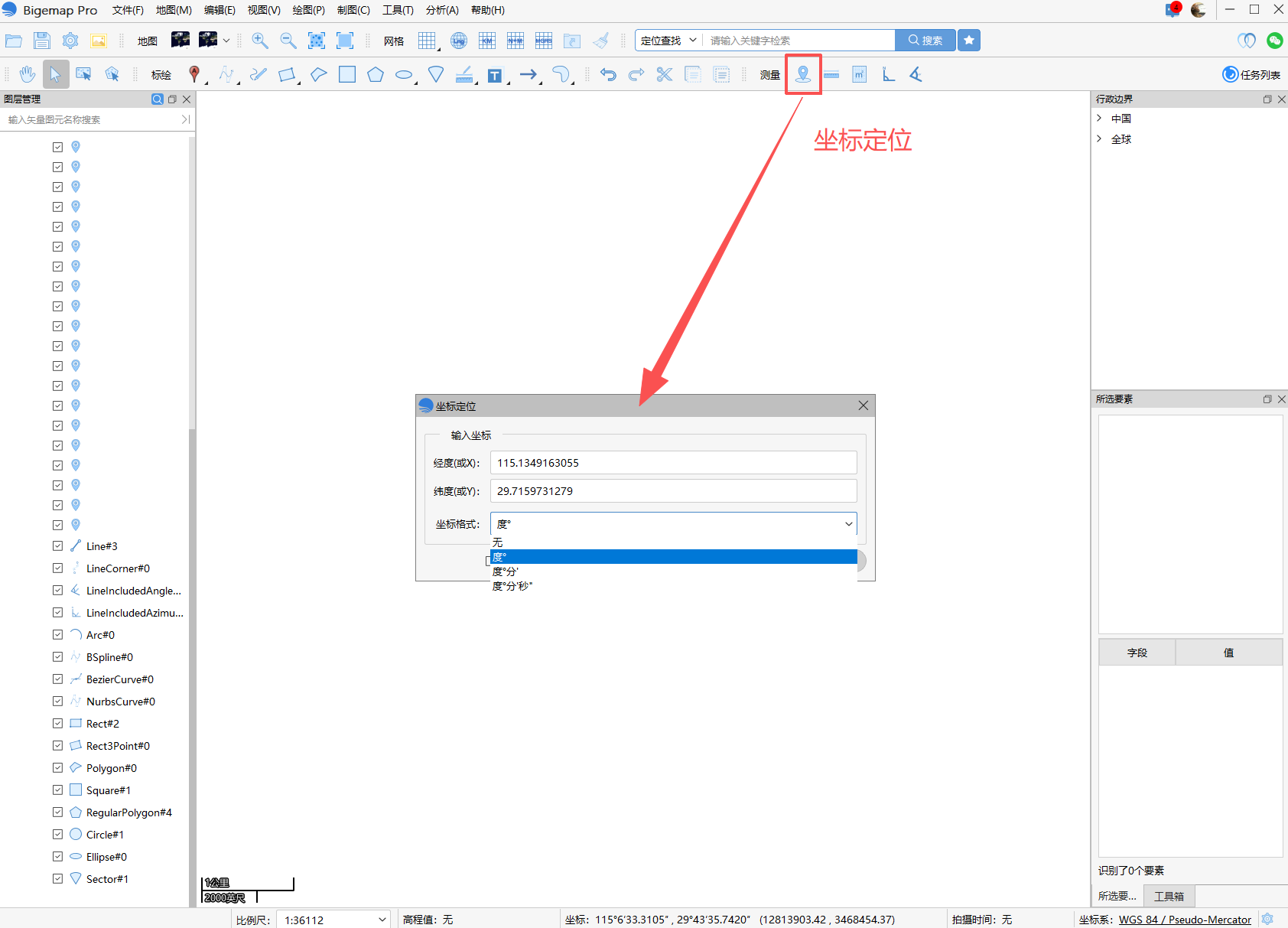

坐标定位： 支持经纬度定位和 CGCS2000 坐标系 XY 定位。选择 2000 坐标系后软件自动计算对应区域中央子午线，输入 XY 平面坐标即可精准定位到指定点位。

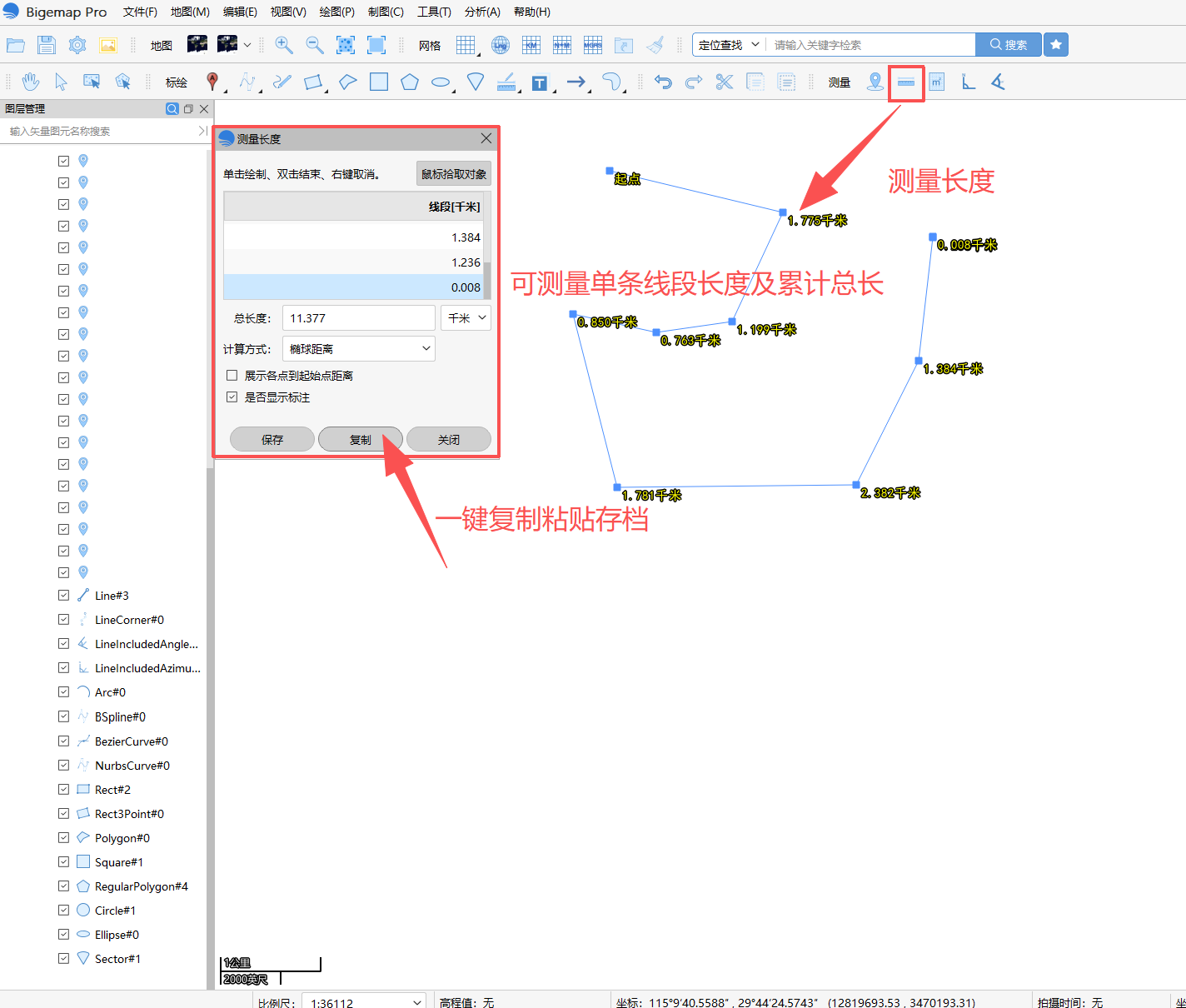

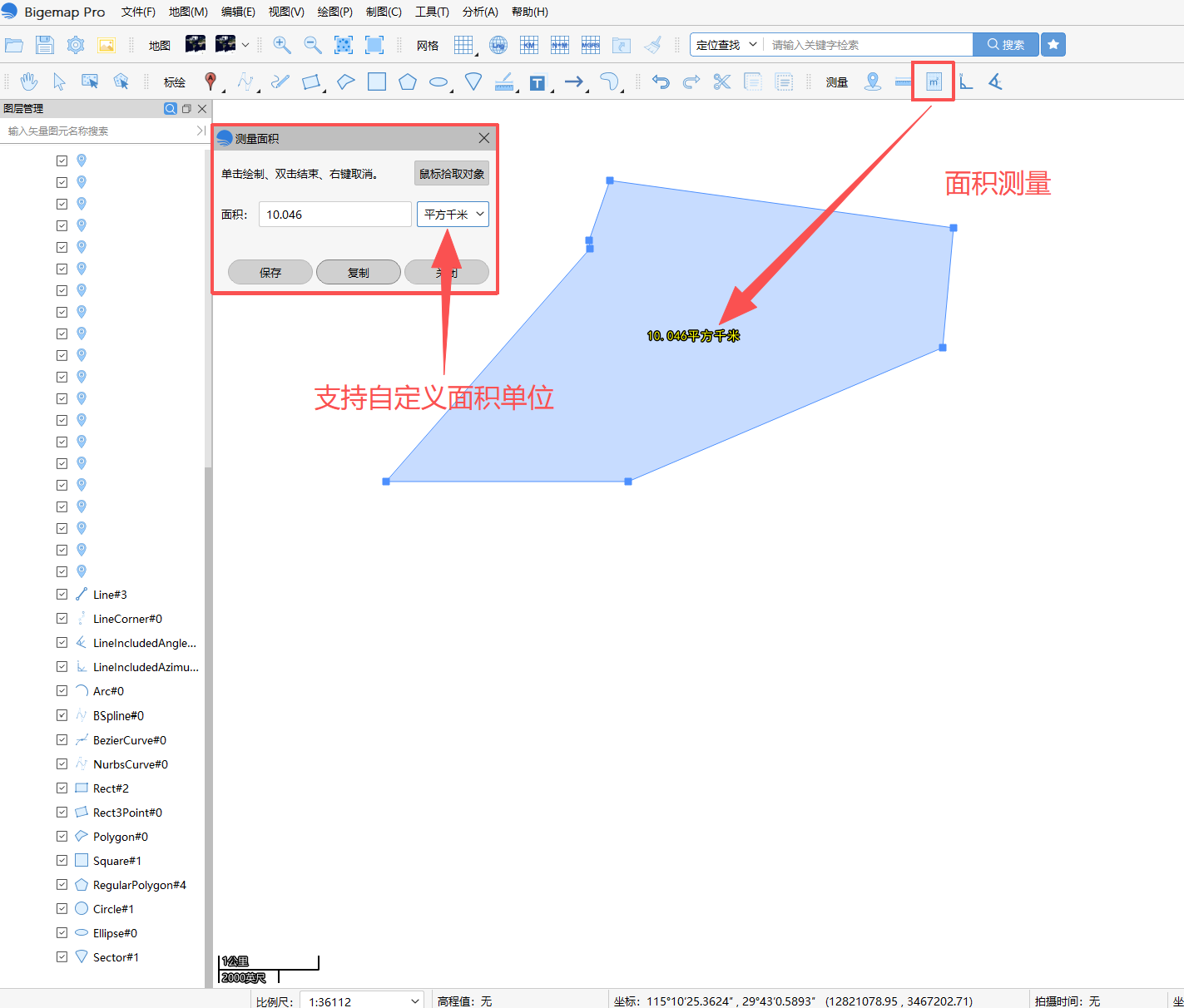

距离与面积测量： 可测量单条线段长度及累计总长；面积测量支持自定义面积单位。测量后一键复制，内容包含各拐点经纬度、总长度/总面积、所属坐标系，可直接粘贴到记事本存档。

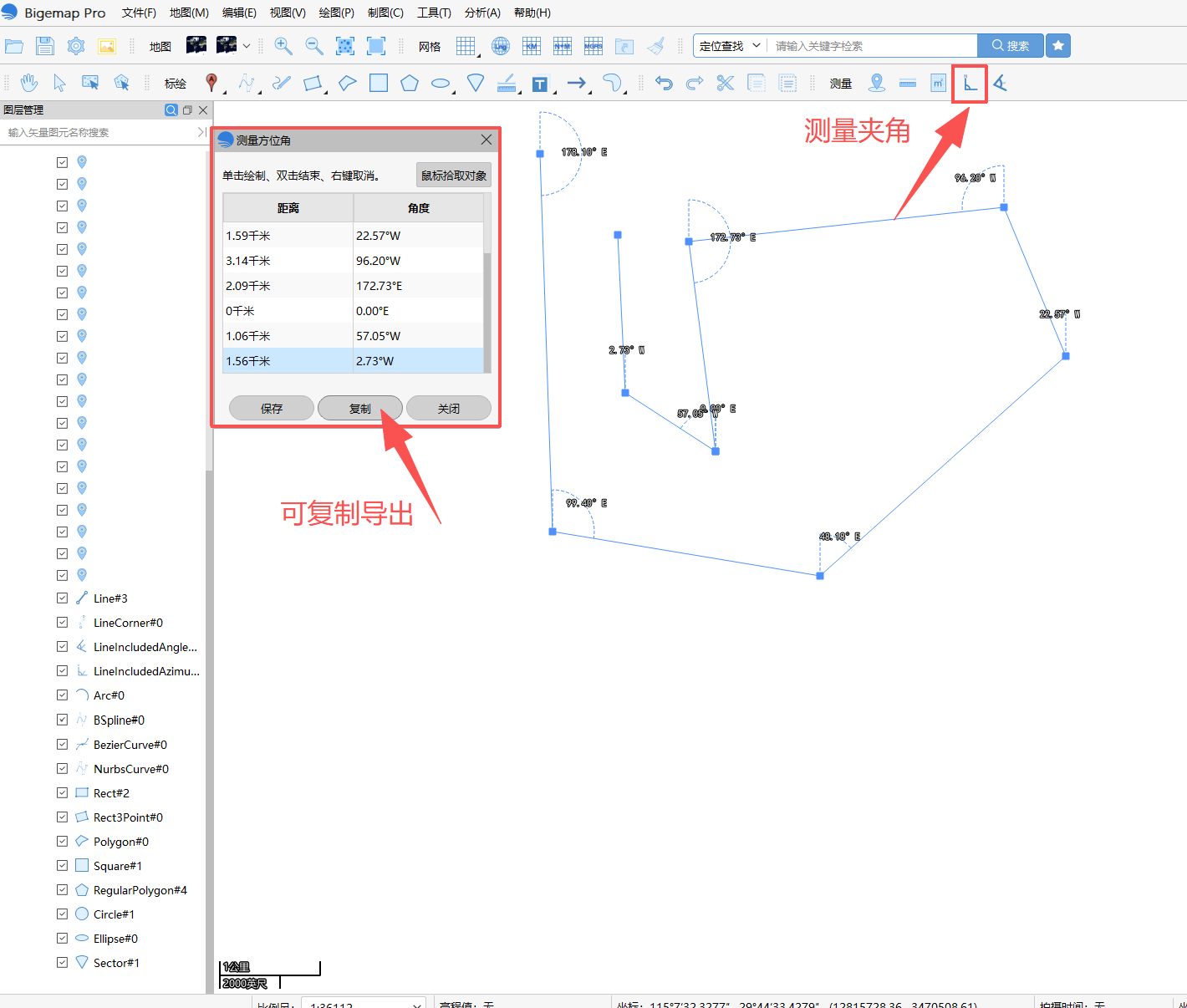

测量夹角： 支持单次测量夹角数值，可复制导出，方便外业记录与内业整理。

第三部分：基础编辑与快捷键操作

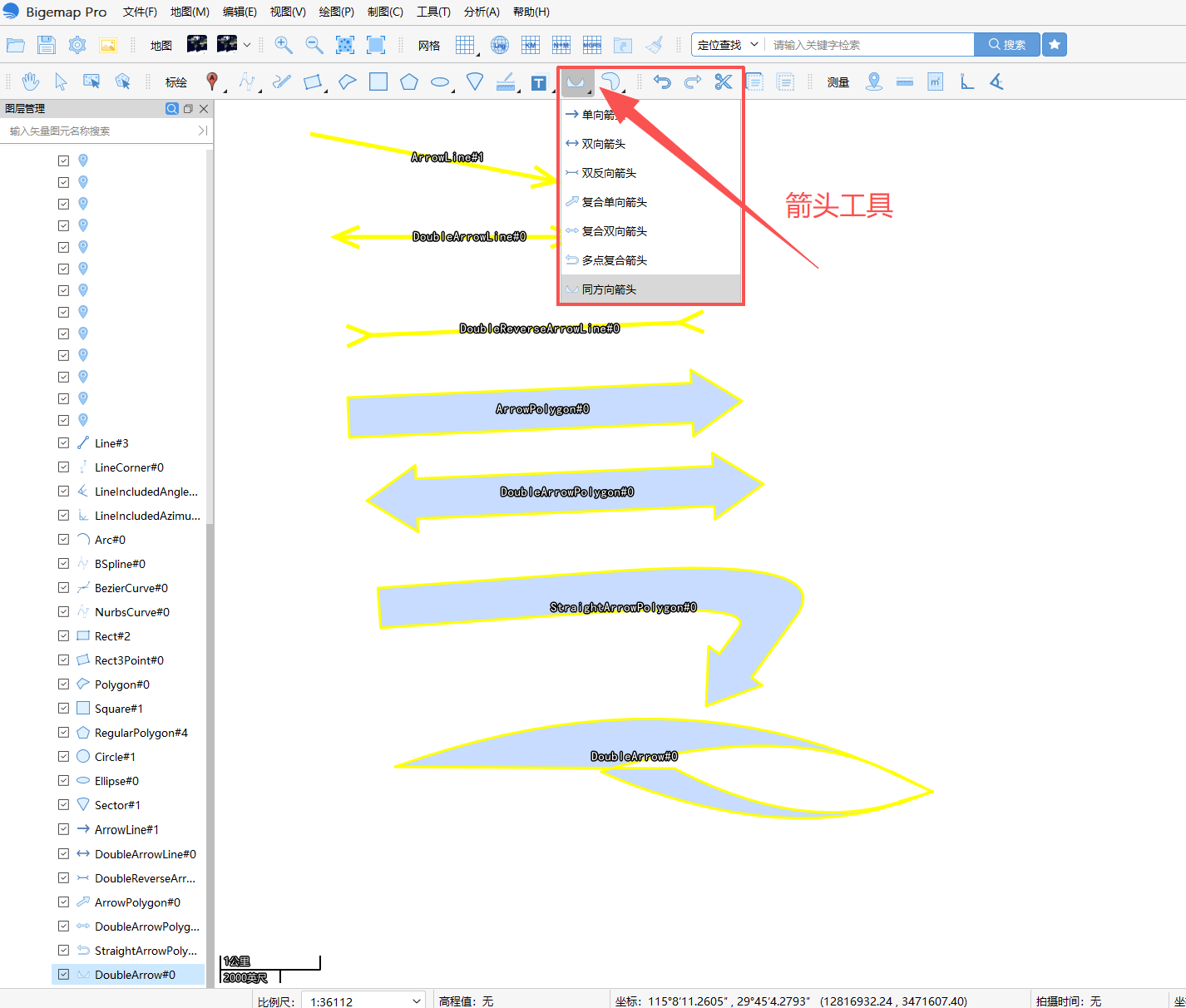

1.箭头工具： 单向箭头、双向箭头、复合单向箭头、复合双向箭头、多点复合箭头、同方向箭头。

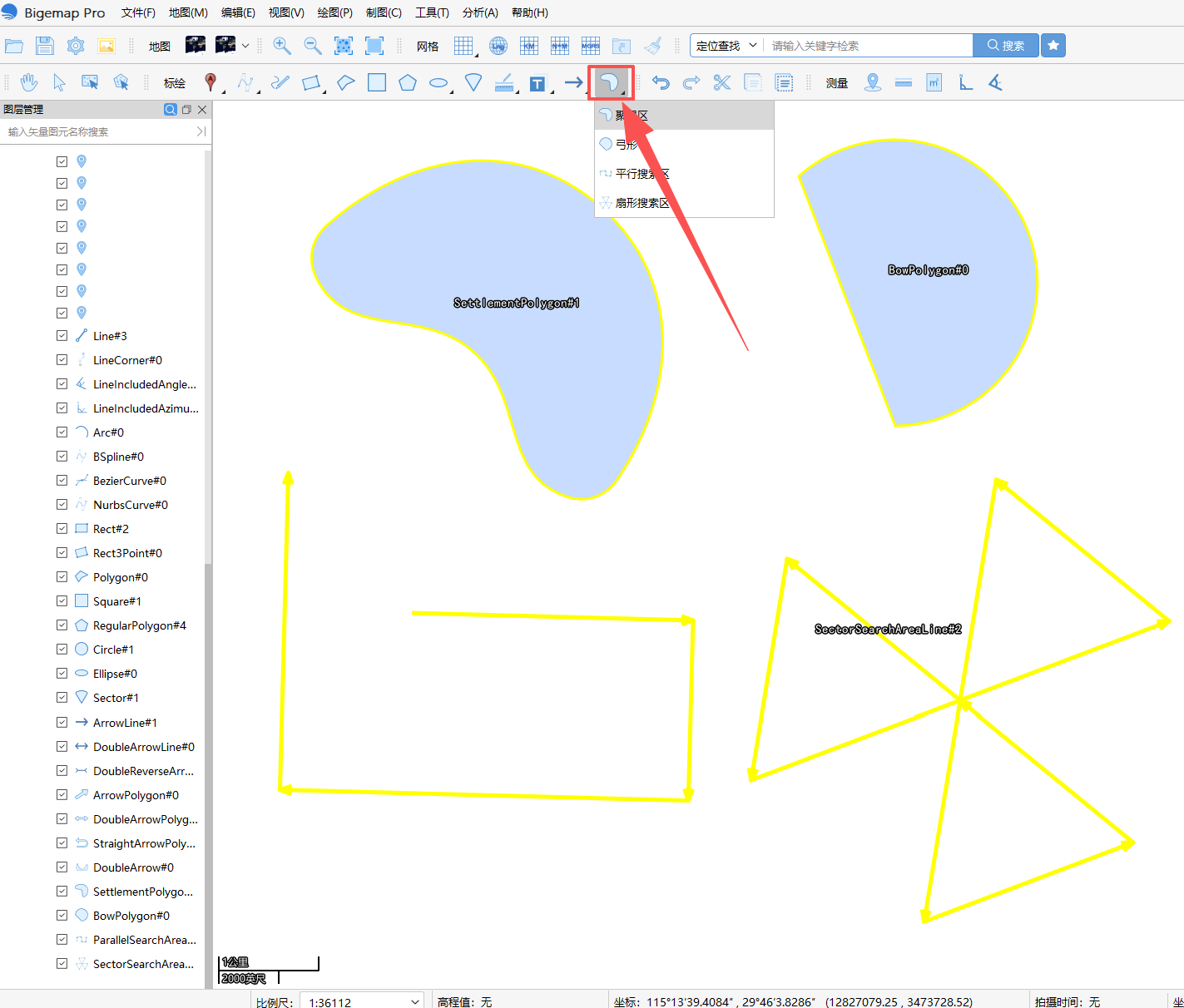

2.态势标绘工具：

聚居区：用来标绘村落、居民集中居住片区；弓形常用于封锁线、弧形范围、阵地区域；

平行搜索区：平行线式搜救范围（拉网式搜索），

扇形搜索区：扇形辐射搜救范围，适合已知目标大致方位的搜索作业。

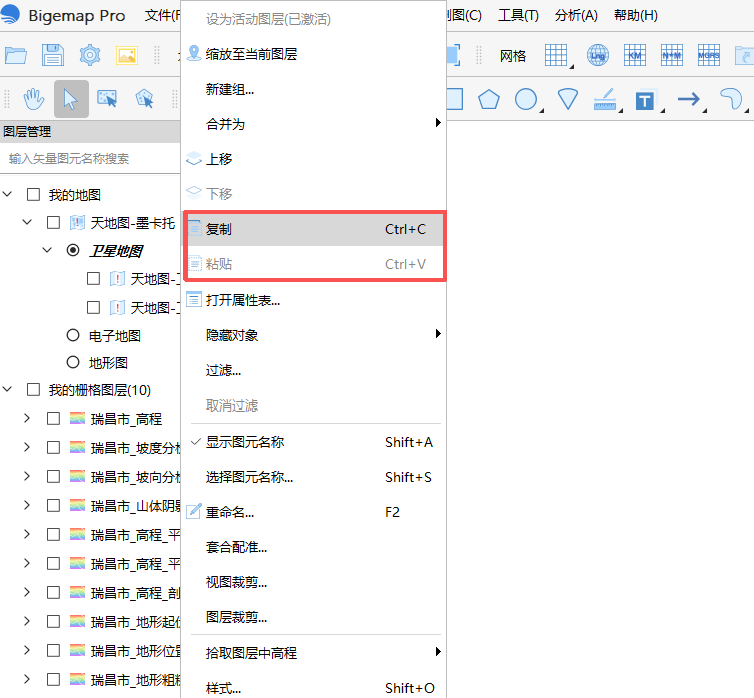

3.剪切/复制/粘贴： 选中要素按 Ctrl+C 复制，Ctrl+V 粘贴，可选择存放目标图层，支持自由拖动位置。

第四部分：线要素高级编辑

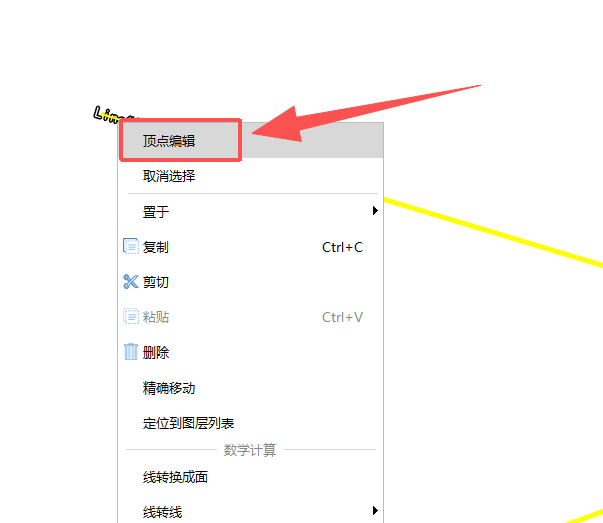

1.顶点编辑：选中线段顶点自由拖动调整线型；支持线反转方向、一键镜像旋转线段走向。

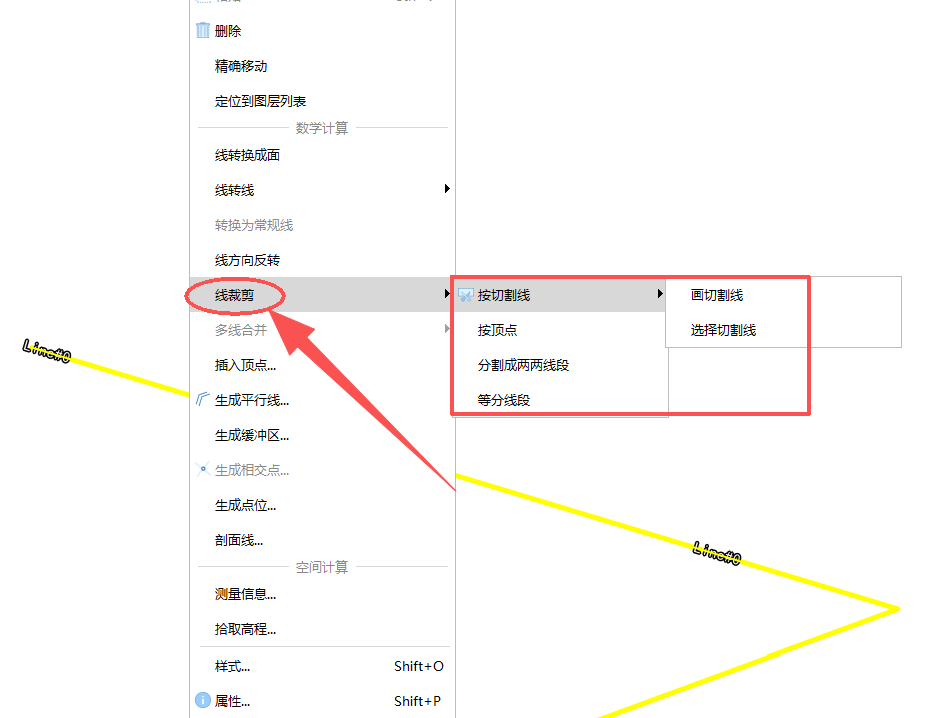

2.线裁剪：可按切割线裁剪、按顶点裁剪、分割成两两线段、等分线段，可将一条线段分割为多段，并自动计算各段长度。

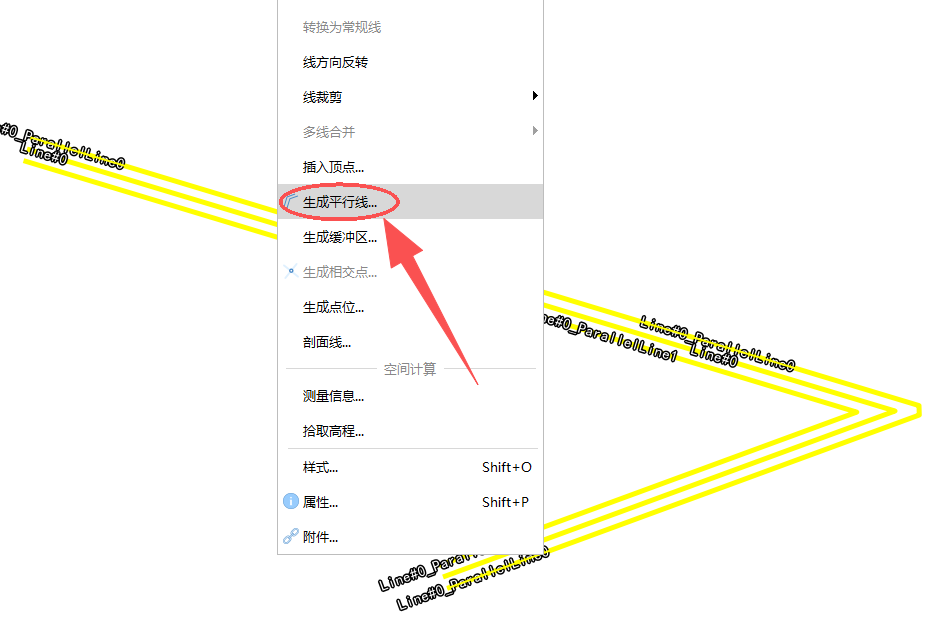

3.生成平行线：设置固定间隔距离，批量生成平行线路。

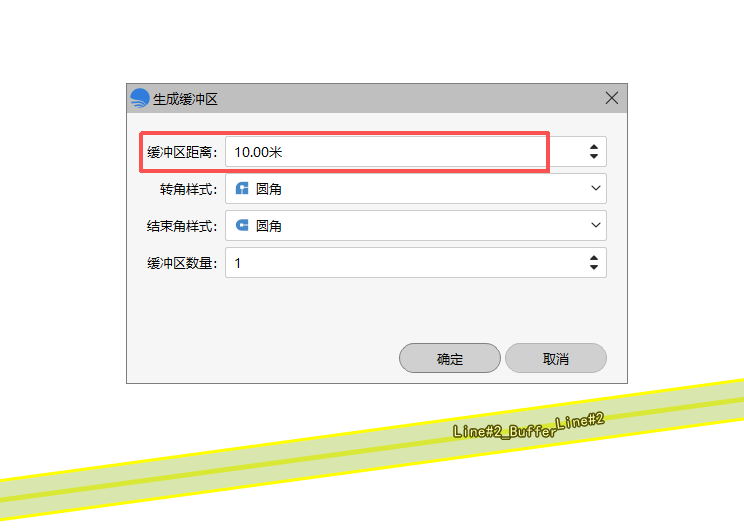

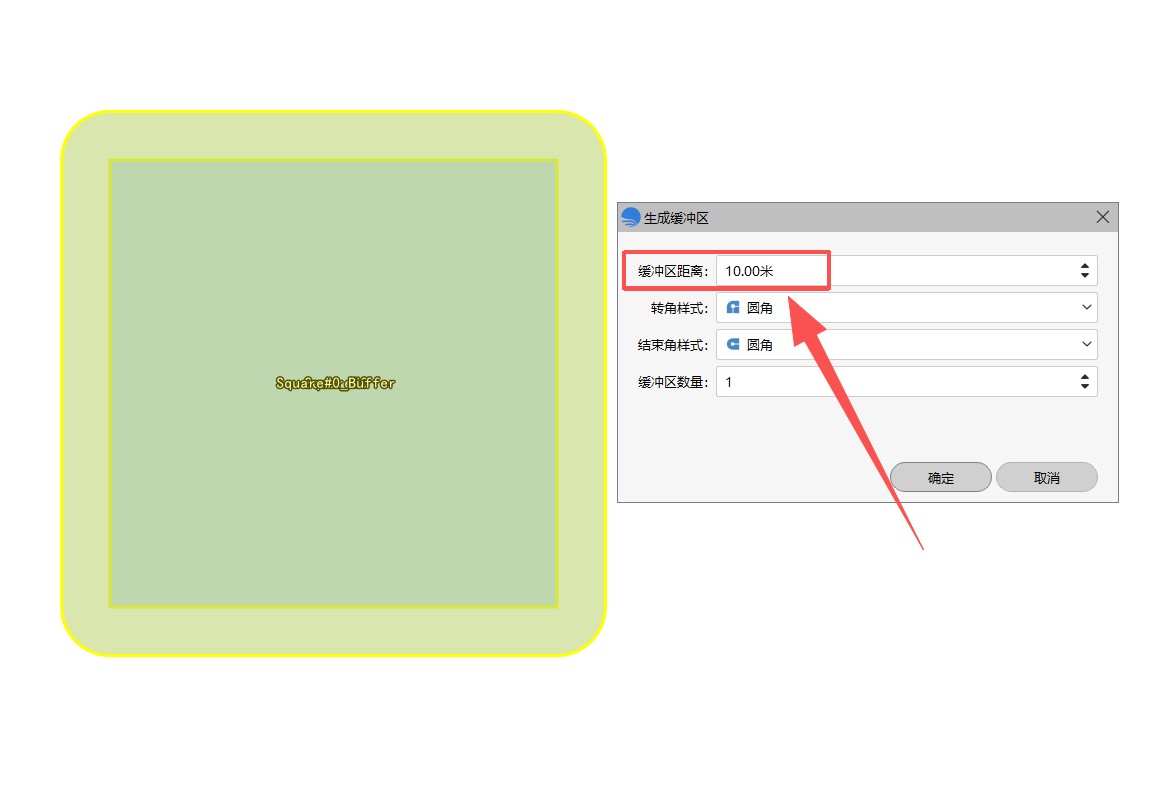

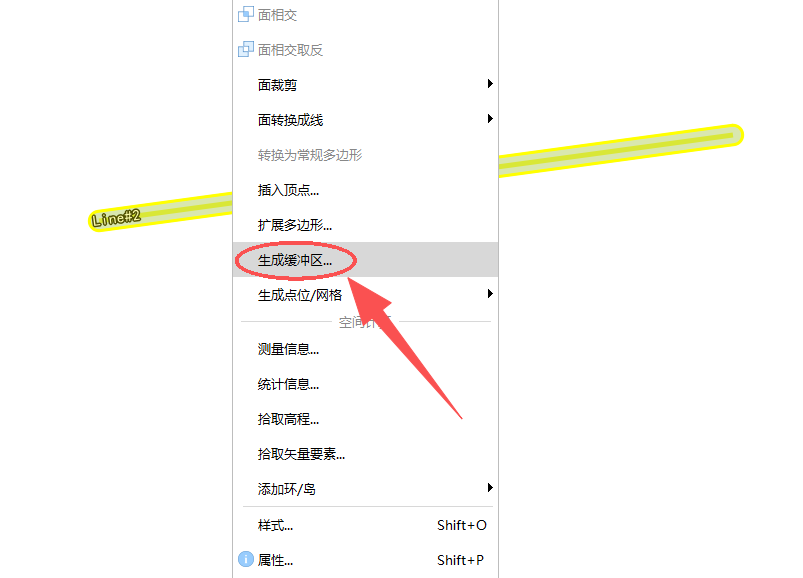

4.生成缓冲区：可设置边角样式（圆角、钝角、斜角、尖角），自定义缓冲范围，自动生成带状缓冲面。

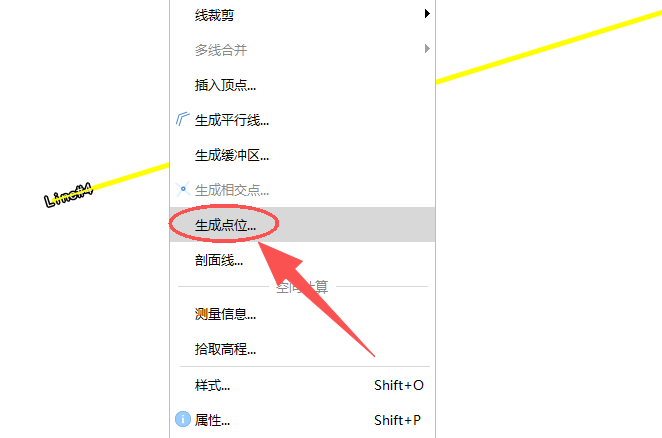

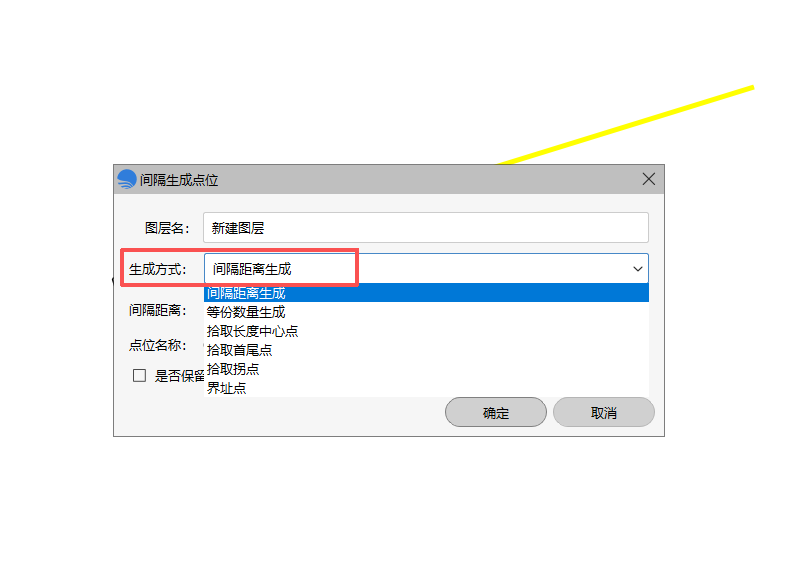

5.按间距生成点位：按固定距离间隔、等份数量生成、拾取长度中心点、拾取首尾点、拾取拐点、界址点。

第五部分：面要素高级编辑

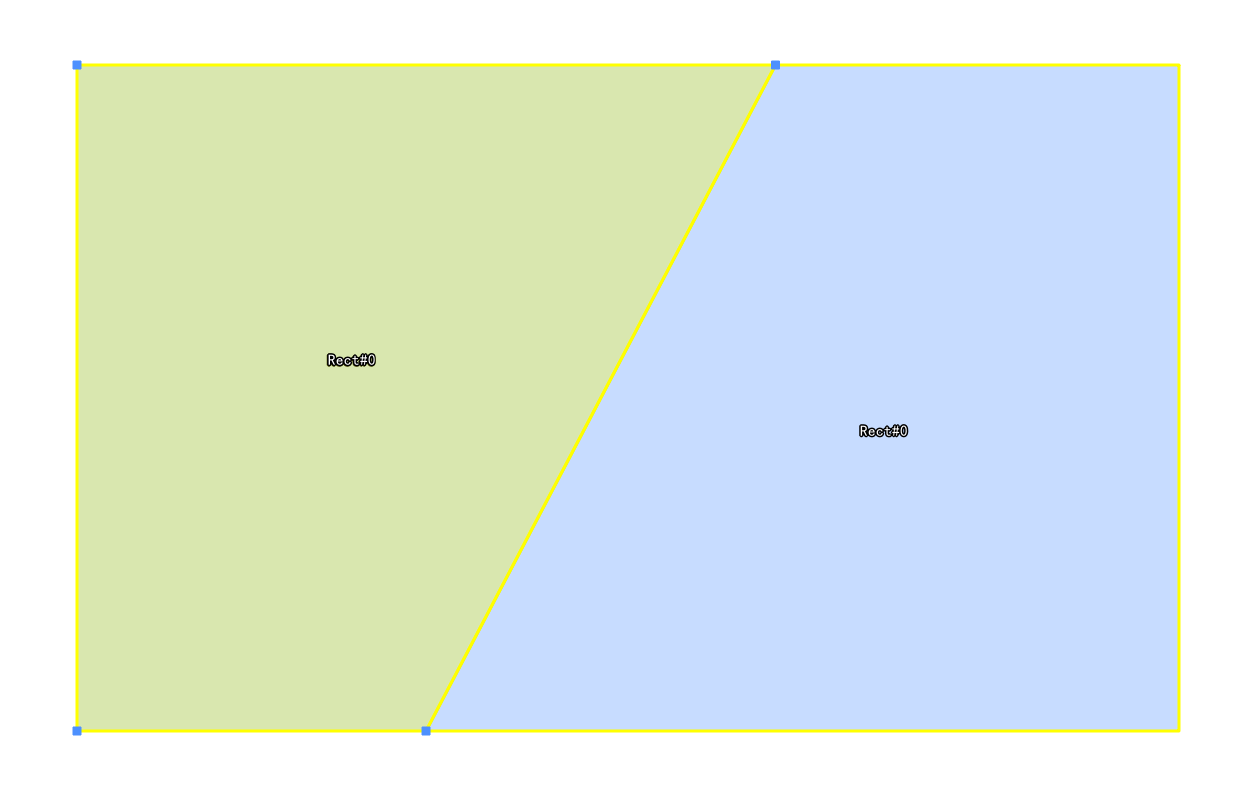

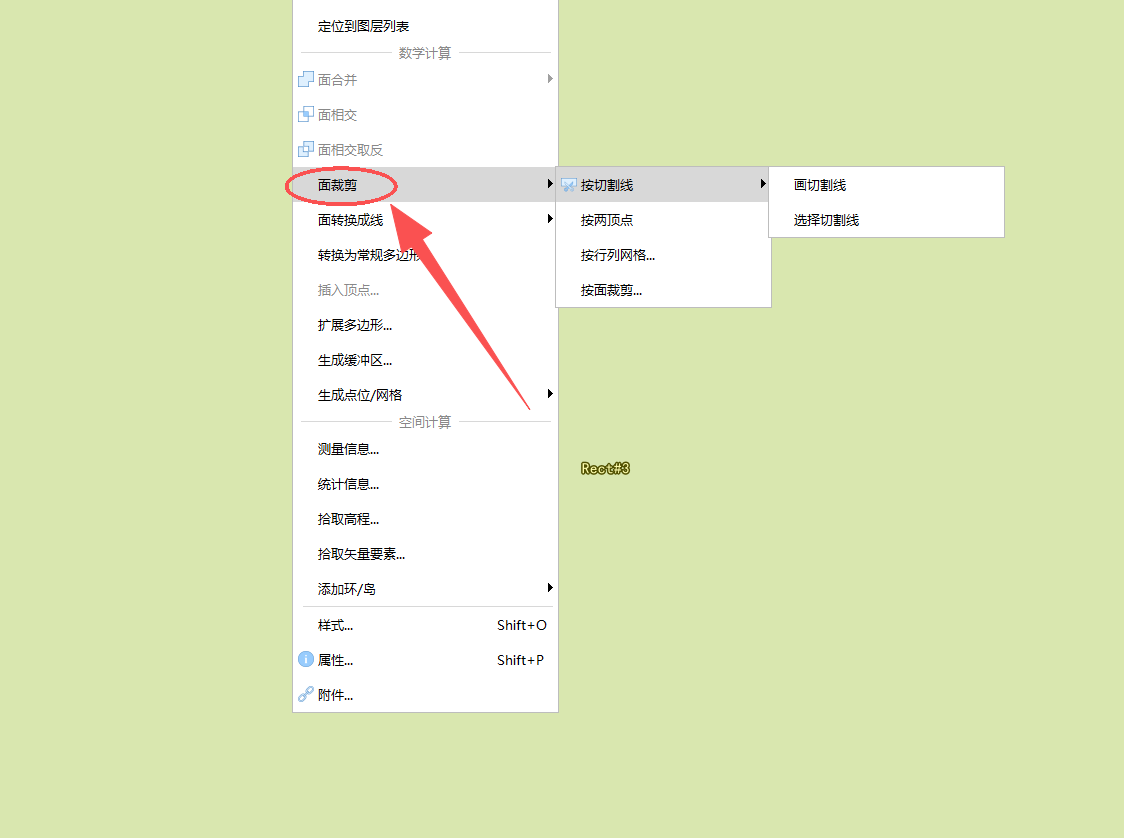

1.画线切割：手绘切割线或选择切割线把一个面切分为多个面。

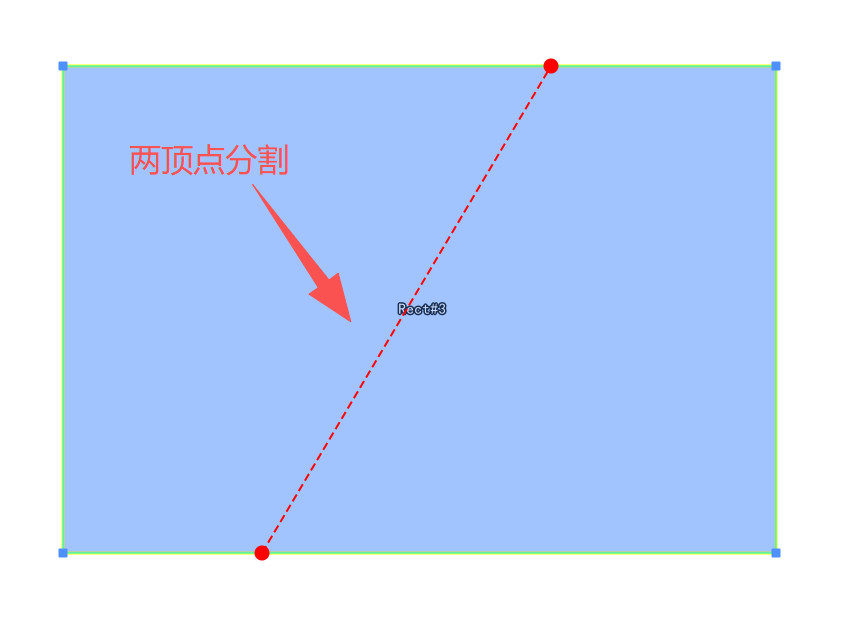

2.两顶点分割：通过两个相交顶点拆分面要素。

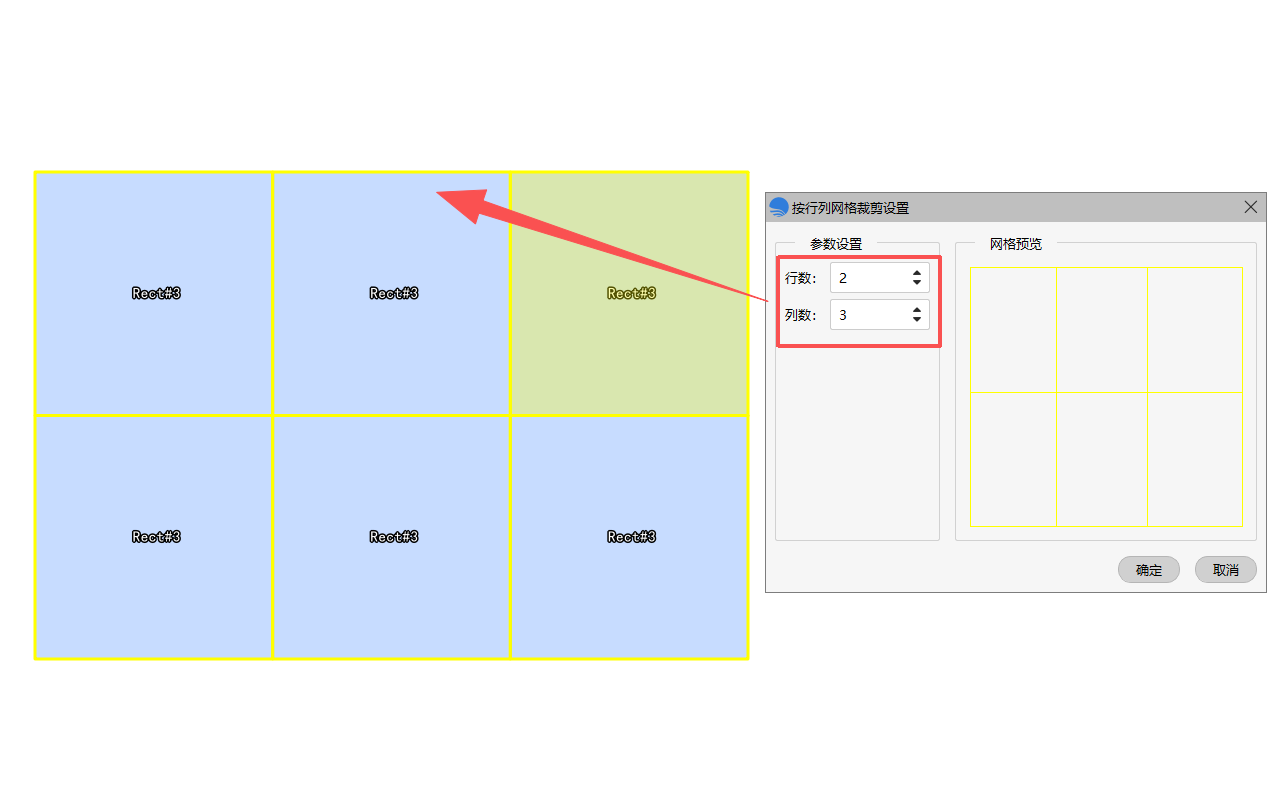

3.按行列网格裁切：设置网格间距，按行列网格自动批量裁切面数据。

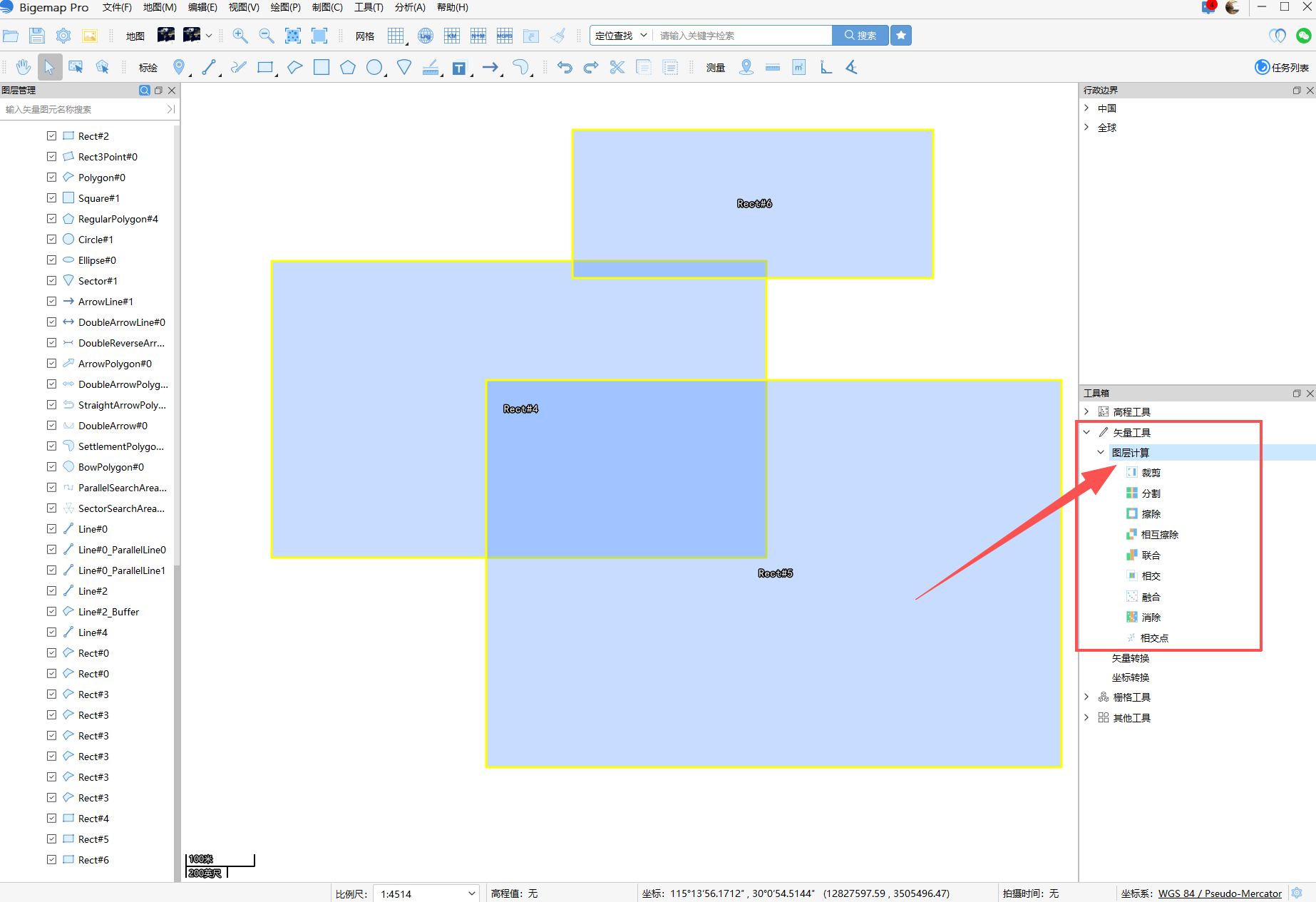

4.面空间运算：面相交提取重叠区域、面合并多要素为整体、面裁剪挖空多余范围。

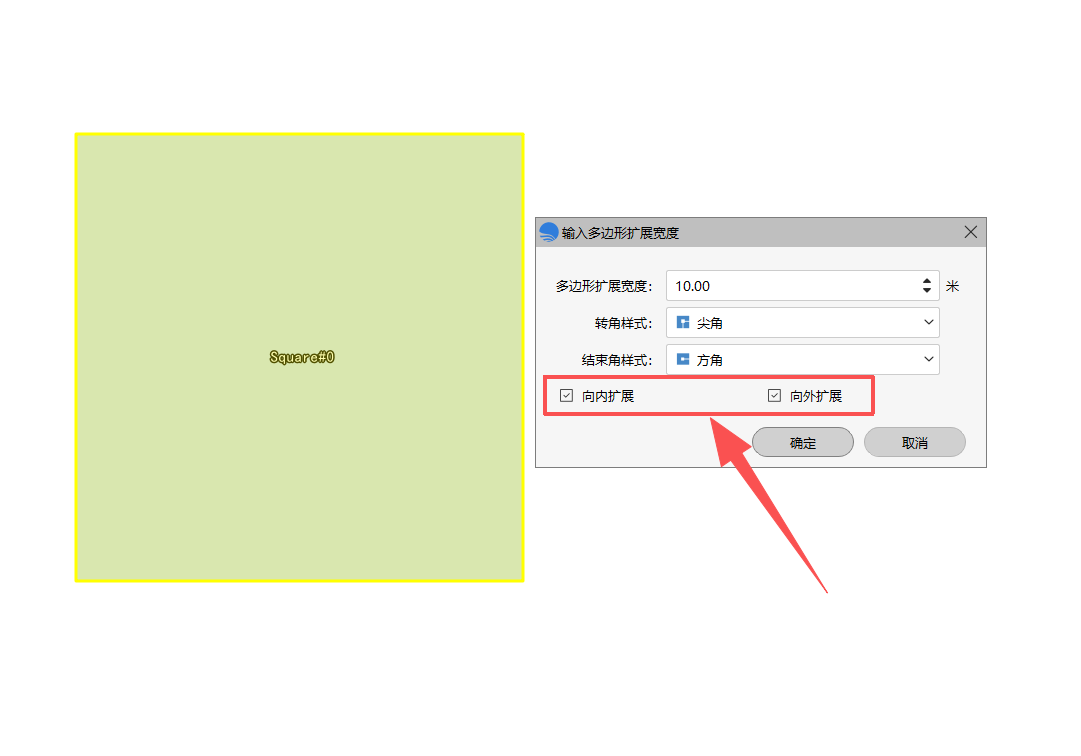

5.扩展多边形：支持向内缩进、向外扩边，自动生成同形状偏移多边形。

6.面缓冲区：以圆形范围生成外围缓冲面。

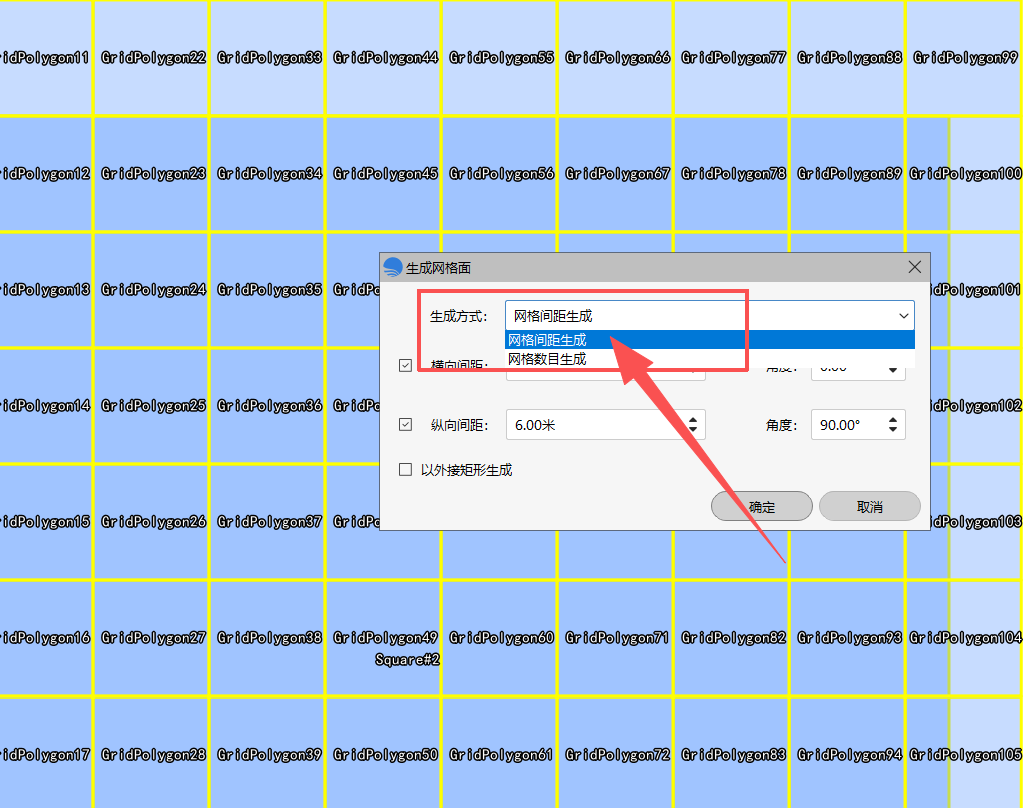

7.生成网格面：按自定义间距批量生成规则网格与对应点位。

第六部分：多种点位生成方式

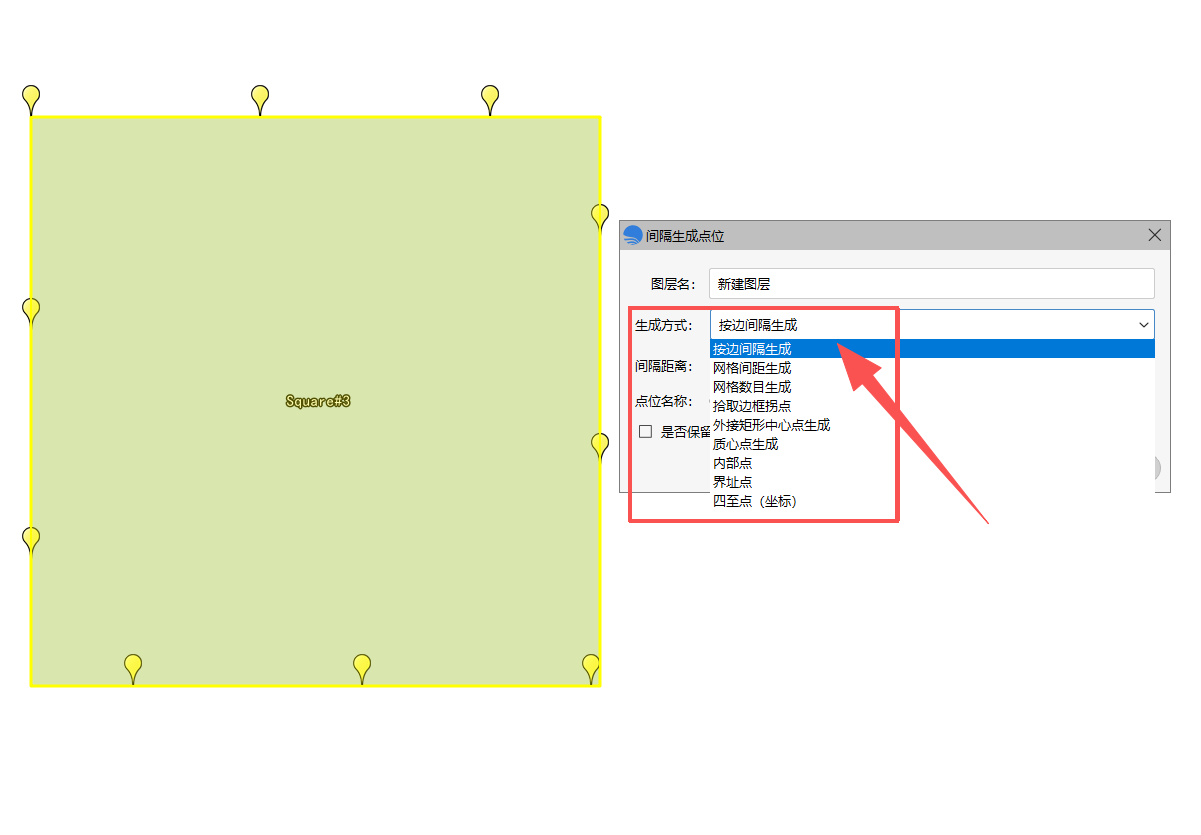

支持多种批量生成点位模式：按边间隔生成、按网格间距生成、按网格数目生成、拾取边框拐点生成、外接矩形中心点生成等，满足不同布局布点需求。

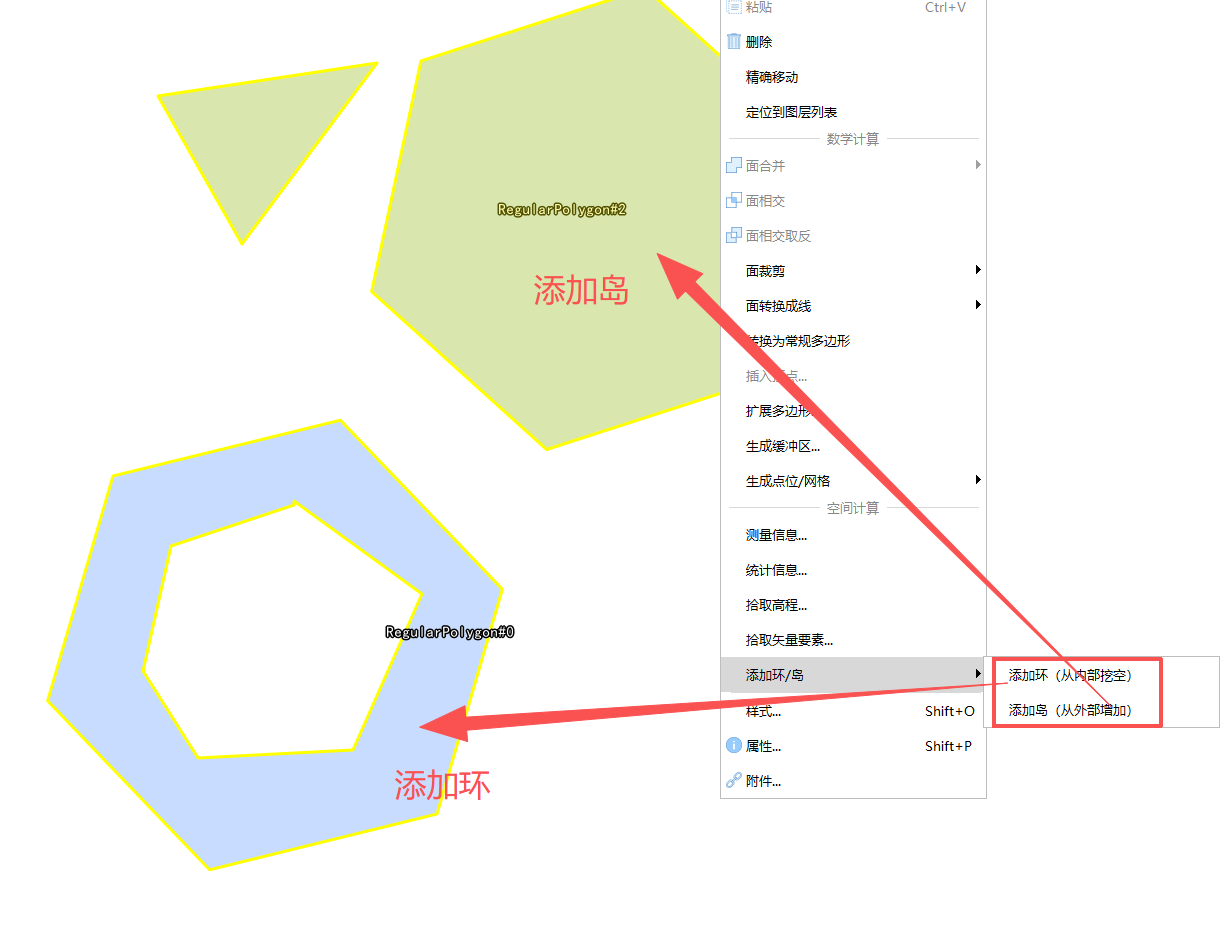

第七部分：面添加岛与添加环

1.添加岛：在面外部新增独立区块。

2.添加环：在面内部挖空形成中空外环结构，一键制作带空洞的面要素。

第八部分：点样式设置与自定义符号

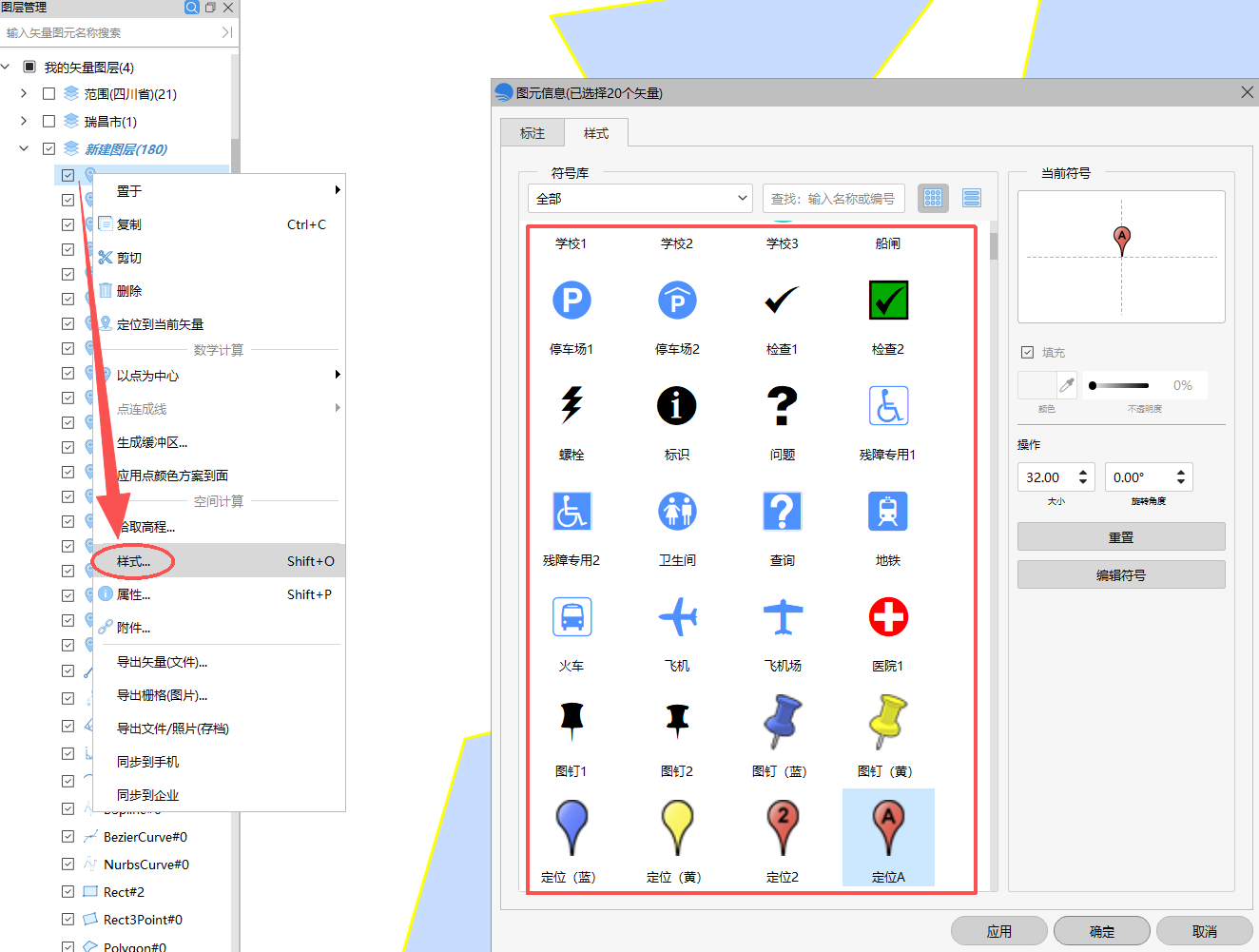

批量改点样式： 选中点位图层，右键进入样式，可批量更换点符号，内置系统符号、常用符号、国土空间专用符号。

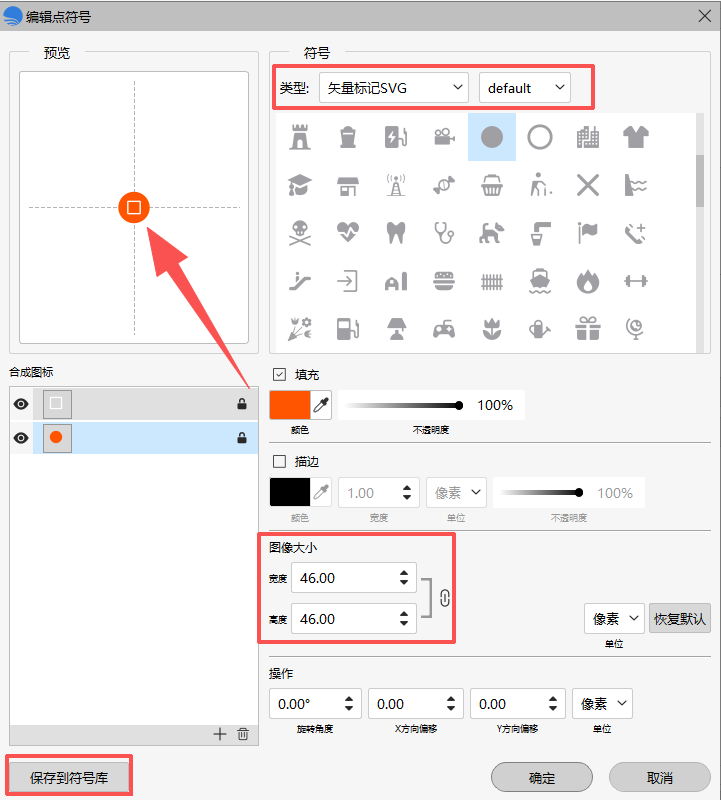

自定义 DIY 点符号： 点击【编辑符号】，支持手动新增圆形等图形，调节大小、XY 偏移，实时预览。自定义完成后可保存到个人符号库，命名留存，下次直接调用复用。

第九部分：点位筛选、标注与高程拾取

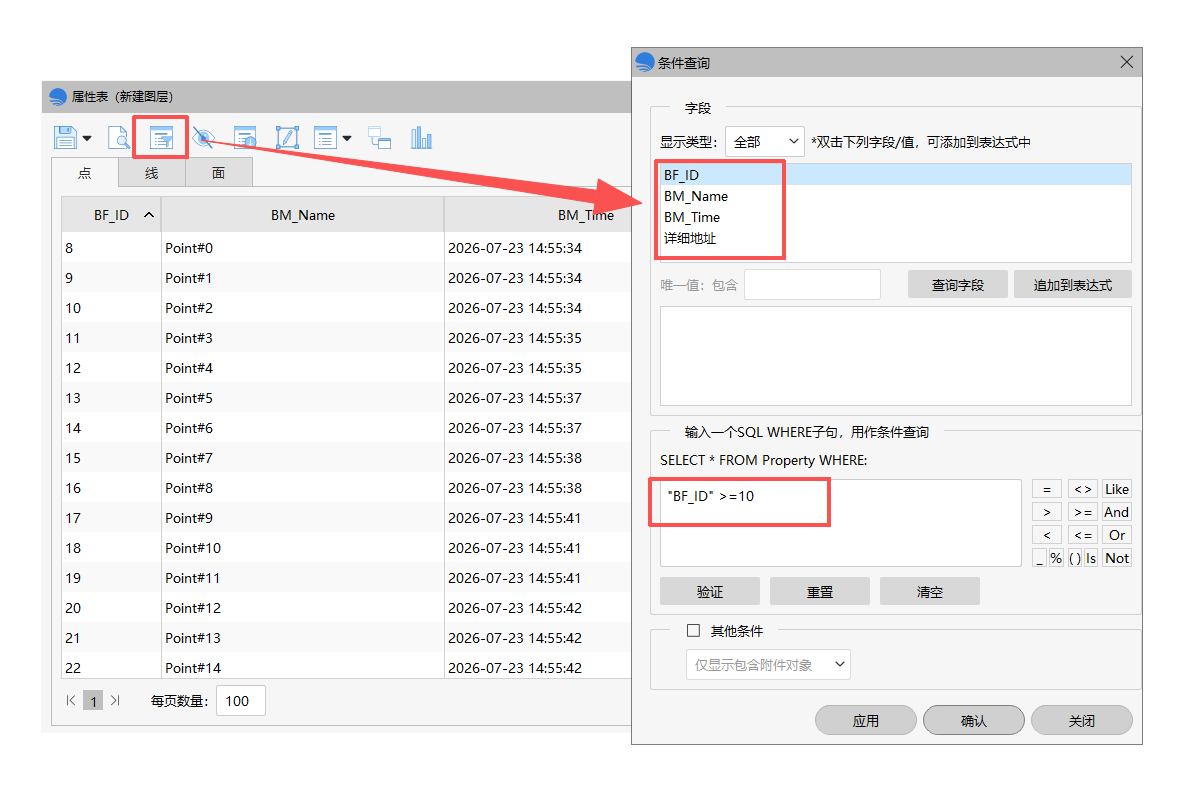

1.属性筛选：在属性表中按 ID、数值条件筛选数据（如大于等于指定数值），筛选后可单独导出选中要素。

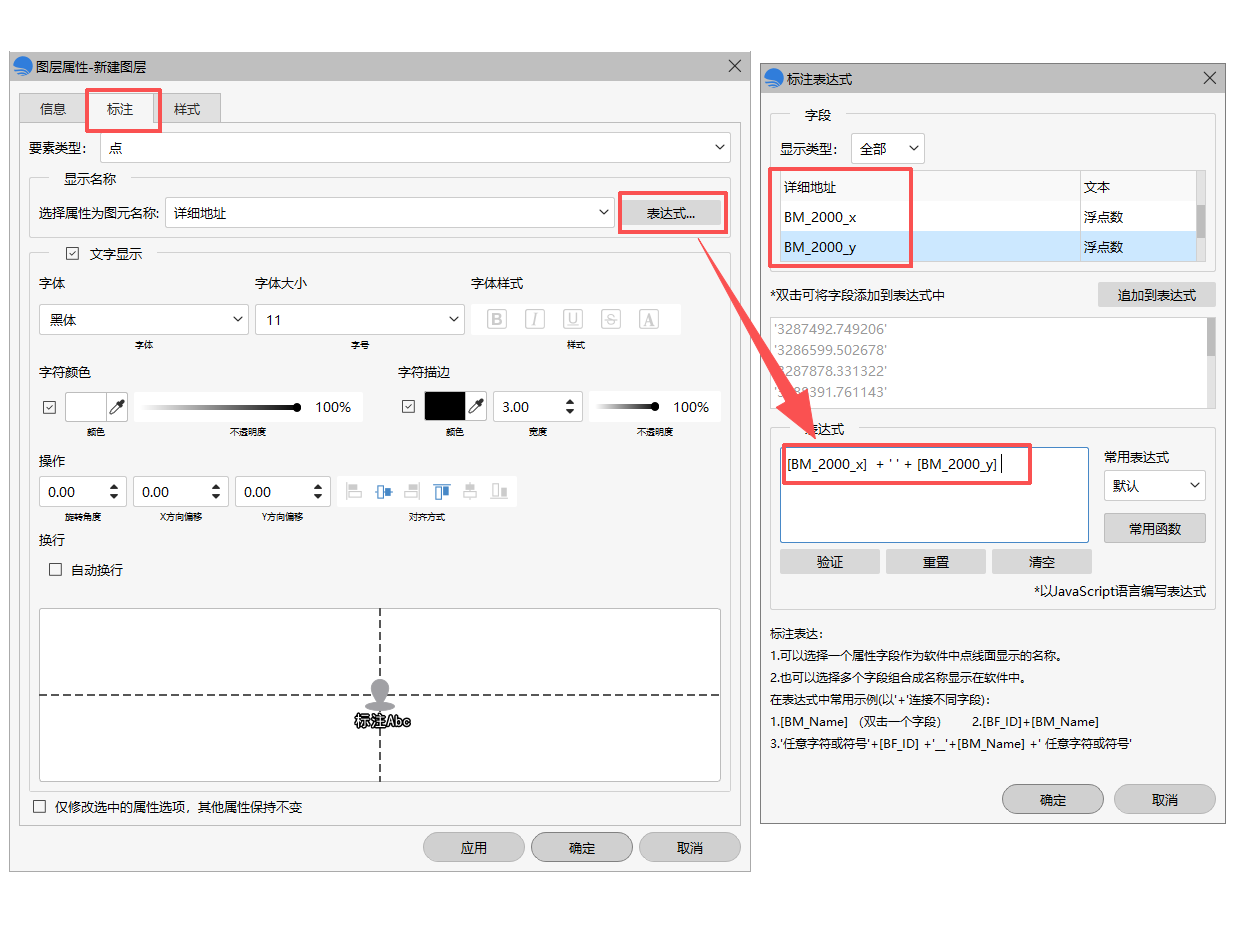

2.自定义标注：标注表达式可组合经度+纬度文字显示，也可单独标注海拔高程，支持修改字体、添加标注底色。

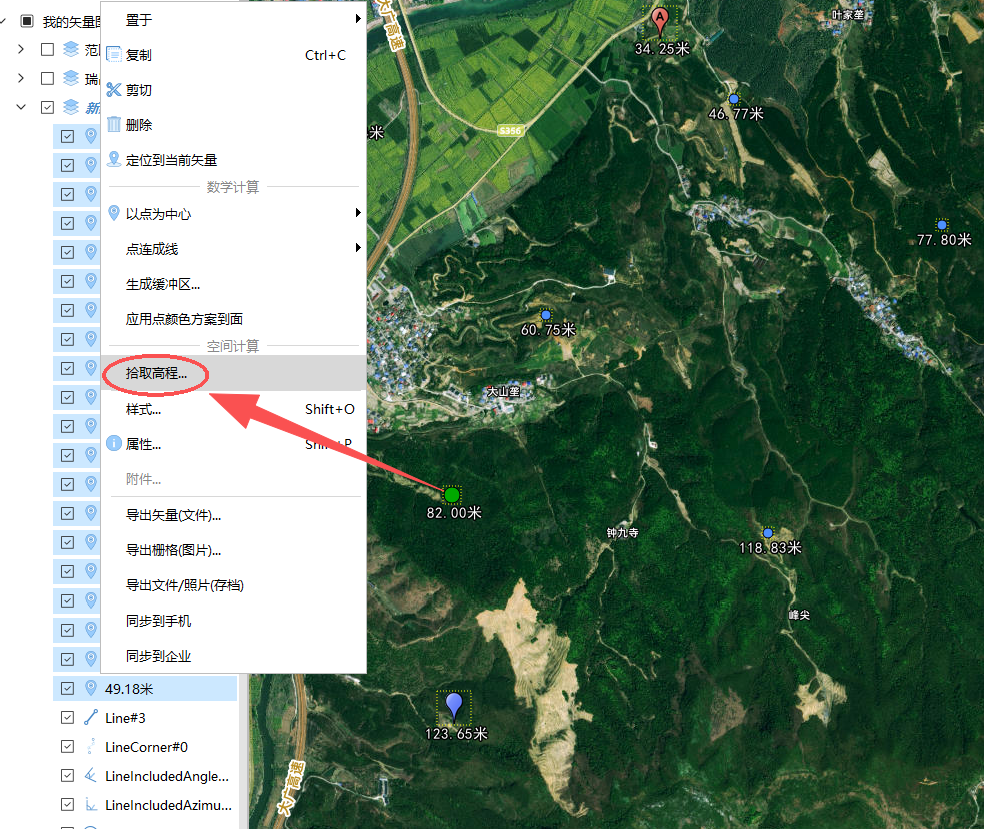

3.拾取高程：批量拾取点位海拔，自动在属性表生成海拔字段，可直接用于标注展示。

第十部分：共点共边吸附绘图

软件新增的共点共边吸附绘图功能，绘制点线面图斑时可自动吸附已有图斑的顶点和边线，实现共用顶点、共用边线绘图。

使用方法：

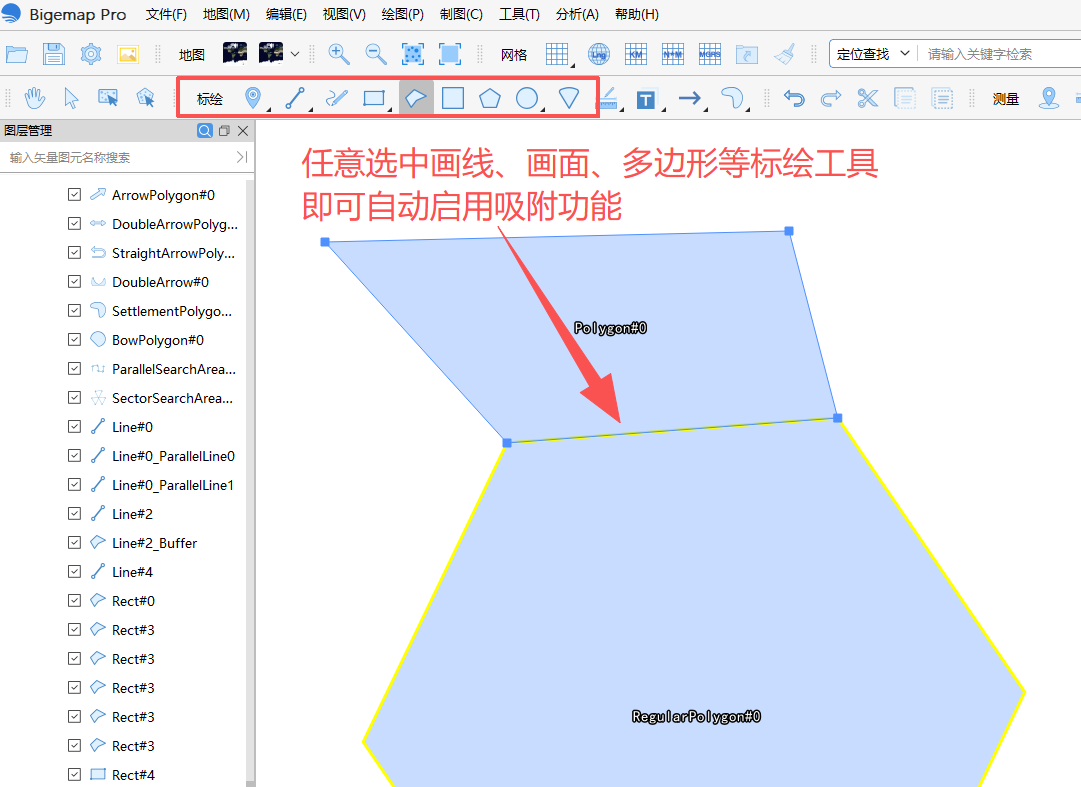

在顶部标绘工具栏中，任意选中画线、画面、多边形等标绘工具，即可自动启用吸附功能，无需额外设置。

共边绘图操作：

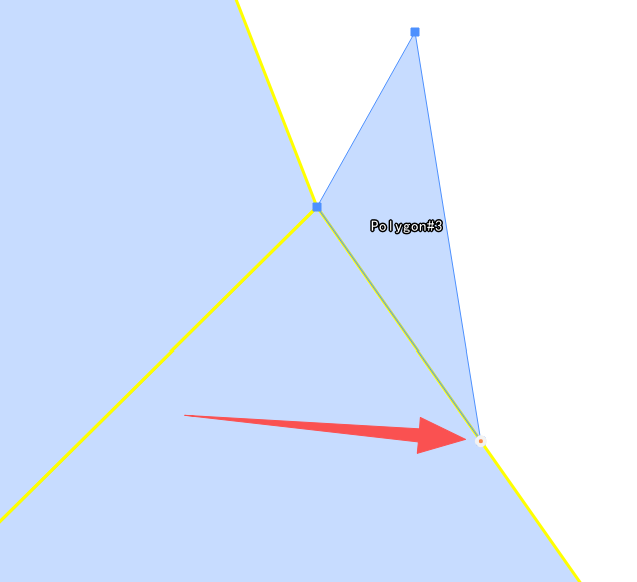

1.将鼠标移动到已有图斑的边线上，会出现红色吸附标识，产生磁吸贴合效果。

2.在边线吸附位置单击起点，沿着原有边线继续绘制拐点，顺着原边界走完轮廓闭合图斑。

3.新图斑与原图斑完全共边无缝贴合（必须沿着原有边线绘制顶点，若顶点画到边线外侧则无法共边匹配）。

4.多个相邻地块都可按此方式依次绘制，全部实现共边贴合，放大查看也无空隙无错位。

共顶点绘图操作：

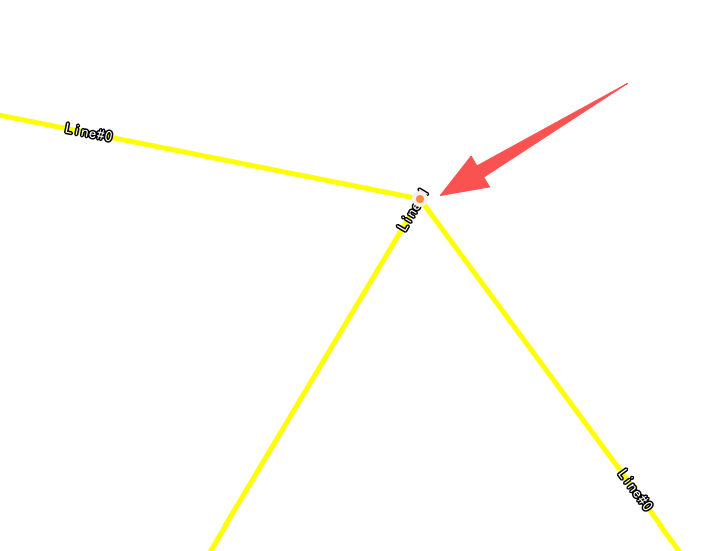

切换为画线或标绘工具，将鼠标移到已有点位拐角顶点位置，页面出现红色小标点吸附提示，代表已锁定原有顶点。以该共用顶点为起点向外延伸绘制多条线段，所有发散线条共用同一顶点，节点完全重合对齐。

共点共边吸附绘图功能操作简单，选中任意标绘工具即可直接使用。

总结

整套点线面标绘工具涵盖绘图、测量、定位、编辑裁切、线面拓扑运算、缓冲区、批量布点、符号自定义、属性筛选标注、高程拾取及共点共边吸附绘图全流程。既可手绘标绘，也能批量规整编辑，样式自定义，条件筛选导出，满足规划设计、地形标绘、项目确权、行业制图等日常作业需求。
