第一步：锁定地图位置

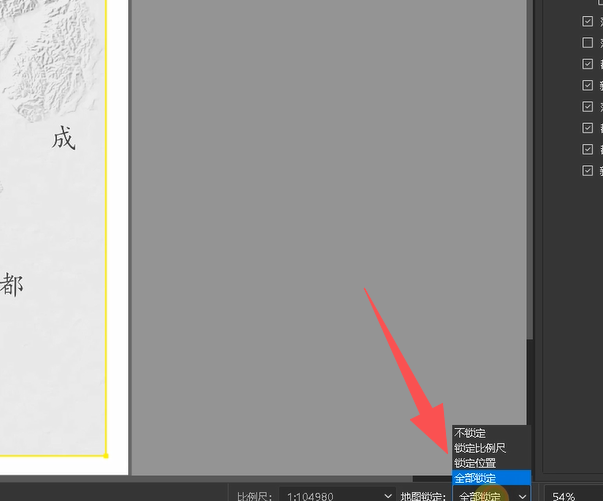

进入布局界面后，在左下角「地图锁定」中选择锁定位置和比例尺，防止后续操作中地图范围意外移动。

第二步：插入与编辑指北针

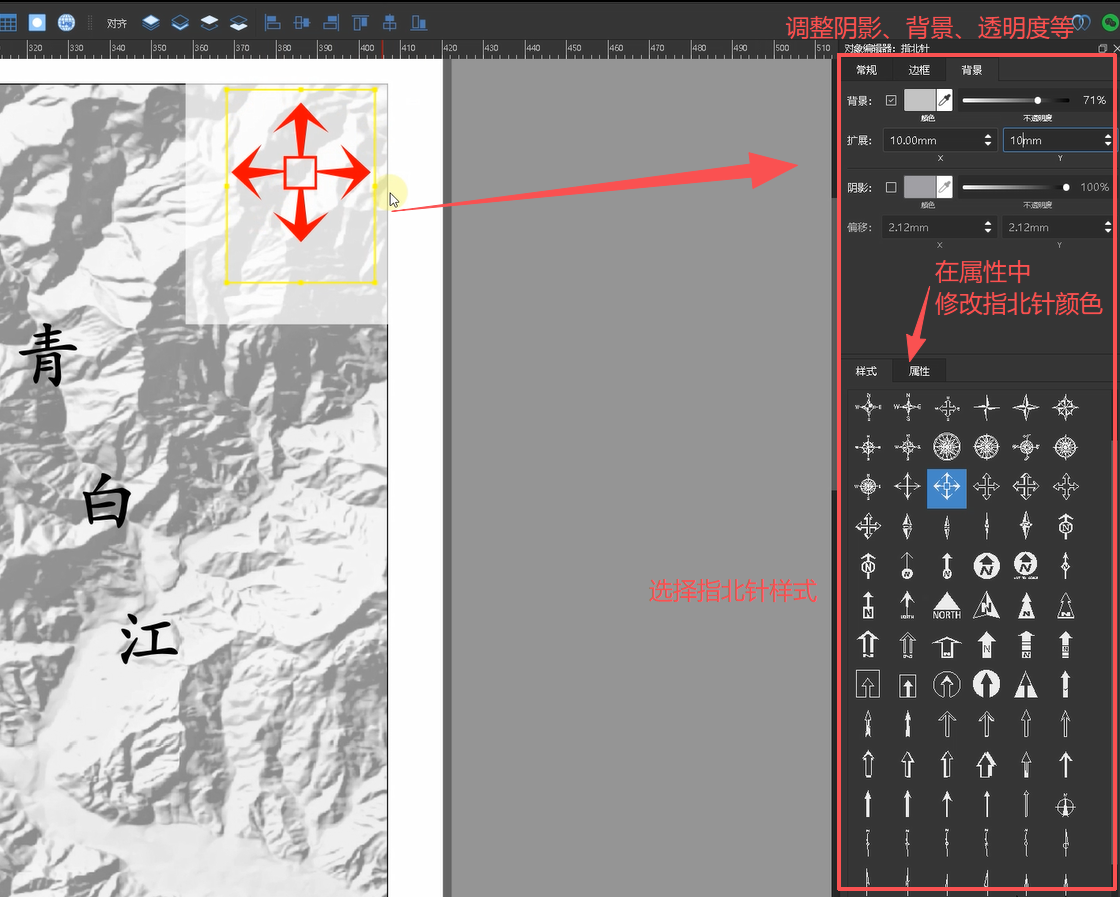

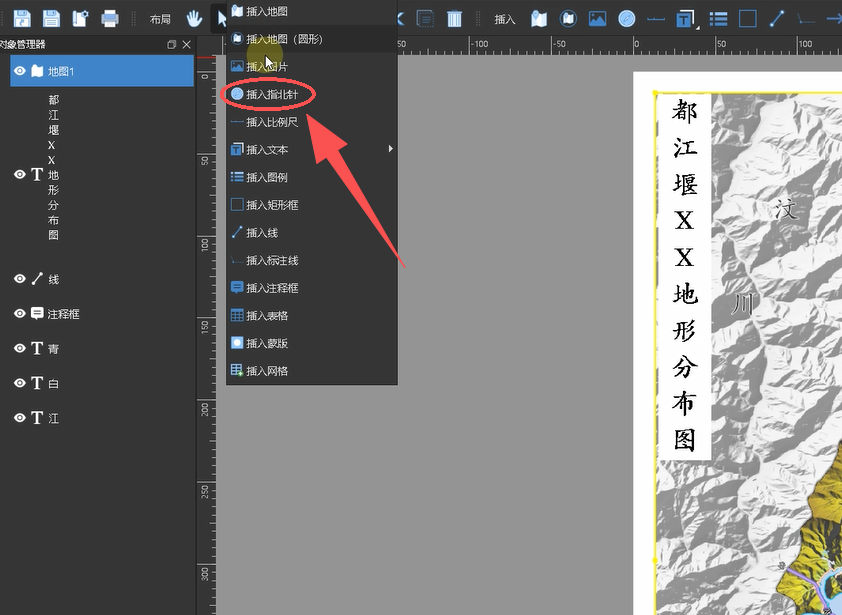

点击「插入」→「指北针」，选择所需符号样式。插入后可通过拖拽调整大小，在右侧属性面板中：

1.修改指北针颜色

2.添加阴影背景

3.调整透明度

4.设置背景向外扩展距离（默认 0）

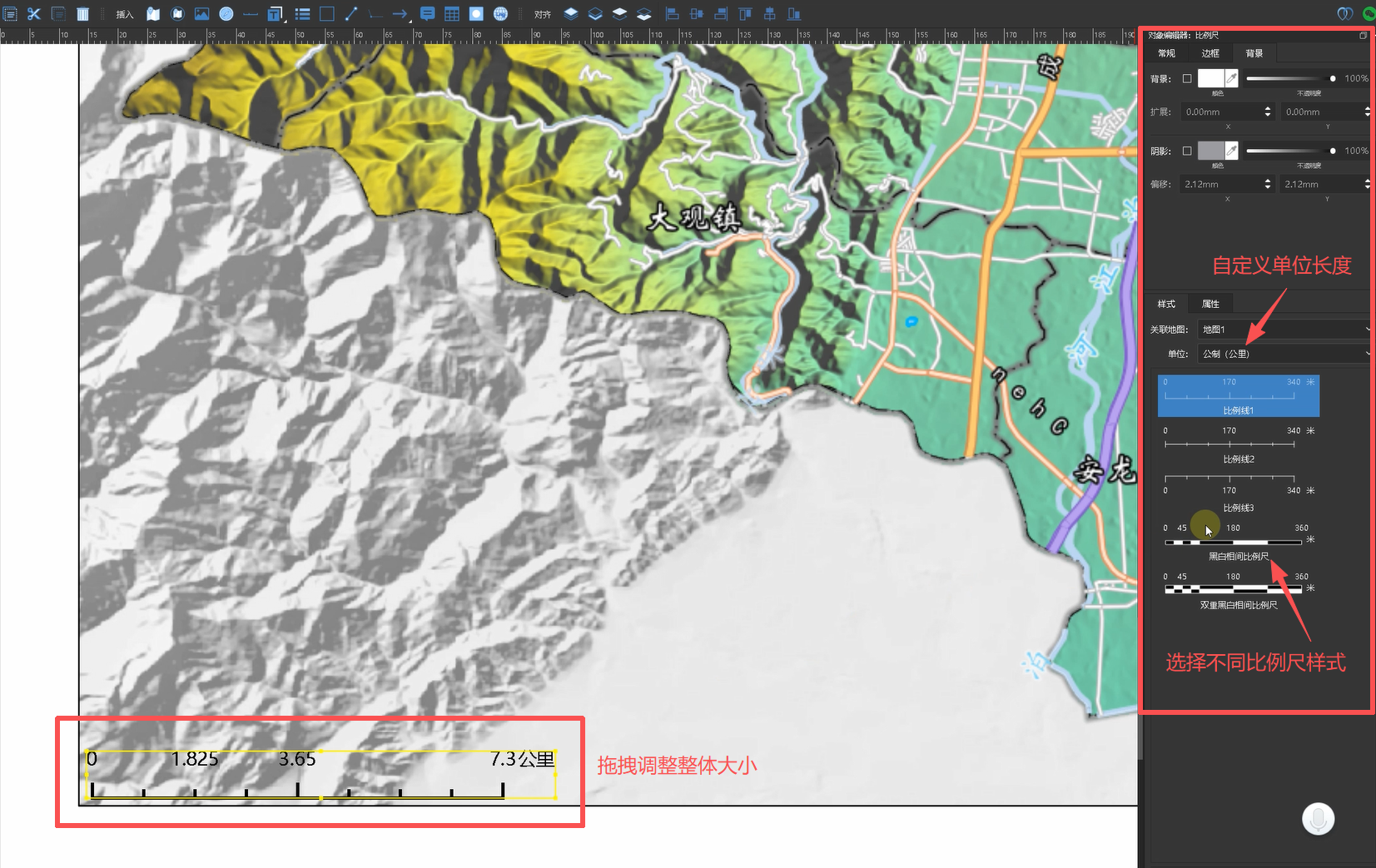

第三步：插入与编辑比例尺

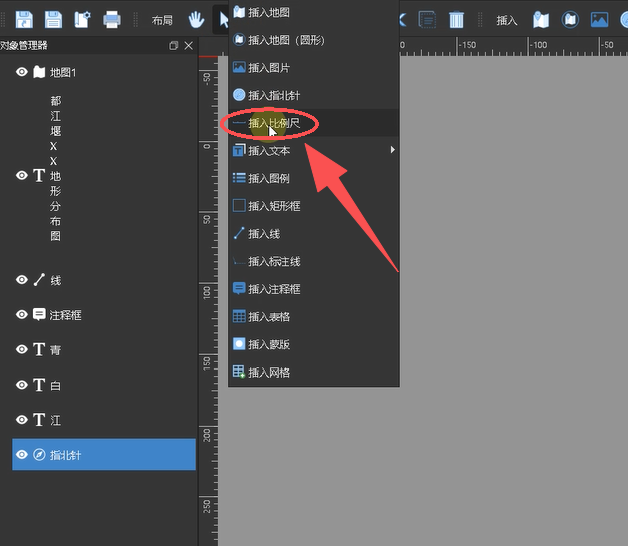

点击「插入」→「比例尺」：

1.单位长度可自定义

2.样式可选择不同比例尺风格

3.拖拽调整整体大小（通常以整数为基数拉动）

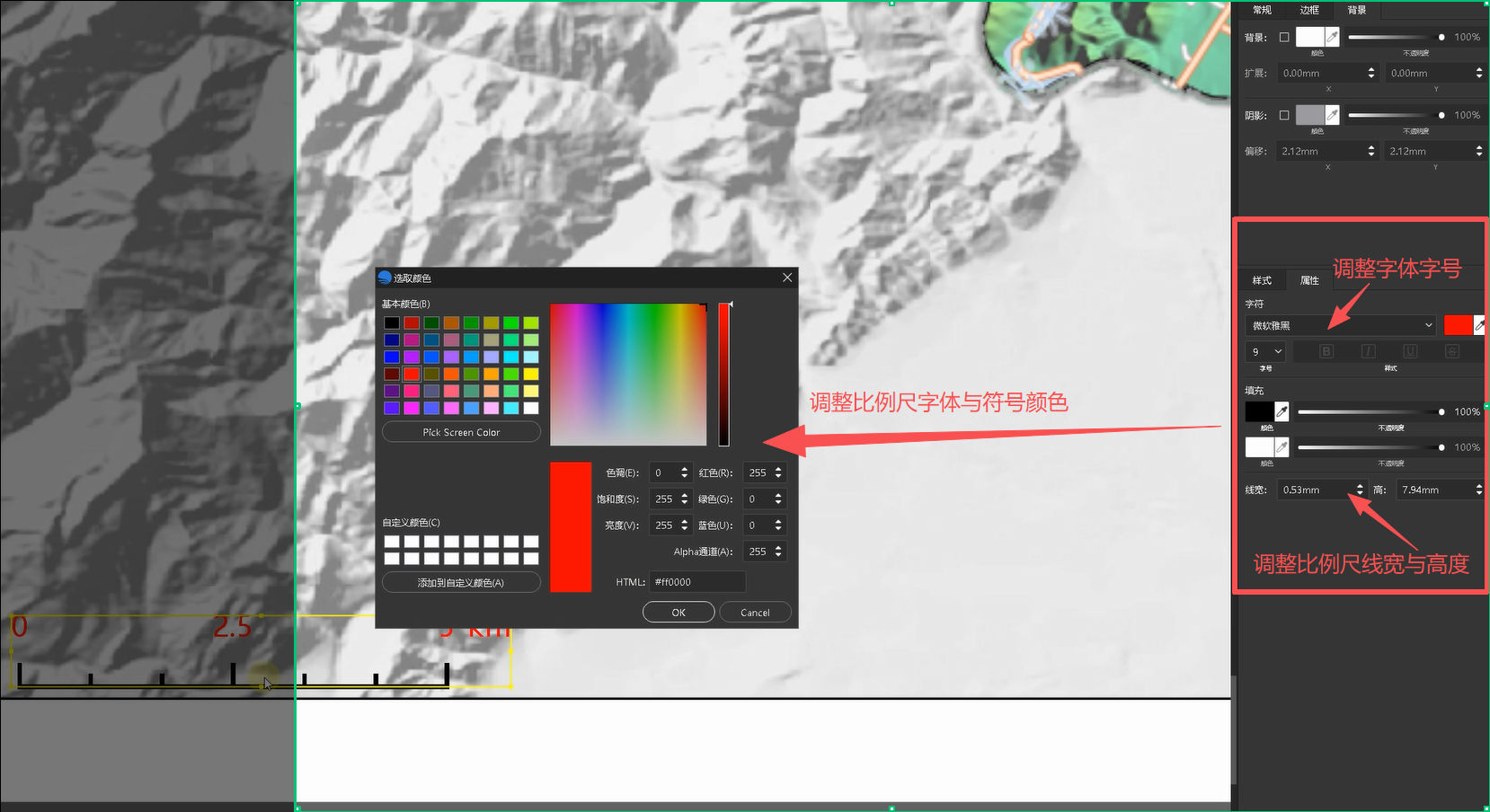

在属性面板中可进一步调整：

1.字体与符号颜色

2.线宽粗细

3.比例尺高度

所有参数均支持按需修改。

第四步：添加网格线

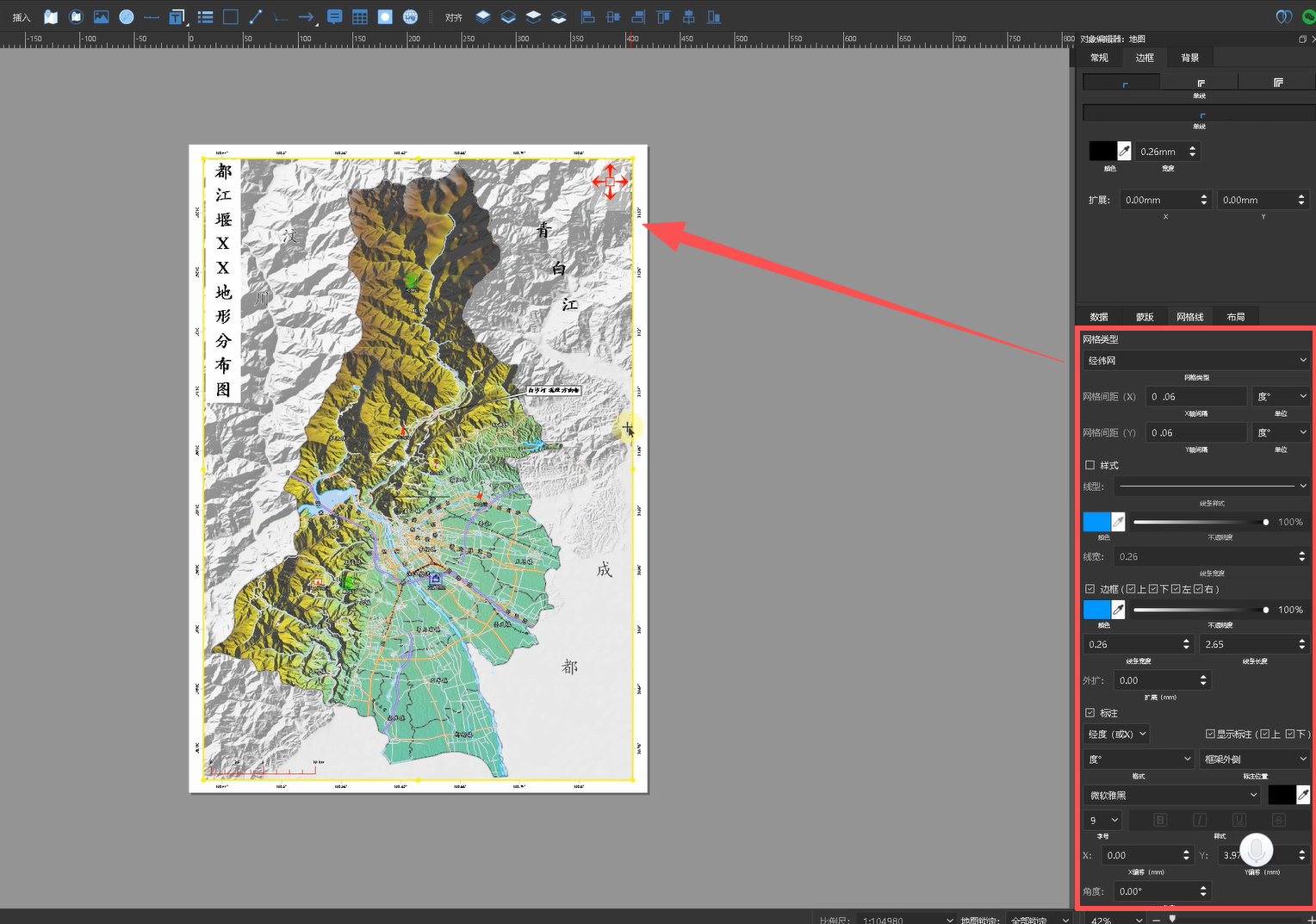

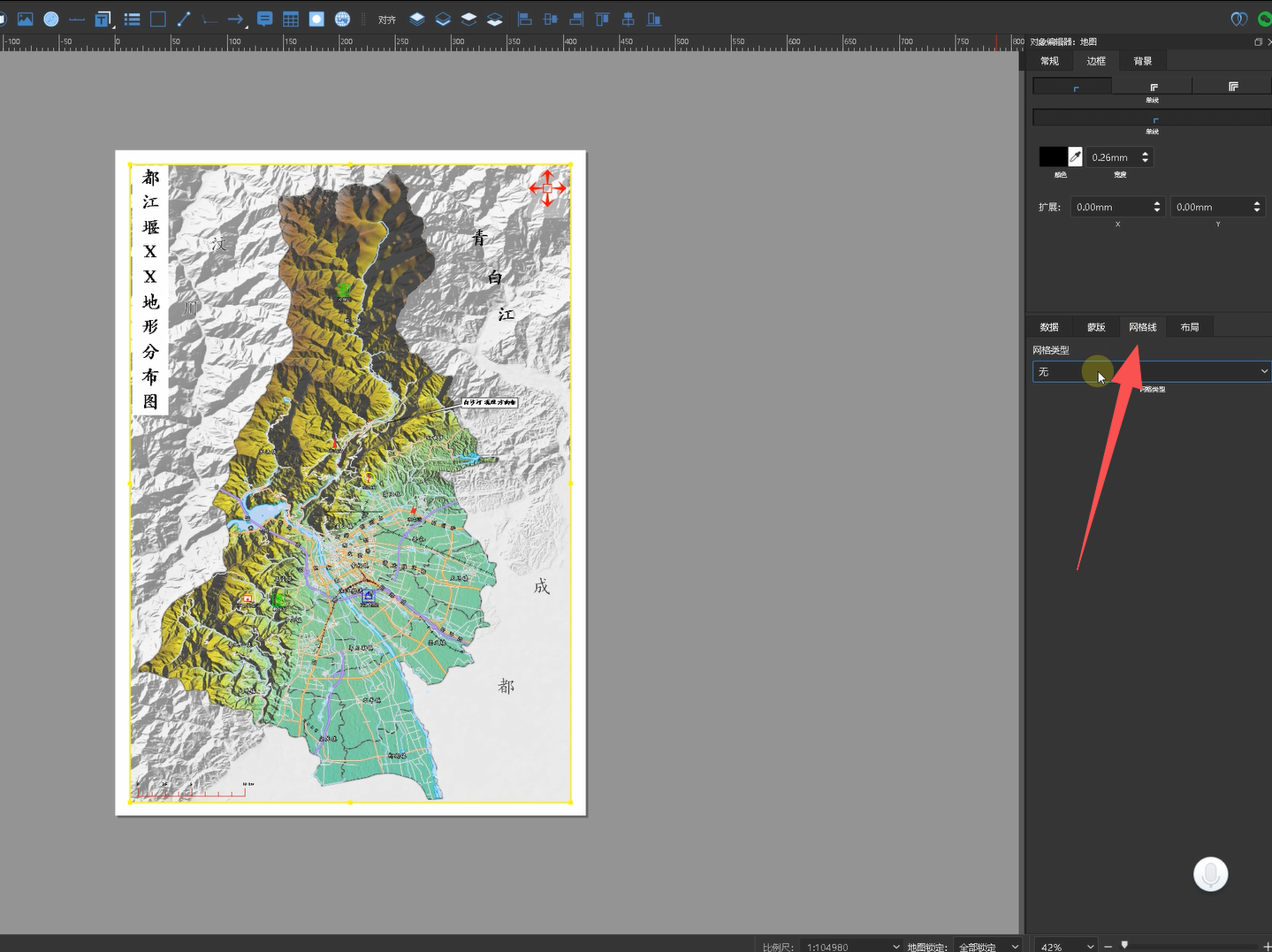

选中图幅框，在右侧面板中找到「网格线」设置：

添加经纬网（84 坐标）：

直接勾选经纬网格，地图上即显示经纬网。

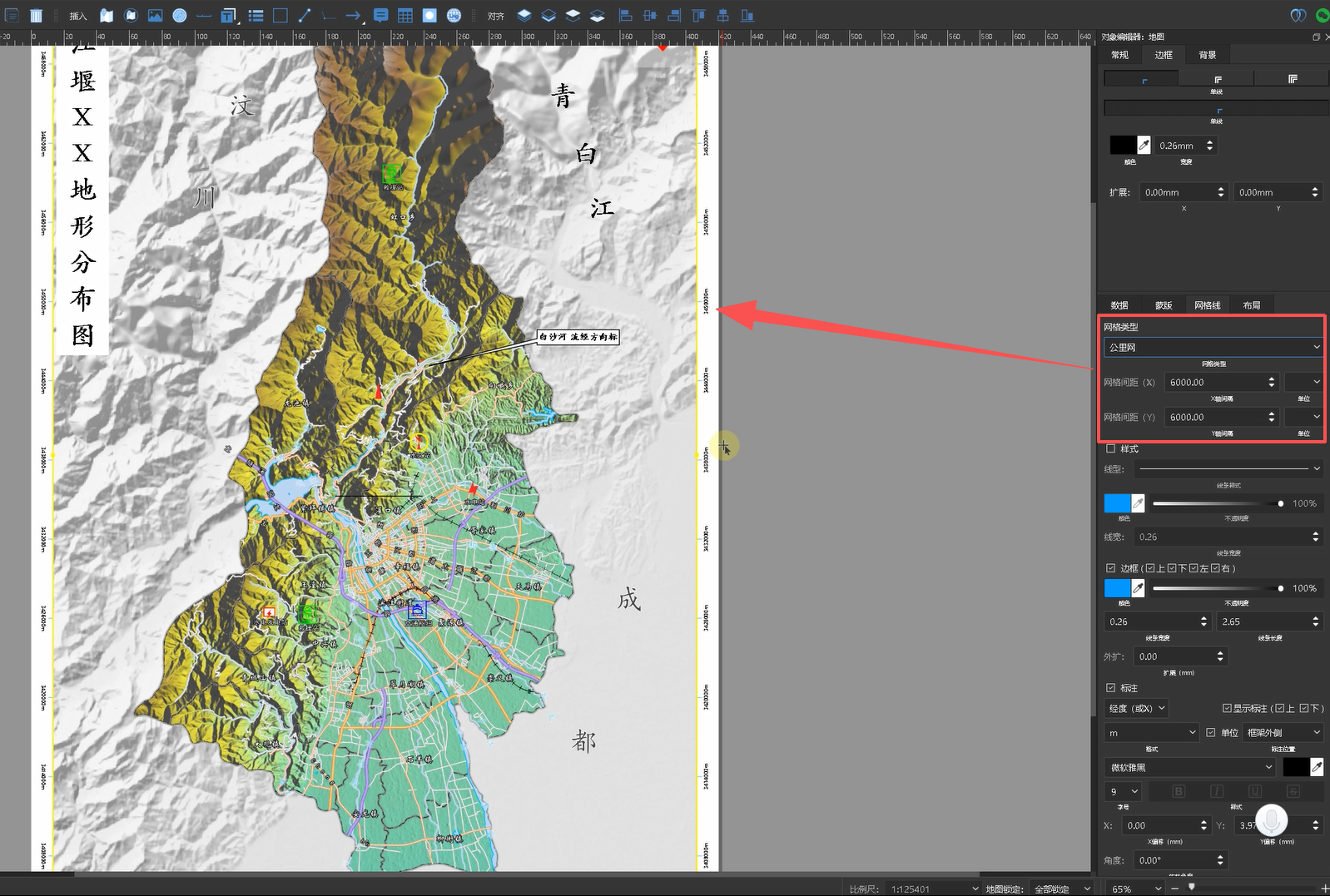

添加公里网（2000 坐标 / XY 坐标）：

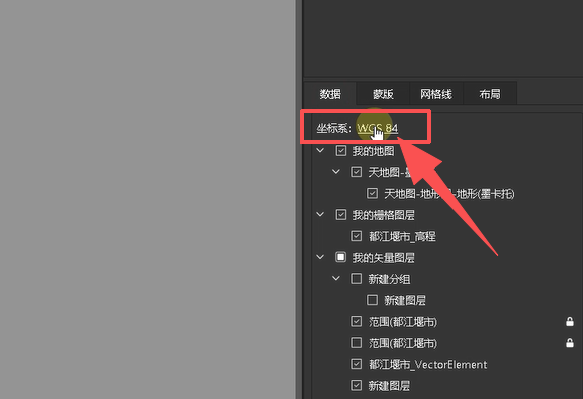

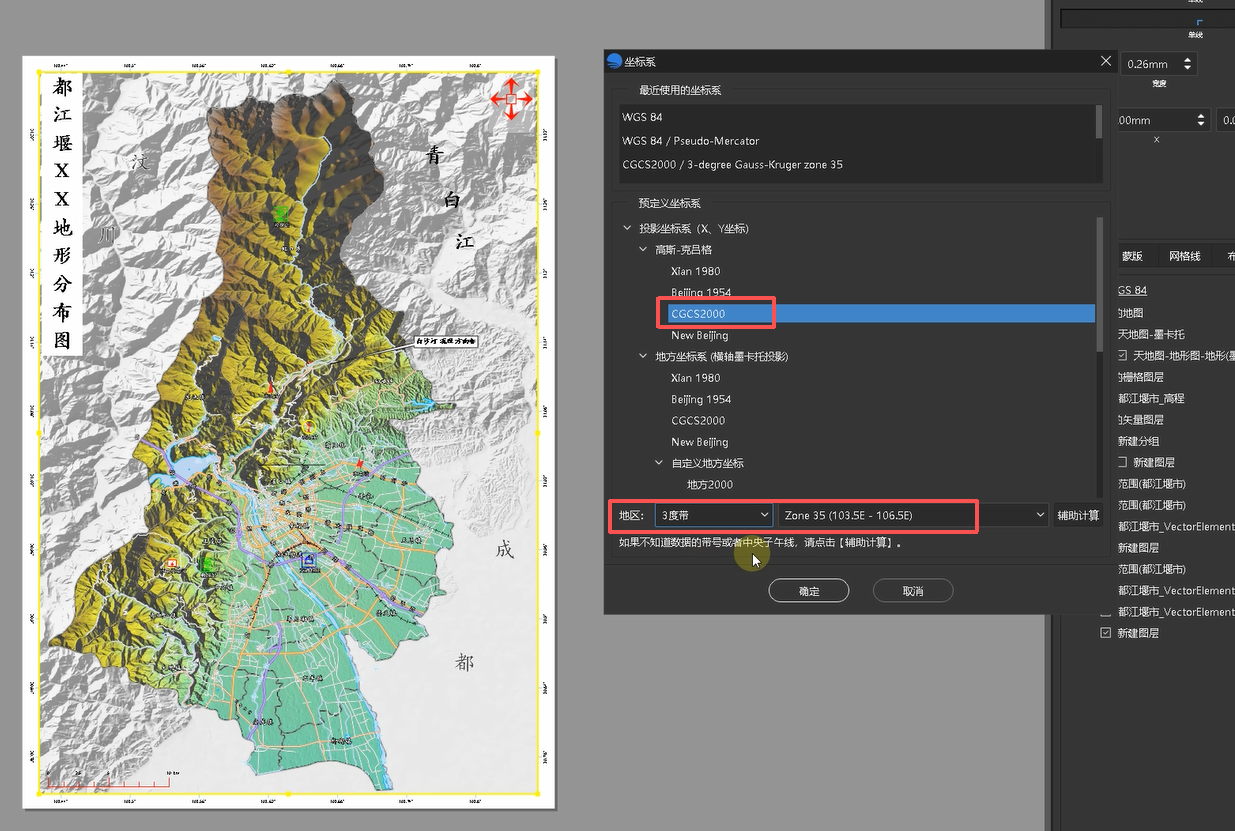

1.在数据设置中将坐标系调整为 CGCS2000，选择三度带或中央子午线（软件自动匹配带号），点击确认。

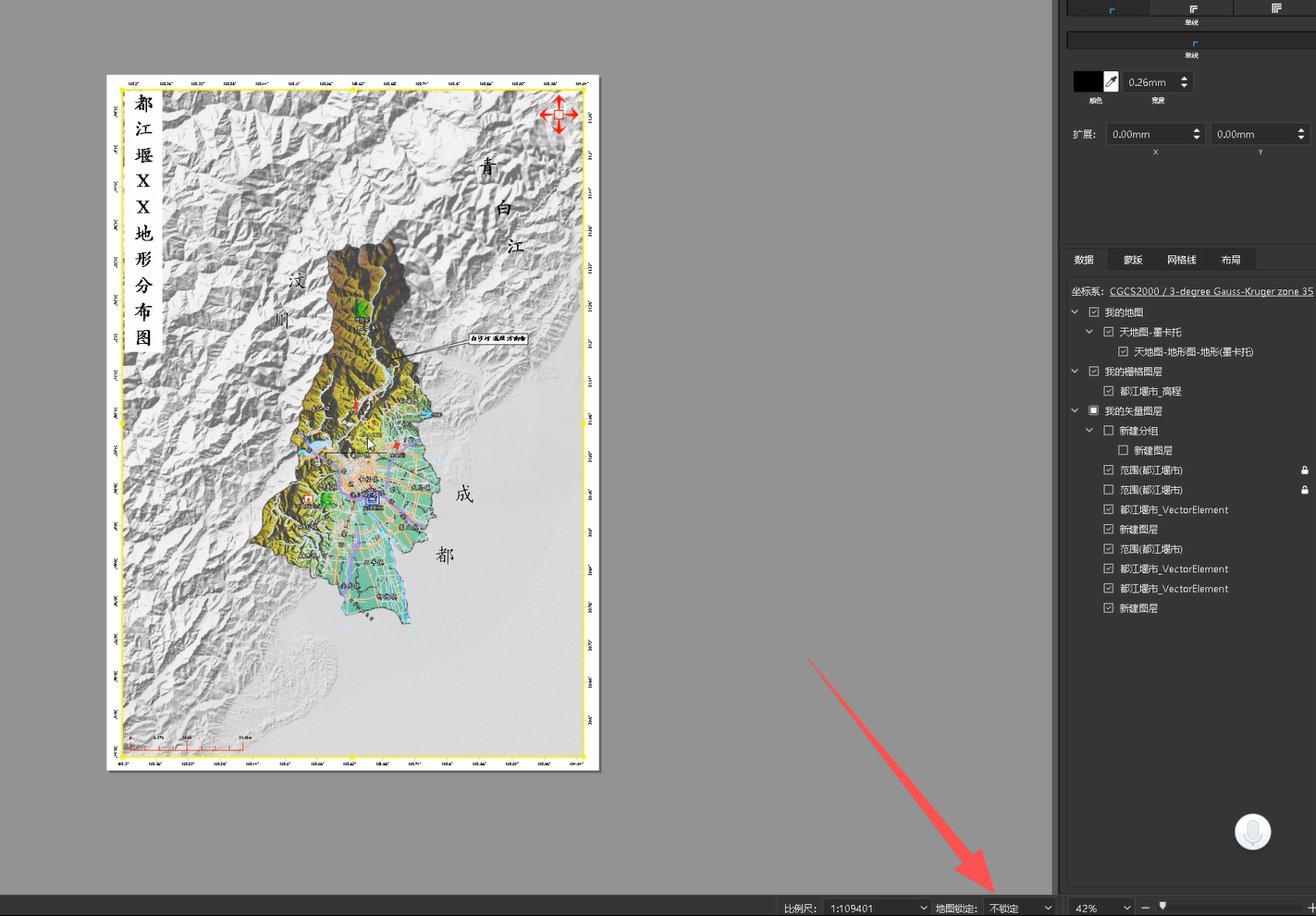

2.更换坐标投影后地图变为非锁定状态，需滚动鼠标重新调整显示范围（比例尺越小显示范围越大，精度越高），调整完成后重新锁定地图位置。

3.此时添加的网格即为 XY 公里网。

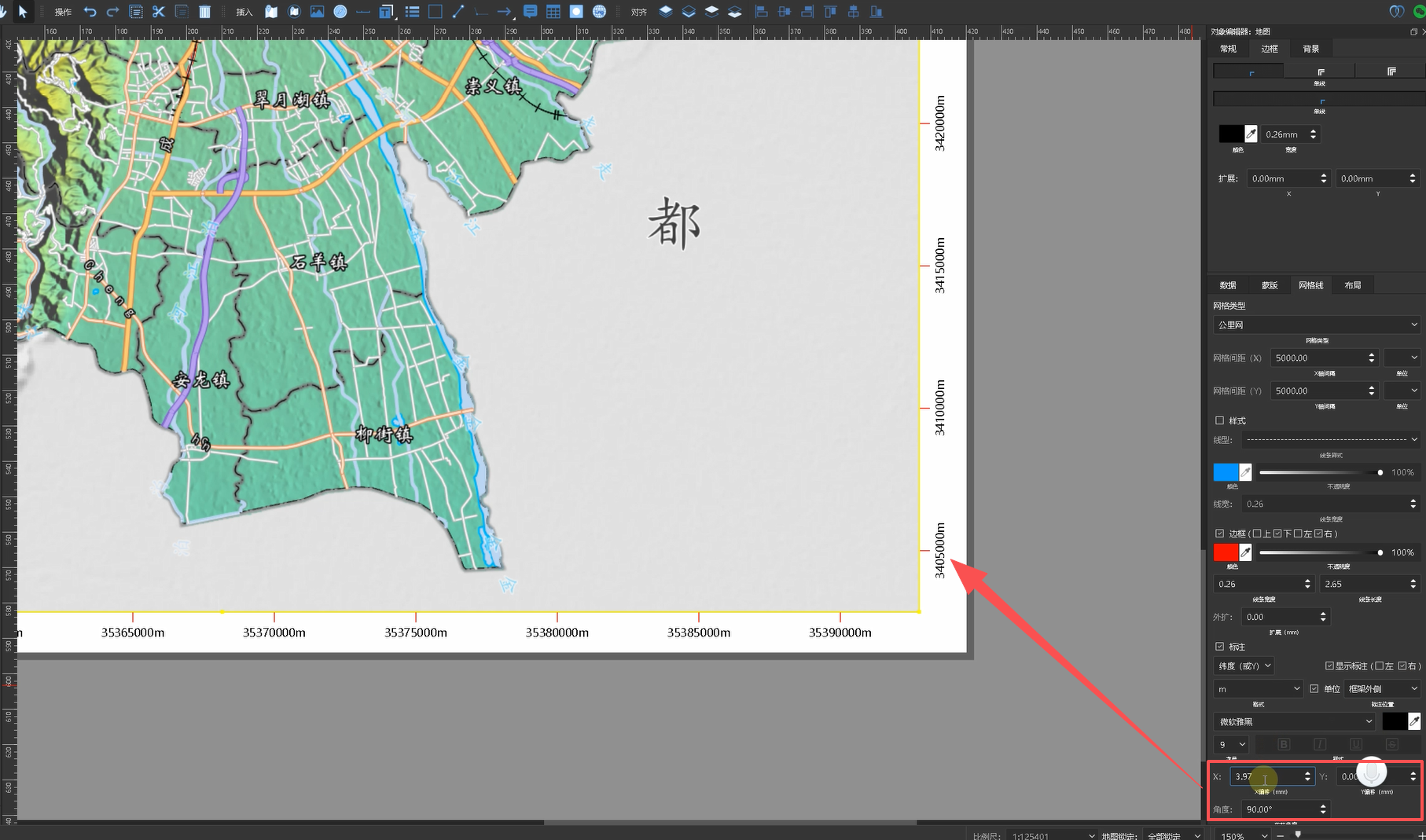

4.显示标注：可单独取消上方或左侧的标注显示，仅保留右侧和下方的网格线。

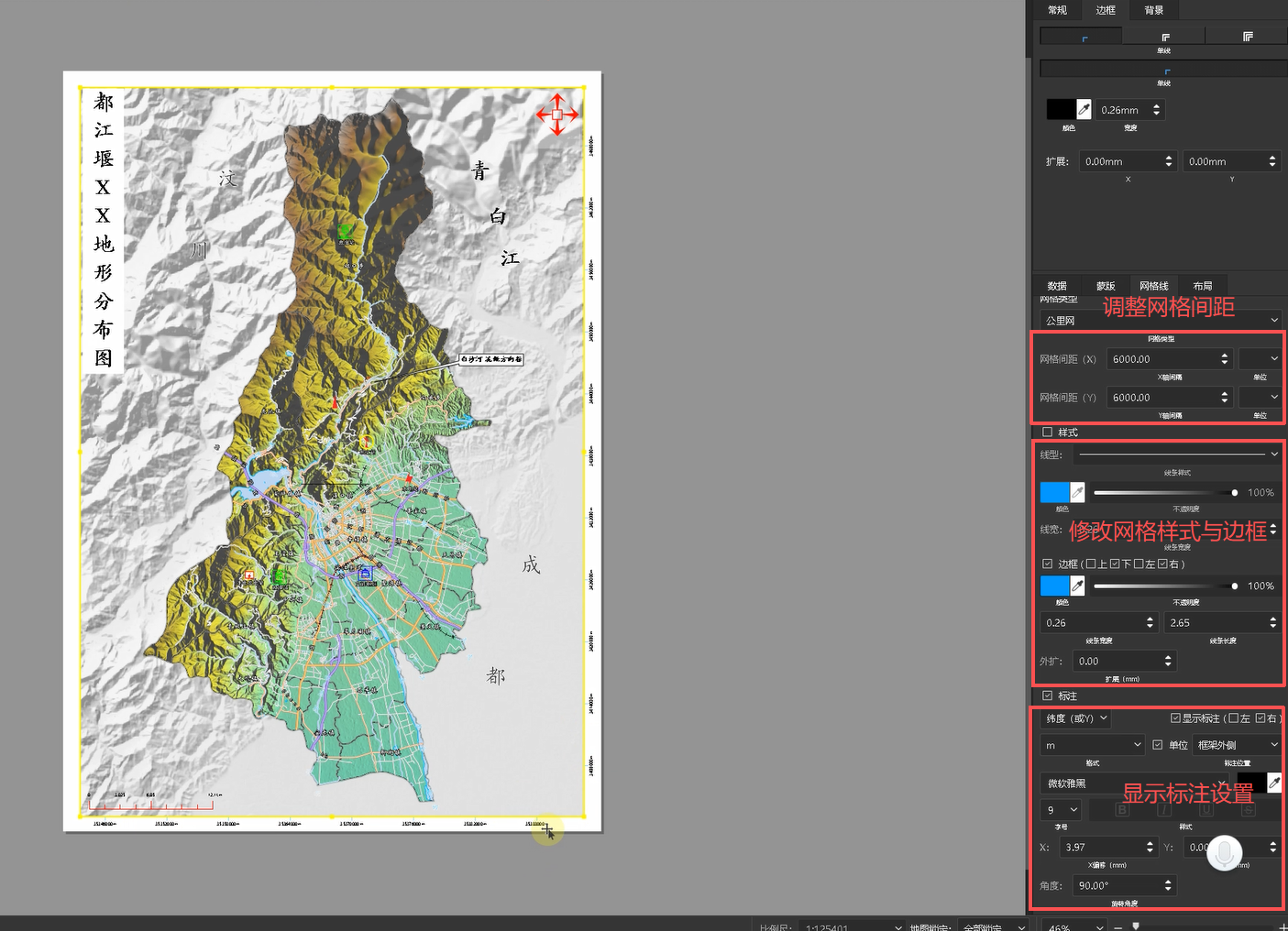

5.间距调整：可修改网格线间距、XY 横纵间距轴及线型样式。

6.标注位置：通过修改 XY 轴数值移动标注文字位置，支持调整倾斜角度。

第五步：插入与编辑图例（重点）

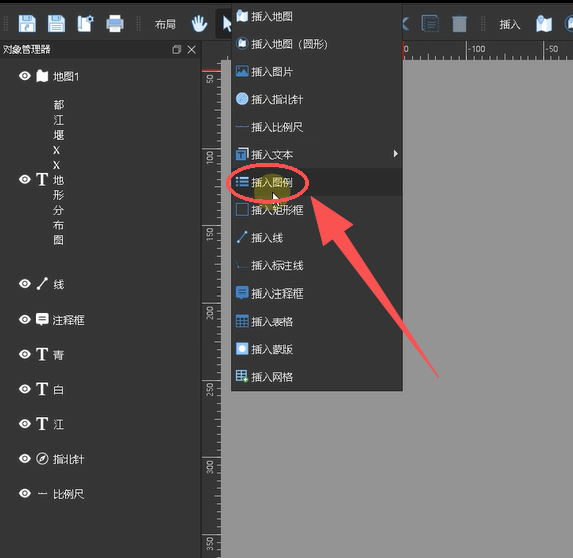

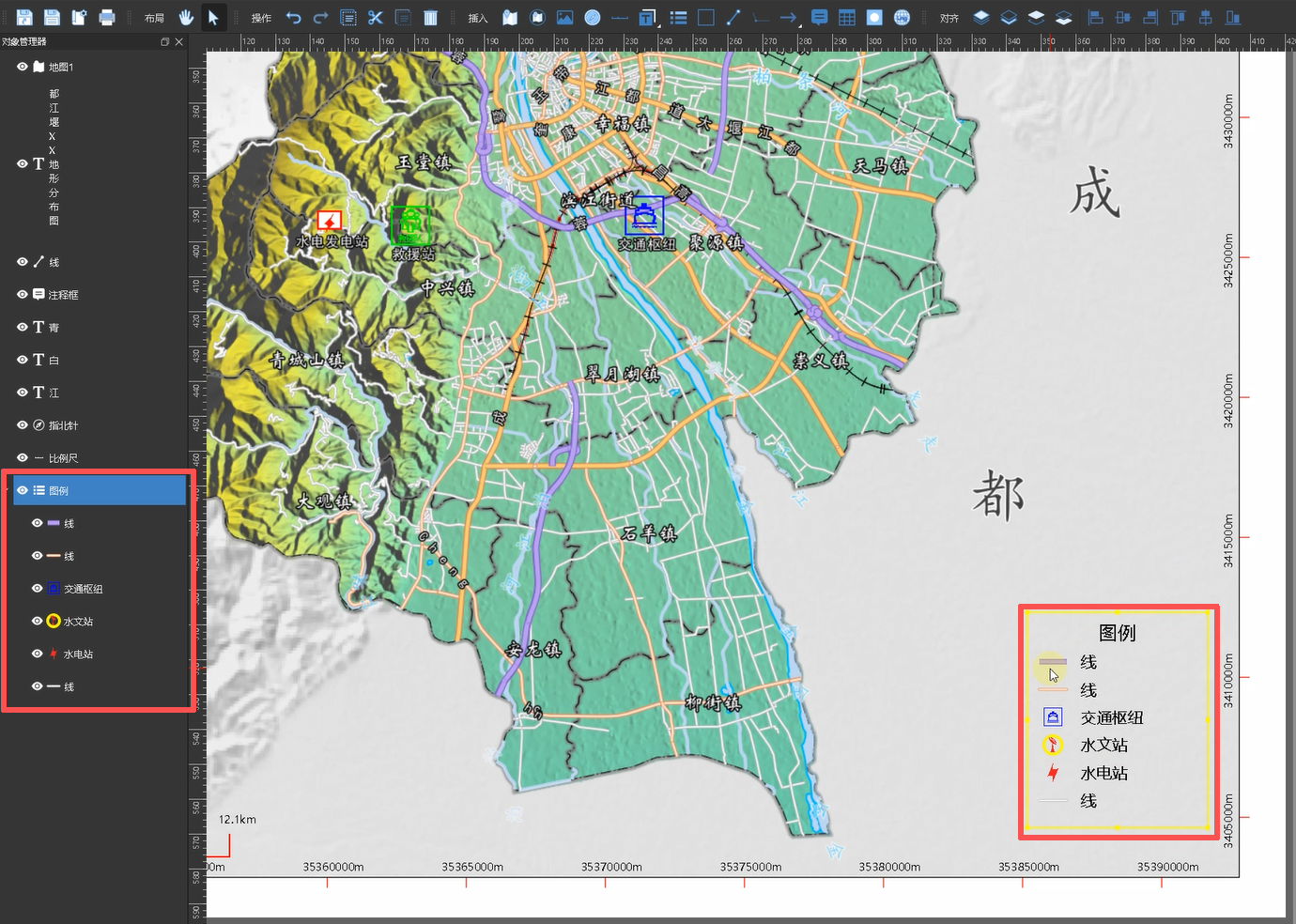

点击「插入」→「图例」，支持两种添加方式：

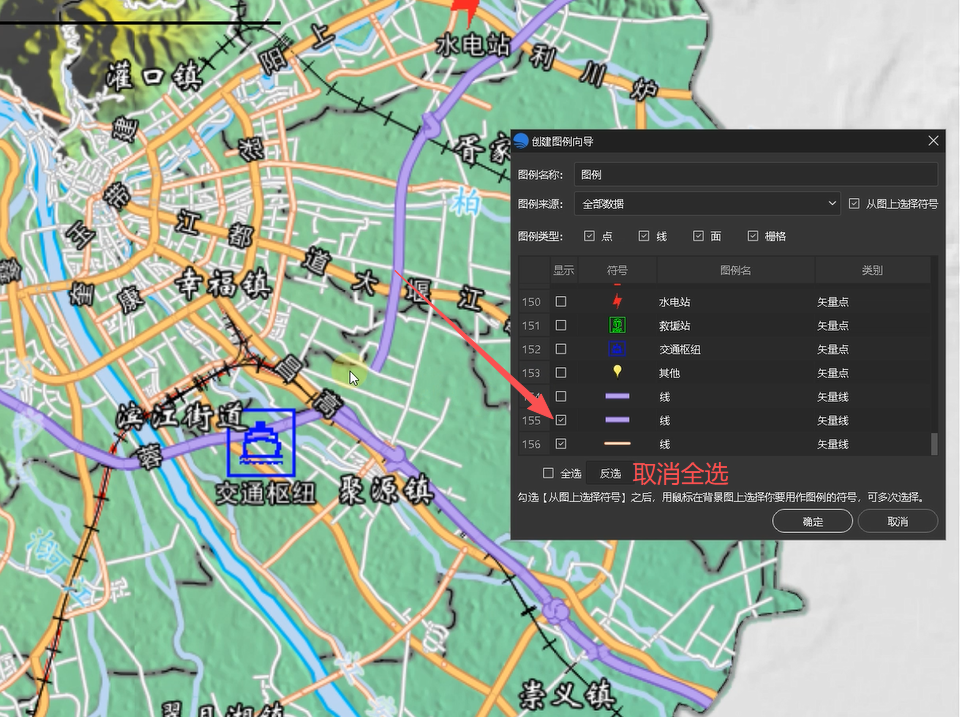

方式一：在地图上直接选择符号

1.先取消「全选」，在地图上点击需要展示的符号类型，软件自动选中对应图例

2.右下角实时显示已勾选的图例

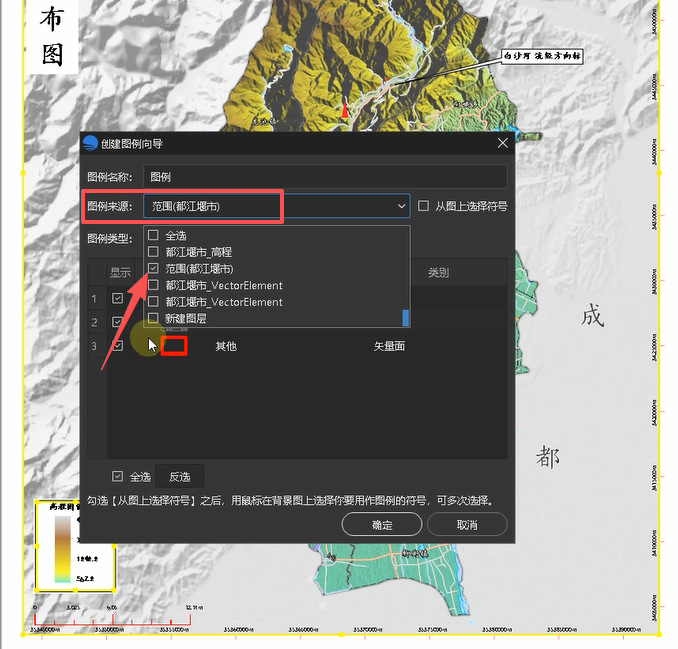

方式二：按数据来源层选择

1.同样先全部不勾选，从左侧图层列表中按需选择图层（如区县、水域、教育、高速铁路等）

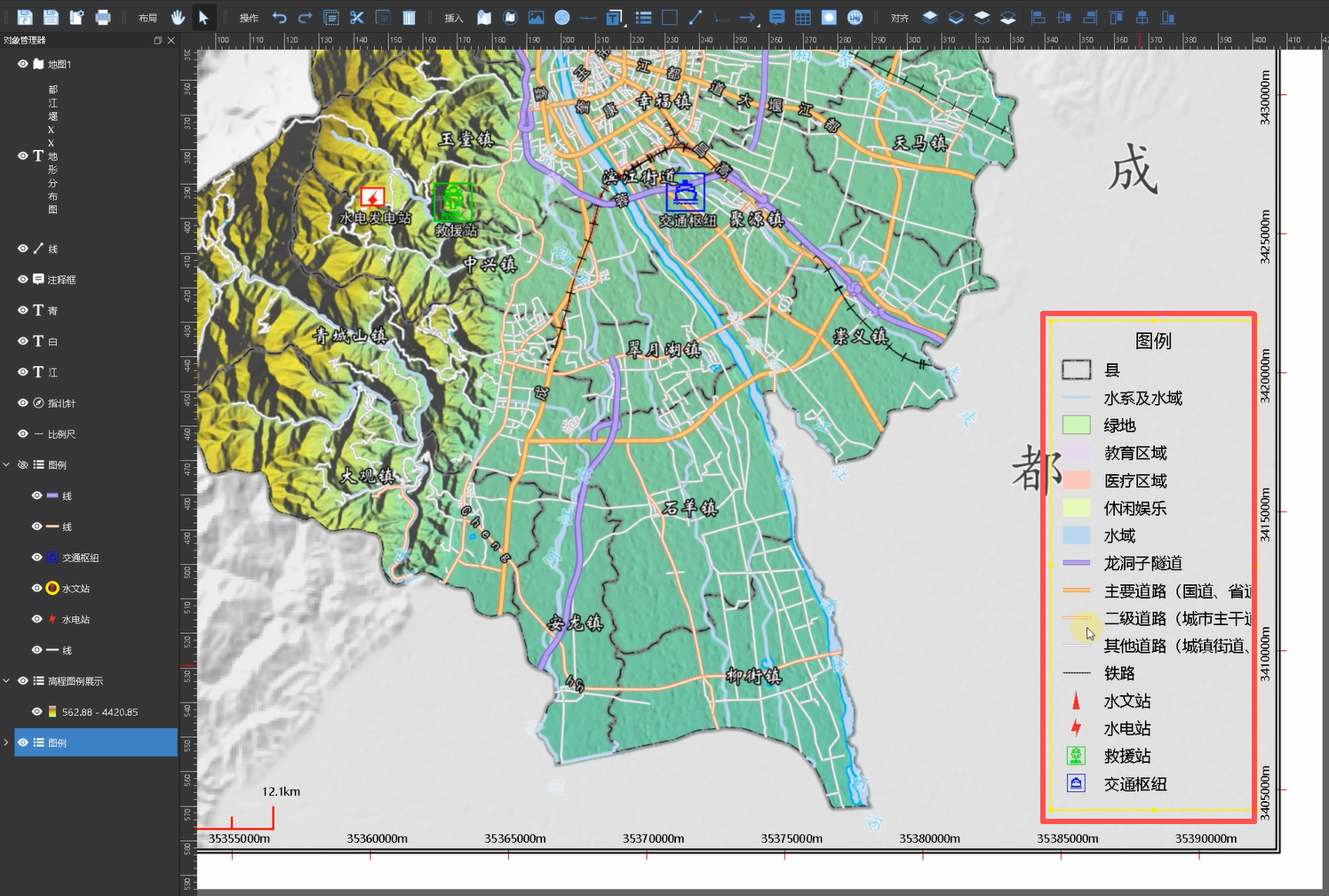

2.可多选或反选，确认后显示全部图例

图例编辑操作：

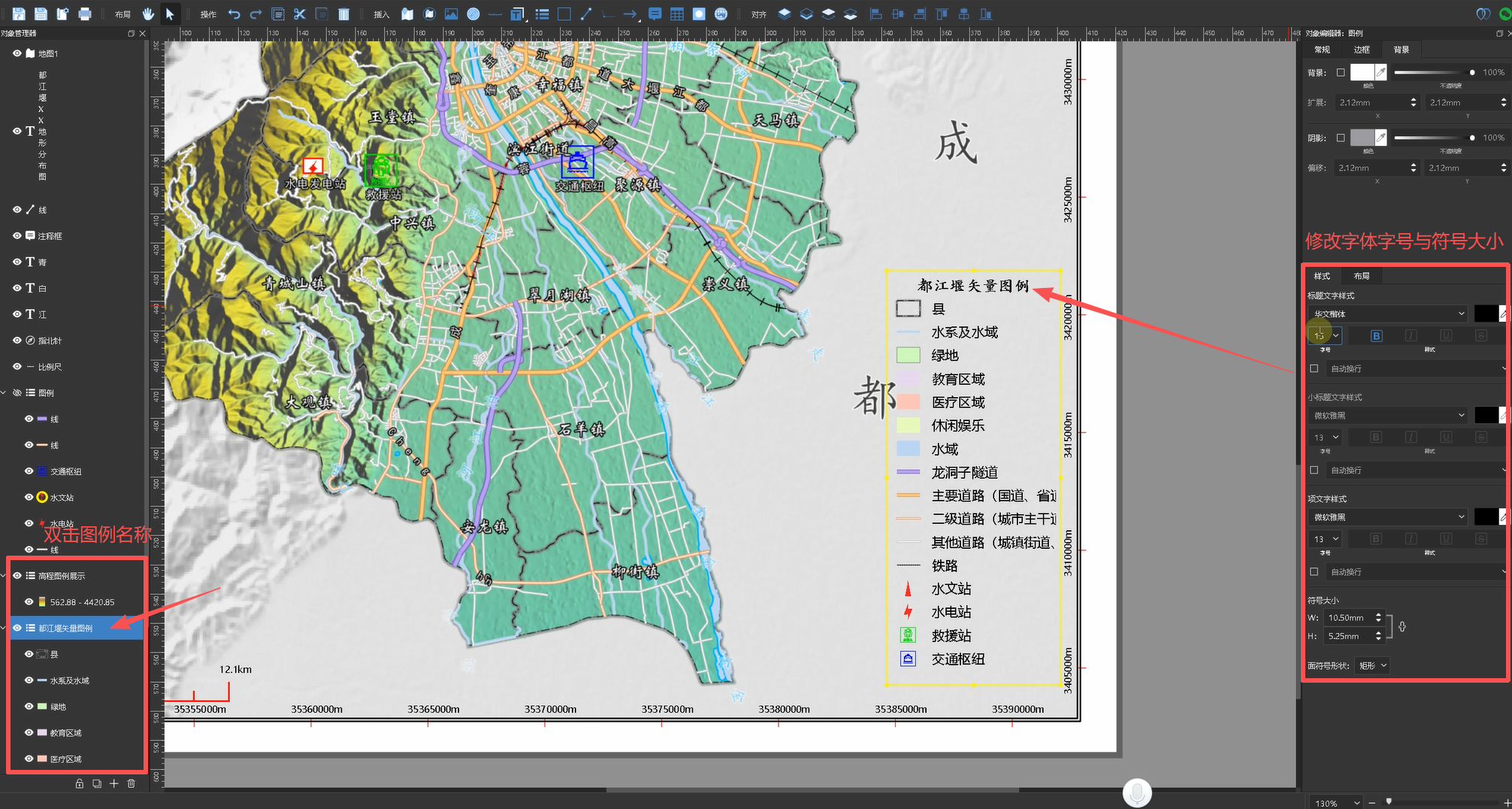

1.修改标题：双击图例图层名称，修改文字、样式及字号

2.修改单个条目：双击图例中的具体文字单独修改

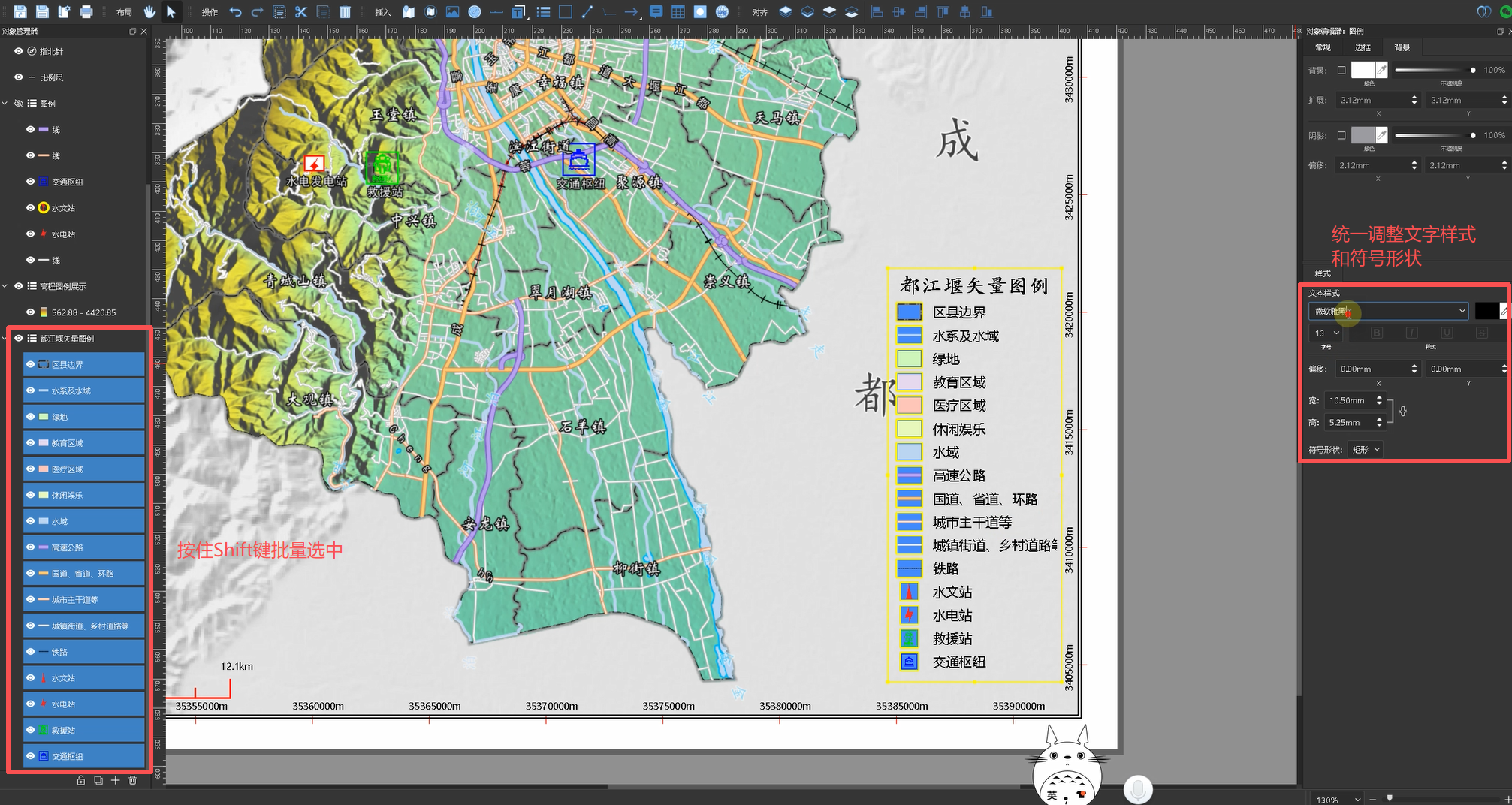

3.批量修改：按住 Shift 键从第一个到最后一个整体选中，统一调整文字样式

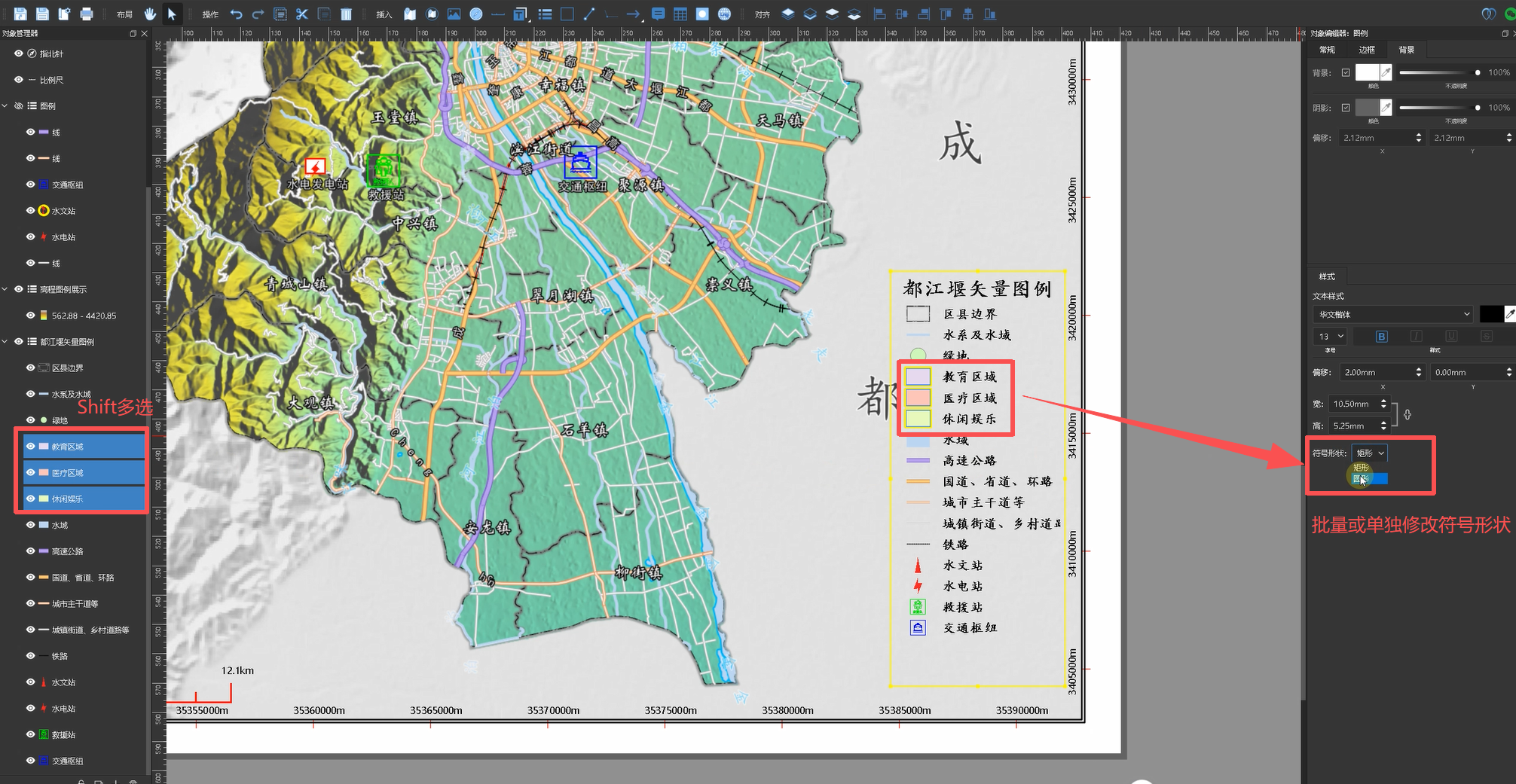

4.批量改符号样式：整体面样式符号可批量改为圆形样式，也可对单个图例单独修改

图例排版调整：

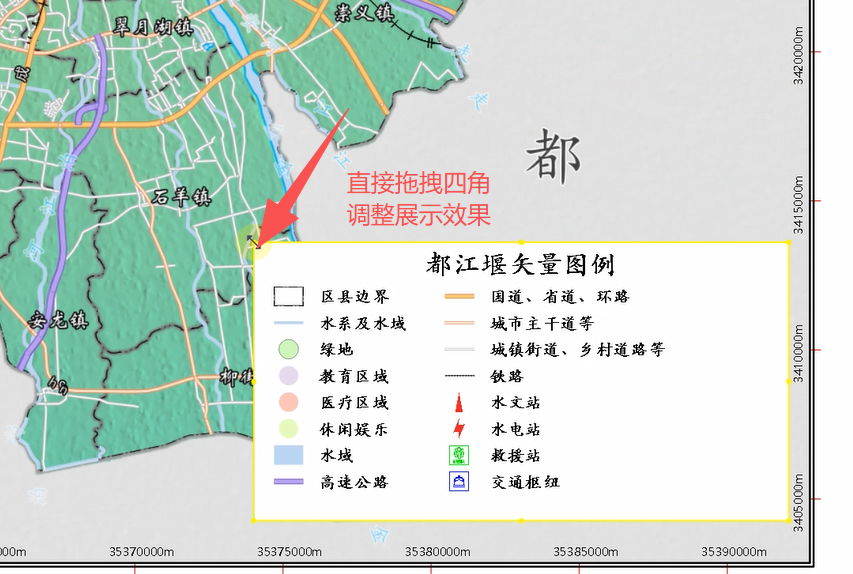

1.分栏展示：选中图例直接拖拽四角，快速变成两排或三排效果

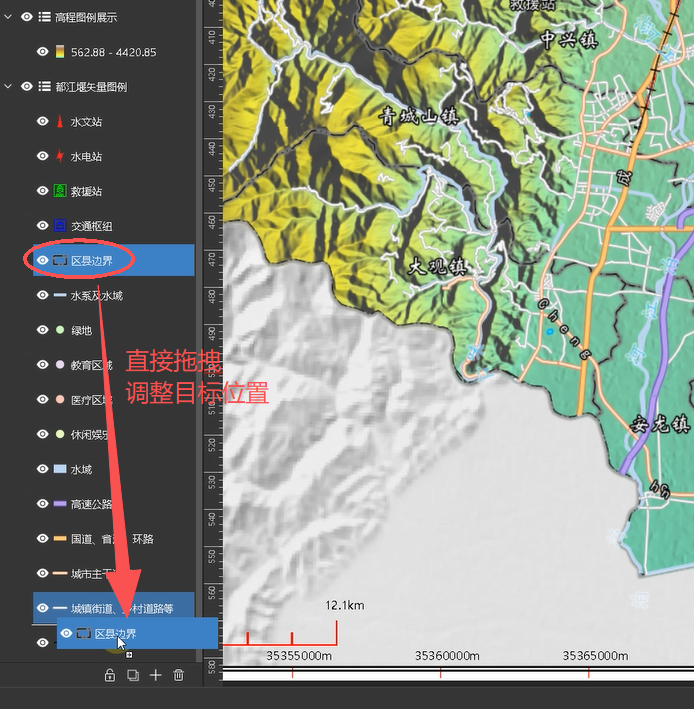

2.排序调整：选中图例条目直接拖拽到目标位置

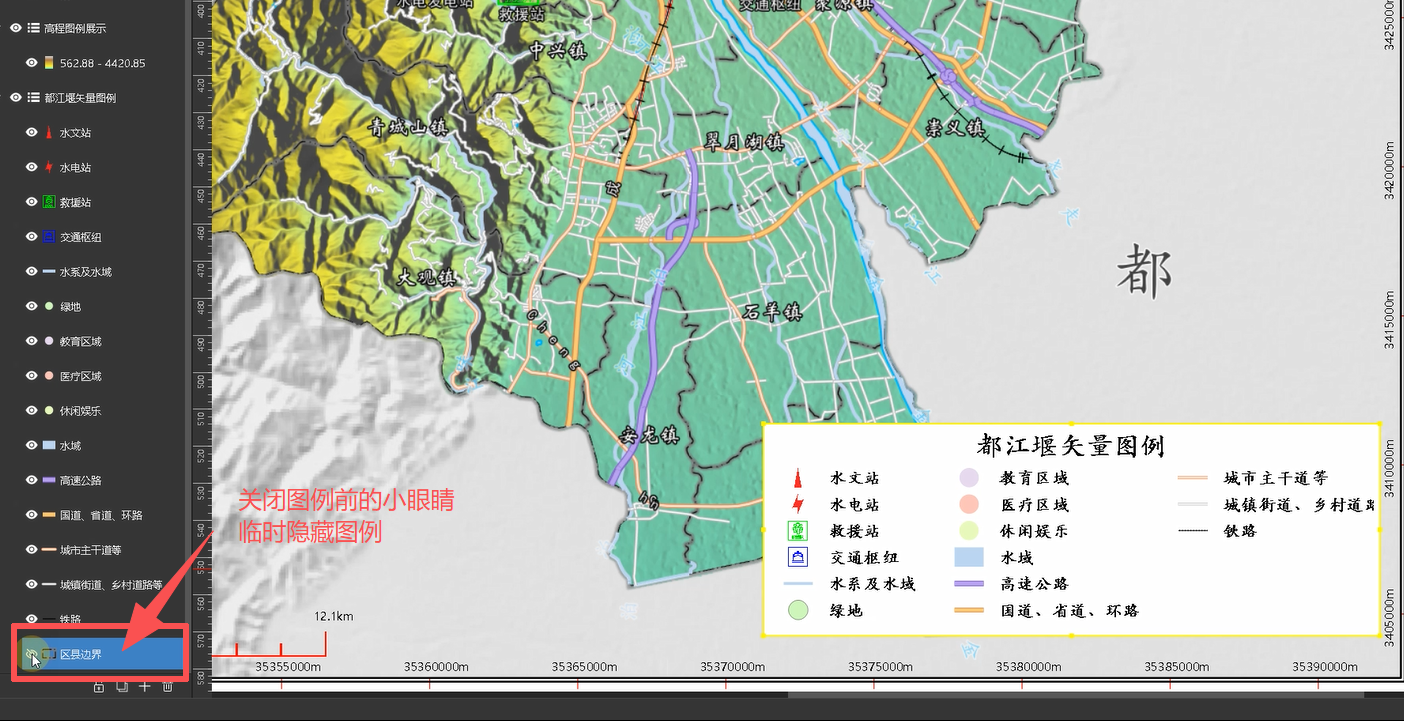

3.临时隐藏：关闭图例前的小眼睛，数据不丢失，重新打开即可恢复显示

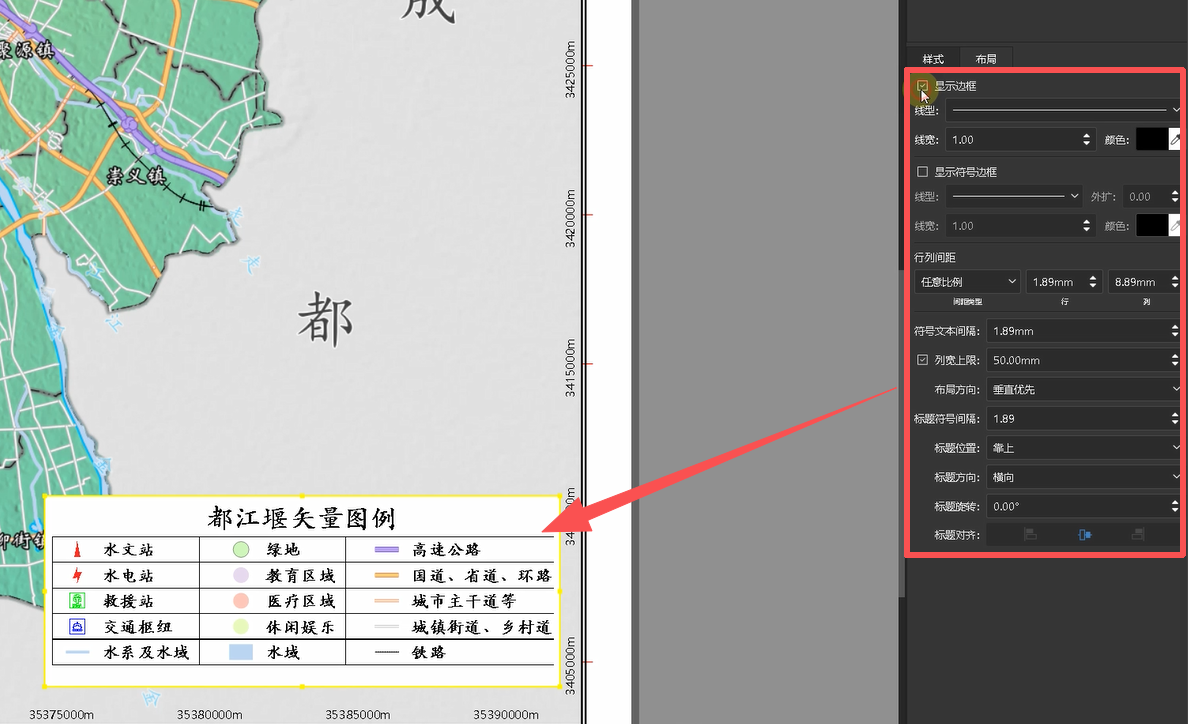

图例高级参数设置：

在布局面板中可调整：

1.文字文本间隔

2.列宽上限及自动换行

3.图例表格边框线样式与颜色

4.符号边框样式

5.标题符号间距与标题位置

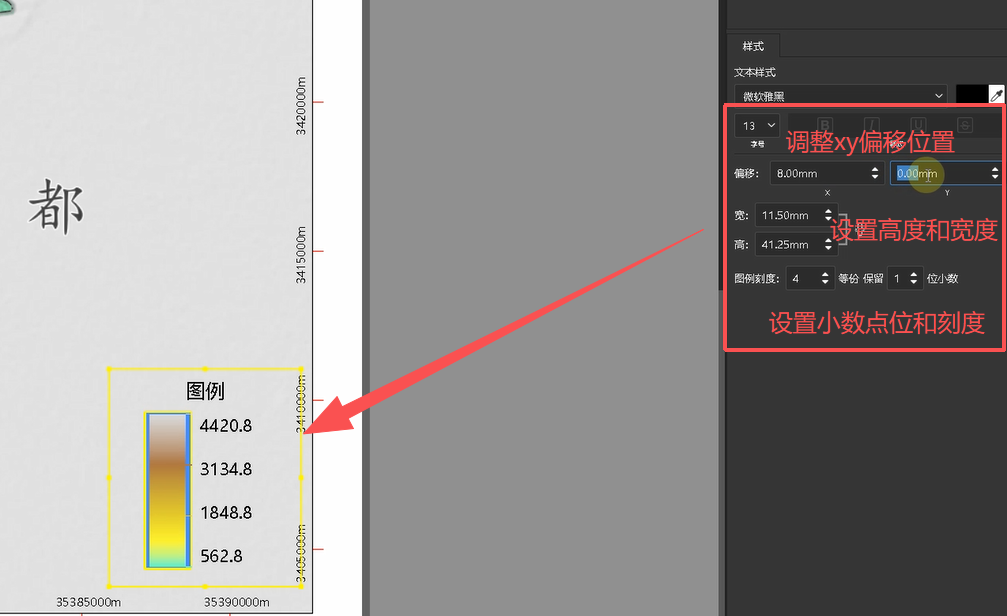

第六步：添加海拔高程图例

图例也可用于展示高程数据：

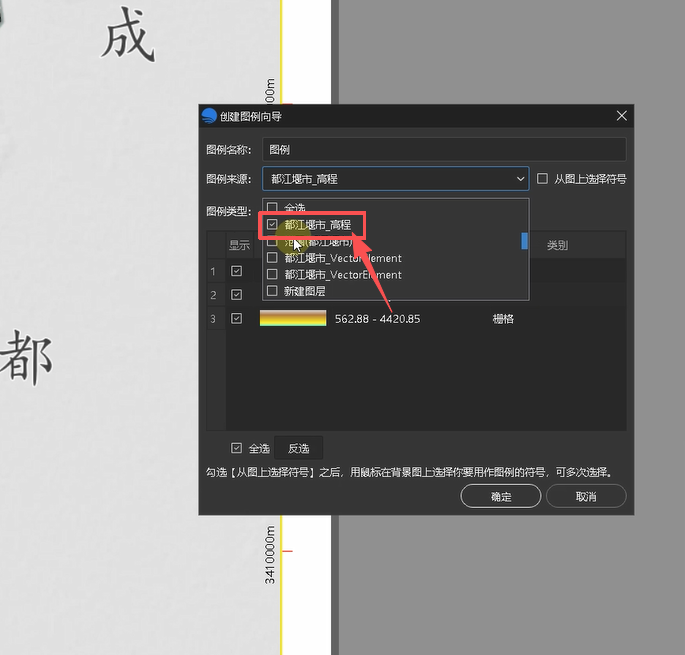

1.在插入图例时选择「高程数据」来源

2.选择所需海拔样式，设置高度和宽度

3.设置小数点位、刻度数量

4.通过 XY 偏移调整位置

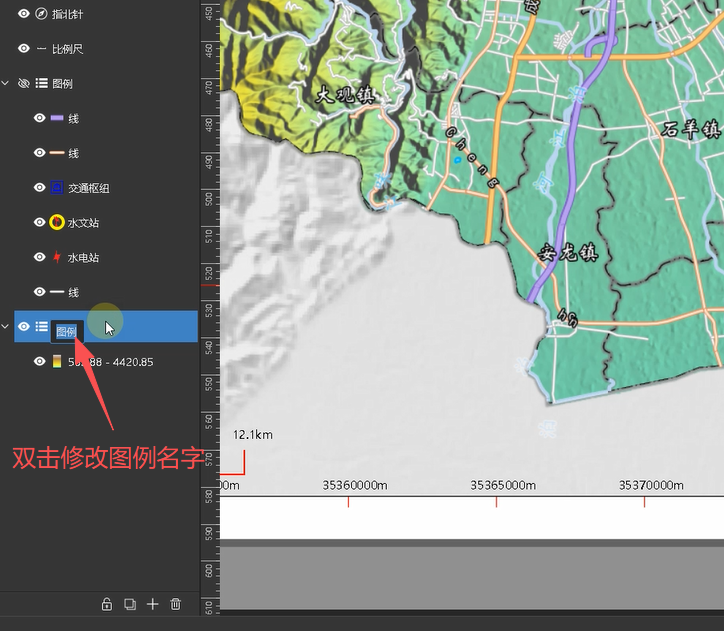

5.双击图例修改名称，整个图例文字样式可按需调整

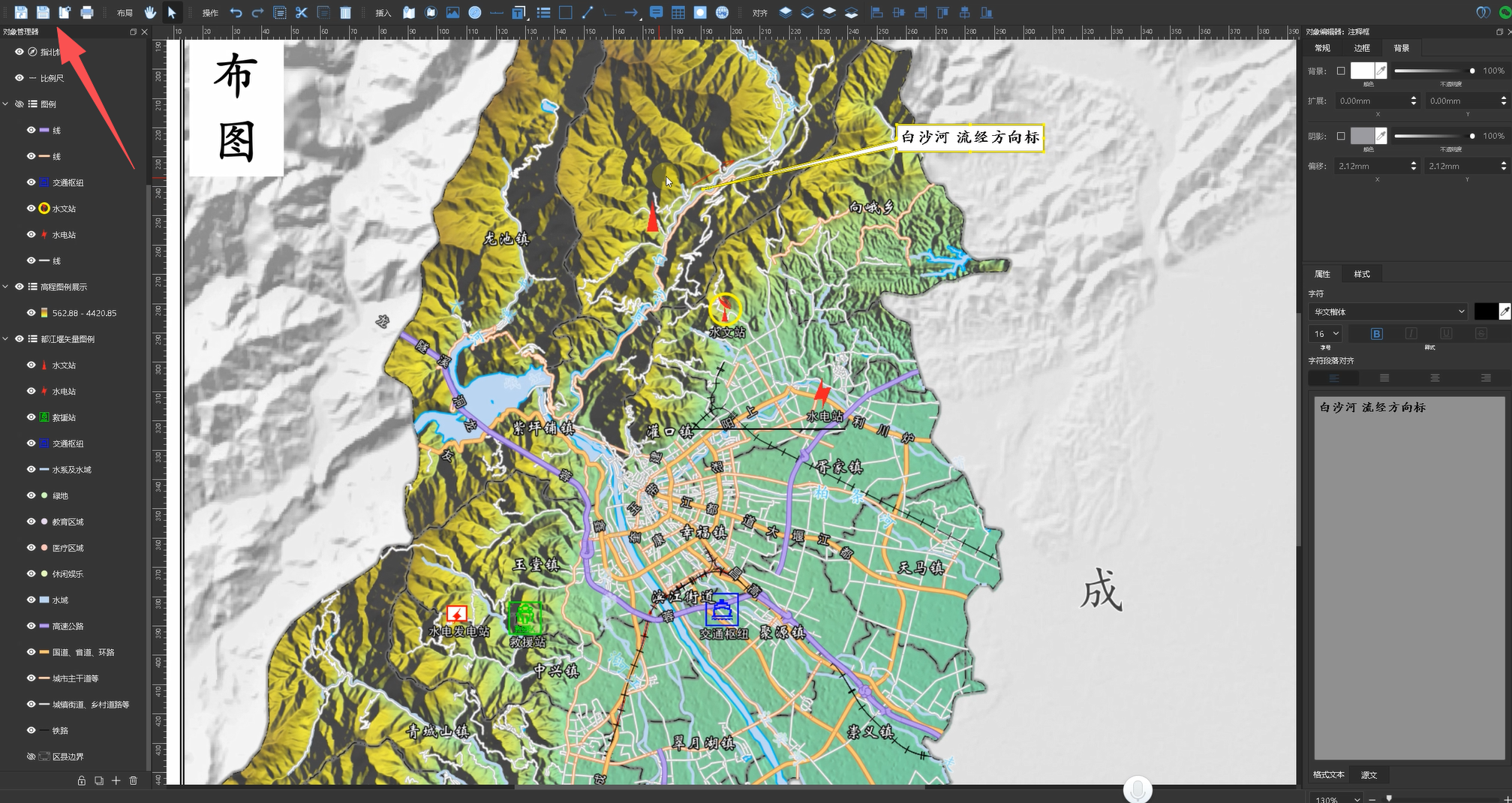

第七步：布局微调与导出

所有辅助要素添加完成后，将地图调整到合适大小，移动标注信息到对应位置。

点击左上角「打印出图」或导出为图片 / PDF 格式，完成制图。
