一：高程基准设置与区域高程拾取

第一步：设置高程基准

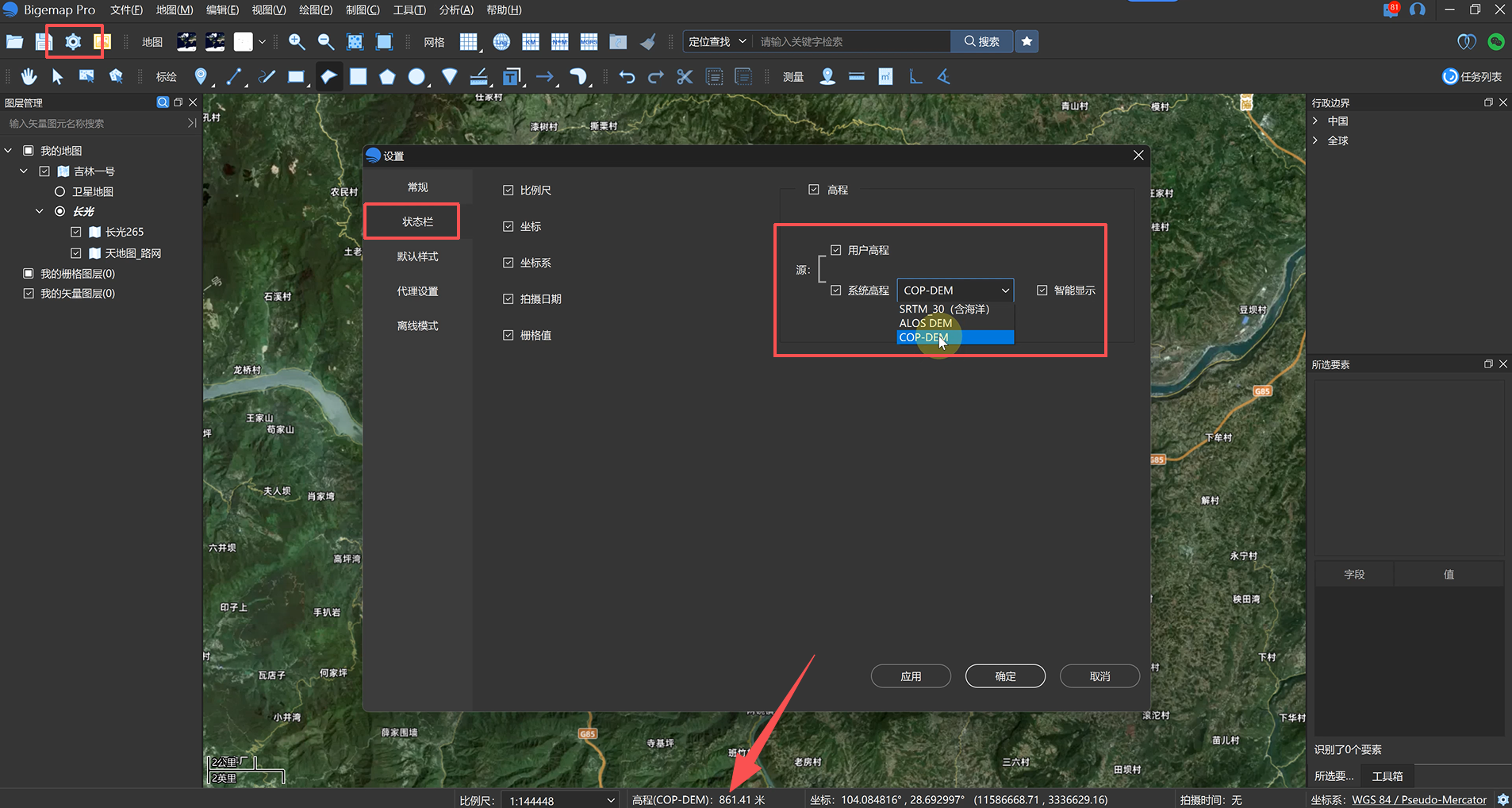

打开软件点击「设置」→「状态栏」，系统提供 ALOS、NASA、哥白尼 DSM 三种高程基准，按项目需求选定后点击确定，状态栏会实时显示当前基准。

第二步：拾取高程范围（三种方式任选）

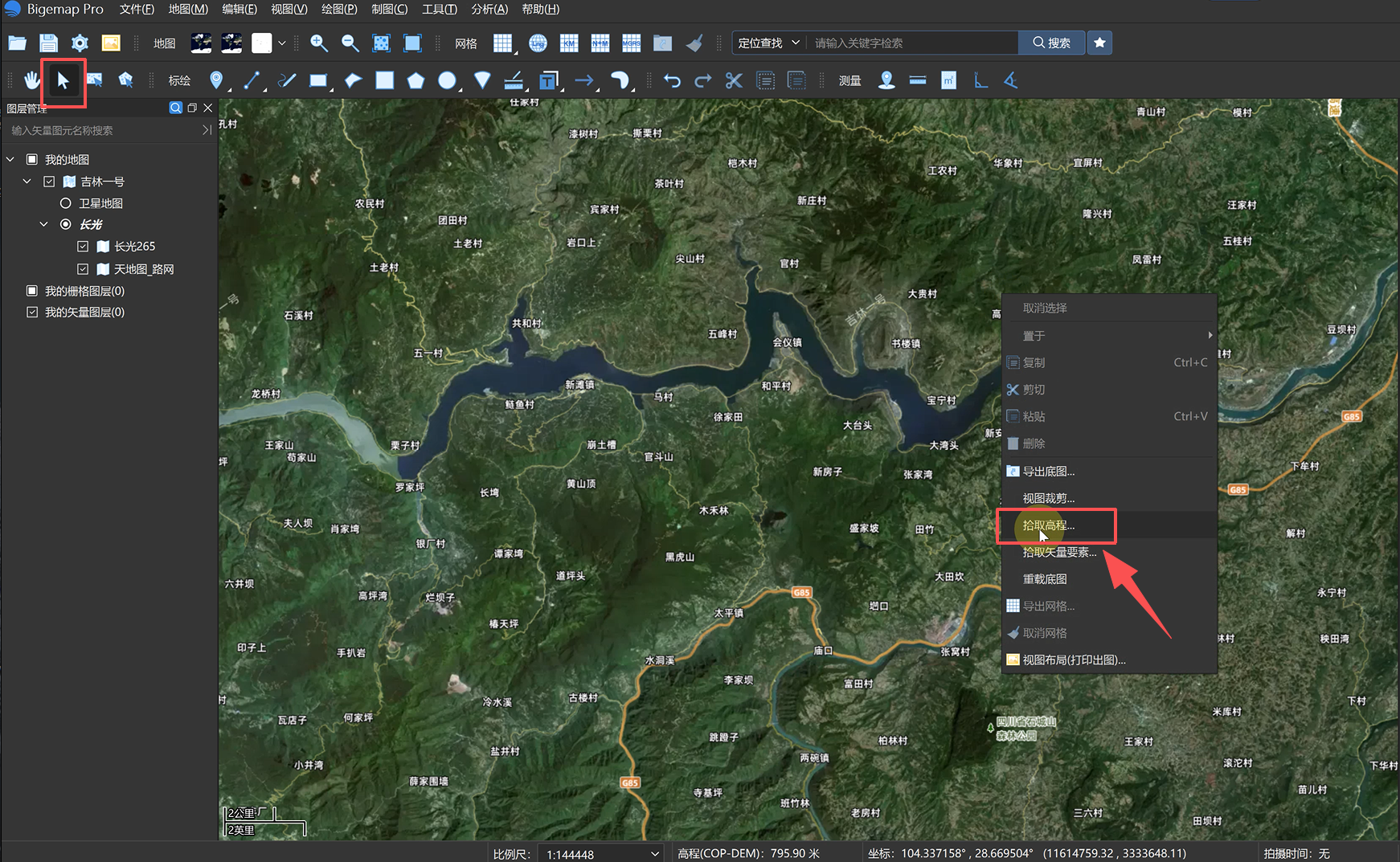

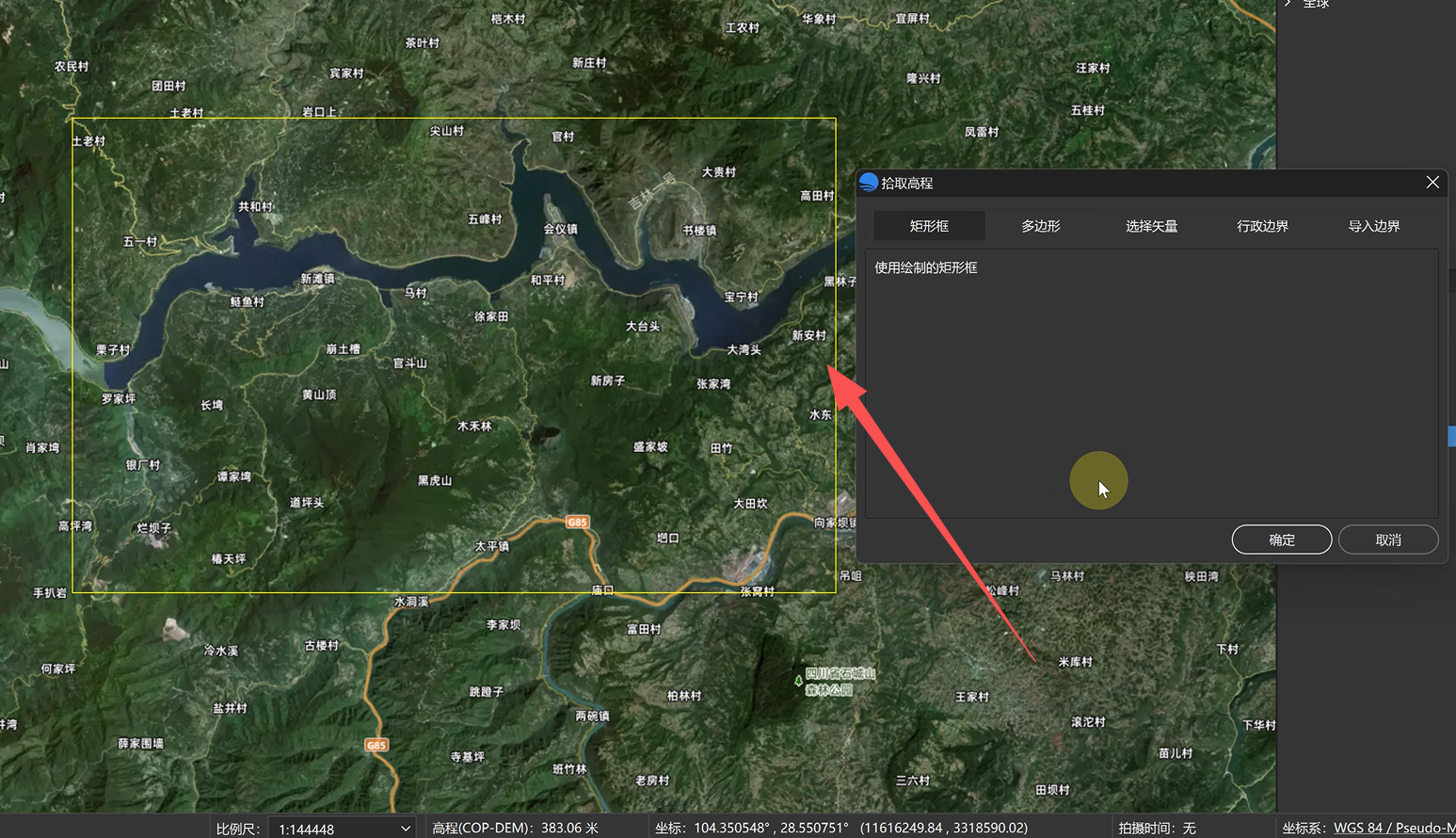

1.点位/框选拾取：使用箭头工具单击左键「拾取高程」，或拖动鼠标划定范围批量拾取。

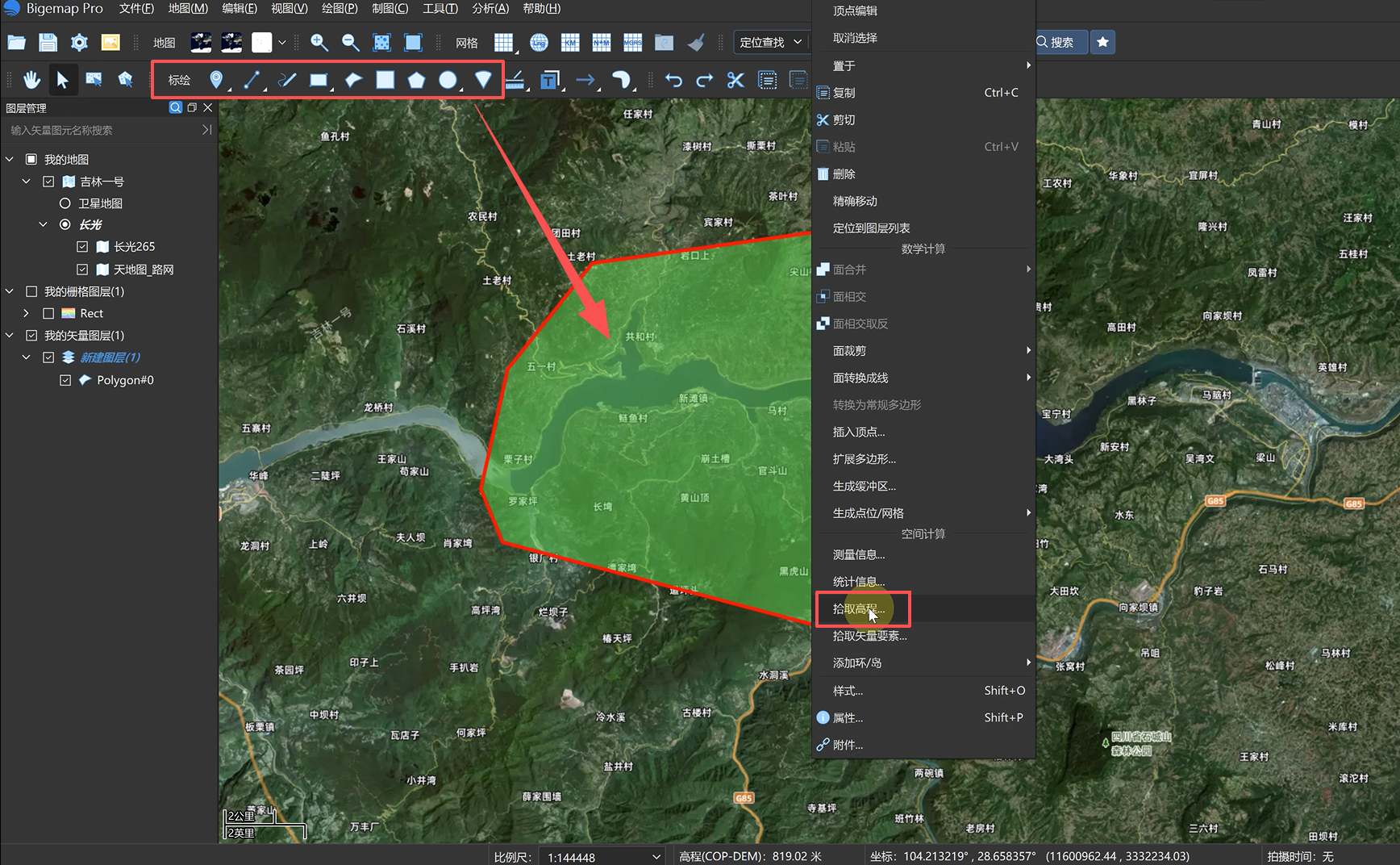

2.标绘范围拾取：用标绘工具绘制矩形或异形多边形，锁定范围后选中图形，右键「拾取高程」。

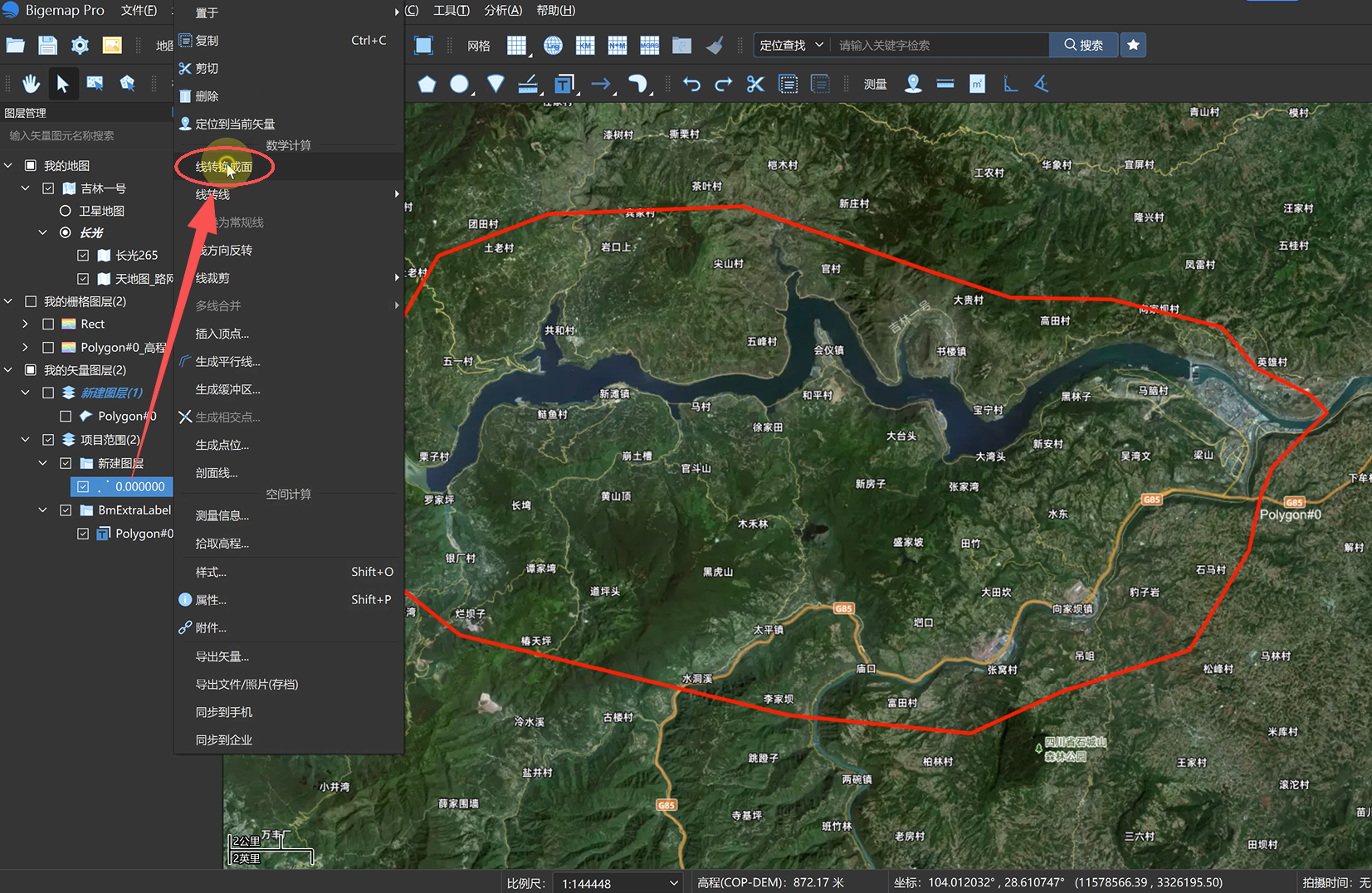

3.导入矢量红线：直接拖拽 DXF 等矢量红线文件至软件，确认导入后右键将红线转为面文件，再次右键拾取该范围高程。

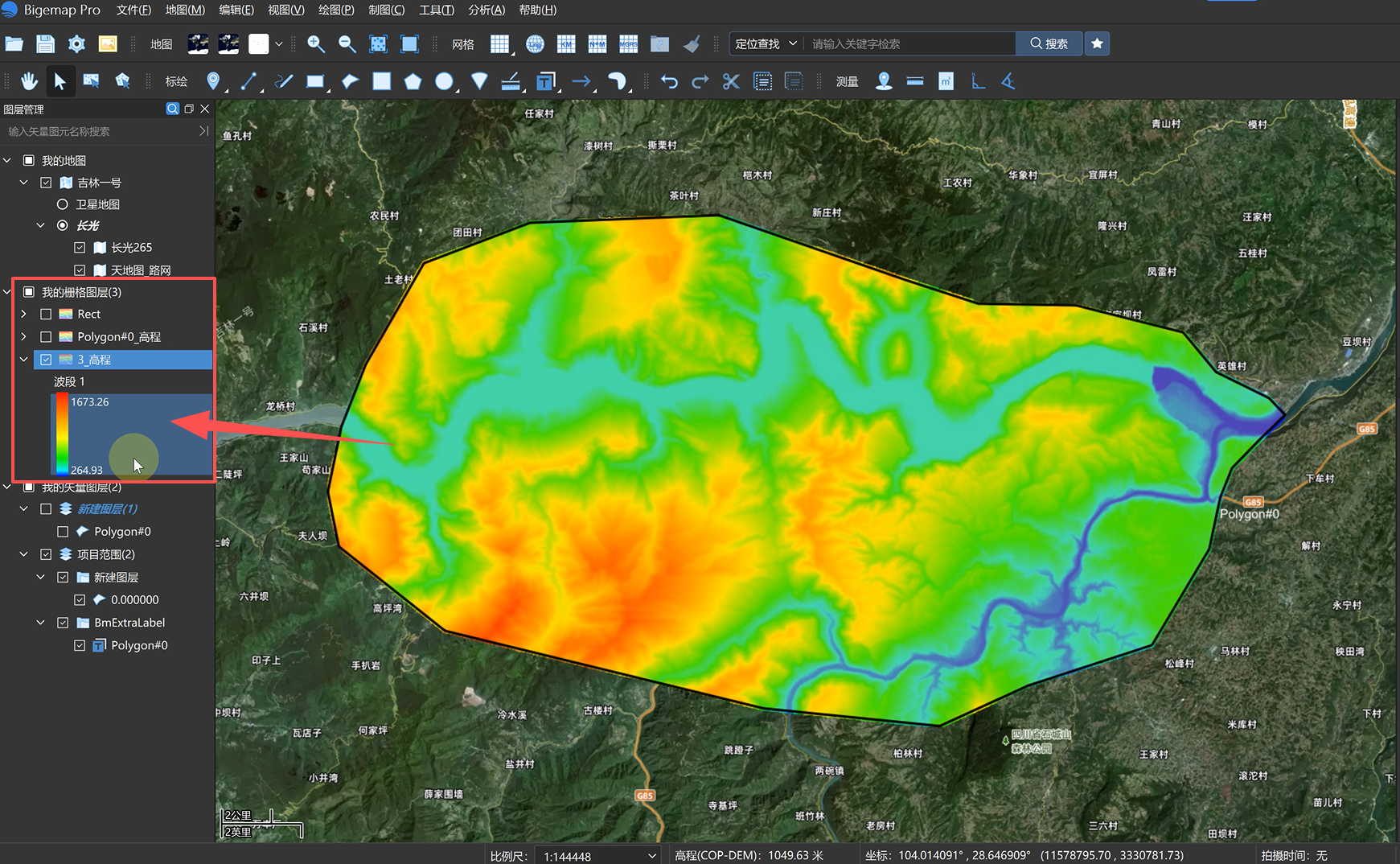

拾取完成后，高程数据自动存入「我的栅格图层」。

二：生成等高线

第一步：进入生成面板

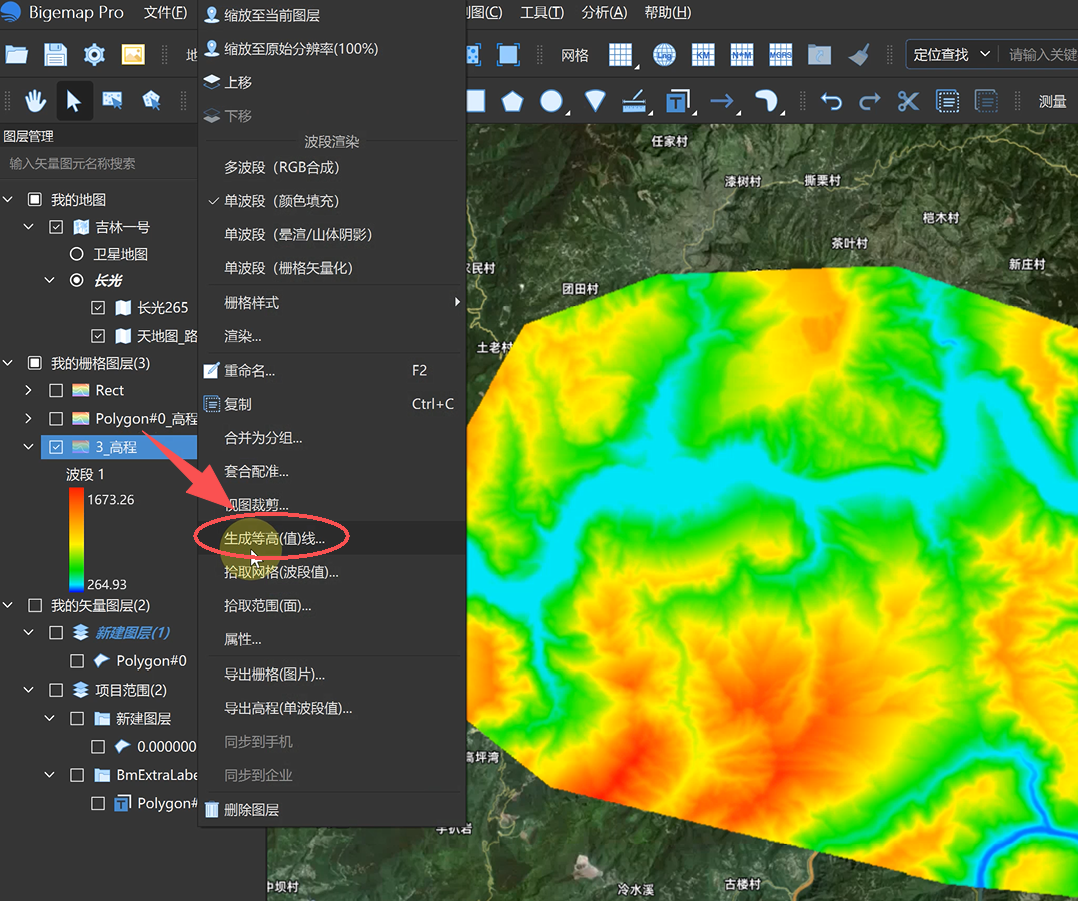

选中栅格高程数据，右键选择「生成等值线」，进入参数设置面板。

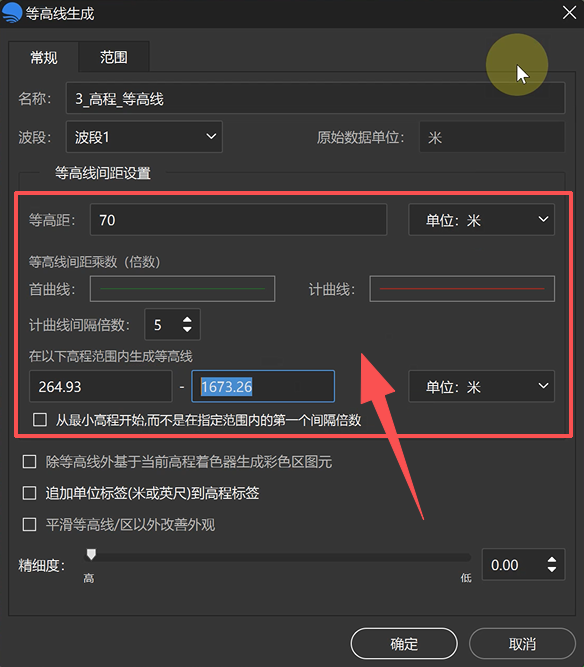

第二步：配置等高线参数

1.等高距：按需输入间距。

2.计曲线：每隔指定倍数加粗的等高线，默认 5 倍，可自定义。

3.颜色与线宽：分别设置首曲线、计曲线的颜色与线宽，提升辨识度。

4.高程区间过滤：查看区域最低与最高海拔，自定义起始与终止高程，过滤不需要的范围。

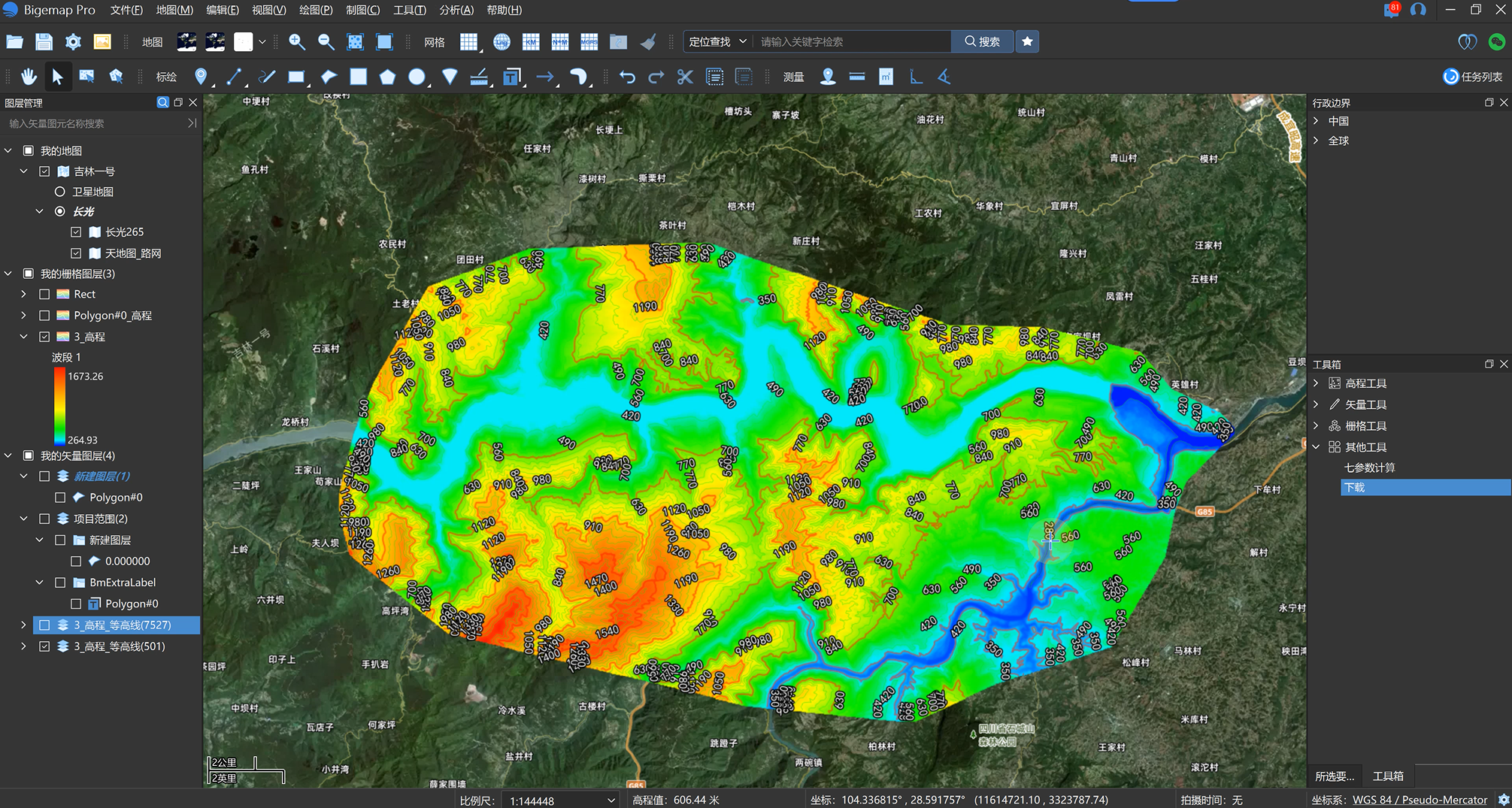

其余参数保持默认，点击「生成」即可得到完整矢量等高线。

三：加载航测 DSM 数据生成等高线

航测 DSM 数据加载后同样可生成等高线，且基于高精度数据可设置更精细的等高距。

方式一：直接拖拽加载

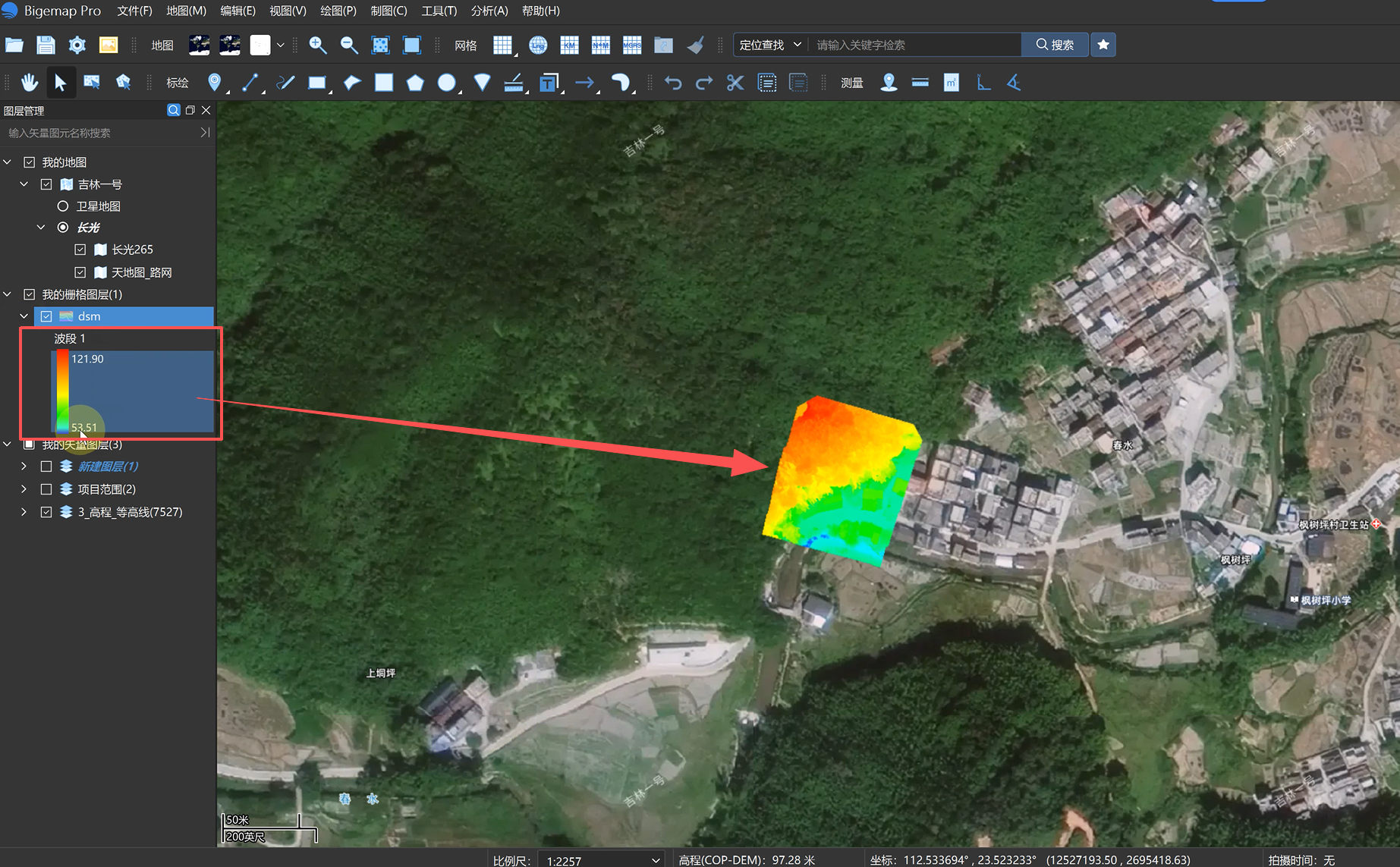

将 DSM 数据拖入软件界面，软件自动读取高程信息，在左侧图层列表中可查看数据及对应海拔信息。

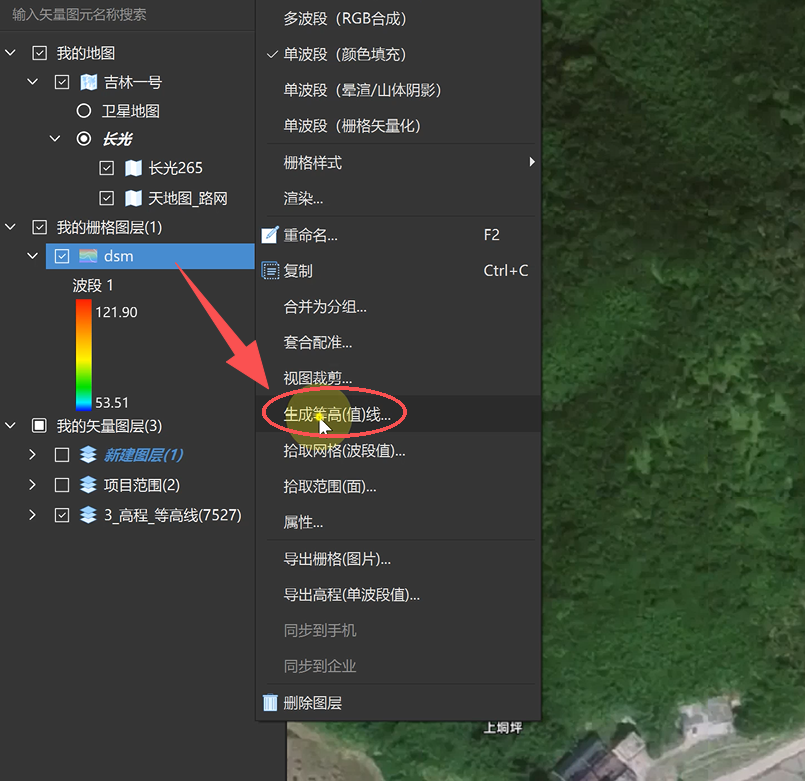

选中该 DSM 图层，右键选择「生成等值线」即可进行参数设置。

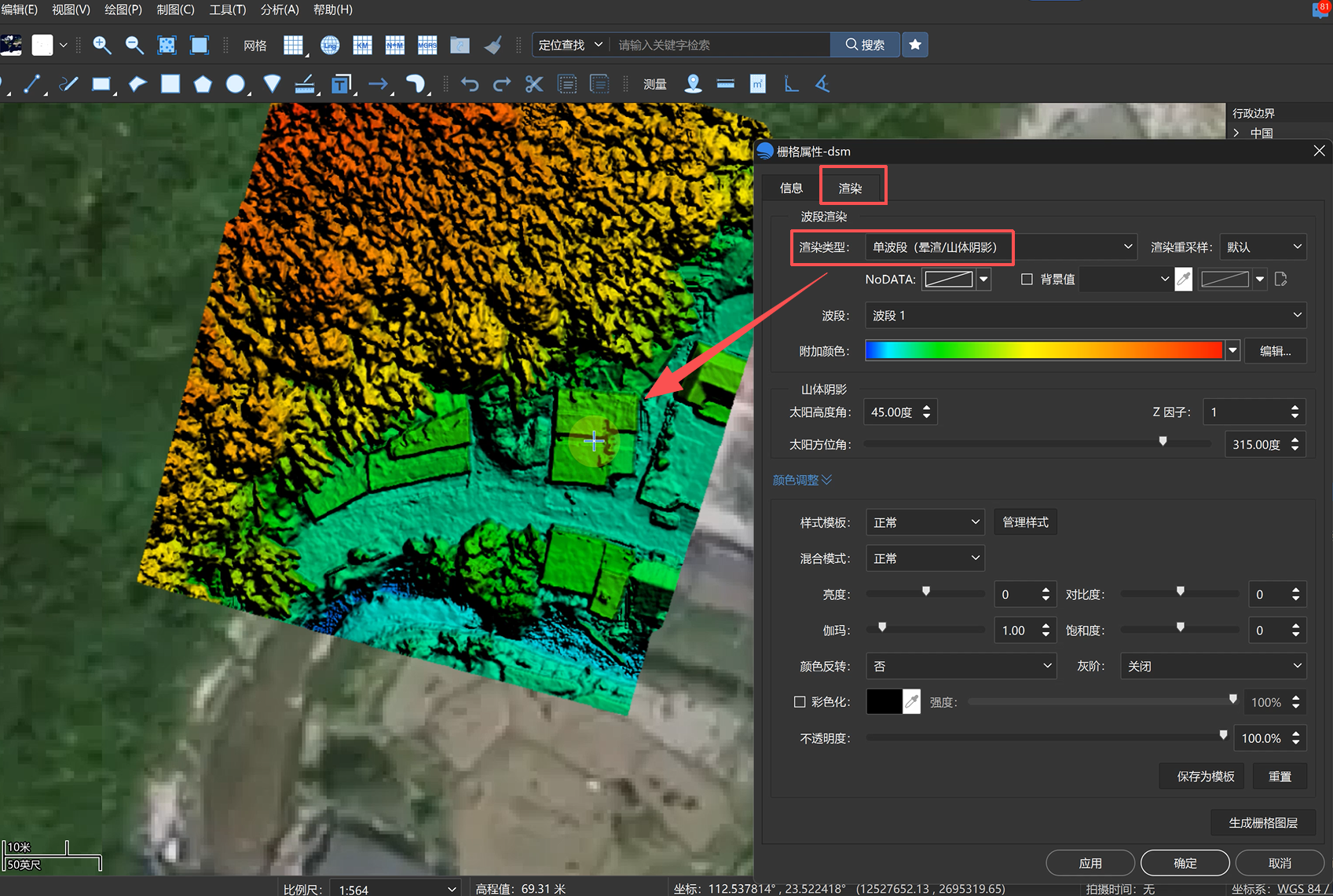

查看高程精度（可选） ：选中图层右键点击「属性」→「渲染」查看山体阴影效果，通过阴影可直观判断高程精度，清晰看到房屋轮廓与地形细节。

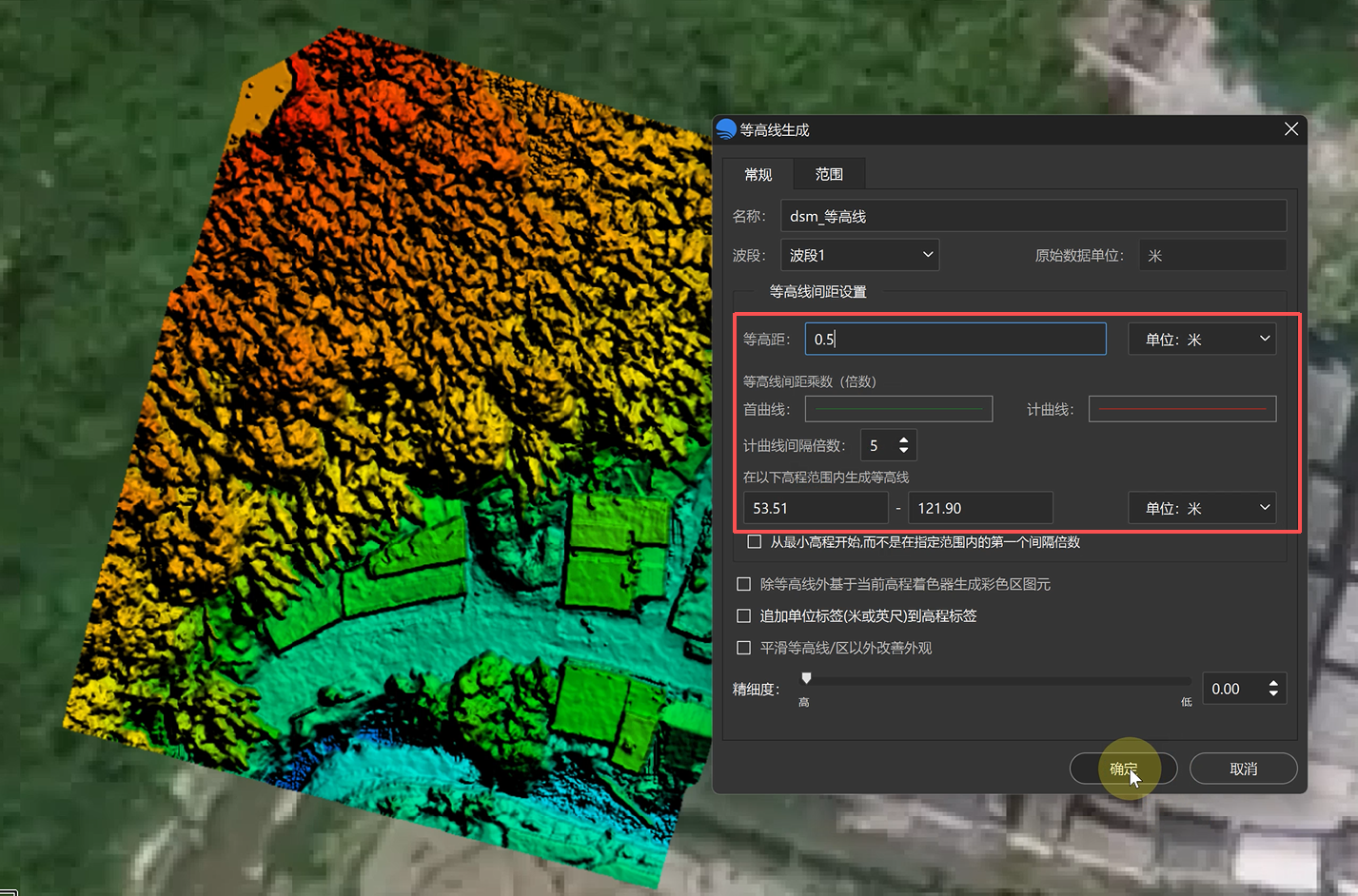

参数设置：基于高精度航测数据，等高距可设置为更精细数值，首曲线、计曲线按常规需求配置，确认后生成。

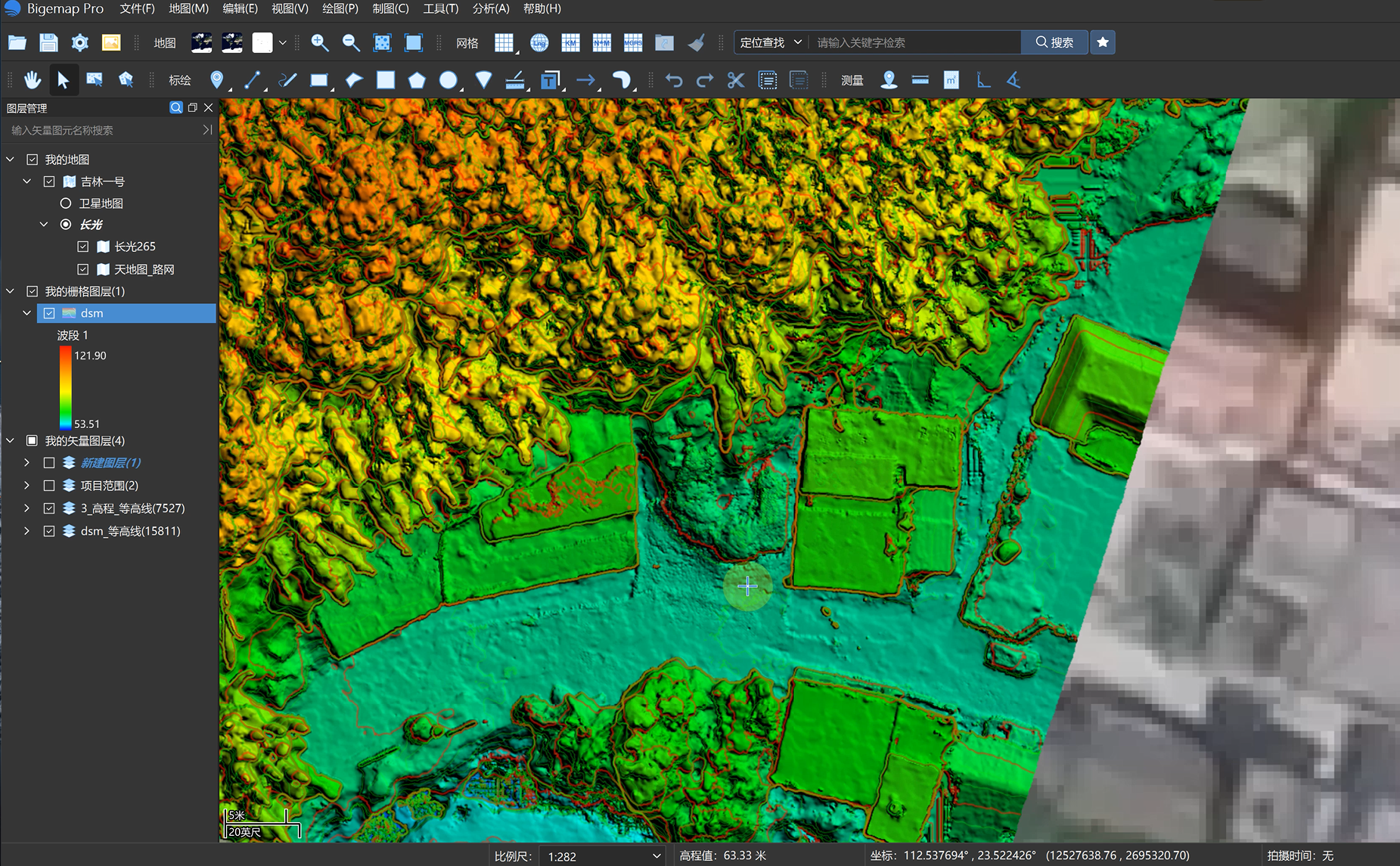

为方便查看，可暂时隐藏多余图层、关闭底图，单独查看等高线线型。

方式二：工具箱批量生成（无需完整加载）

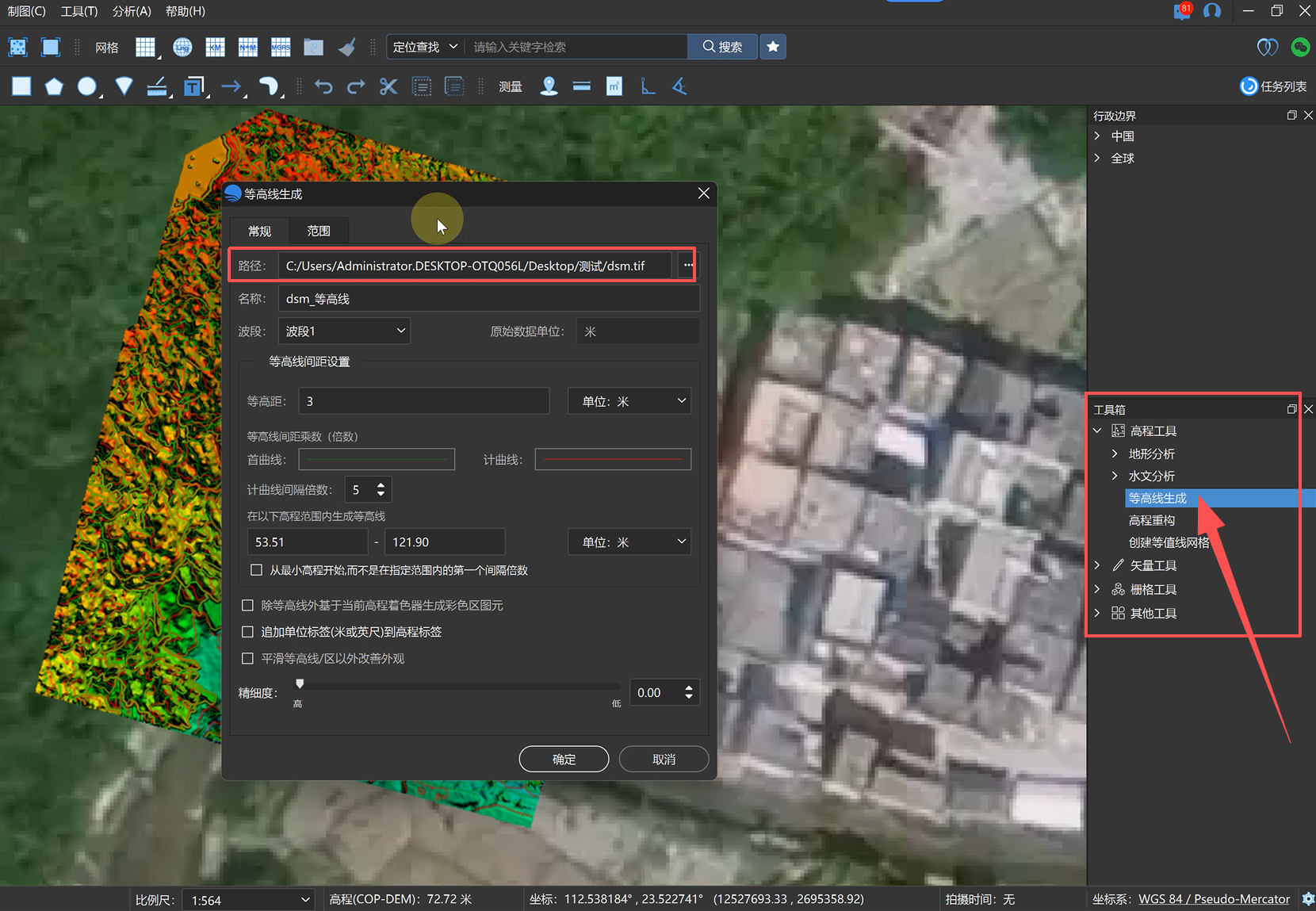

打开「工具箱」→「高程工具」→「等高线生成」，在弹出窗口中选择 DSM 数据所在文件路径。

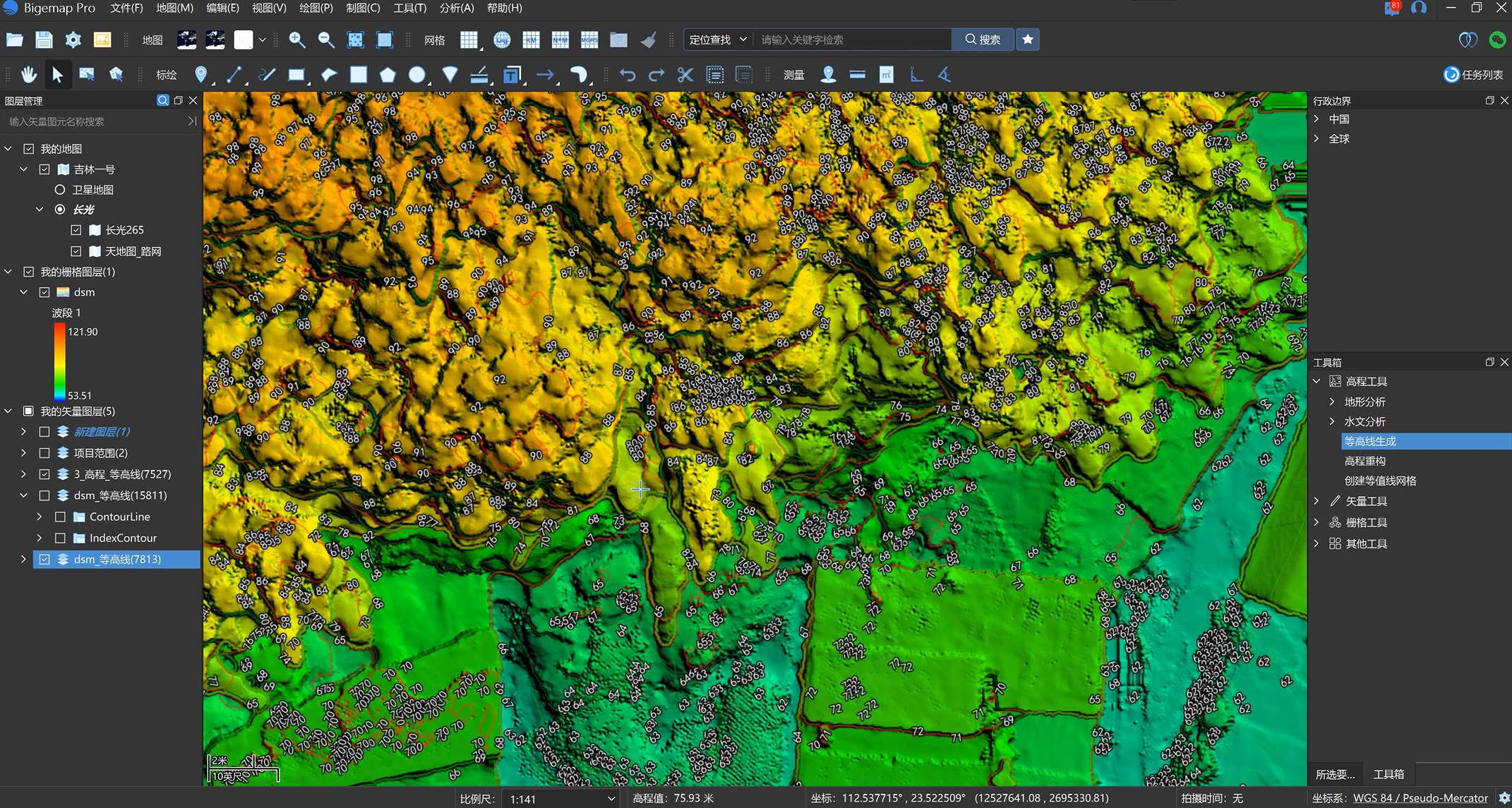

软件直接依据高程信息快速生成等高线，生成后每条等高线均带有对应标高数值，可直接查看、编辑或导出。

四：导出与制图

导出矢量文件

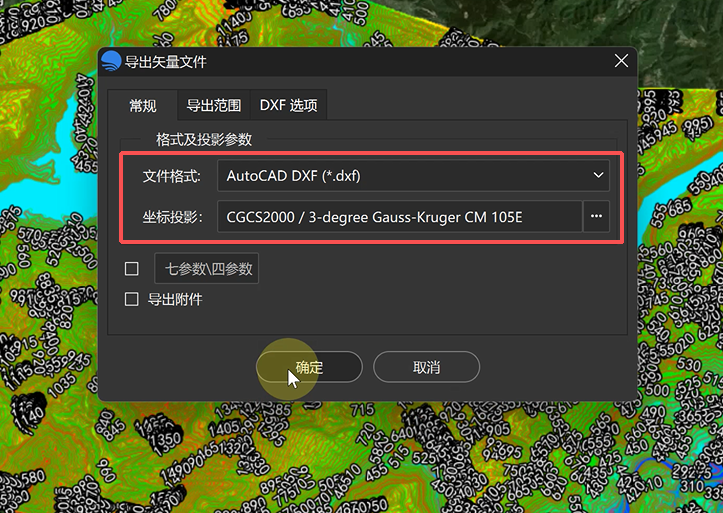

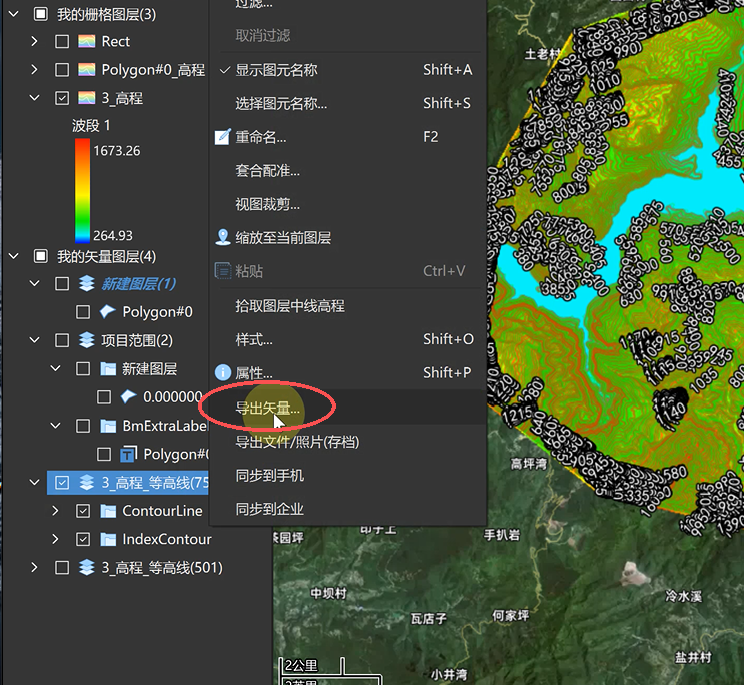

右键等高线图层选择「导出矢量」，支持 KML、DXF、SHP 等格式。选择坐标投影，选定保存路径完成导出。

制图输出

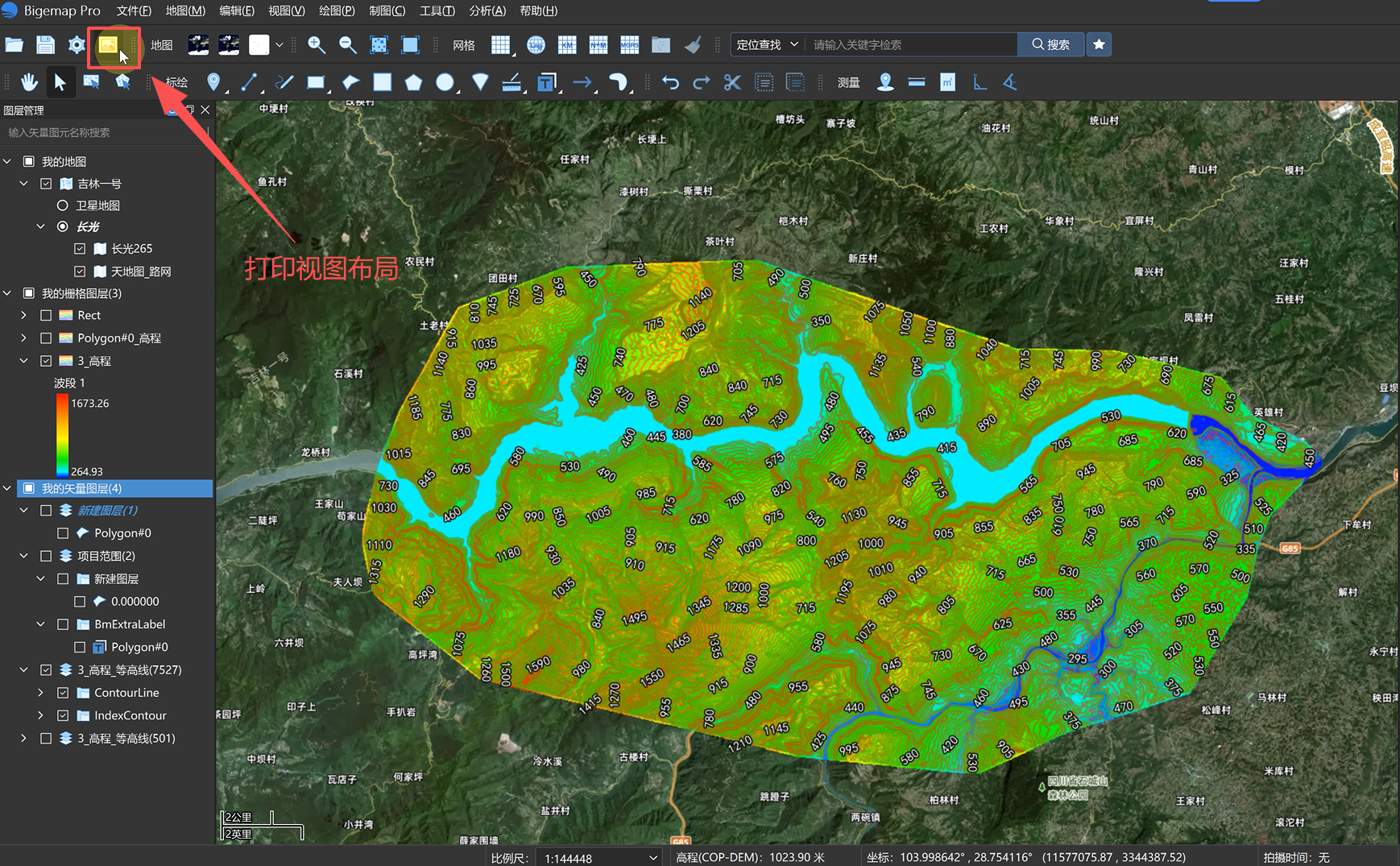

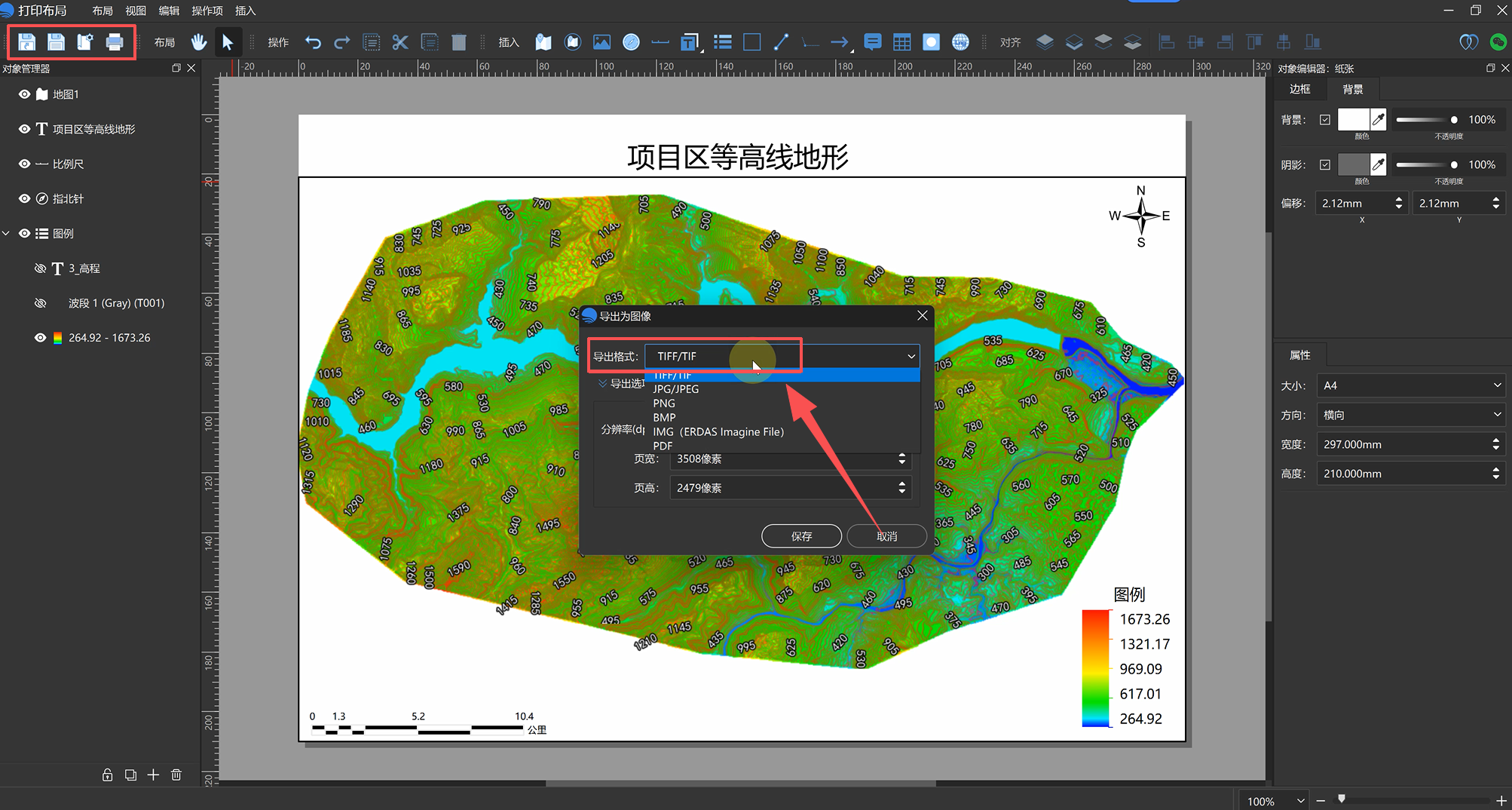

点击左上角「打印视图布局」设计图纸版式，点击「导出」选择 PDF 等格式保存，可直接用于 CAD 查看与出图。

总结

生成等高线的核心步骤为：设置高程基准 → 拾取区域高程 → 配置等高距与样式参数 → 生成矢量等高线 → 导出 DXF/PDF 等成果。

航测 DSM 数据既可通过拖拽加载后生成，也可通过工具箱直接批处理生成，基于高精度数据可设置更小的等高距以获取更精细的等高线成果。
